ES-825-B4-38J
Vプーリ付クラッチユニット
受注生産品
ワーナークラッチとVプーリを一体化したユニットになります。モータ軸や負荷軸に取付ければ、簡単にオン・オフ制御することができます。
型式 | ES-825-B4-38J |
---|---|
使用クラッチ | SF-825/BMP |
Vベルト溝 | B形4本 |
プーリ呼び径 φ | 150 |
静摩擦トルク Nm | 200 |
定格電圧 DC-V | 24 |
消費電力 W(at75°C) | 28 |
質量 kg | 23 |

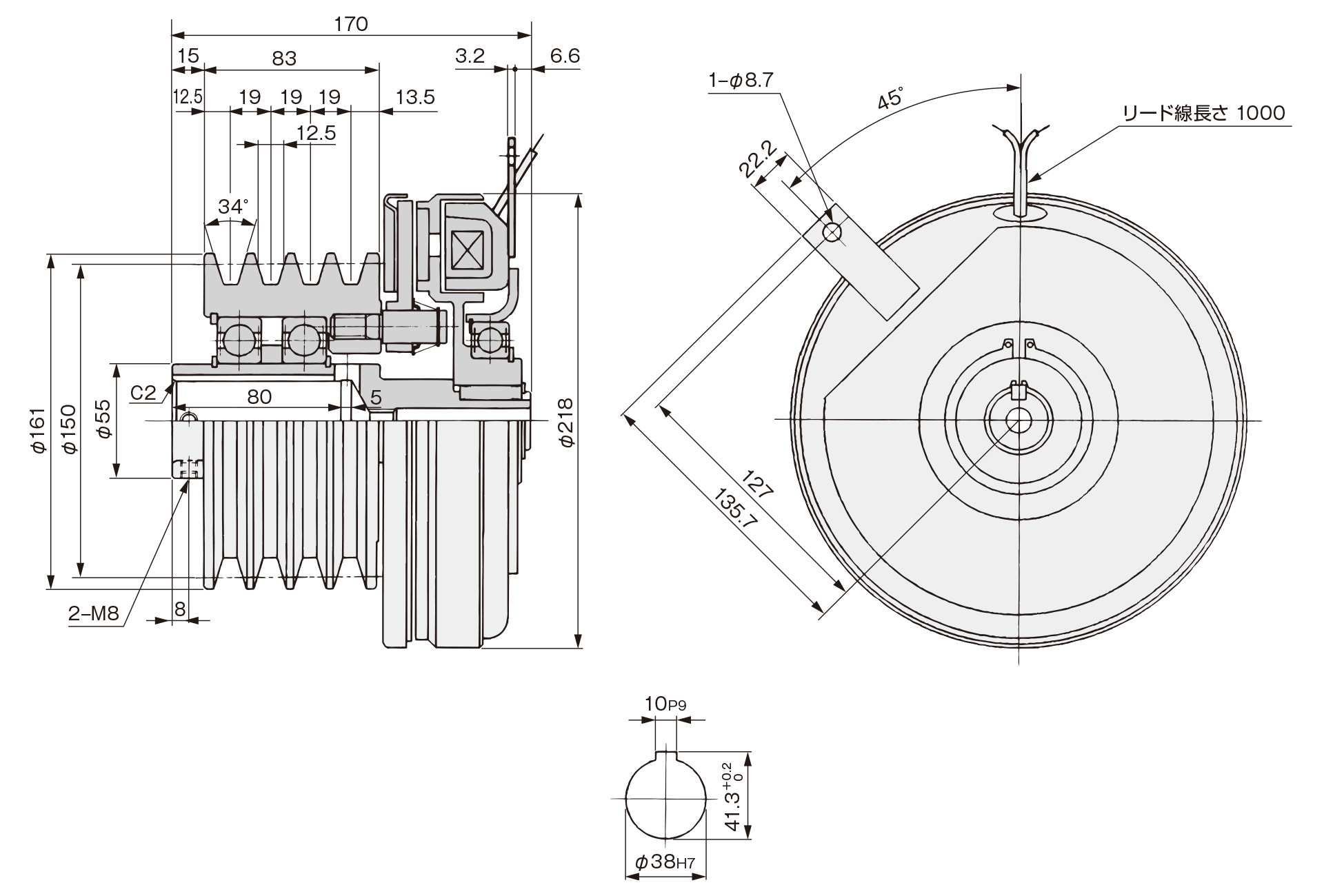

単位:mm
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
ES-825-B4-38J
DXFファイル127 KB
