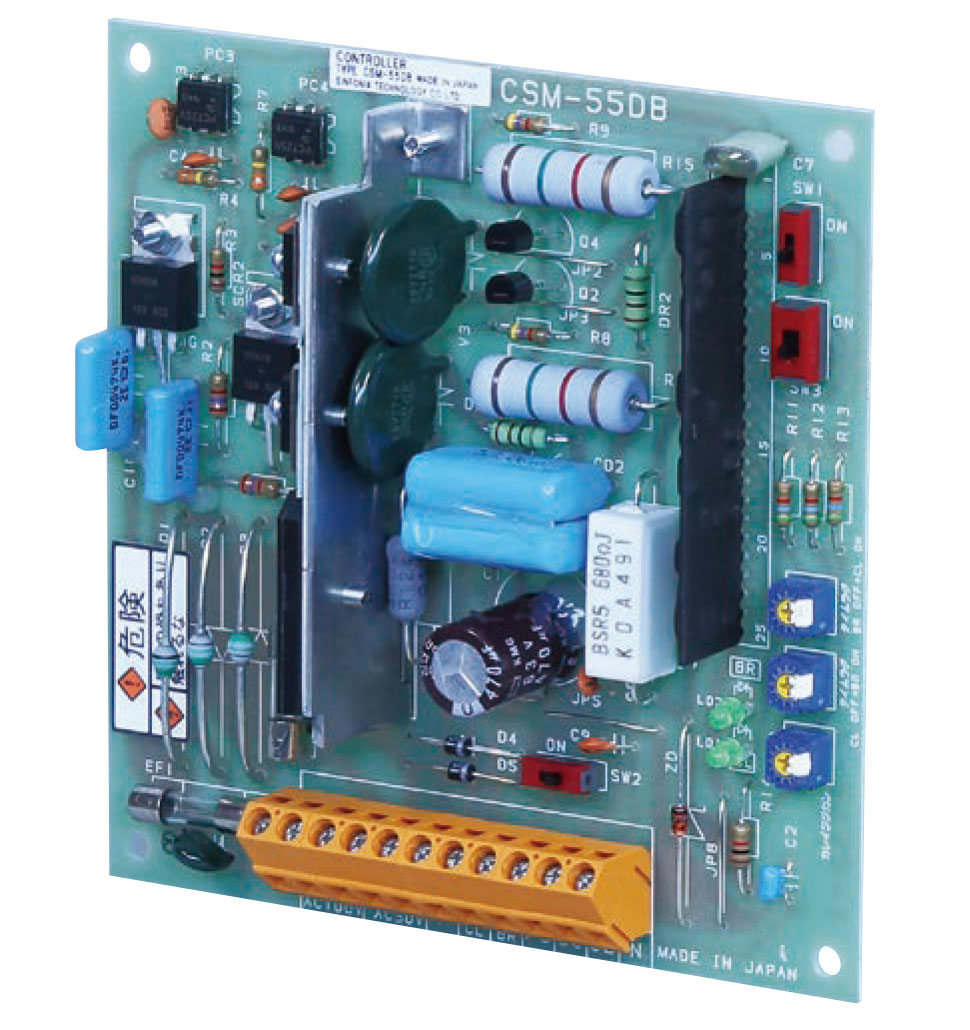

CSM形制御器
4倍過励磁・プリント板方式
CSM形制御器は電磁クラッチ／ブレーキ用の無接点制御器です。本制御器は4倍過励磁方式とタイムラグ回路を採用しているため、動作特性にすぐれ、より高頻度な用途に適します。またプリント板1枚のカード式のため、低価格であり、取付けスペースも少なくてすみます。

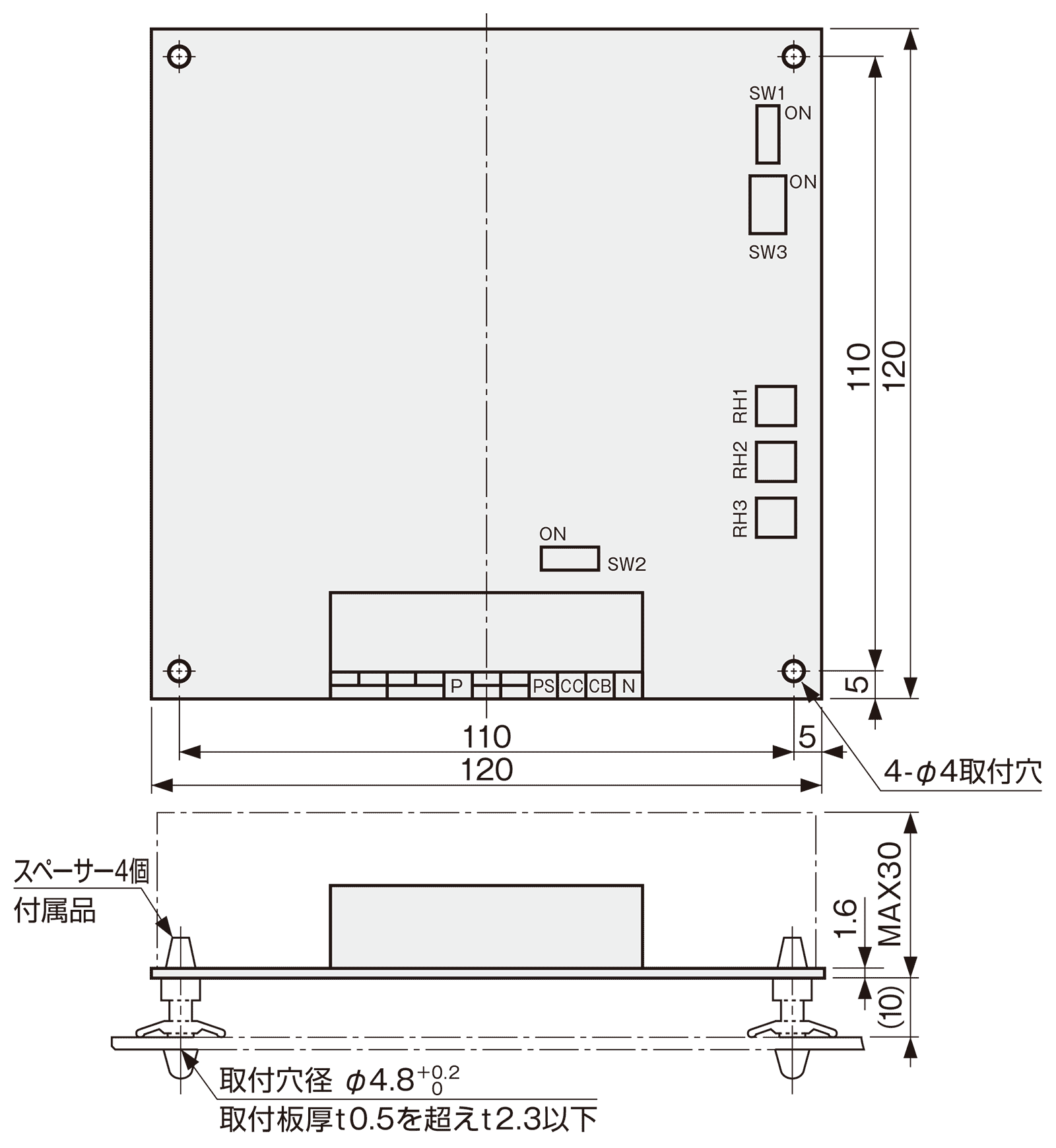

外形寸法図
仕様
| 型式 | CSM-55DB | |
|---|---|---|
| 入力電圧AC V | ※100(過励磁電源)、30(操作電源) | |
| ヒューズ容量 A | 5(AC100V側)、3(AC30V側) | |
| 出力電圧DC V | 90以上(過励磁時)、24(定格励磁時) | |
| 容量(定常時負荷容量) W | 55 | |
| 調 整 (ボリューム可変) |
過励磁時間 (ms) |
10～160(出荷時40) |
| タイムラグ (ms) |
1～80(出荷時50) | |
| 構造 | プリント板カード式オープンタイプ | |
| 周囲温度 | 0℃～＋40℃ | |
| 制御信号 | DC13V10mA以下 (有接点でも無接点信号でも可) |
|
| 動作表示 | LEDによりプリント板上に表示 | |
| 質量 kg | 0.15 | |
1. 放電回路用バリスタは接続しないでください。
2. ※印の過励磁用入力電圧は、AC45～110Vで使用できます。この場合、過励磁出力電圧はほぼ比例して変化します。

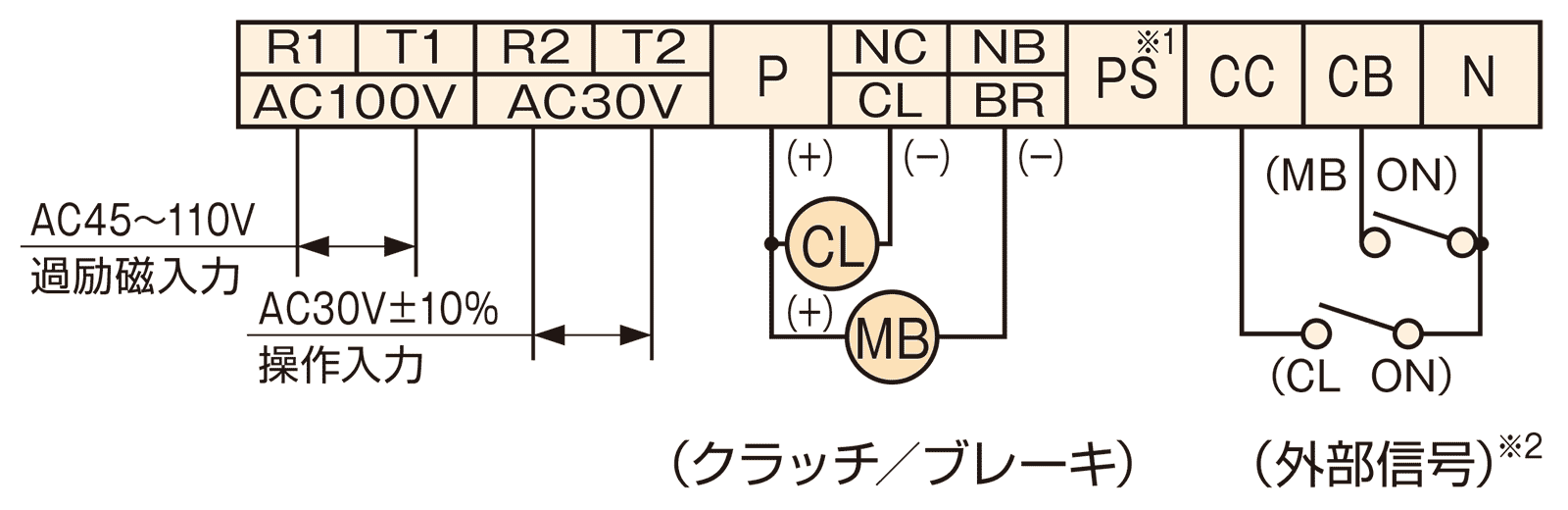

外部接続図
1. PS端子は外部電源によるCL/MBの切替用です。詳細は取扱説明書を参照ください。
2. 外部信号には短絡時、数mAの電流しか流れないため、それに適した信号を使用してください。
外部（入力）電源について

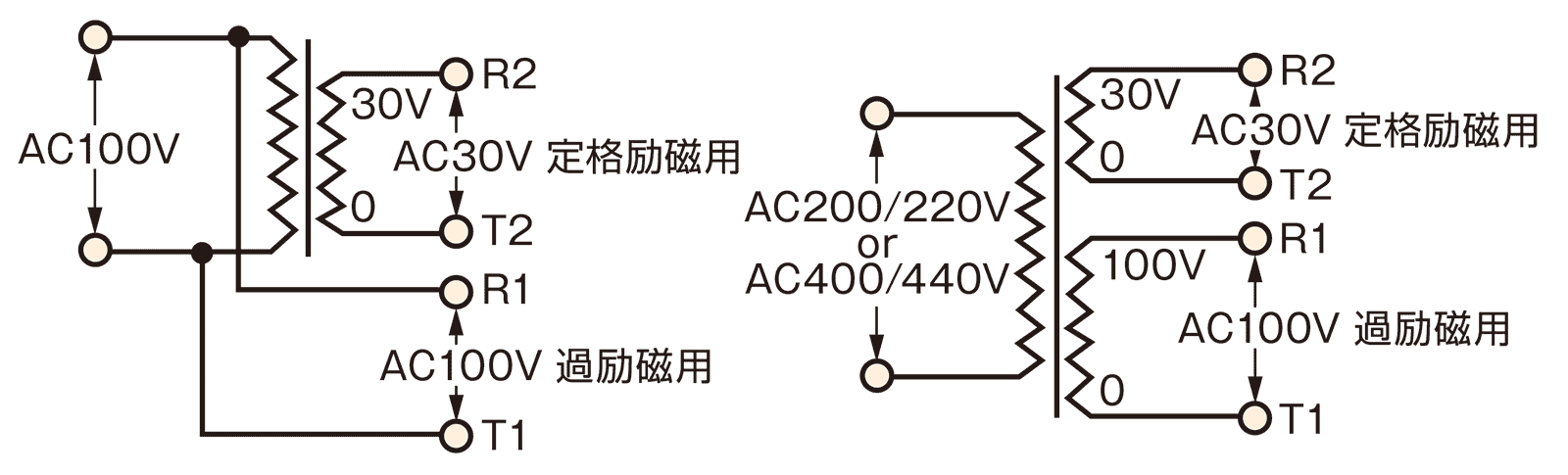

外部（入力）電源の種類及び接続は、下図によってください。

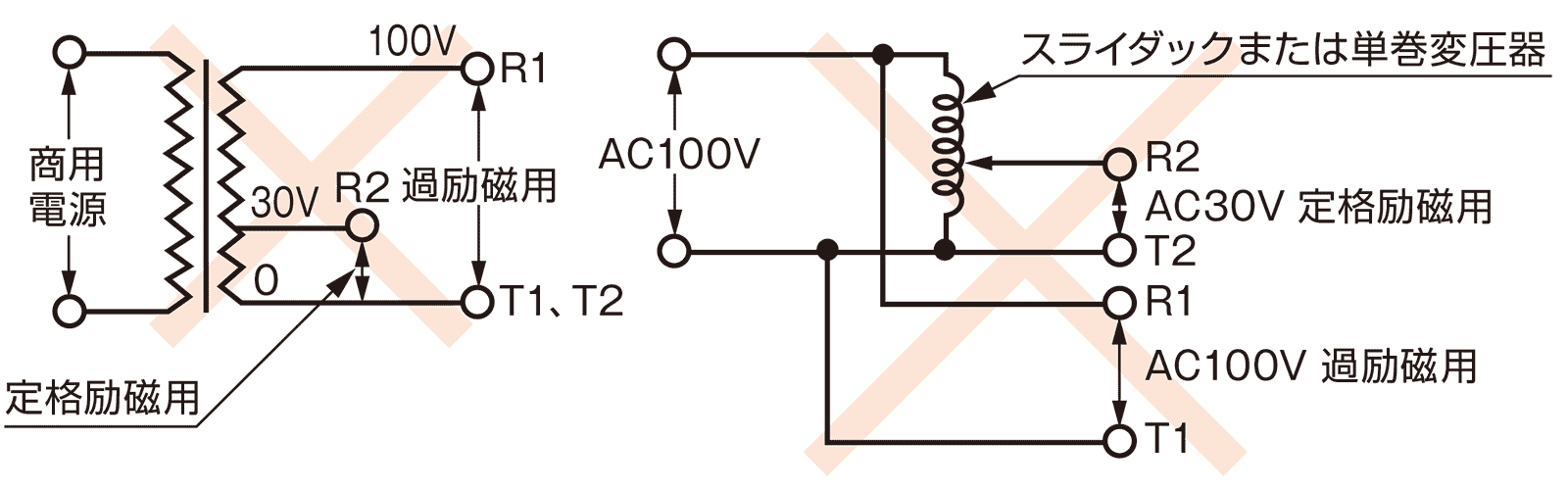

下図の様な電源の場合、内部素子を瞬時に破損します。絶対に行わないで下さい。
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
CSM-55DB
DXFファイル25 KB
