ES-1225-C3-42J
Vプーリ付クラッチユニット
受注生産品
ワーナークラッチとVプーリを一体化したユニットになります。モータ軸や負荷軸に取付ければ、簡単にオン・オフ制御することができます。
| 型式 | ES-1225-C3-42J |
|---|---|
| 使用クラッチ | SF-1225/BMP |
| Ｖベルト溝 | C形3本 |
| プーリ呼び径 φ | 236 |
| 静摩擦トルク Nm | 650 |
| 定格電圧 DC-V | 24 |
| 消費電力 W(at75°C) | 27 |
| 質量 kg | 51 |

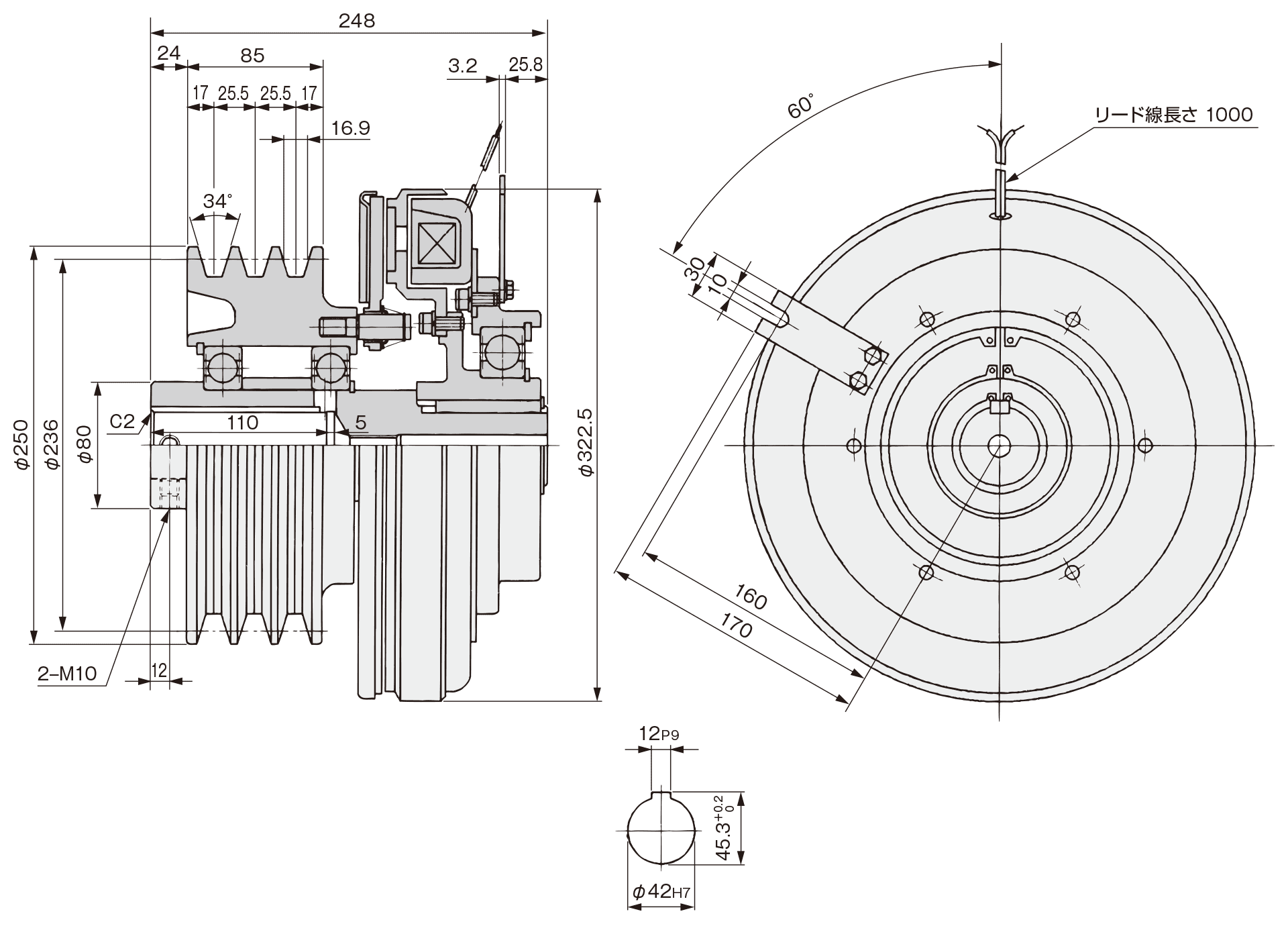

単位：mm
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
ES-1225-C3-42J
DXFファイル142 KB
