クラッチ・ブレーキ

ES-500-B2-24J

Vプーリ付クラッチユニット

受注生産品

ワーナークラッチとVプーリを一体化したユニットになります。モータ軸や負荷軸に取付ければ、簡単にオン・オフ制御することができます。

型式 ES-500-B2-24J
使用クラッチ SF-500/BMP
Vベルト溝 B形2本
プーリ呼び径 φ 150
静摩擦トルク Nm 70
定格電圧 DC-V 24
消費電力 W(at75°C) 23
質量 kg 8.5

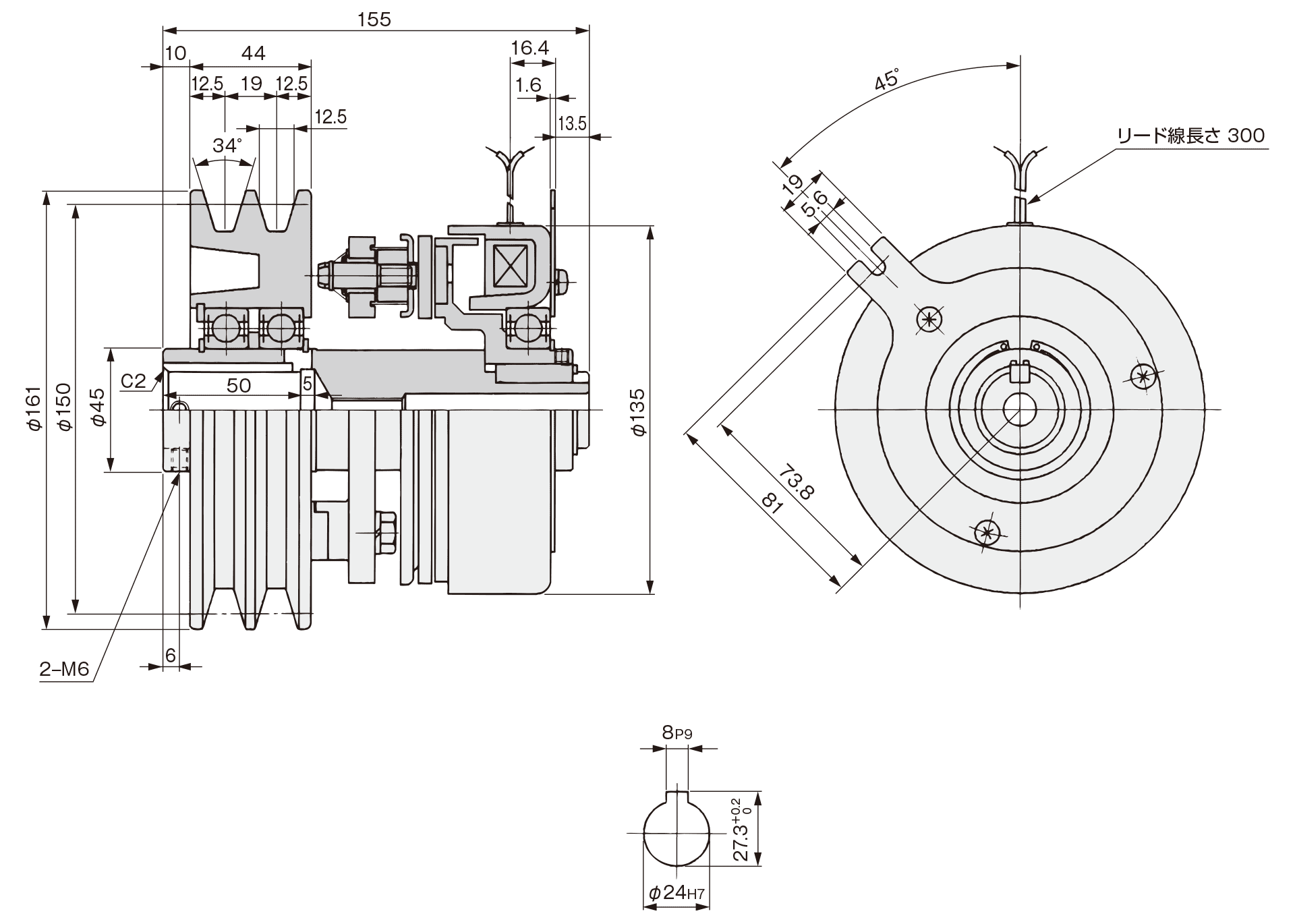

単位:mm

CAD

CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。

掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。

ES-500-B2-24J

電源箱

制御器
