TMP形制御器
定格励磁方式

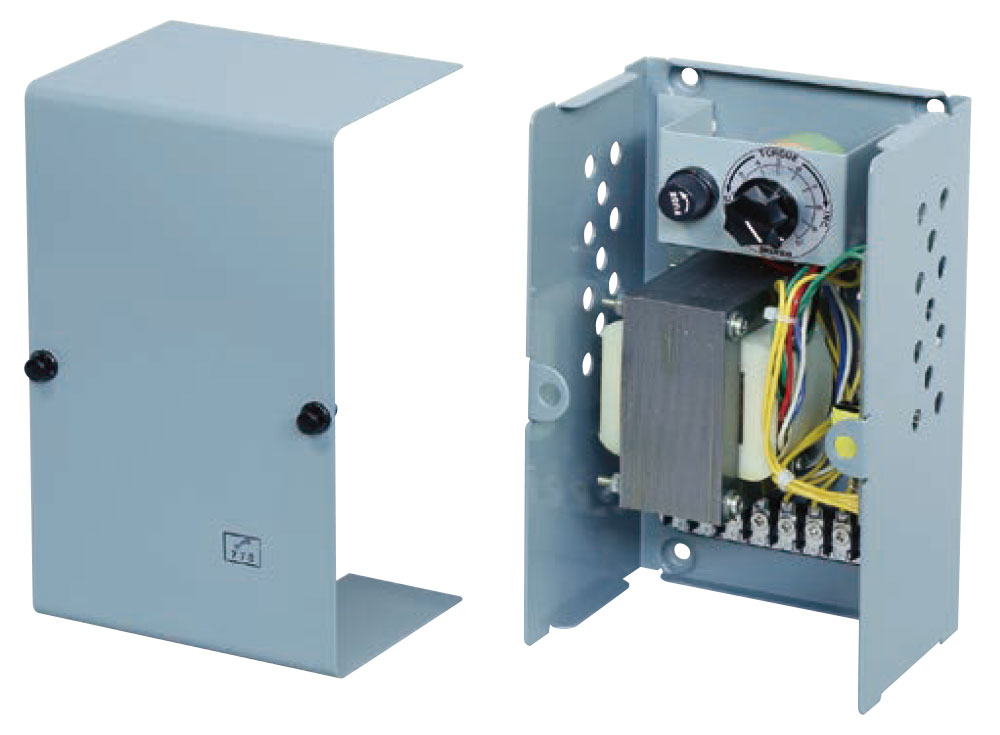

TMP形制御器は、変圧器、整流器、ヒューズ、放電回路素子およびトルク調整抵抗器を内蔵し、交流電源への外部接続だけで、クラッチ／ブレーキを容易に制御できます。

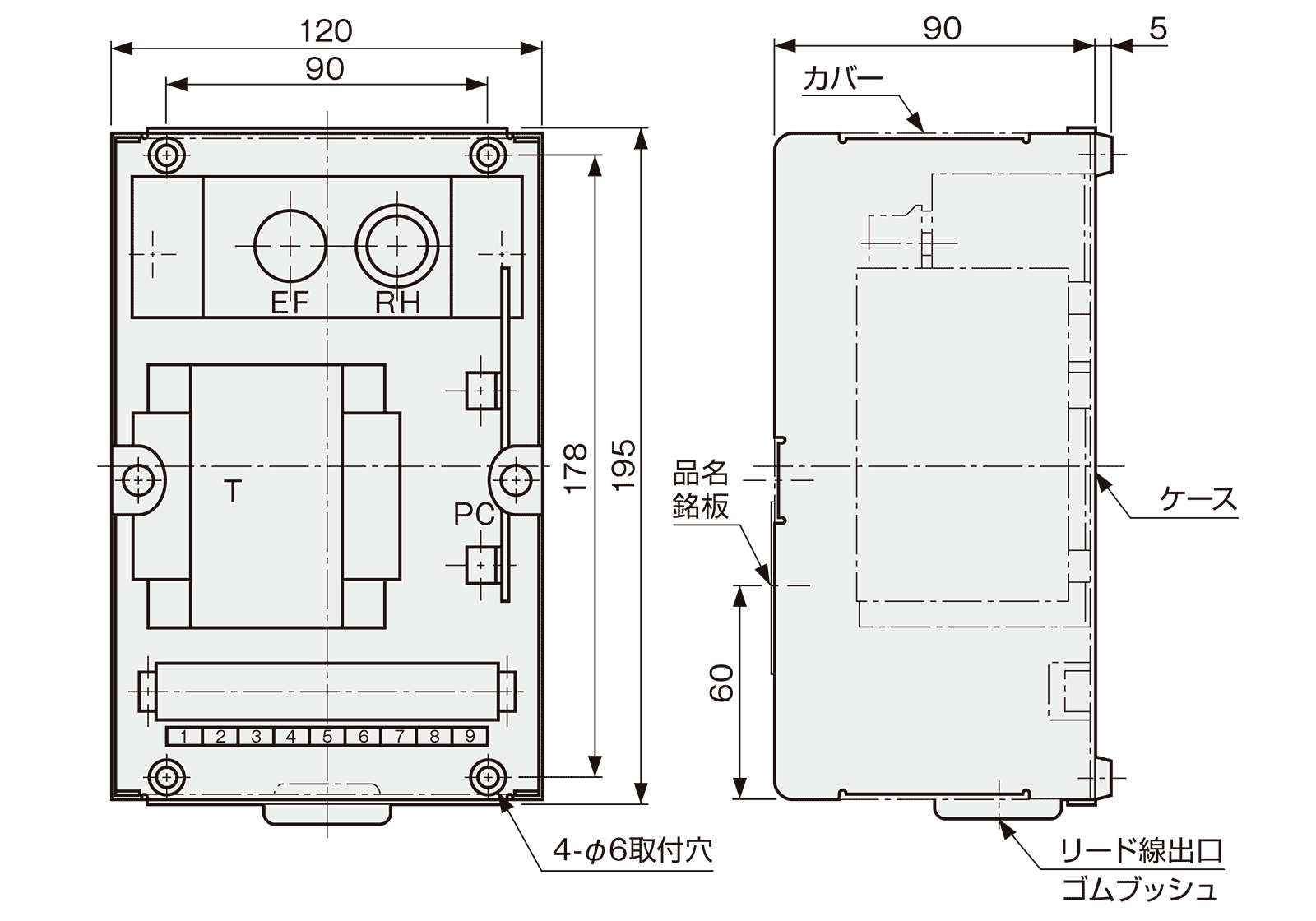

外形寸法図
T：変圧器 EF：ヒューズ RH：トルク調整抵抗器 PC：プリント板
仕様
| 型式 | TMP-40D |
|---|---|
| 入力電圧AC V | 100/110、200/220 |
| 出力電圧DC V | クラッチ側DC.24V、ブレーキ側DC.12～24V |
| 容量 W | 40 |
| 定格 | 連続 |
| 構造 | 鋼板製壁掛保護形 |
| 質量 kg | 3.0 |
| 塗装色 | マンセル 7.5BG6/1.5 |
1. 放電回路用シリスタの接続は不要です。
2. 表中、ブレーキ側出力電圧はトルク調整抵抗により可変します。
3. 使用負荷により調整範囲が狭くなる場合があります。

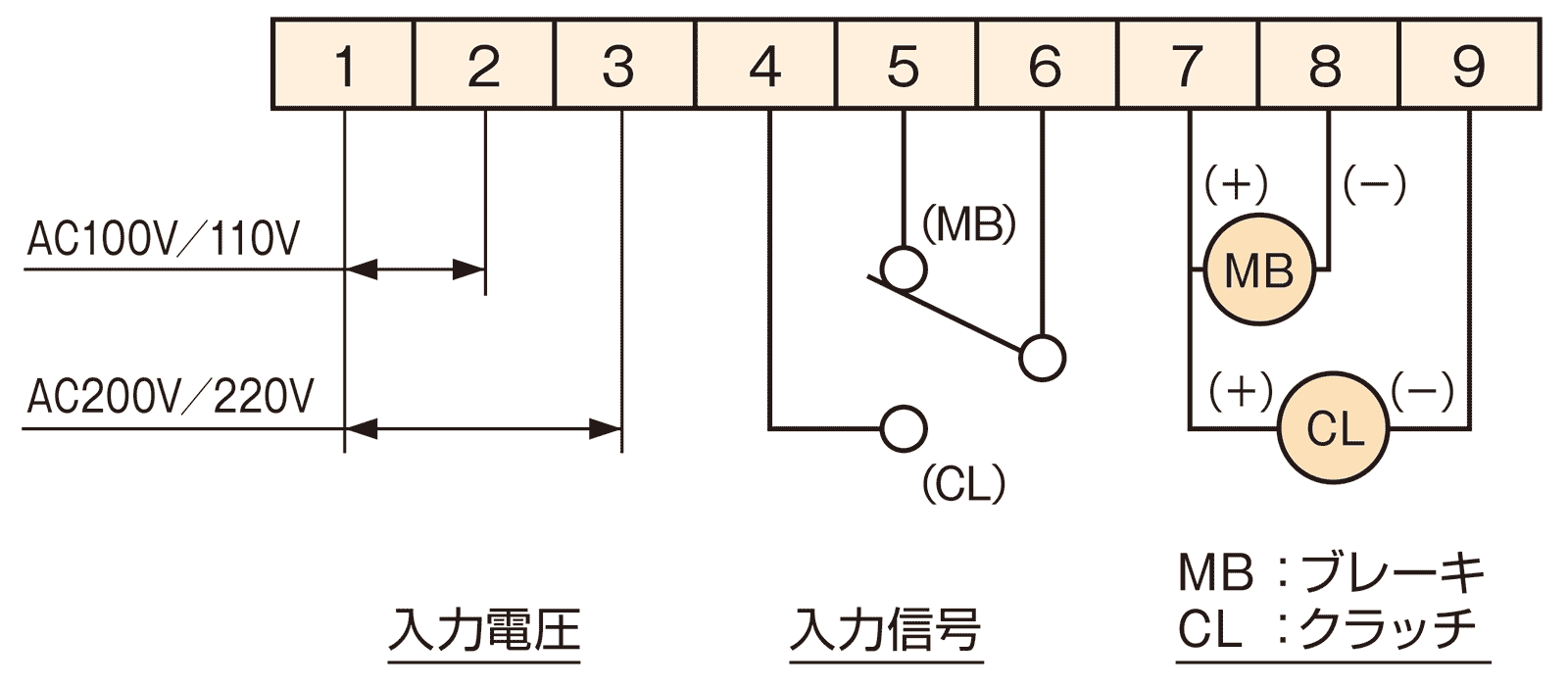

外部接続図
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
TMP-40D
DXFファイル34 KB
