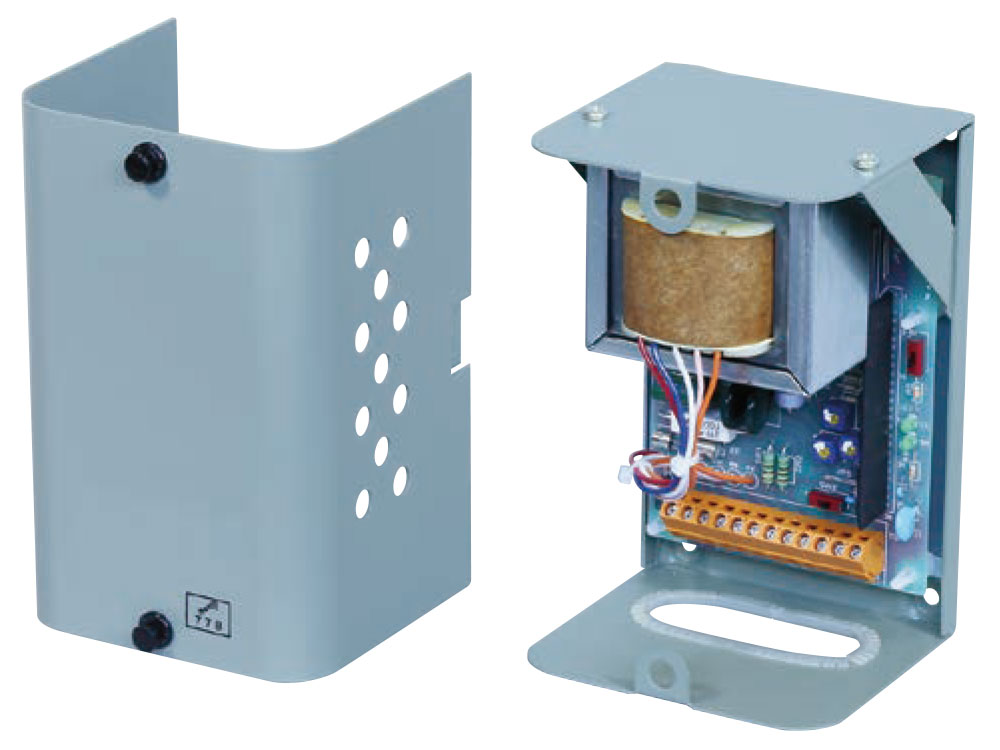

EMP形制御器
2倍過励磁方式
EMP形制御器は電磁クラッチ／ブレーキ用の無接点式の制御器です。本制御器は2倍過励磁とタイムラグ回路を採用しているため、高頻度、高精度を要求される場合にきわめて安定した動作が得られます。そのうえ回路構成はパワートランジスタを使用した完全無接点化方式ですから、きわめて長寿命、高性能タイプです。
外形寸法図

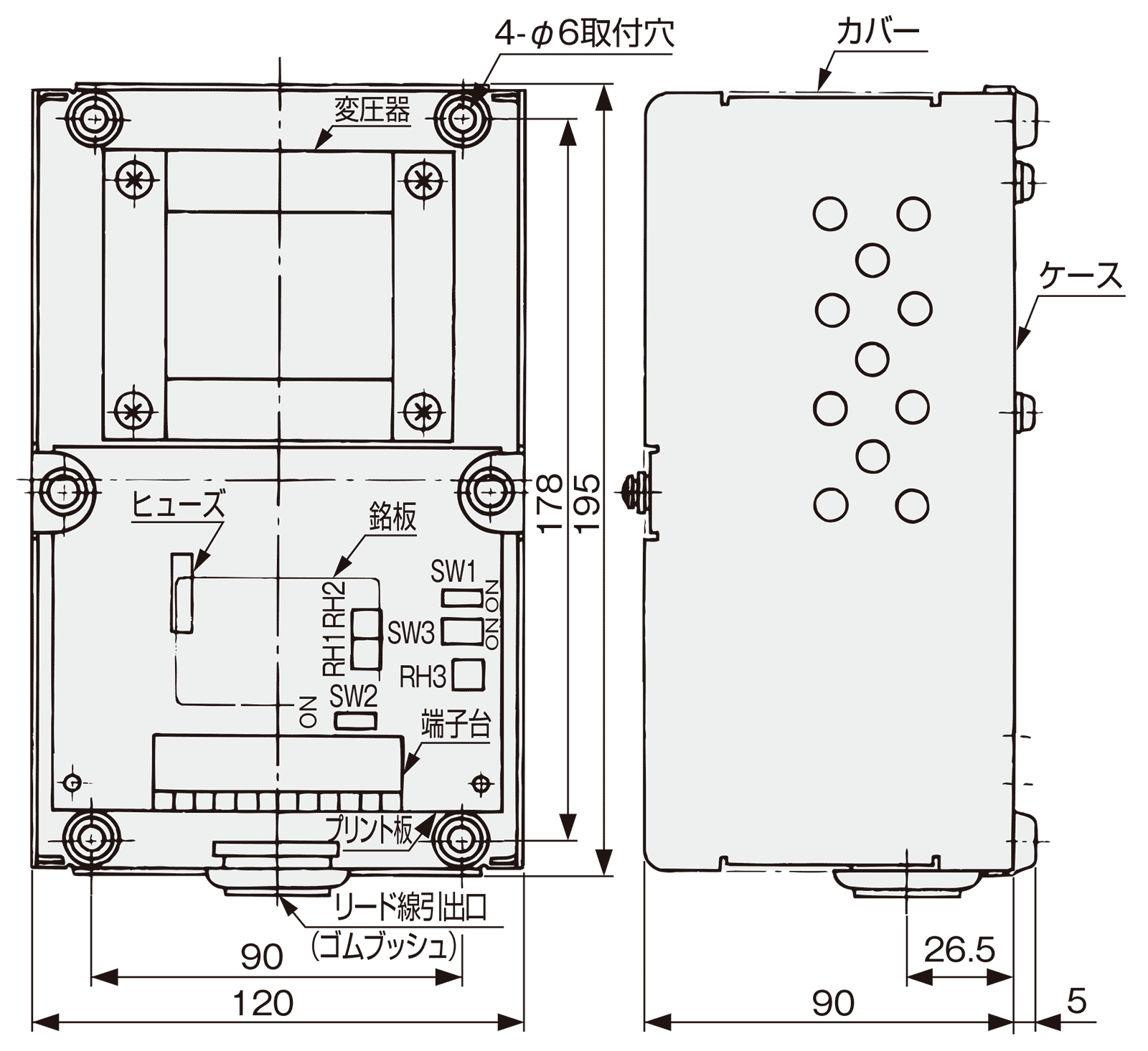

EMP-20DB
RH1：ブレーキからクラッチのタイムラグ調整用ボリューム
RH2：クラッチからブレーキのタイムラグ調整用ボリューム
RH3：過励磁時間調整用ボリューム（クラッチ、ブレーキとも同一）
EMP-70DB
SW1：双信号、単信号の切り替えスイッチ（ON側で単信号）
SW2：無電圧信号、有電圧信号の切り替えスイッチ（ON側で有電圧信号）
SW3：クラッチ、ブレーキの交互運転、単独運転の切り替えスイッチ
（ON側で単独運転）
仕様
| 型式 | EMP-20DB | EMP-70DB | |
|---|---|---|---|
| 入力電圧AC V | 100/110、200/220 | ||
| ヒューズ容量 A | 2 | 5 | |
| 出力電圧DC V | 24 | 24 | |
| 容量(定常時負荷容量) W | 25 | 70 | |
| 回路方式 | 2倍過励磁無接点方式 | ||
| 定格 | 連続 | ||
| 調 整 (ボリューム可変) |
過励磁時間 (ms) |
10～80(出荷時30) | 10～80(出荷時50) |
| タイムラグ (ms) |
1～80(出荷時20) | 1～80(出荷時50) | |
| 構造 | 鋼板製壁掛保護形 | ||
| 質量 kg | 1.6 | 3.4 | |
| 塗装色 | マンセル 7.5BG6/1.5 | ||
放電回路用シリスタは接続しないでください。

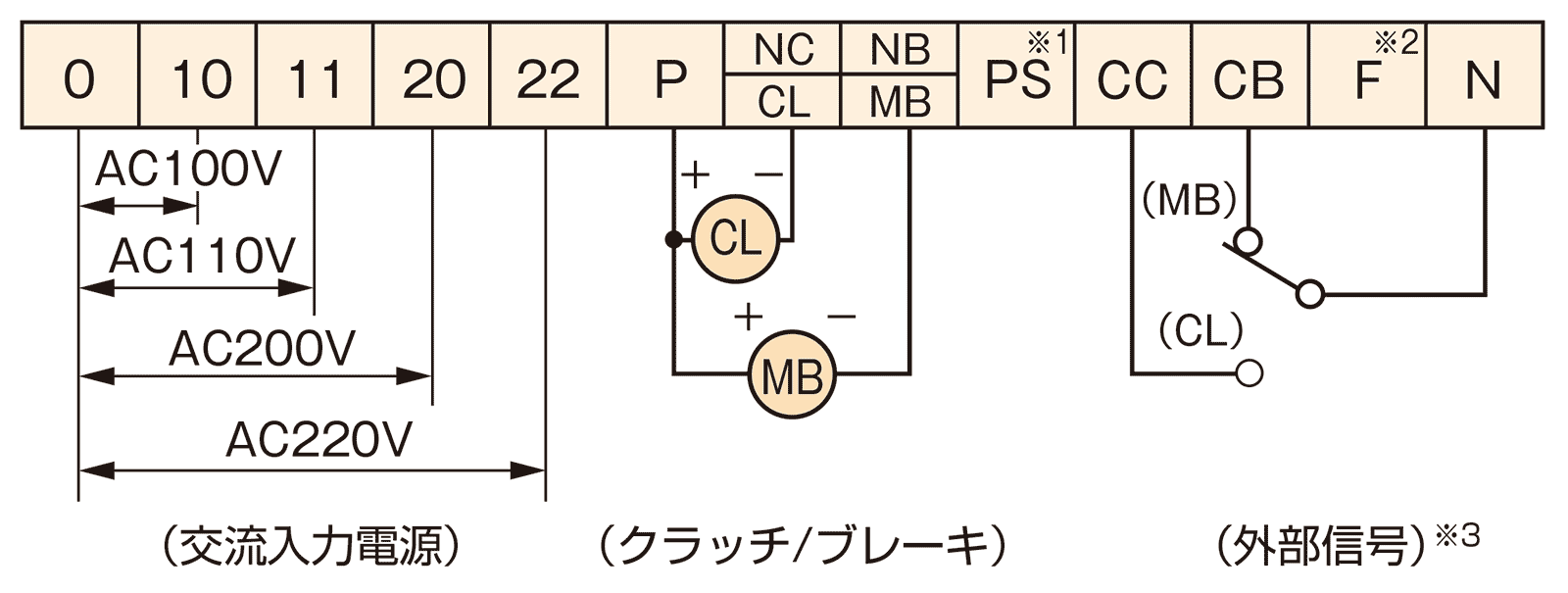

外部接続図
1. PS端子は外部電源によるCL/MBの切替用です。詳細は取扱説明書を参照ください。
2. 外部信号には短絡時、数mAの電流しか流れないため、それに適した信号を使用してください。
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
EMP-20DB
DXFファイル32 KB
EMP-70DB
DXFファイル35 KB
