張力制御装置
トルク制御クラッチ/ブレーキとの組み合わせで、製造加工プロセスでの弛みや伸びを解消する張力制御ユニット。
![](https://www.sinfo-t.jp/application/files/1016/7774/4925/tens-control-product.jpg)
制御装置一覧 構成要素 (巻出ブレーキの場合) |
特長・用途 | 制御装置・器具 ●適用アクチュエータ |
|
---|---|---|---|
クローズドループ 制御方式 |
微偏位式 自動制御方式 |
閉ループ自動制御で超高精度な完全自動張力制御ができる 張力値が連続できる 検出部が微偏位で機械的応答がおくれない |
電磁パウダクラッチ/ブレーキ ●ACサーボモータ |
ダンサロール式 自動制御方式 |
閉ループ自動制御で高精度な張力制御ができる 広範囲なトルク制御ができる 各種機械に適用できる |

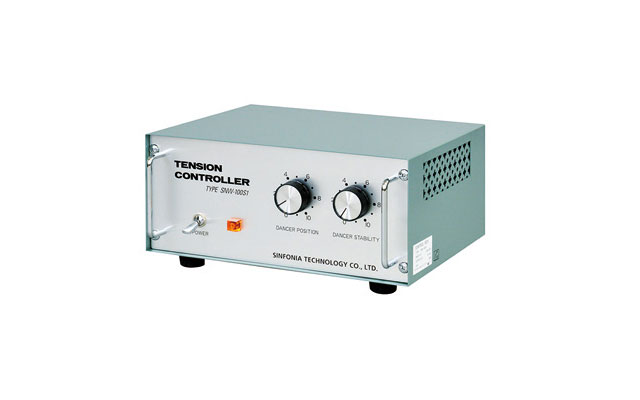

SNW形自動制御器 SEP形検出器 ●電磁パウダクラッチ/ブレーキ ●テンションブレーキ |
|
オープンループ 制御方式 |
巻径比例式 自動制御方式 |
巻径に比例してブレーキ電流を自動的に調整し、精度のよい張力制御ができる 検出部が直接材料に接触しないため、適用範囲が広く機械の構成が簡単になる |
●電磁パウダクラッチ/ブレーキ ●ACサーボモータ |
巻径検出式 自動制御方式 |
2個の検出器の組合せで材料径を自動的に演算することができ、高精度な巻径比例式制御ができる |
パルスエンコーダ
●電磁パウダクラッチ/ブレーキ ●ACサーボモータ |
|
タッチロール式 自動制御方式 |
巻径に比例してブレーキ電流を自動的に調整し、精度のよい張力制御ができる 材料を直接検出するので正確な張力制御ができる |
SEP形検出器 PS形パワーアンプ ●電磁パウダクラッチ/ブレーキ ●ACサーボモータ |
|
手動制御方式 |
広範囲なトルク制御ができる 簡単な巻取機、巻出機に適用 取扱い、操作が簡単 |

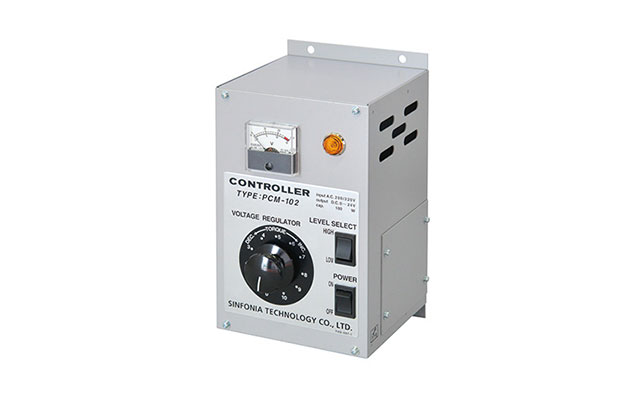

PCM制御器
●電磁パウダクラッチ/ブレーキ ●テンションブレーキ |
![](https://www.sinfo-t.jp/application/files/1416/6116/5003/tens-control-pcf-fig.png)
微偏位式 自動制御方式
![](https://www.sinfo-t.jp/application/files/8216/6116/5003/tens-control-snw-fig.png)
ダンサロール式 自動制御方式
![](https://www.sinfo-t.jp/application/files/5116/6116/5003/tens-control-pcd-fig.png)
巻径比例式 自動制御方式
![](https://www.sinfo-t.jp/application/files/6416/6116/5003/tens-control-pca-fig.png)
巻径検出式 自動制御方式
![](https://www.sinfo-t.jp/application/files/9316/6116/5003/tens-control-pct-fig.png)
タッチロール式 自動制御方式
![](https://www.sinfo-t.jp/application/files/7816/6116/5003/tens-control-pcm-fig.png)
手動制御方式
