クラッチ・ブレーキ

小容量電源箱

シリコン整流器式

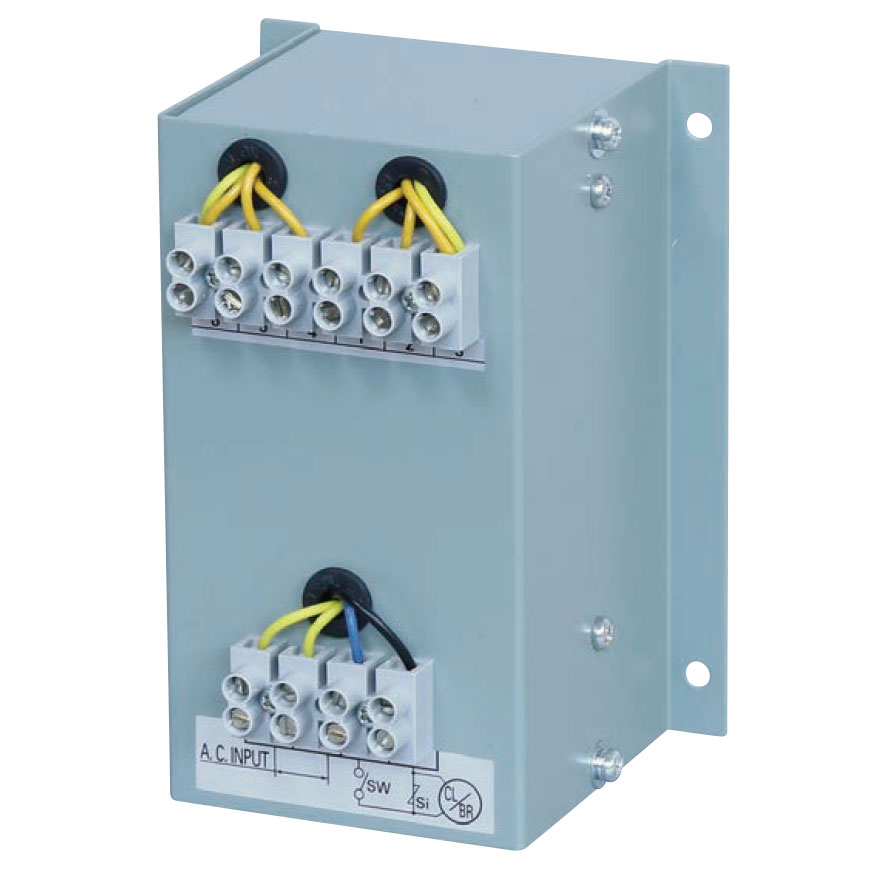

本電源箱は、変圧器、シリコン整流器を内蔵したコンパクトな小容量クラッチ/ブレーキ用電源箱です。
商用交流電源の外部結線だけでクラッチ/ブレーキ用直流電源が得られます。

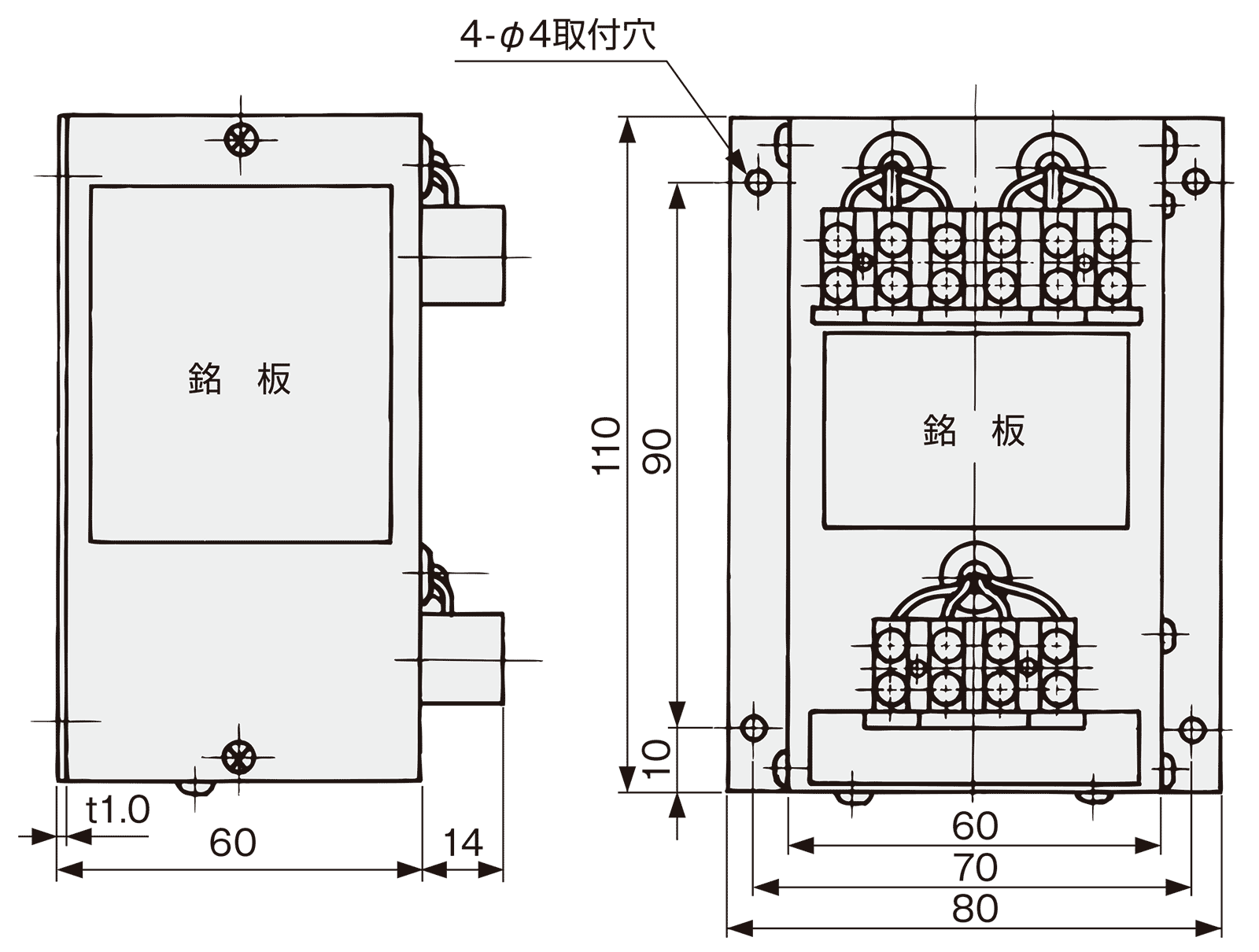

外形寸法図

仕様

型式 DMP-10/24
入力電圧AC V 100/110、200/220
ヒューズ容量 A 1
出力電圧DC V 24
容量  W 10
定格 連続
質量 kg 1.0
塗装色 マンセル 7.5BG6/1.5

1. 電源箱出力端子を短絡しないでください。
2. 電源箱の内部には放電回路を内蔵しておりませんので電源箱外部に必ず放電回路を設けてご使用ください。
3. 容量選定の際はクラッチまたはブレーキの消費電力の130%以上(放電シリスタ使用の場合)としてください。

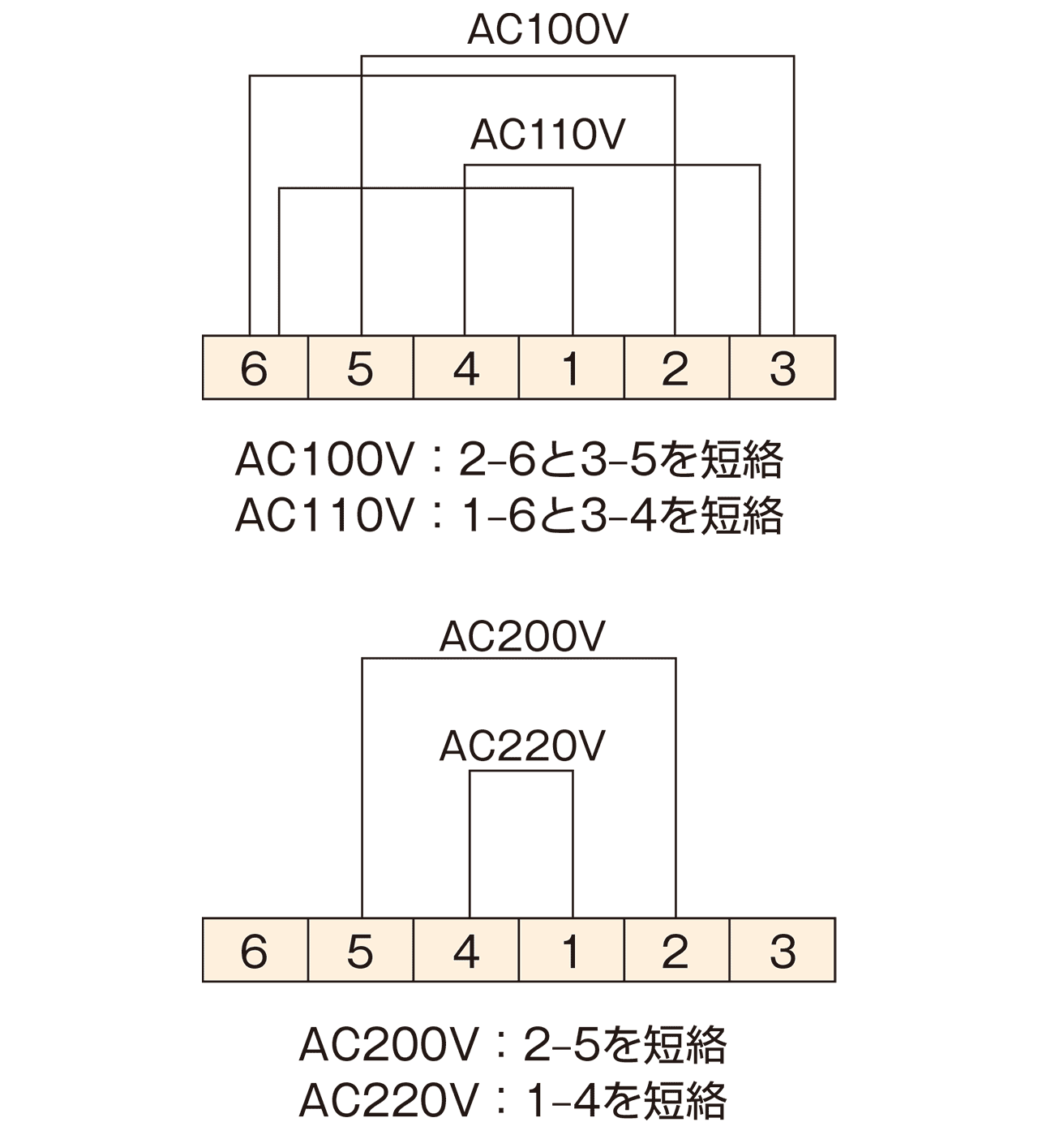

入力電圧切替接続図

交流入力切替

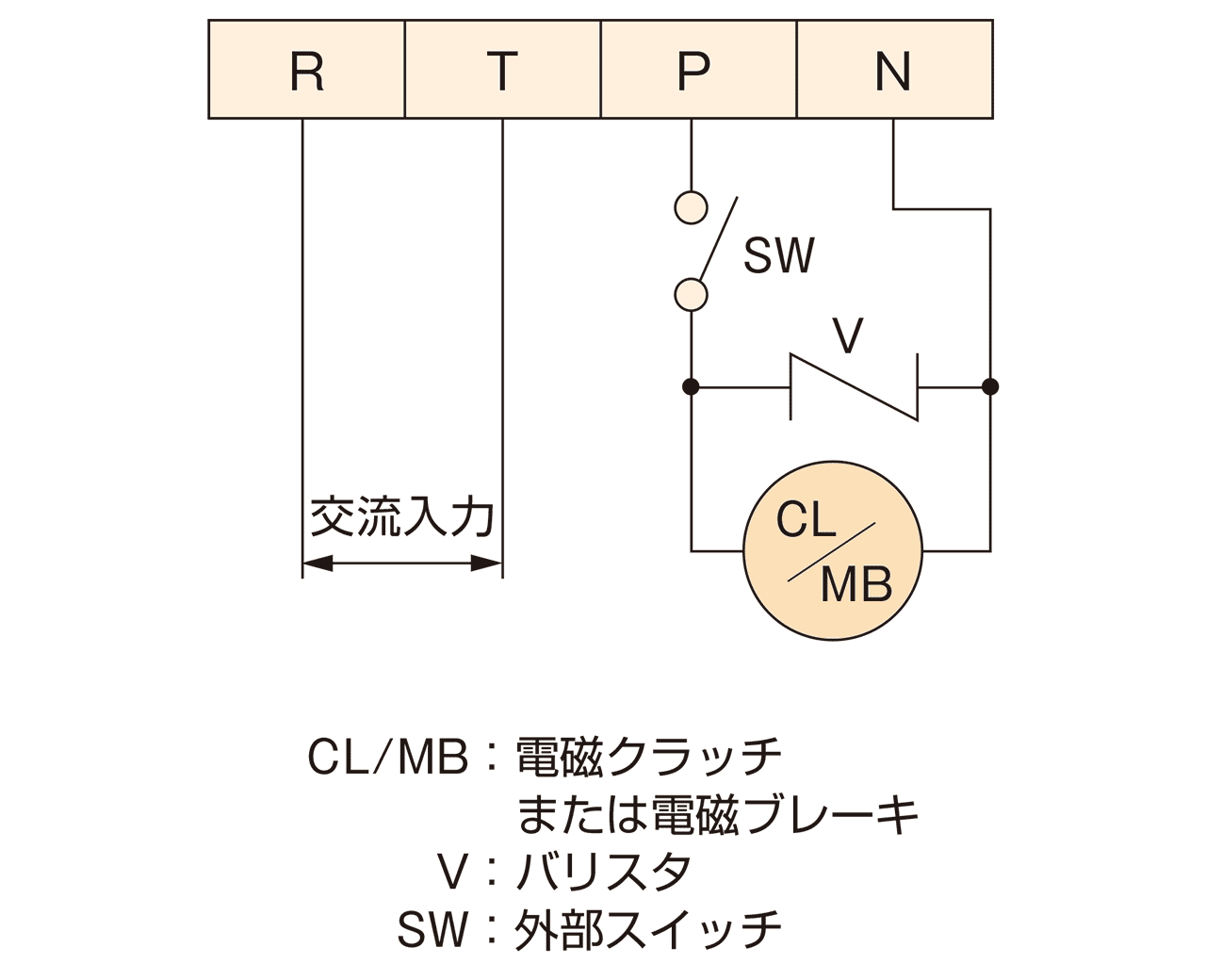

外部接続図

CAD

CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。

掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
