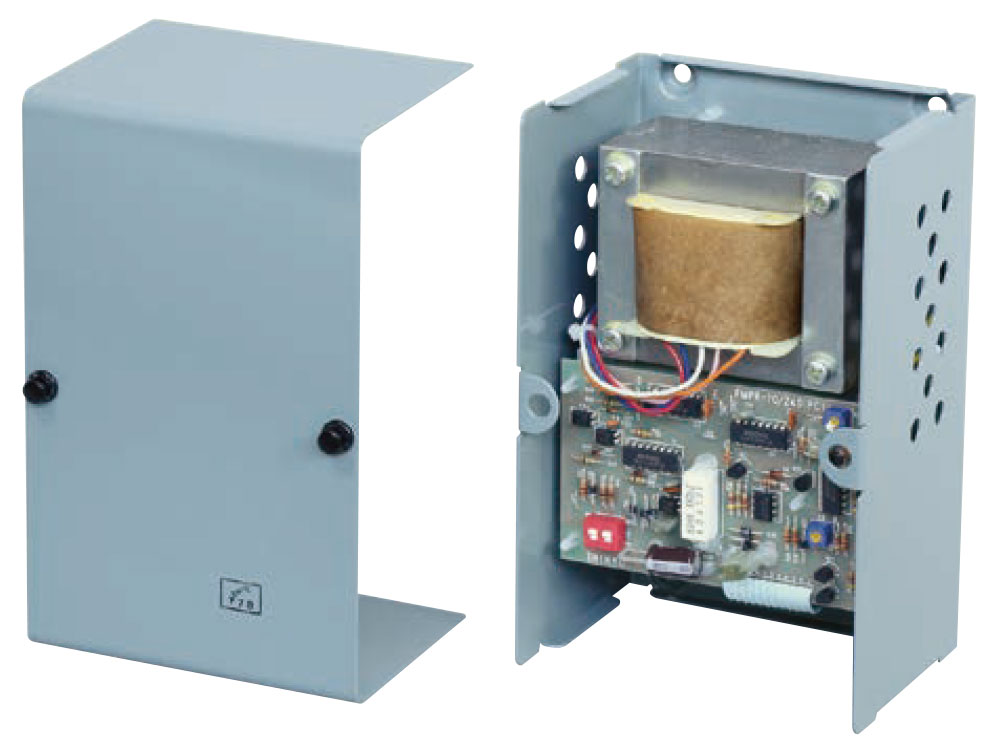

FMPR形制御器

ERS/EPR専用制御器

本制御器は、セルパックシリーズのクラッチとブレーキ及びブレーキのみを制御するための専用無接点制御器です。基本回路は、電源部・パワースイッチング部・操作制御部の3つより構成されております。
クラッチ・ブレーキのスイッチングは、パワートランジスタを使用した無接点回路方式で、動作を確実に行わせるためクラッチは釈放時ブレーキは吸引時に、逆励磁を印加させております。また、ブレーキ用に解放電圧調整ができるようになっております。交流入力電源、クラッチ・ブレーキ及び外部信号（押し釦スイッチ、リレー接点、トランジスタ、近接リレー等）の結線を行えば動作します。

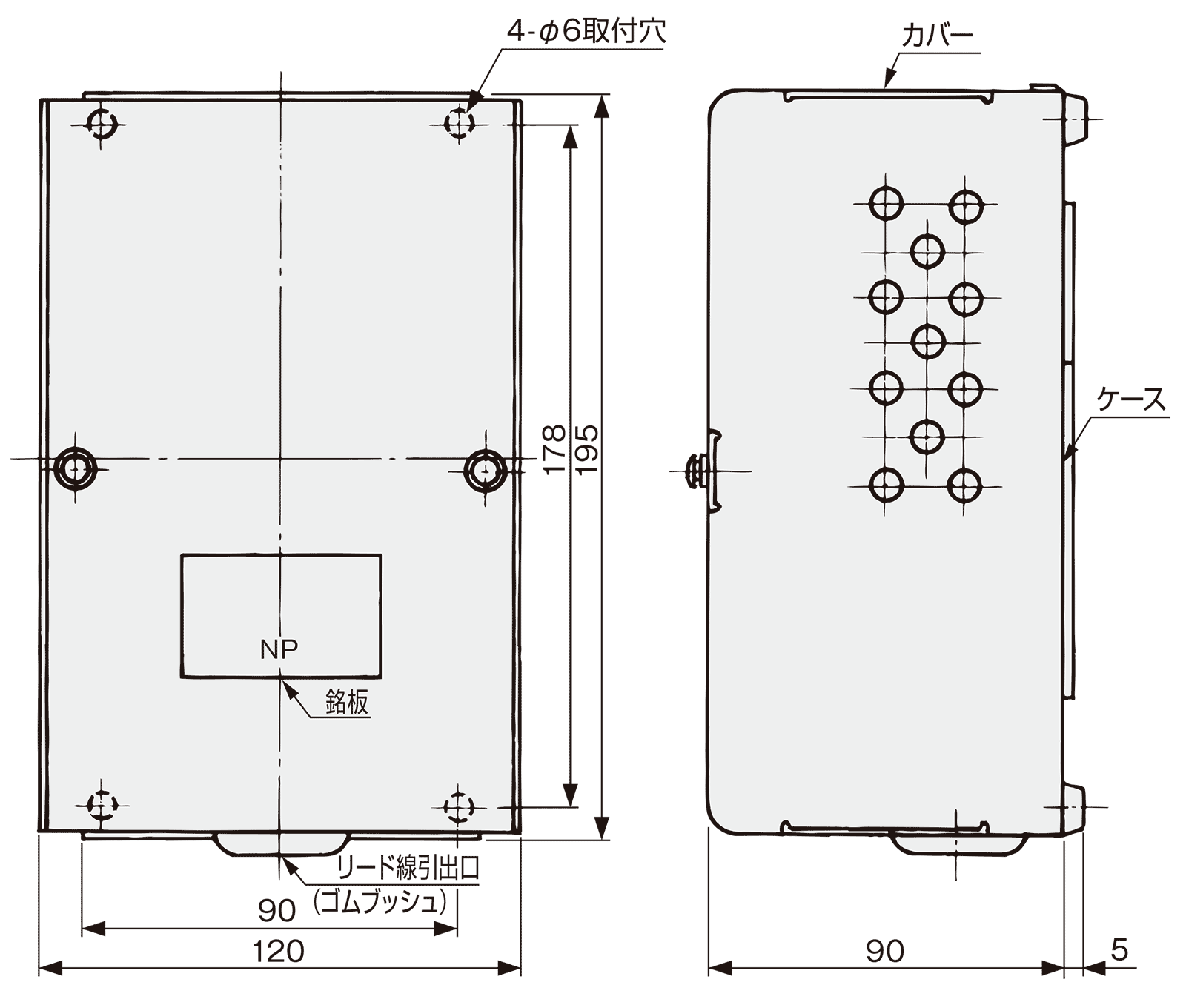

外形寸法図

仕様

1. 容量はクラッチ/ブレーキ合計容量を示します。
2. 放電回路用バリスタは接続する必要がありません。

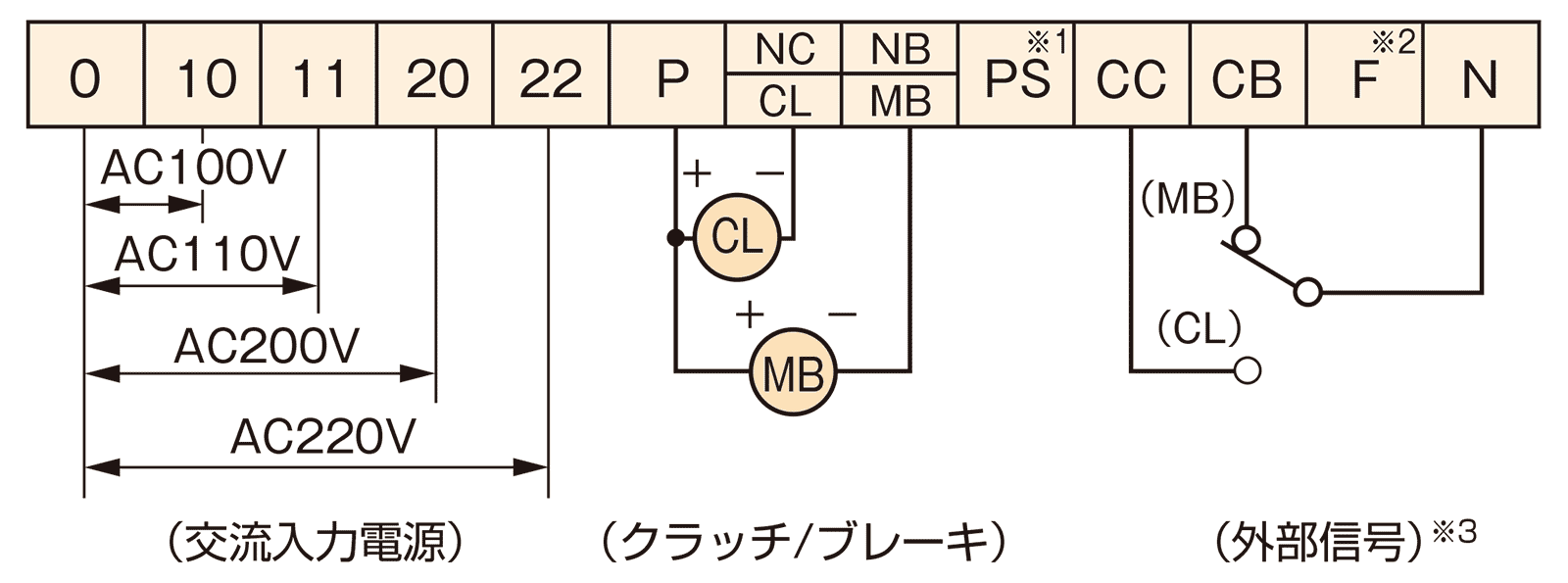

外部接続図

1. PS端子は外部電源によるCL/MBの切替用です。詳細は取扱説明書を参照ください。
2. F端子は外部信号によるCL/MBフリー用です。詳細は取扱説明書を参照ください。
3. 外部信号には短絡時、数mAの電流しか流れないため、それに適した信号を使用してください。

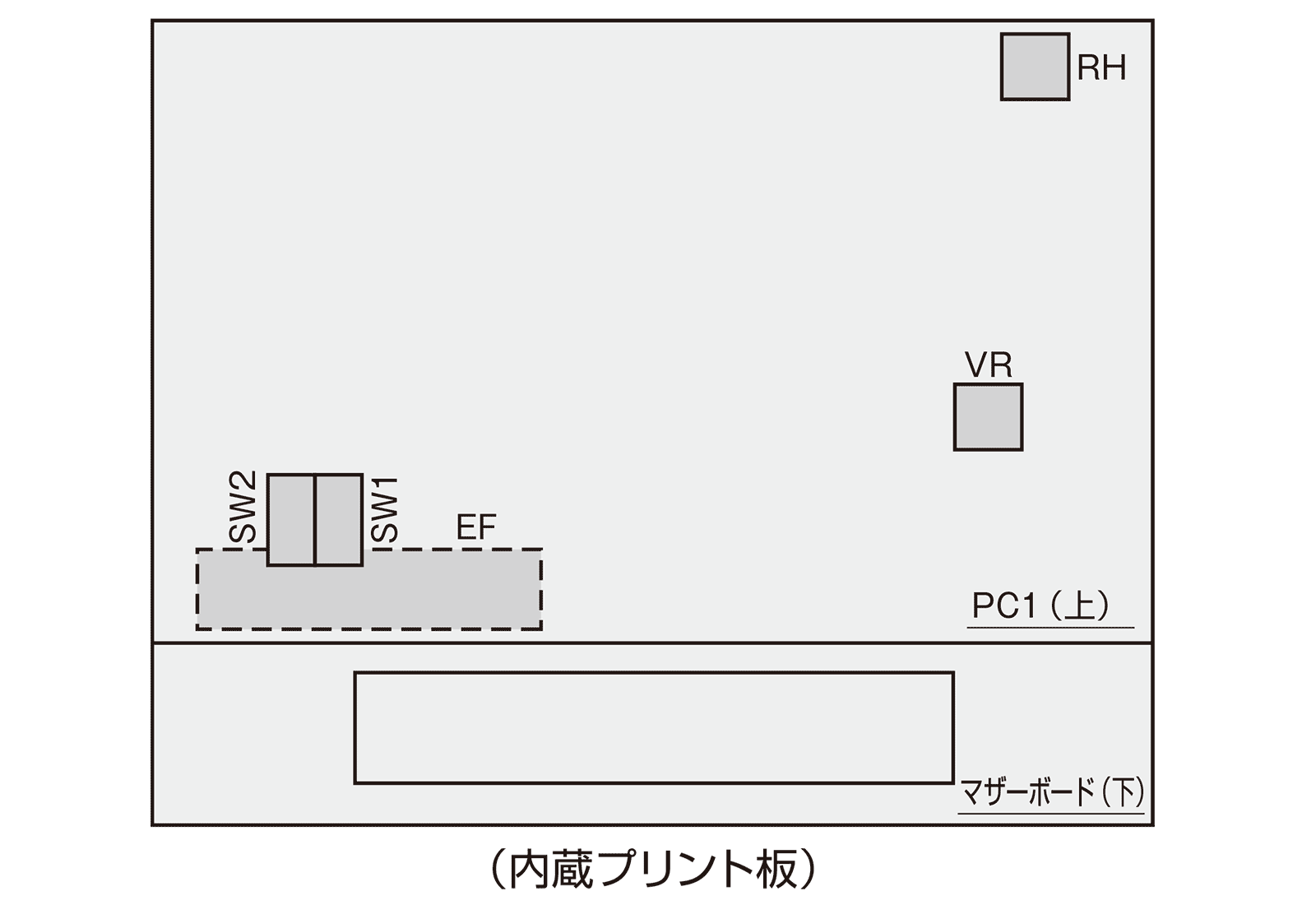

スイッチ・可変抵抗器・ヒューズ概略配置図

SW1, 2：スイッチ
EF：ヒューズ
VR：ブレーキ側励磁電圧調整用可変抵抗器
RH：クラッチ側逆励磁時間調整用可変抵抗器

CAD

CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。

掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。

FMPR-70/24D

CAD Download
