バイブレートリ パッカVP形
バネで支えたテーブル上の缶やビンに振動を与え、薬品、化学材料など各種の粉粒体材料を高速で充填する装置です。缶・ビン詰め作業の高速化、内容量の均一化などにすぐれた威力を発揮します。
型式
VP-4D/15D, VP-30C, VGP-60/80
VP-40
仕様
標準仕様
| 形式 | 電圧 (V) |
周波数 (Hz) |
振動数 (VPM) |
最大 荷重容量 (kg) |
電流 (200V時) (A) |
定格 | 標準 テーブル 材質 |
重量 (kg) |
制御器 |
|---|---|---|---|---|---|---|---|---|---|
| VP- 4D | 100 | 50 | 3000 | 4 | 0.8 | 連続 | 木製 | 8 | 内蔵 |
| 110 | 60 | 3600 | |||||||
| 200 | 50 | 3000 | 0.4 | ||||||
| 220 | 60 | 3600 | |||||||
| VP-15D | 100 | 50 | 3000 | 10 | 2.8 | 連続 | 木製 | 50 | 内蔵 |
| 110 | 60 | 3600 | |||||||
| 200 | 50 | 3000 | 1.4 | ||||||
| 220 | 60 | 3600 | |||||||
| VP-30C＊ | 200 | 50 | 3000 | 40 | 2.5 | 連続 | 鋼板製 | 40 | C4-5B |
| 220 | 60 | 3600 | |||||||
| VGP-60＊ | 200 | 50 | 3000 | 80 | 1.8 | 連続 | 鋼板製 | 65 | C4-5B |
| 220 | 60 | 3600 | |||||||
| VGP-80＊ | 200 | 50 | 3000 | 160 | 3.0 | 連続 | 鋼板製 | 110 | C4-5B |
| 220 | 60 | 3600 |
標準塗装色 : マンセル2.5G7/2
＊印の機種は受注生産品です。
外形寸法図

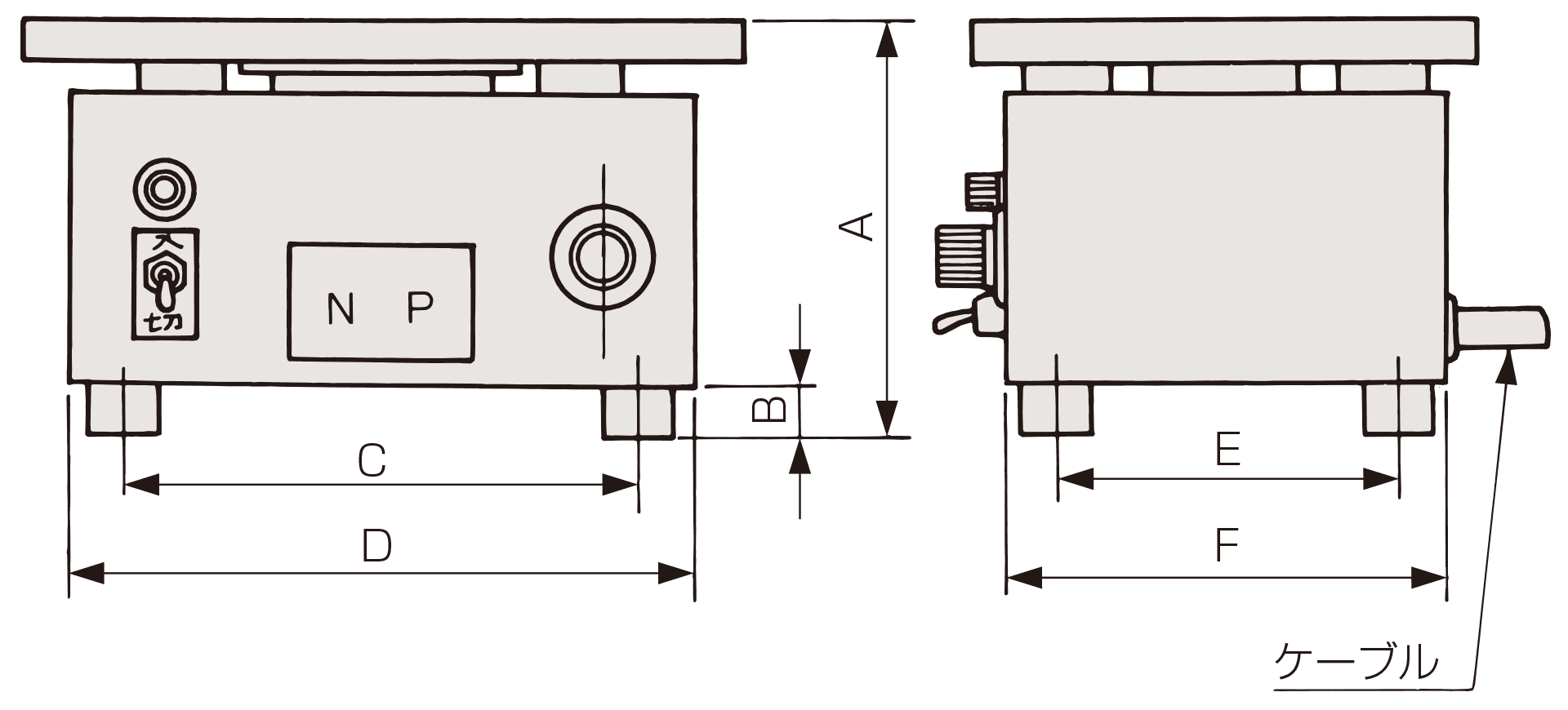

バイブレートリパッカ VP-4D/15D
寸法表
単位：mm
| 形式 | テーブル 寸法 |
A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
| VP-4D | 254X178 | 147 | 19 | 180 | 220 | 90 | 133 |
| VP-15D | 508X356 | 225 | 16 | 420 | 460 | 276 | 310 |

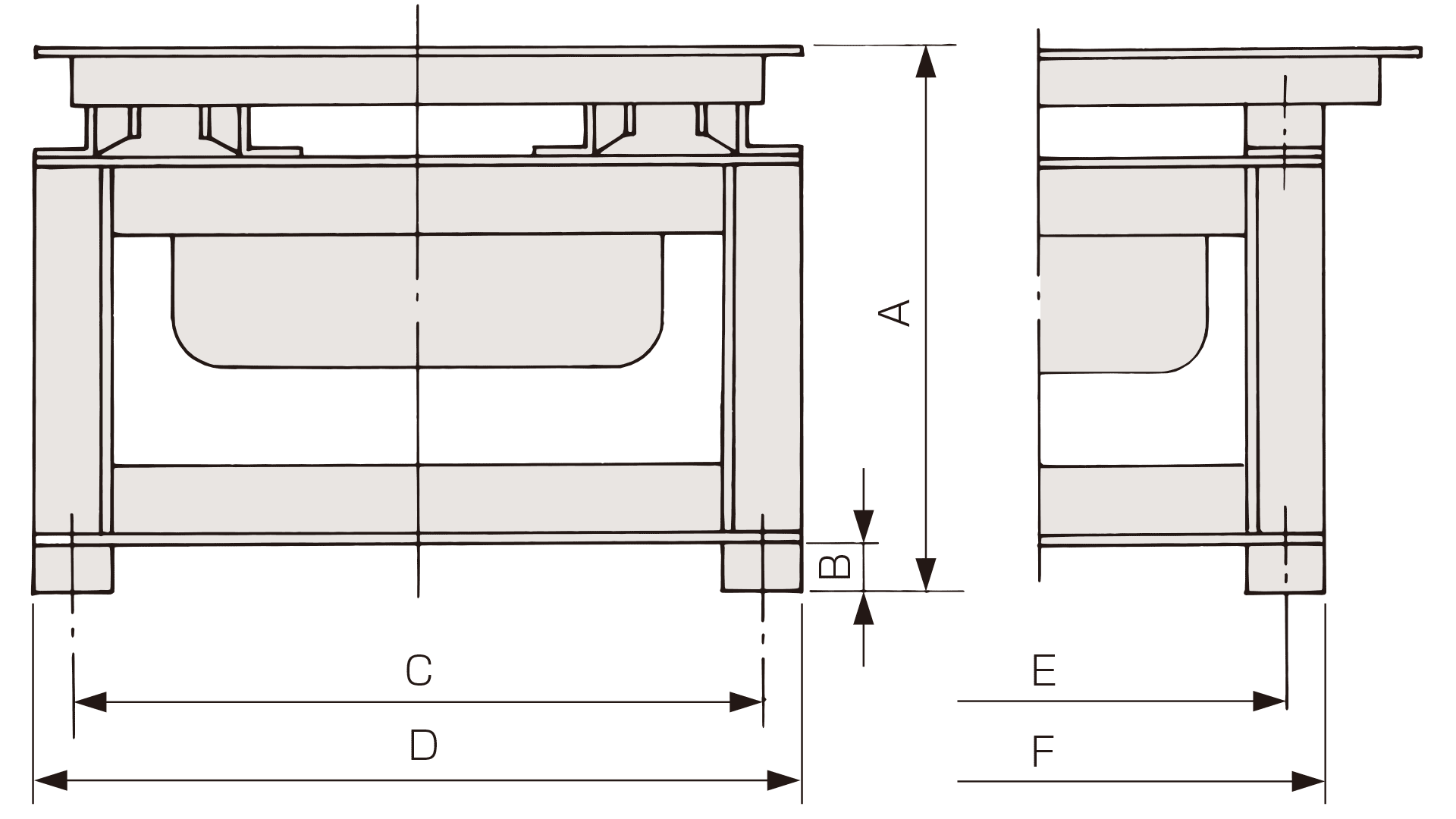

バイブレートリパッカ VP-30C
寸法表
単位：mm
| 形式 | テーブル 寸法 |
A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
| VP-30C | 400X400 | 280 | 25 | 360 | 400 | 260 | 300 |

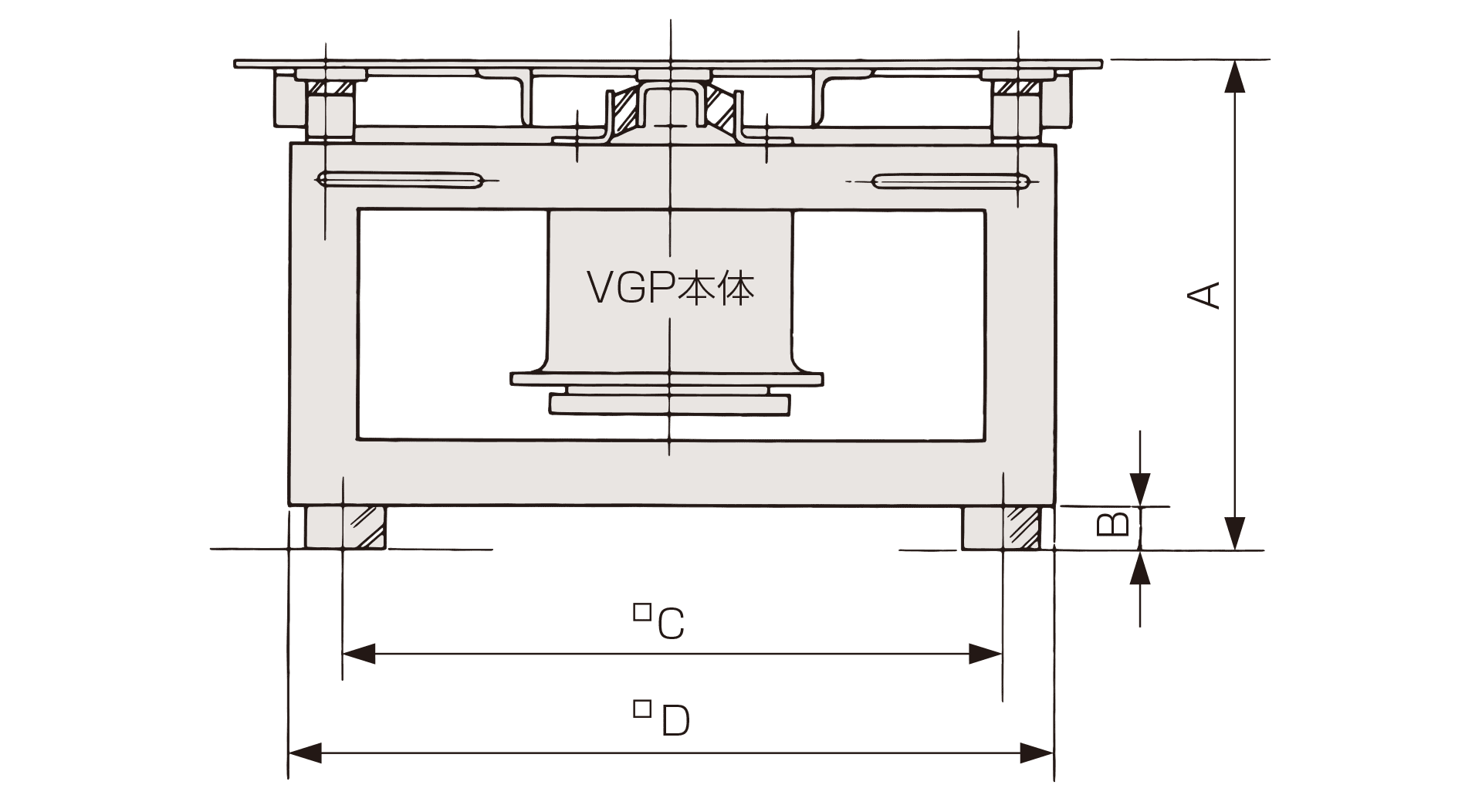

バイブレートリパッカ VGP-60/80
寸法表
単位：mm
| 形式 | テーブル 寸法 |
A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
| VGP-60 | 500X500 | 320 | 25 | 370 | 450 | - | - |
| VGP-80 | 600X600 | 350 | 25 | 470 | 550 | - | - |
