耐水形電磁フィーダ WF・WCFシリーズ
食の安全や異物混入対策に貢献!
駆動部ごと洗浄可能で、食品や医薬品などの製造ラインに最適!!
用途例
食の安全
- 品種切り替え時の清掃が容易(アレルゲン対策等)

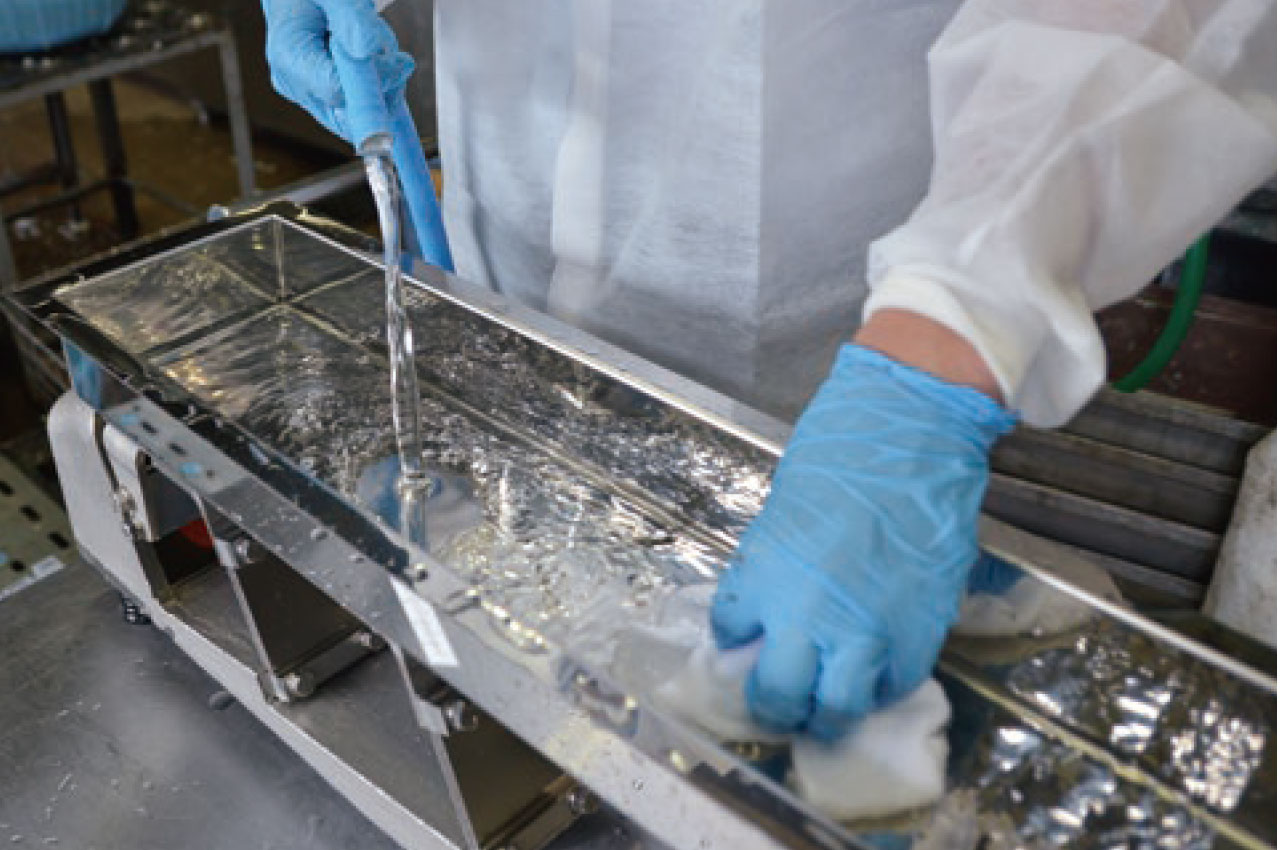

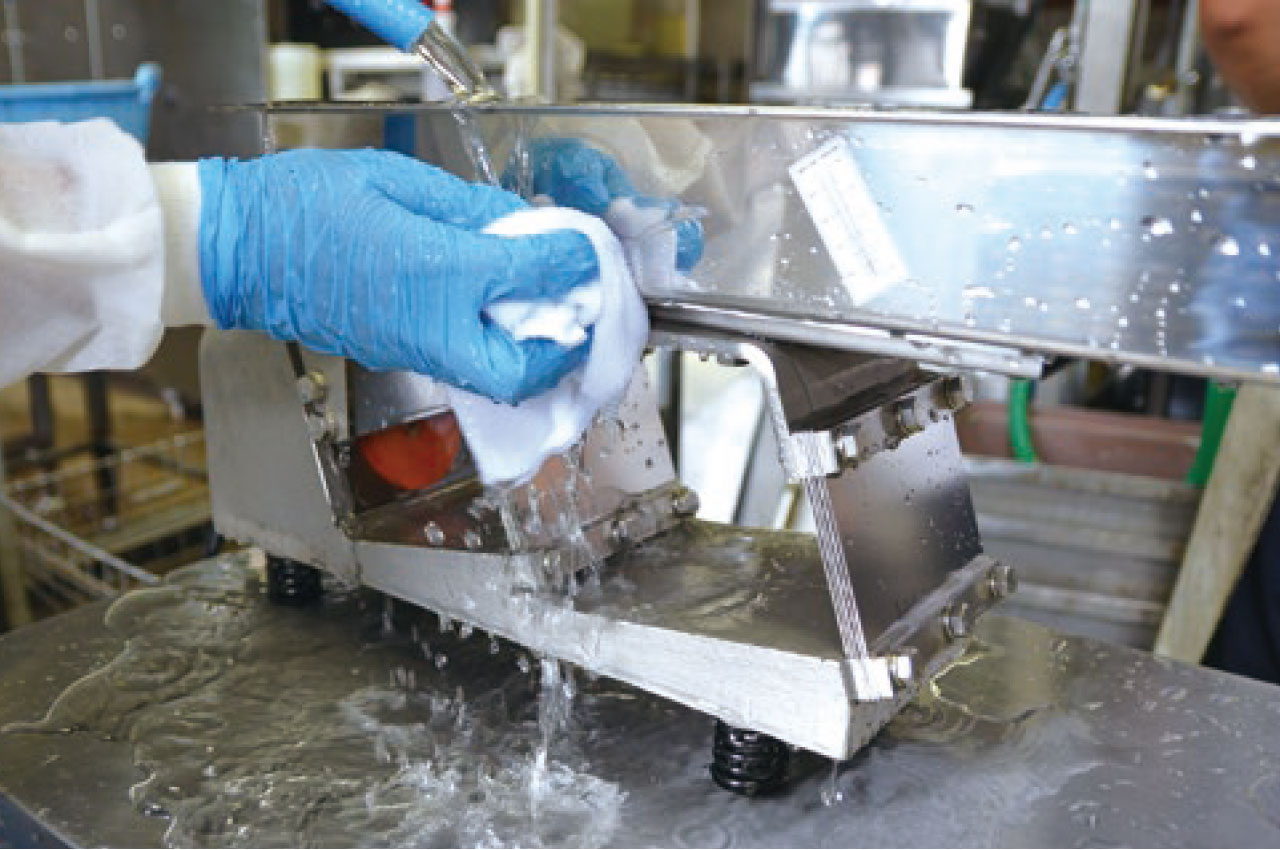

- 駆動部ごと洗浄できる
異物混入対策
- 樹脂や、塗装を使用していないため、コンタミの心配は不要
- 金属検出器で検知できる部品のみで構成
![](https://www.sinfo-t.jp/application/files/6416/5992/8214/feeder-cf-fig-image1.jpg)
![](https://www.sinfo-t.jp/application/files/1416/5992/8214/feeder-cf-fig-image2.jpg)
WF
![](https://www.sinfo-t.jp/application/files/6616/5992/8225/feeder-wf-221-product.jpg)

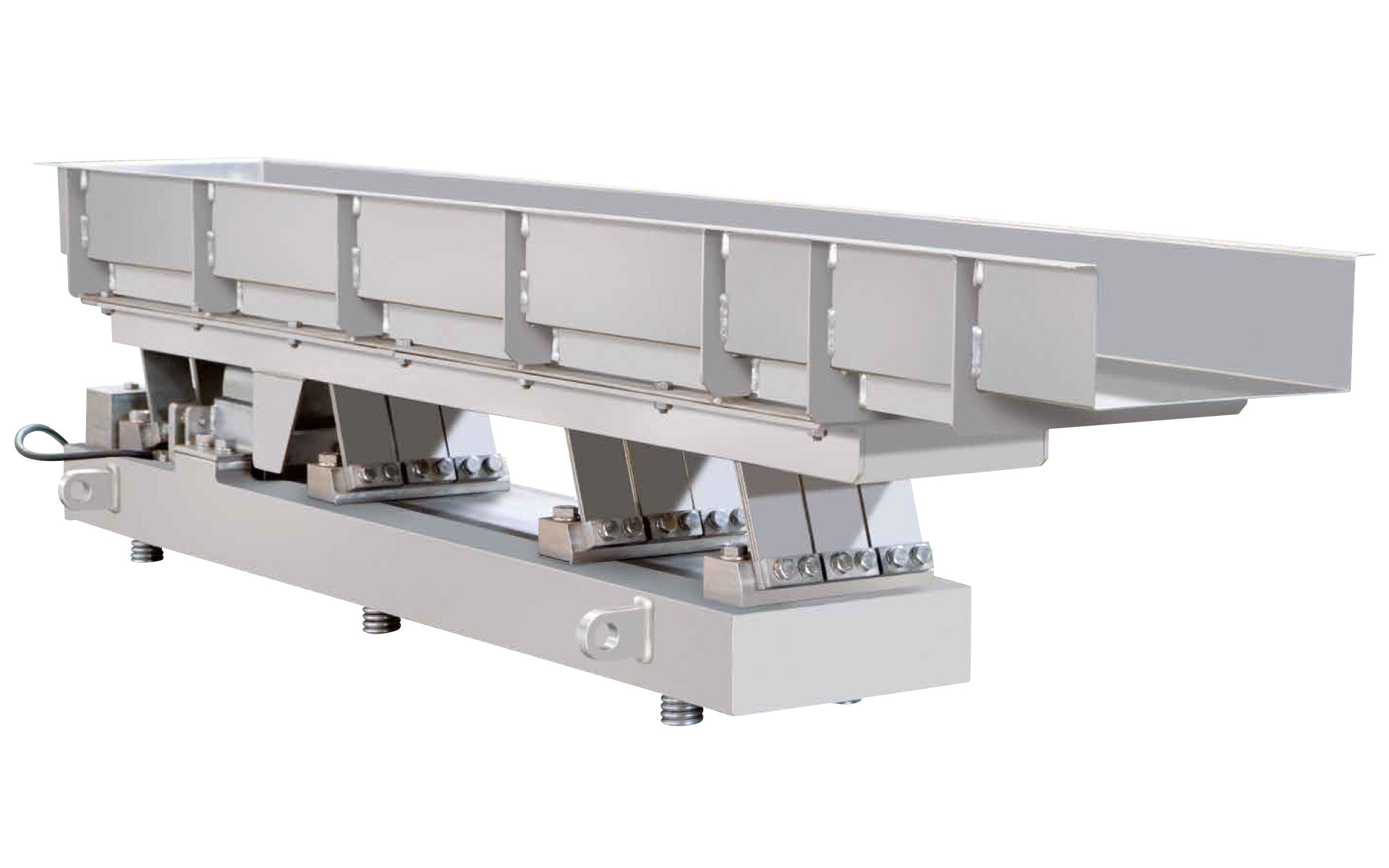

WF-221

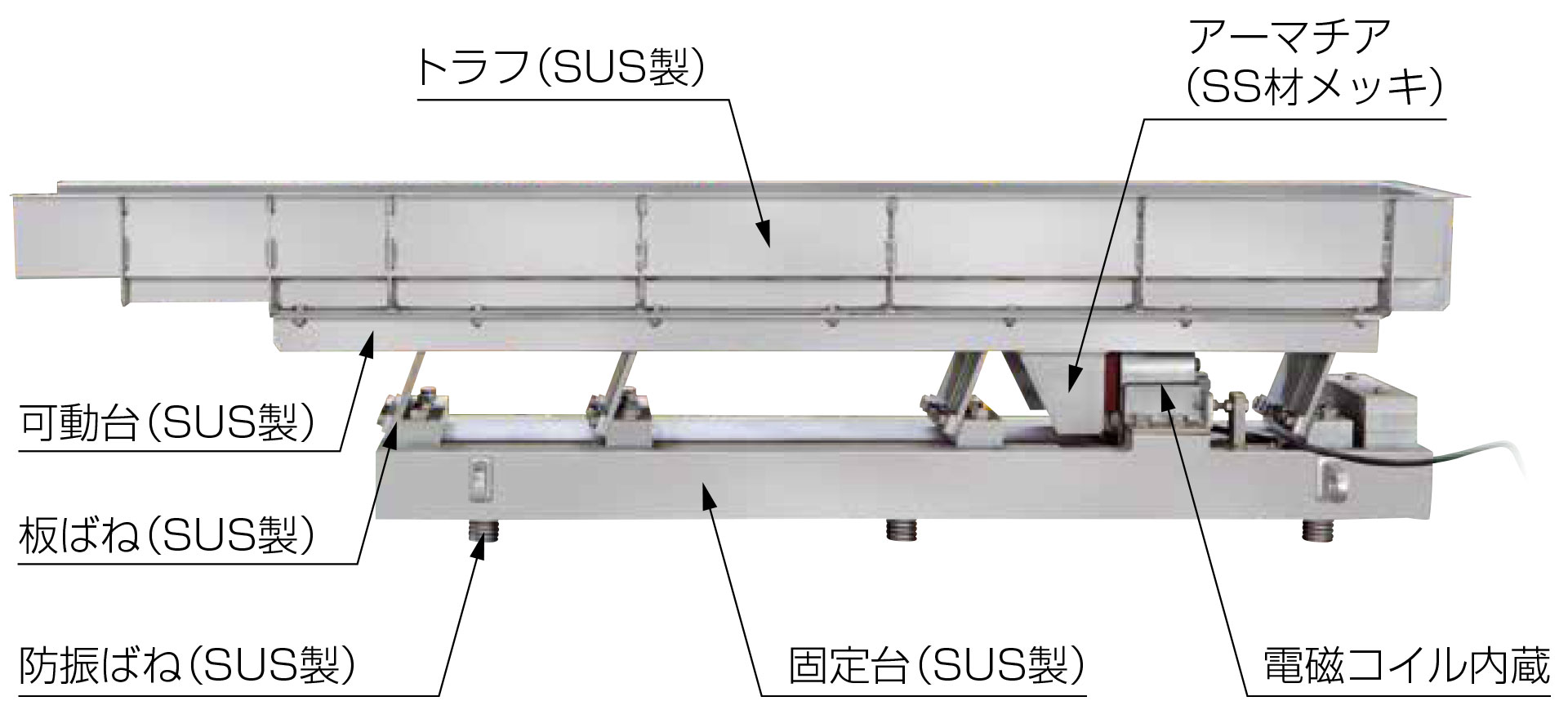

構造図
![](https://www.sinfo-t.jp/application/files/9816/5992/8224/feeder-wf-221-fig-structure.jpg)
仕様
形式 | WF-221 |
---|---|
振幅(mm) | 1.5 |
駆動周波数(Hz) | 50〜70 |
電圧(V) | 200/220 |
使用コントローラ | C10-5VFEF |
機器重量(kg) | 約250 (トラフ寸法W300×L2000mmの場合) |
電流値(A) | 4.5 |
主要材質 | SUS(アーマチアはSS材メッキ) |
トラフ重量 | 最大36kg迄 |
最大トラフ長さ(mm) | 2000 |
付属ケーブル | キャブタイヤケーブル 2PNCT 1500mm(1.25mm2×3芯) |
外形寸法図

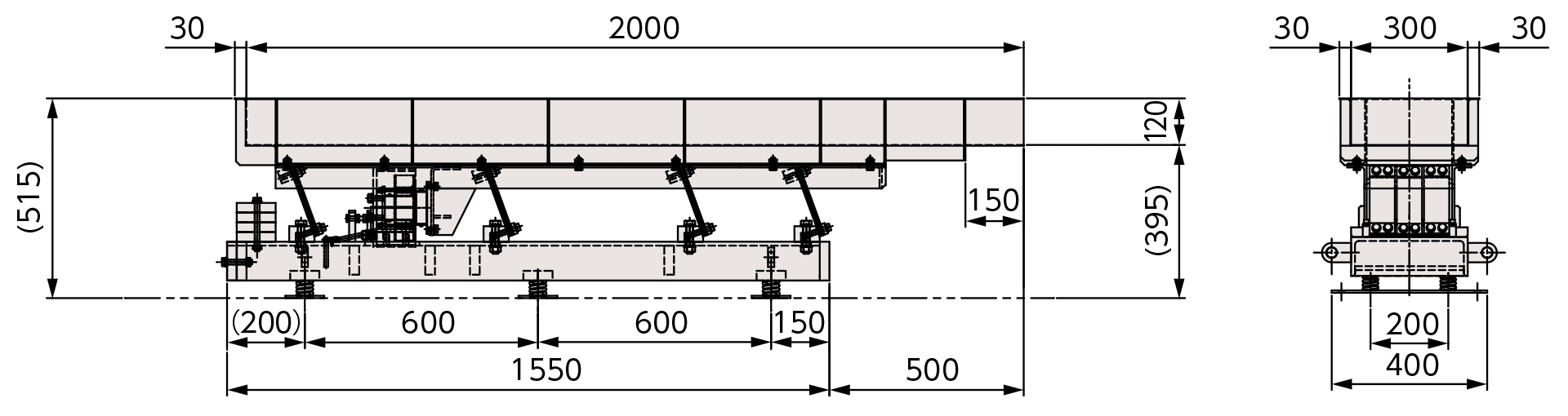

トラフ長2000mm※
![](https://www.sinfo-t.jp/application/files/9916/5992/8225/feeder-wf-221-fig-trough2000.gif)

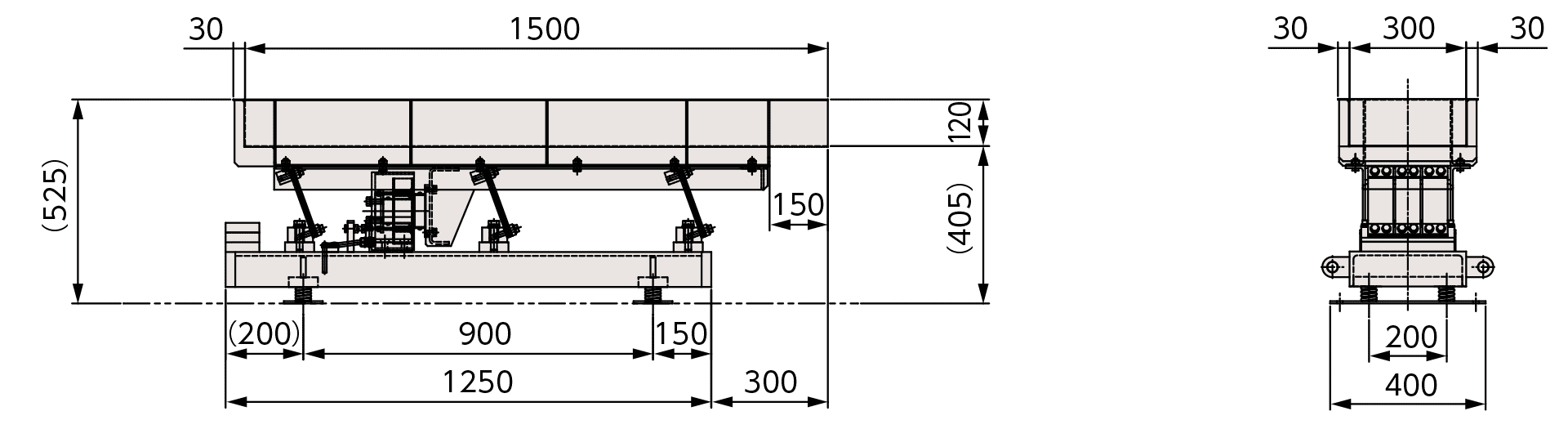

トラフ長1500mm※
![](https://www.sinfo-t.jp/application/files/6516/5992/8224/feeder-wf-221-fig-trough1500.gif)

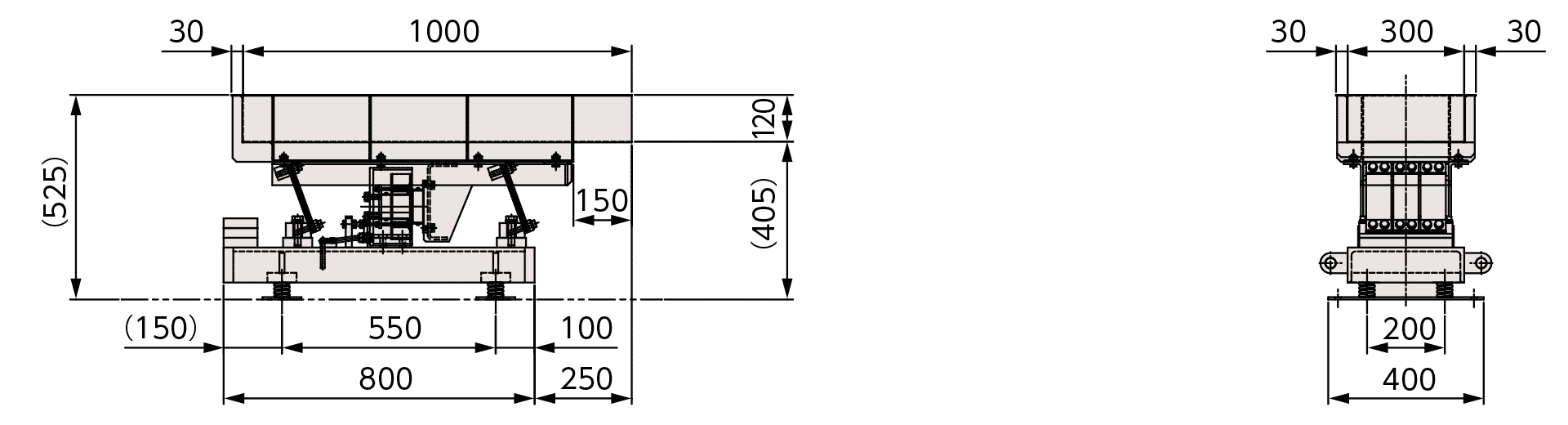

トラフ長1000mm※
![](https://www.sinfo-t.jp/application/files/9716/5992/8224/feeder-wf-221-fig-trough1000.gif)
寸法は一例です。受注生産品のため、トラフ寸法はお客様のご要望に応じて設計いたします。
WCF
![](https://www.sinfo-t.jp/application/files/3116/6028/9061/feeder-wcf-2a-product.jpg)

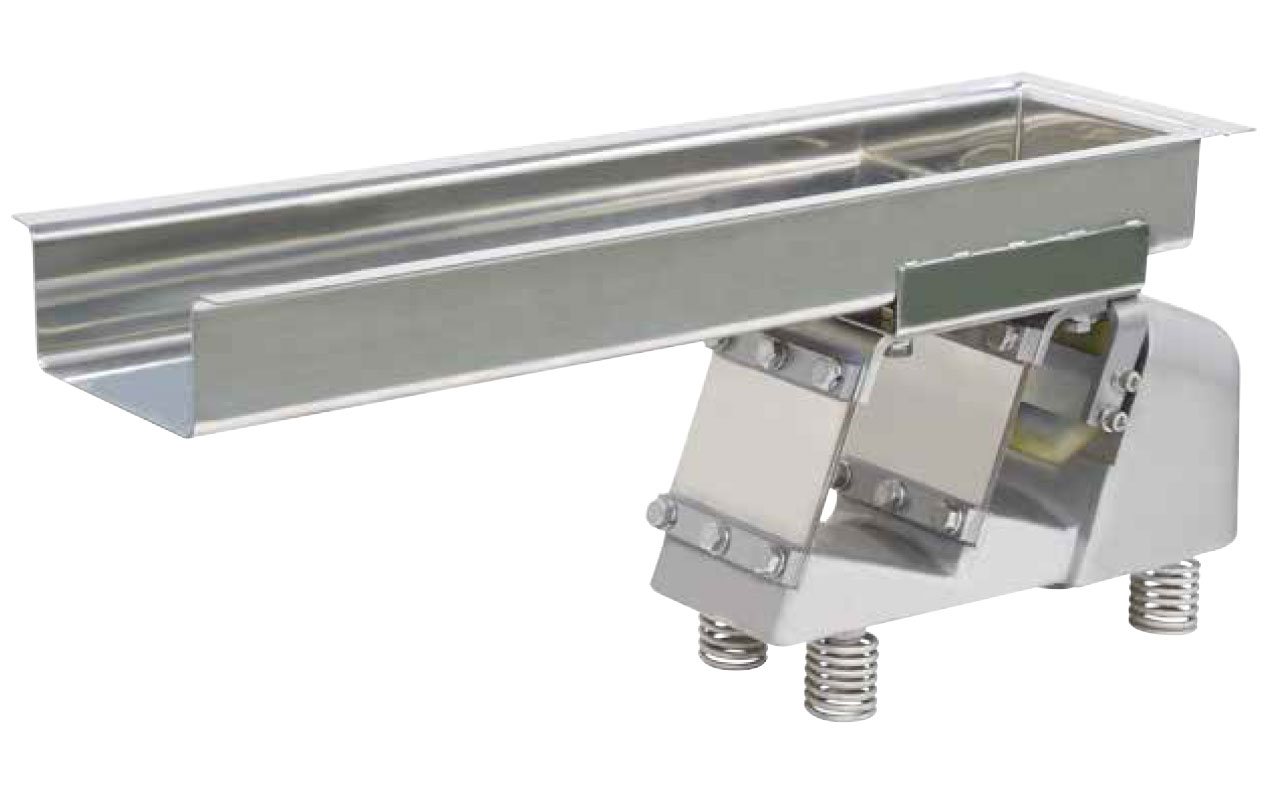

WCF-2A
![](https://www.sinfo-t.jp/application/files/9916/6028/9083/feeder-wcf-3-product.jpg)

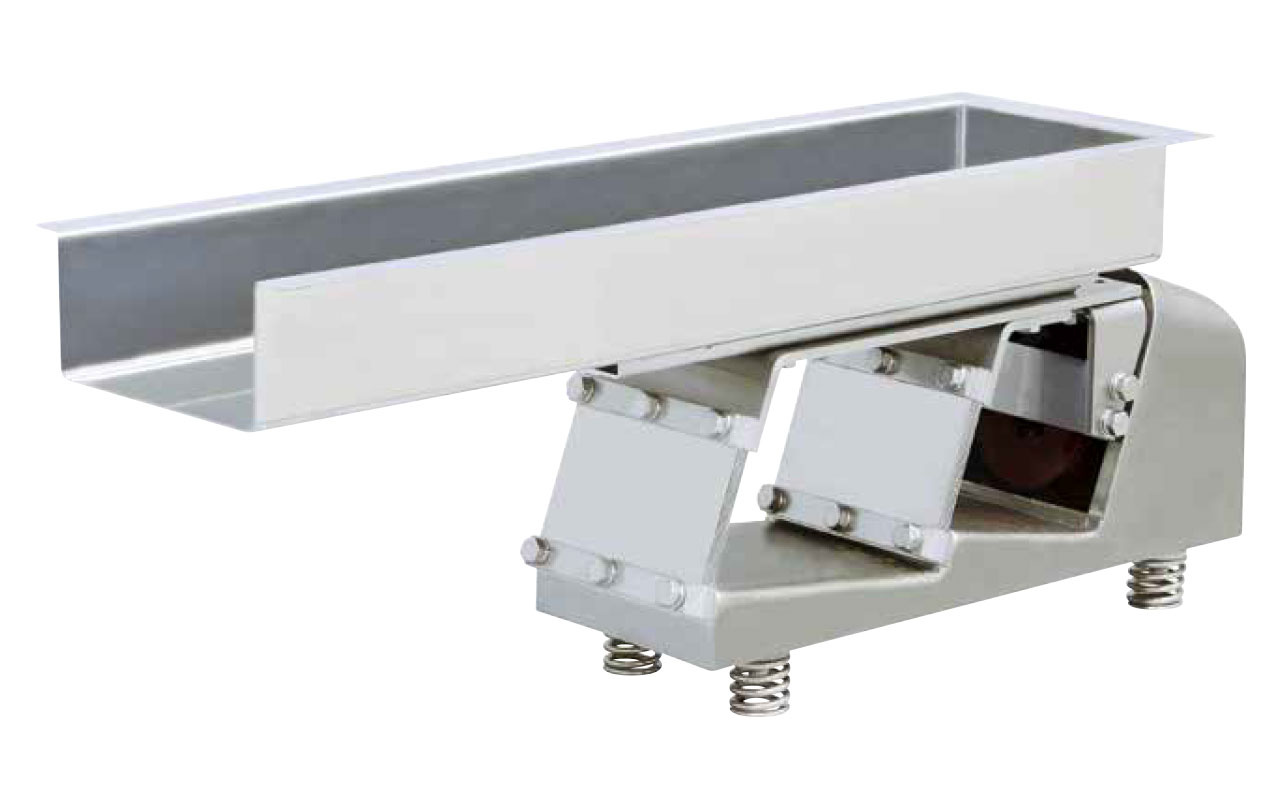

WCF-3

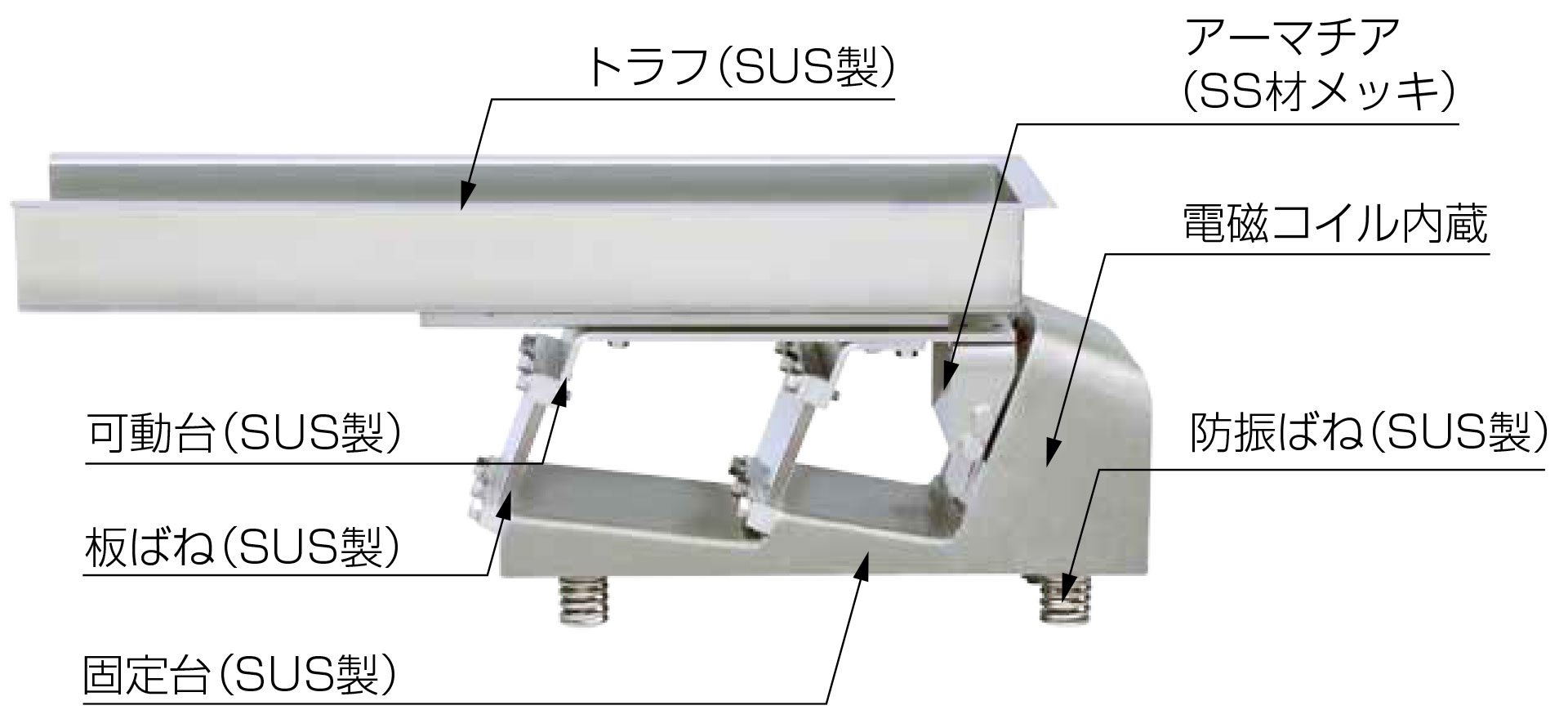

構造図
![](https://www.sinfo-t.jp/application/files/4416/6028/9742/feeder-wcf-fig-structure.jpg)
![](https://www.sinfo-t.jp/application/files/7916/5992/8223/feeder-wcf-3-fig-image-drive-part.jpg)

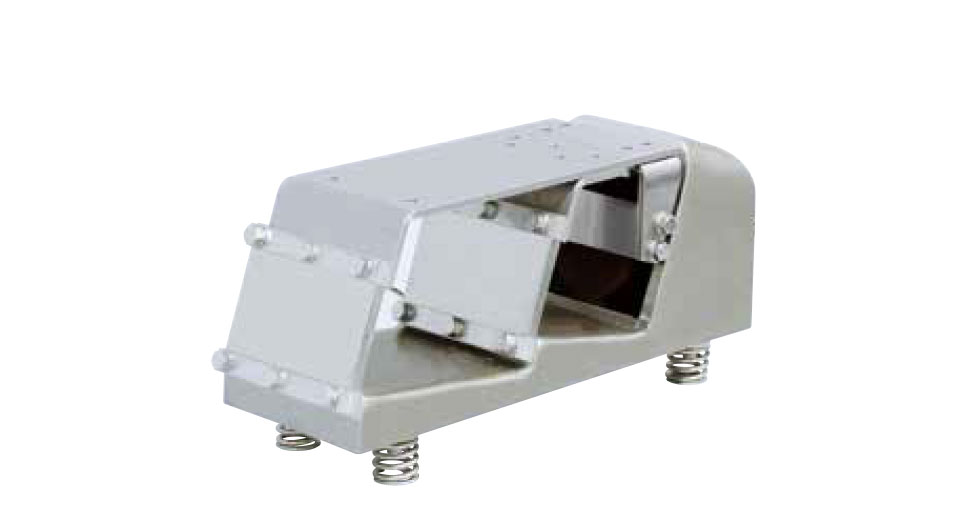

駆動部
![](https://www.sinfo-t.jp/application/files/7516/5992/8223/feeder-wcf-3-fig-image-trough.jpg)

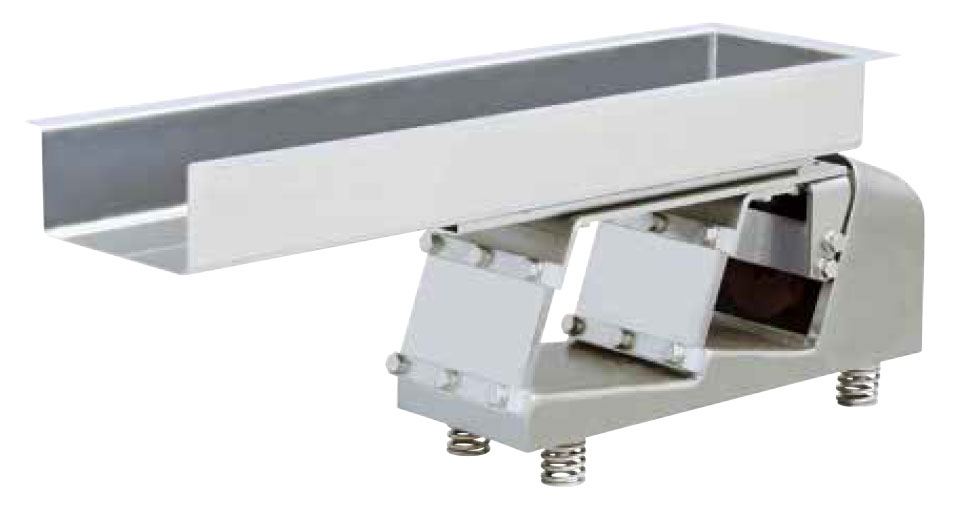

トラフ付き
仕様
形式 | WCF-2A | WCF-3 |
---|---|---|
外観 | カバー無し | カバー無し |
トラフ重量(kg) | 2.0〜4.5 | 3.0〜9.0 |
標準トラフ寸法(mm) | 120×550×60 | 150×610×70 |
最大振幅(mm) | 1.6 | 1.6 |
駆動周波数(Hz) | 50〜70 | 50〜70 |
使用コントローラ | C10-1VCF ※1 | C10-3VF ※1 |
電圧(V) | 200 ※1 | 200 ※1 |
電流(A) | 0.65 | 1.6 |
駆動部重量(kg) | 17 | 28 |
付属ケーブル (断面積) |
VCT、1.5m (0.75mm2×3芯) |
2PNCT、1.5m (1.25mm2×3芯) |
1. 入力電源100Vの場合は、昇圧トランス(C10-TR)が必要になります。
外形寸法図

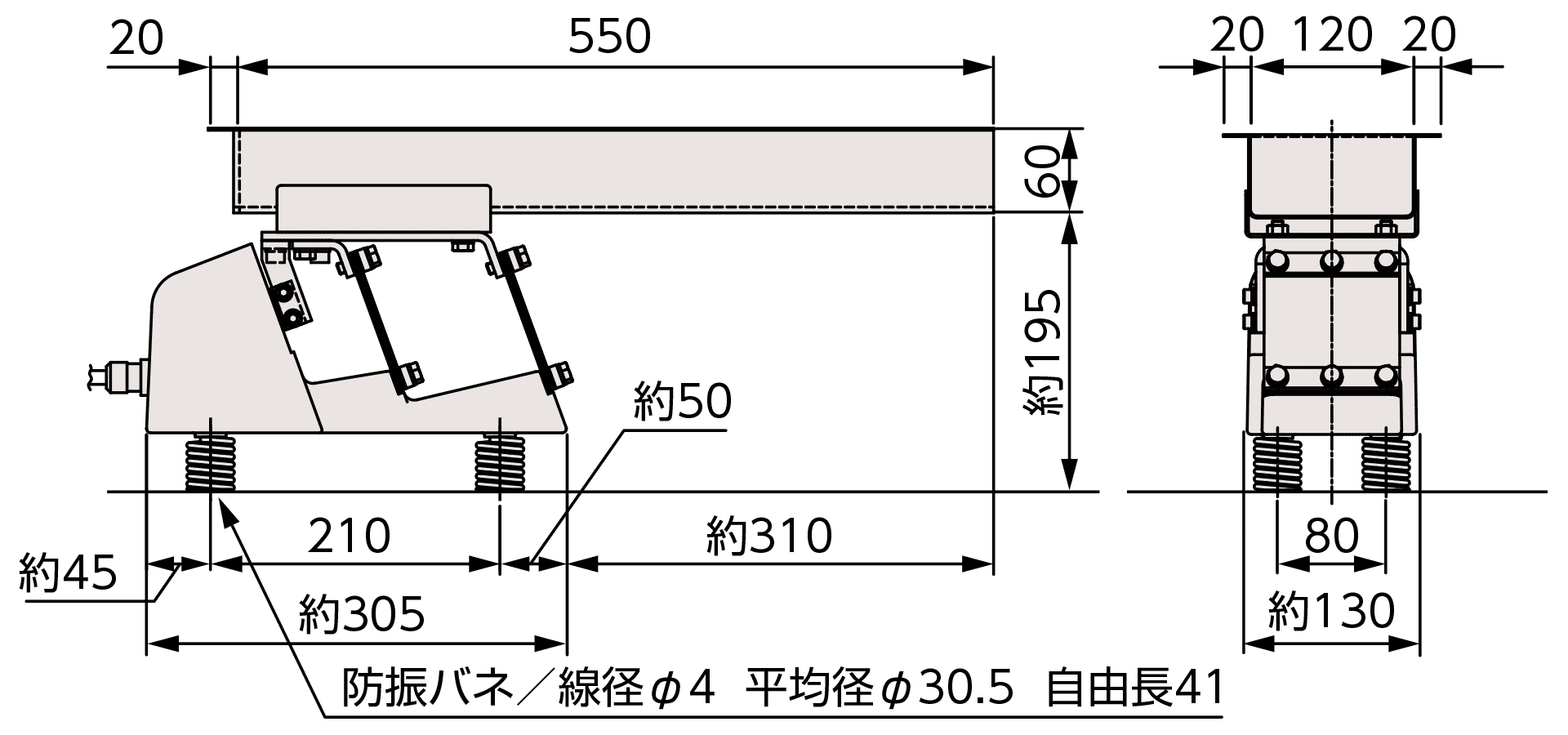

WCF-2A
平底開放標準形トラフ付き
![](https://www.sinfo-t.jp/application/files/8916/5992/8222/feeder-wcf-2a-fig.gif)

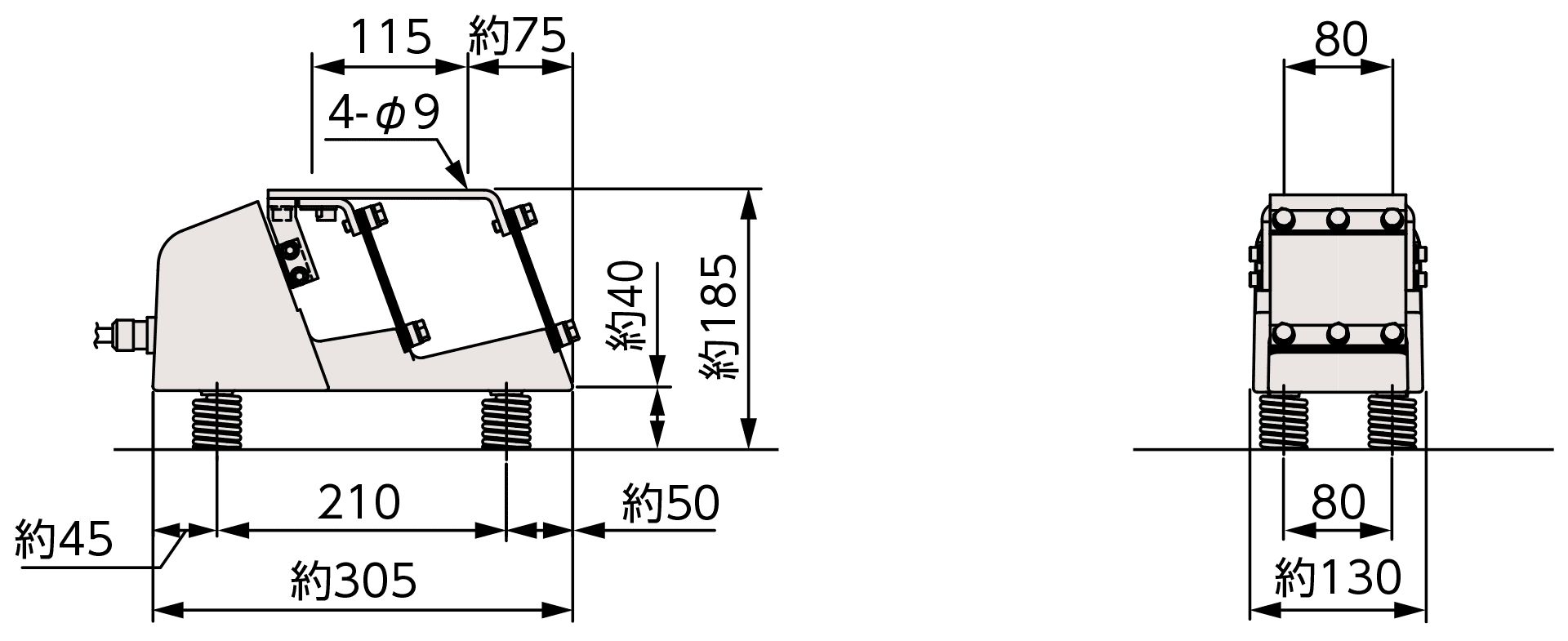

駆動部
![](https://www.sinfo-t.jp/application/files/1816/5992/8222/feeder-wcf-2a-fig-drive-part.gif)

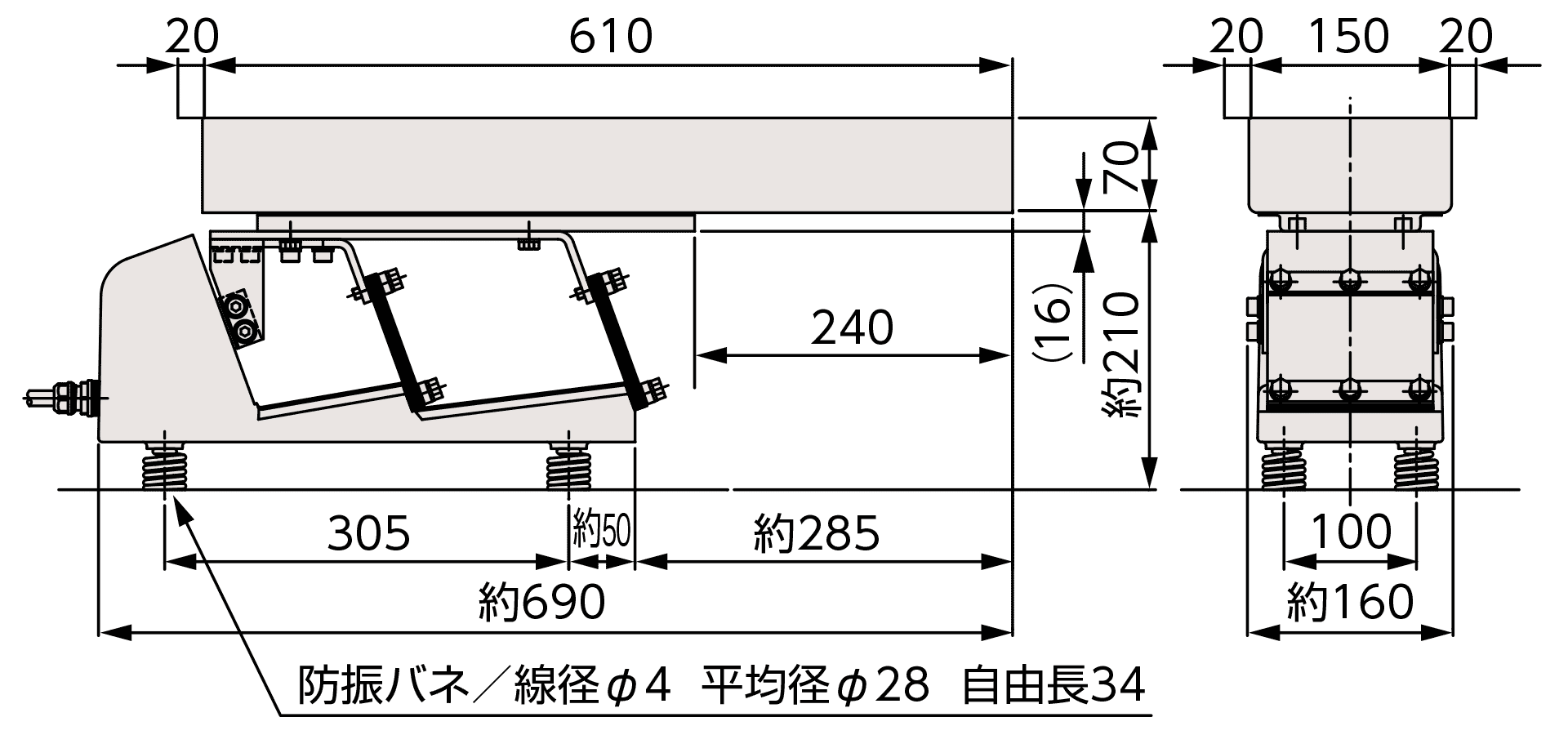

WCF-3
平底開放標準形トラフ付き
![](https://www.sinfo-t.jp/application/files/9116/5992/8223/feeder-wcf-3-fig.gif)

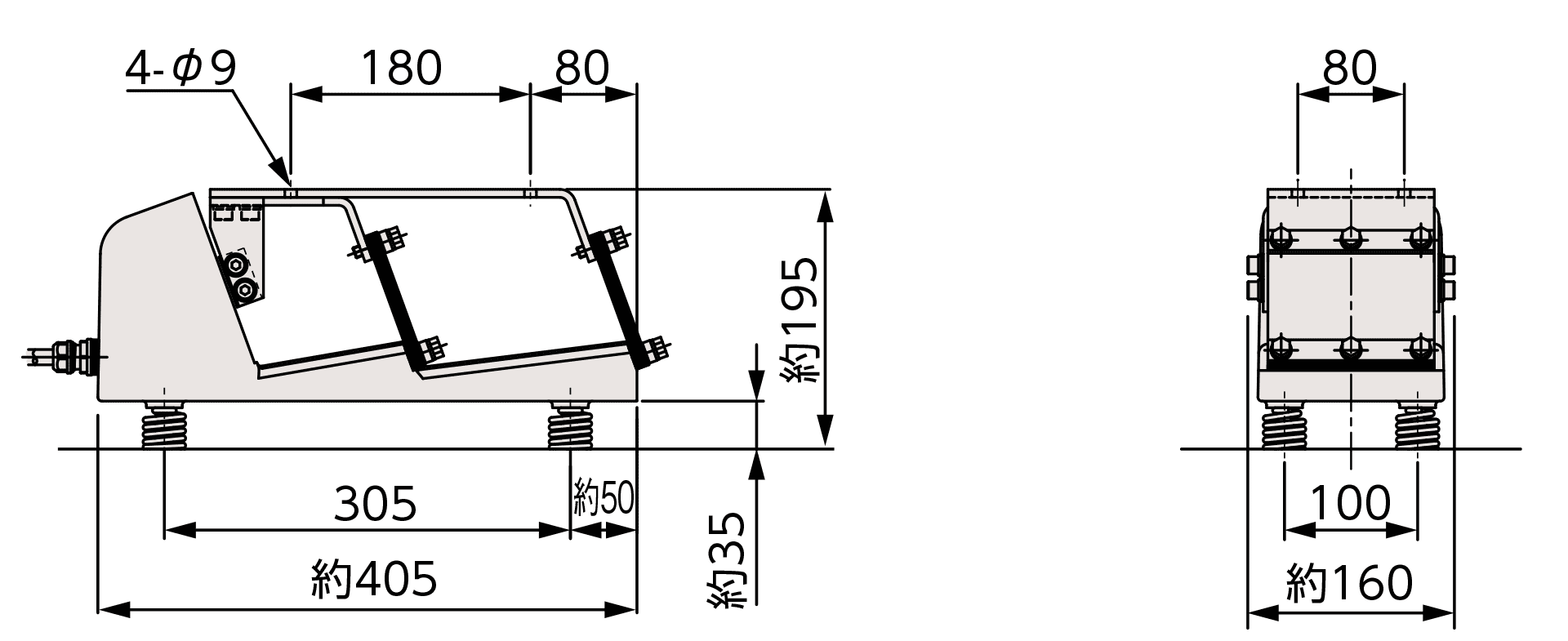

駆動部
![](https://www.sinfo-t.jp/application/files/7716/5992/8223/feeder-wcf-3-fig-drive-part.gif)
用途例
自在に切出す
微量・大量・定量、切出し供給は自由自在。特に計量配合・袋詰めに威力を発揮。
![](https://www.sinfo-t.jp/application/files/8216/5992/8173/compact-fig-example-feeder-1.gif)
排出・供給に電磁フィーダ
![](https://www.sinfo-t.jp/application/files/6916/5992/8173/compact-fig-example-feeder-2.gif)
計量機との組み合わせ
