振動機

バイブレータV形

交流半波の脈流電流による衝撃電磁振動と板バネの共振を利用し、強力かつ効果的なバイブレーションを与えるタイプです。小中容量ホッパに適し、摩耗部がないため信頼性、耐久力に優れています。また、V-20B、V-30Cは独自のE形可動コアとCFRP板バネを組合せた小形・強力タイプです。60℃~-15℃の温度範囲でご使用できます。

型式

V-2B, V-4C, V-10A, V-20B, V-30C

仕様

標準仕様
形式 電圧
(V)
周波数
(Hz)
振動数
(Hz)
衝撃力
(N)
電流
(A)
電圧X電流
(VA)
重量
(kg)
適用
制御器
(形式)
V-2B  100 50 100 39 0.26 20 1.2 C4-5B
110 60 120
V-4C 100 50 100 98 0.8 80 1.9 C4-5B
110 60 120
200 50 100 0.4
220 60 120
 V-10A  100 50 100 255 1.5 150 3.7 C4-5B
110 60 120
200 50 100 0.75
220 60 120
V-20B

100/110
(共用)
50/60
(共用)
50/60 588 2 200 6.5 C4-5B
200/220
(共用)
50/60
(共用)
50/60 1
V-30C 200 50 50 1764 2.5 500 17 C4-5B
220 60 60

標準塗装色 マンセル2.5G7/2(V-4C、V-10A、V-20Bは簡易合成樹脂カバー、マンセルN-6)
絶縁階級 A種
ケーブル
 V-2B / VCT、2芯、0.75mm2(外径φ9.8mm)、長さ0.5m
 V-4C〜V-20B / VCT、2芯、0.75mm2(外径φ9.8mm)、長さ0.5m
 V-30C / VCT、2芯、1.25mm2(外径φ10.6mm)、長さ0.5m

V-2B、V-4C、V-10Aは、制御器なしでも運転可能ですが振動の強弱は調整できません。
適用コントローラと合わせてご使用ください。

外形寸法図

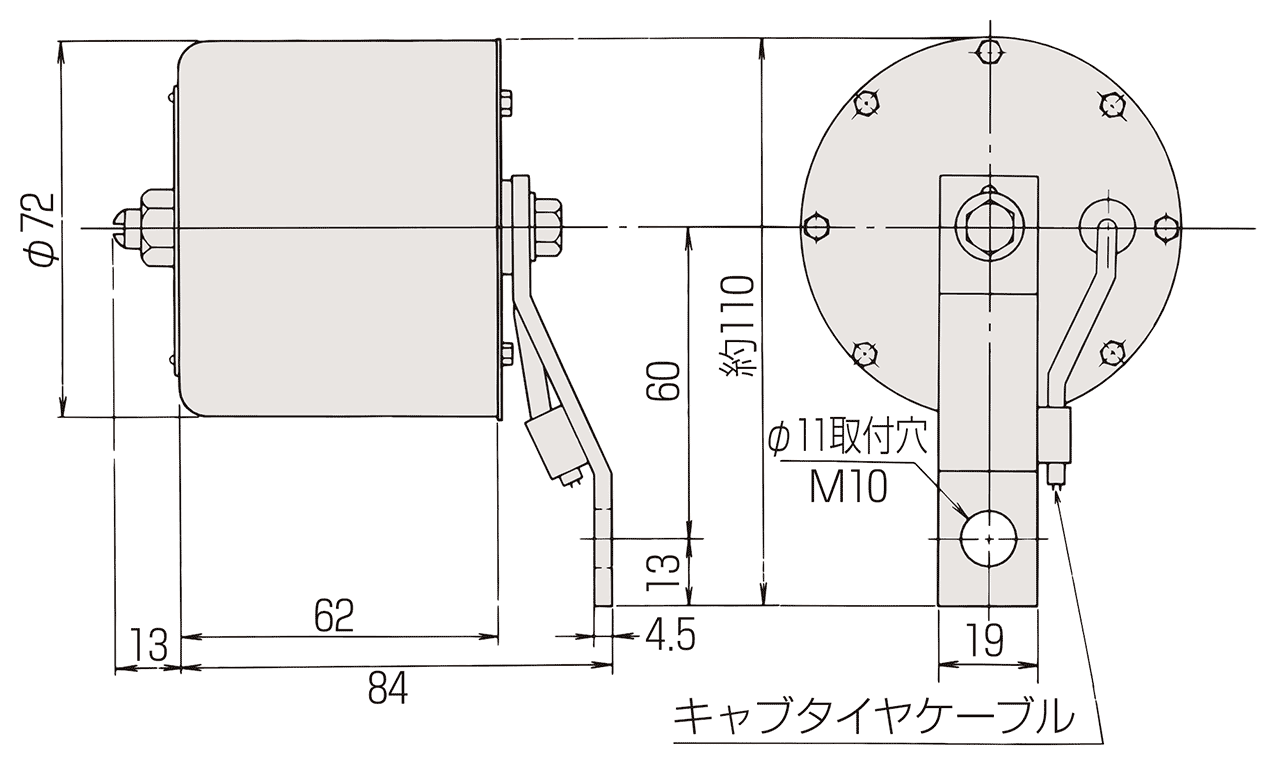

バイブレータV形 V-2B

単位:mm

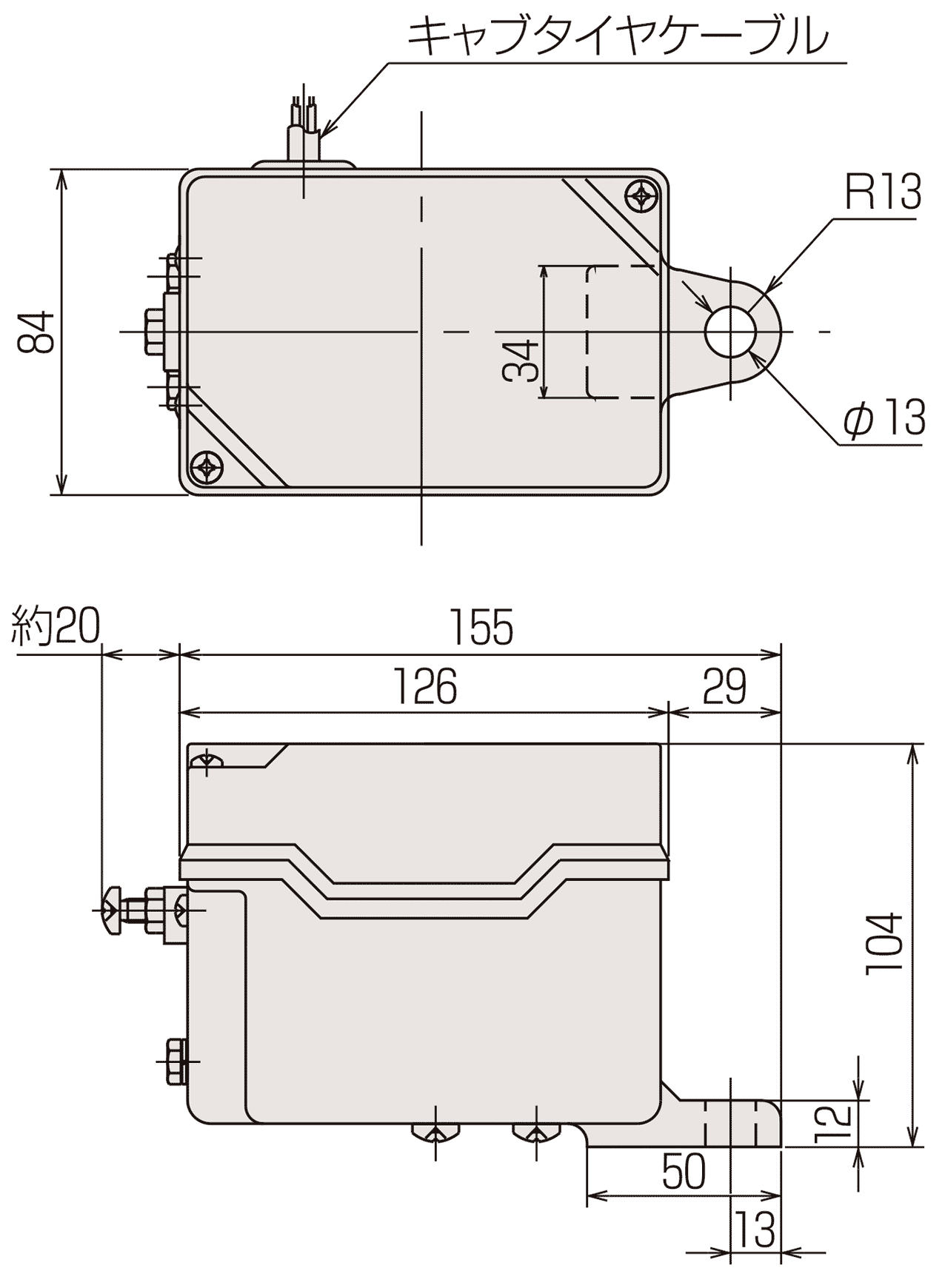

バイブレータV形 V-4C

単位:mm

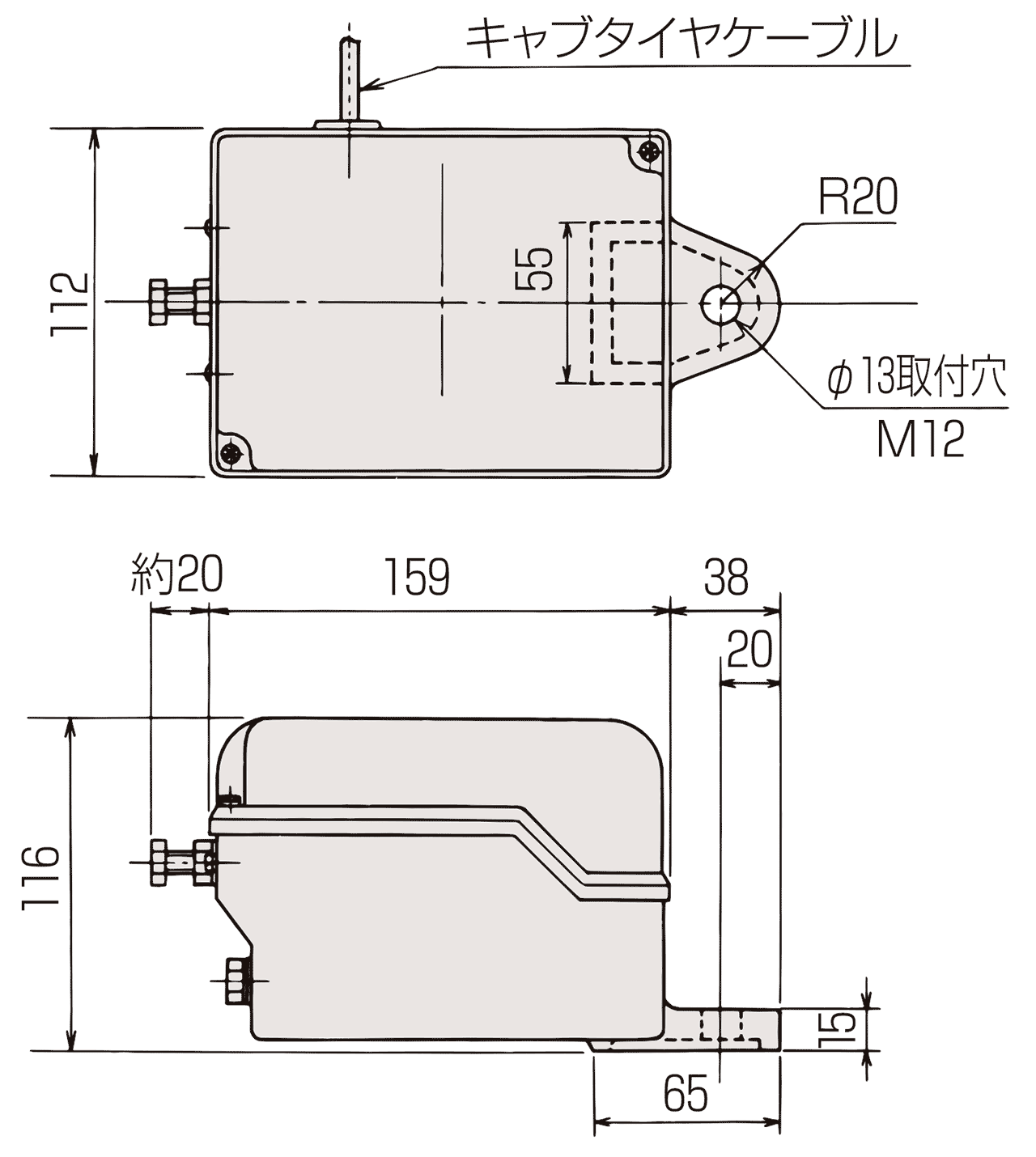

バイブレータV形 V-10A

単位:mm

バイブレータV形 V-20B

単位:mm

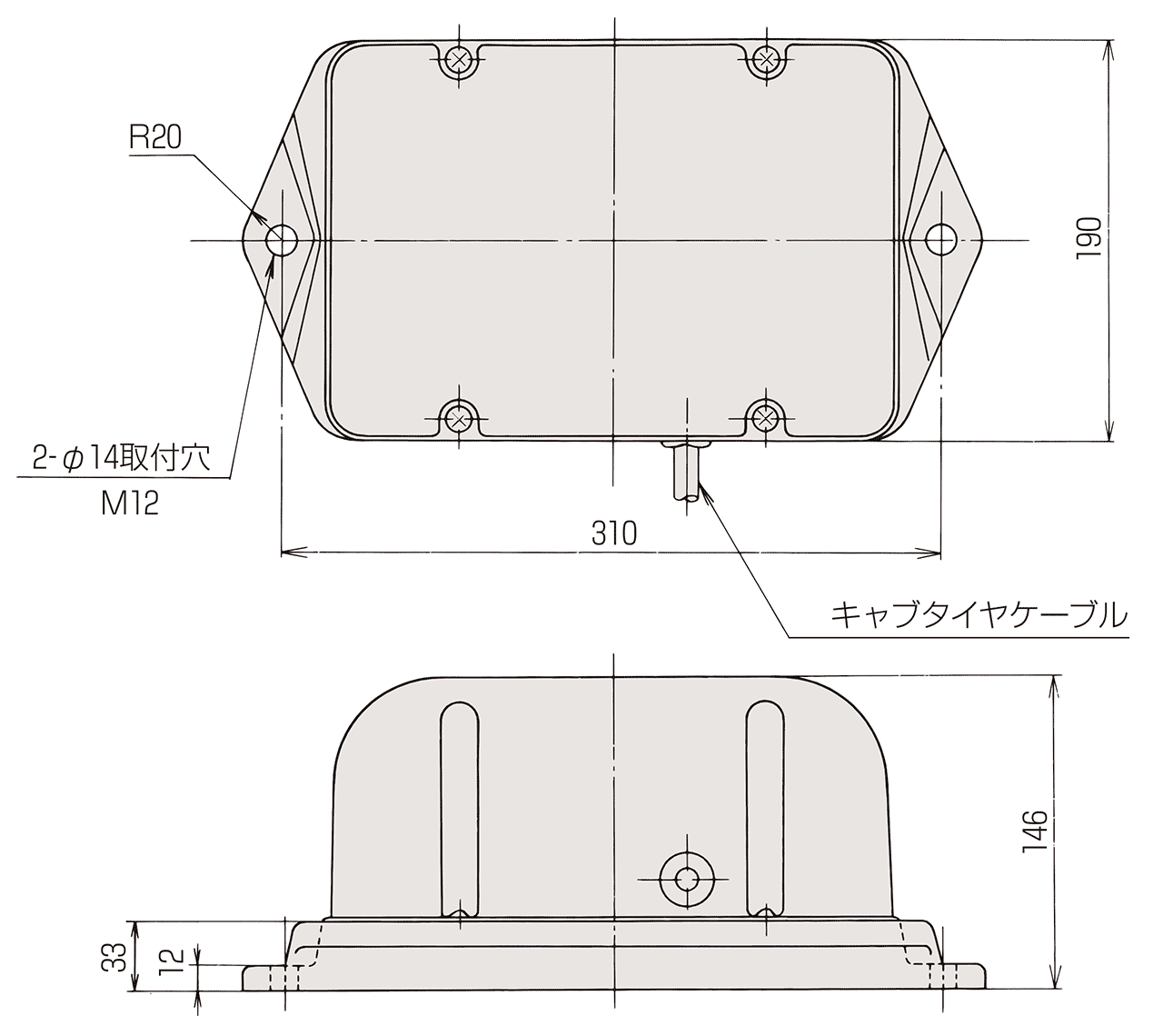

バイブレータV形 V-30C

単位:mm
