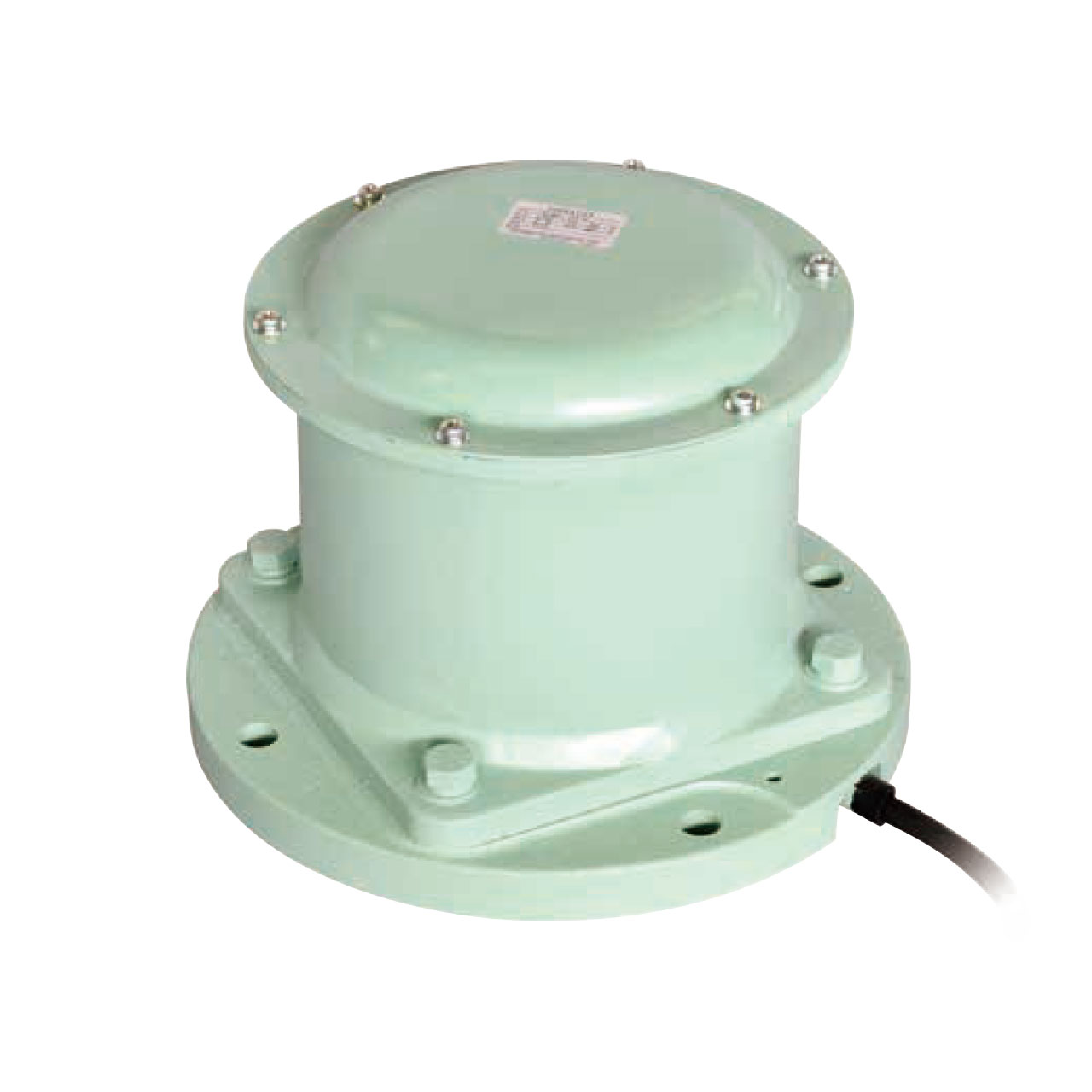

ゴムスプリングバイブレータVG形
交流半波の脈流電流による電磁力で振動する可動鋳物と反発力の強いゴムスプリングを組合せた機種です。中容量ホッパに適し、小形・軽量で取付けが簡単。しかも消費電力の少ない経済的なタイプです。また、ゴムスプリングは耐久性が高く、60℃~-15℃で使用してもまったく平気です。
型式
VG-60, VG-80

VG-60
仕様
形式 | 電圧 (V) |
周波数 (Hz) |
振動数 (Hz) |
衝撃力 (N) |
電流 (A) |
電圧X電流 (VA) |
重量 (kg) |
適用 制御器 (形式) |
---|---|---|---|---|---|---|---|---|
VG-60 | 200 | 50 | 50 | 2940 | 1.8 | 360 | 20 | C4-5B |
220 | 60 | 60 | ||||||
VG-80 | 200 | 50 | 50 | 5880 | 3 | 600 | 35 | C4-5B |
220 | 60 | 60 |
標準塗装色 マンセル2.5G7/2
絶縁階級 B種
ケーブル
VG-60/2PNCT、2芯、0.75mm2(外径φ9.8mm )、長さ0.35m
VG-80/2PNCT、2芯、1.25mm2(外径φ10.6mm )、長さ0.35m

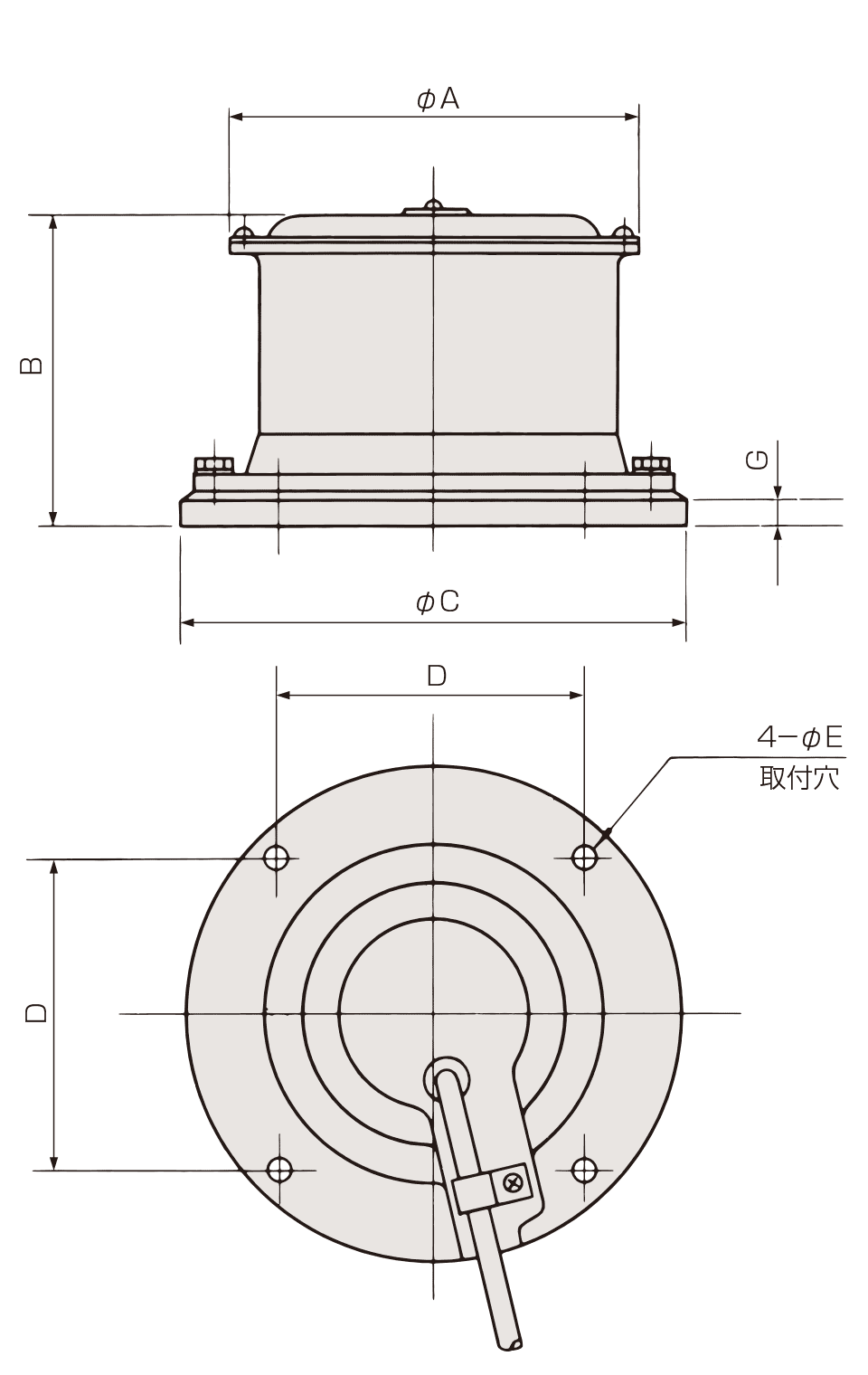

外形寸法図

寸法表
単位:mm
形式 | A | B | C | D | E | G |
---|---|---|---|---|---|---|
VG-60 | 205 | 183 | 260 | 160 | 14 | 20 |
VG-80 | 250 | 195 | 320 | 195 | 18 | 19 |

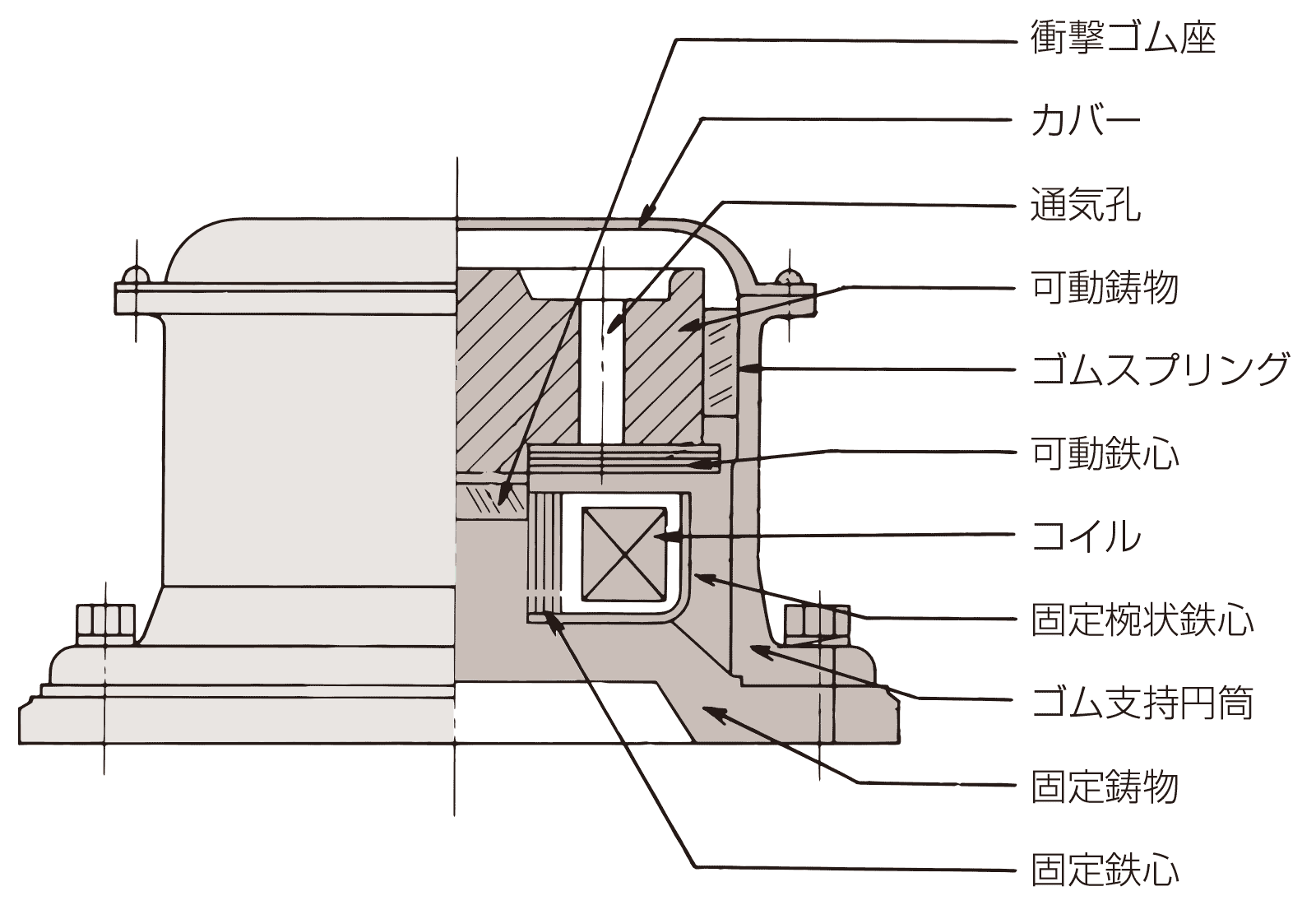

構造図
