振動スクリーン
生産性・品質アップに威力を発揮します。
独自の振動を生かしたスクリーン
シンフォニアテクノロジーは、独自の振動技術を駆使した数多くのすぐれた振動スクリーンを製作し、各方面から高い信頼をいただいています。シビアな《振動》の研究、各種振動機器の納入実績から生まれた振動スクリーンは、ふるい分け作業を能率よくスピーディにこなし、同時に品質アップとコストダウンを実現するもので、ますます効率化する粉粒体プロセスのメインマシンとして、あらゆる要望にお応えしています。
理想のスクリーンが選定できます。
スクリーンを選定する場合、ふるい分けられる材料の形状・性質・流量をはじめふるいの目的、据付条件・稼働条件・工場環境などを十分に考慮する必要があります。シンフォニアテクノロジーの振動スクリーンは、長年の実績と厳密なテストに基づいて製作され、さまざまな網目・容量・振動形式を組合せた豊富な機種を用意しています。このため使用条件のいかんを問わず、用途・目的に応じた最適なスクリーンが選定でき、生産性を確実に向上させます。

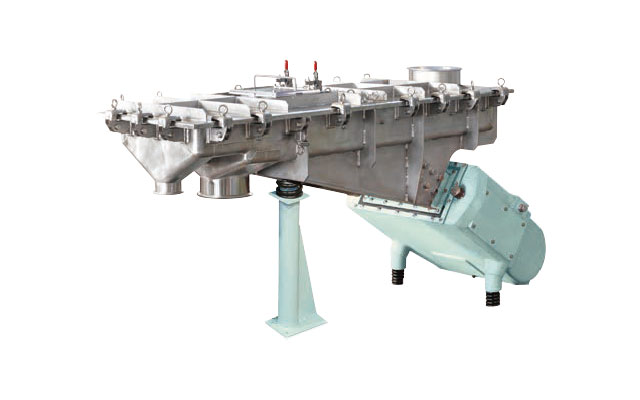

電磁スクリーン SF形
微振幅・高速振動の効能率タイプ

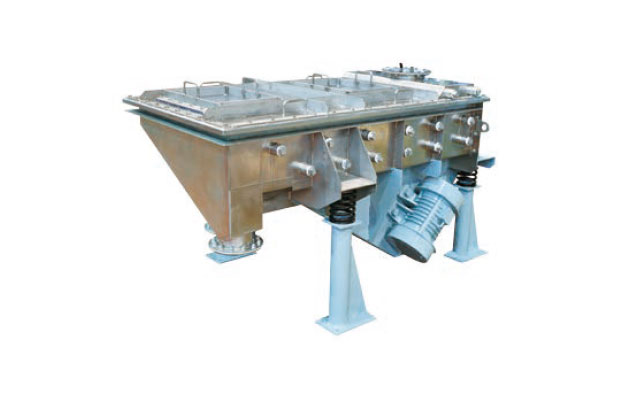

RVスクリーン RVS形
トラフ直撃ふるいの強力タイプ
下部駆動式（据置形）

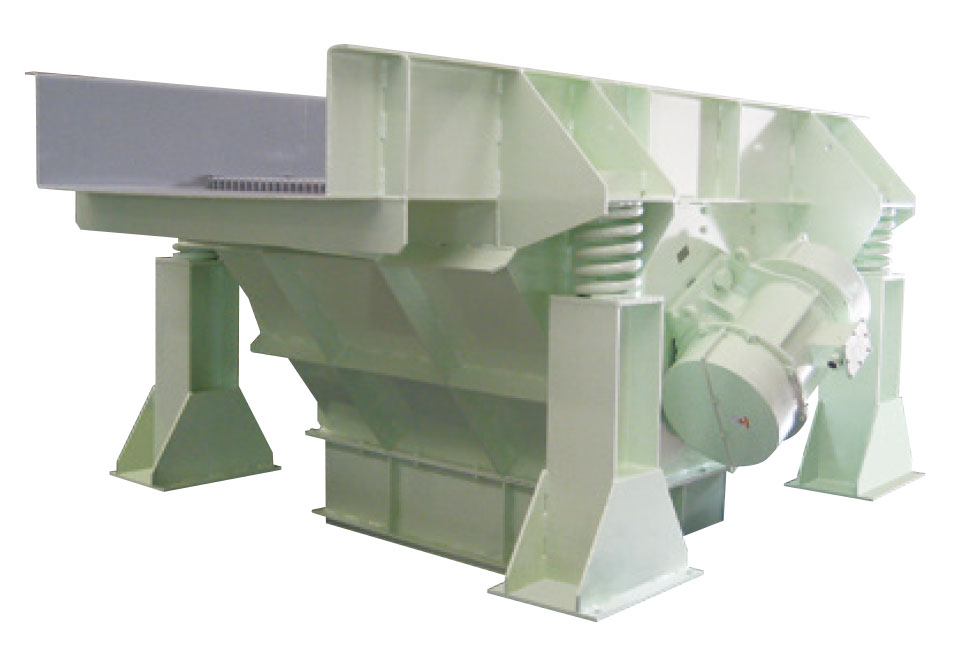

上部駆動式（据置形）

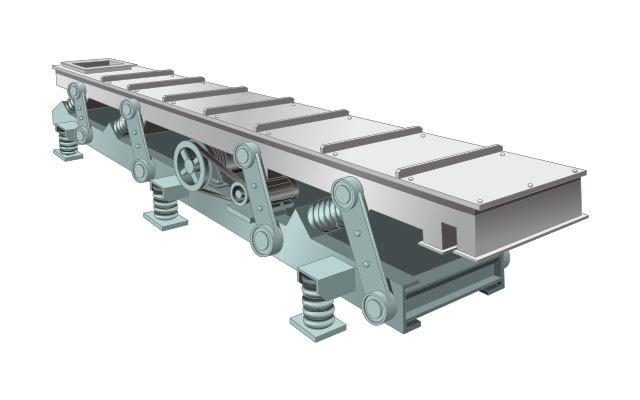

バランス形スクリーン SMVCB形
振動公害のない多用途タイプ
1段ふるい・2段ふるい
1段ふるい
2段ふるい

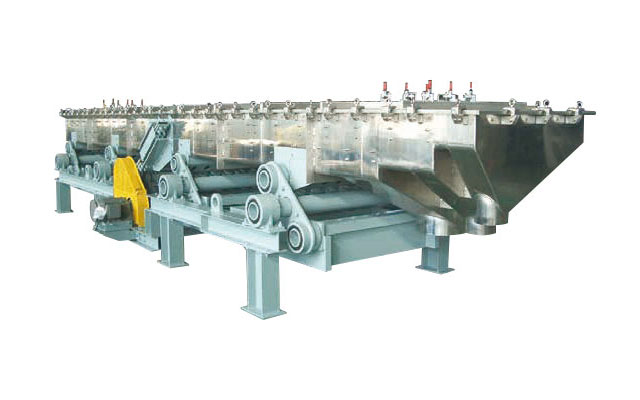

BMスクリーン SBM形
完全防振プラス高能率ふるいの理想タイプ
1段ふるい
2段ふるい
ウェーブスクリーン KRL形
ふるい網が波打つユニークタイプ

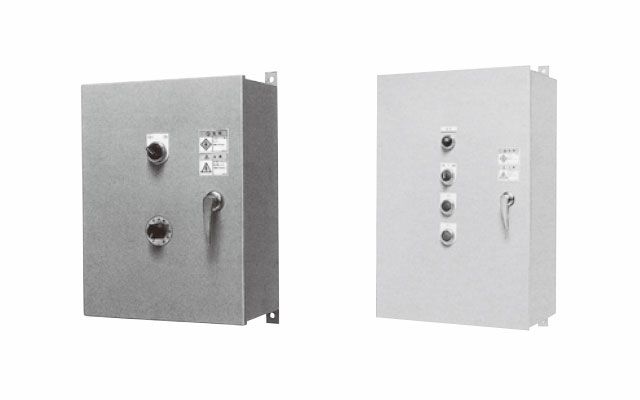

コントローラ
機種一覧表・特長
個々の業種や粉粒体にマッチした理想のふるい分けができます。
| 機種 | 用途 | 駆動方式 |
|---|---|---|
| 電磁スクリーン SF形 |
ホッパからの切出しを兼ねたふるいとしての使用例が多い。微粉の玉取り、樹脂ペレットのミスカット除去など、化学・食品工業の微細粉処理に最適。計量機と組合わせて使用される例も多い。 | 電磁石による振動と板ばねの共振作用を利用した直接駆動方式 |
| RVスクリーン RVS形 |
汎用性に富み、飼料、食品、化学、窯業、鉄鋼など、広範囲の分野に適用される。 主に1800×2000(mm)までの中形に適する。 |
振動モータをトラフに直接取付け、トラフ及び網に振動を直接伝える駆動方式 |
| バランス形スクリーン SMVCB形 |
各種産業分野で広範囲に使用され、ふるい分けと同時に搬送コンベヤとしての機能も発揮する。 鋳物砂、樹脂粉末、ペレット、砂糖、研磨材、石炭粉、アルミナなど。 |
三相誘導電動機、偏心シャフトによる共振形弾性駆動方式 |
| BMスクリーン SBM形 |
用途が広く、特に密閉、長尺構造が容易にでき、化学・食品工業などの細粉、微粉の処理に最適。 完全バランス形のため階上設置に適している。 |
三相誘導電動機、偏心シャフトによる完全バランス形弾性駆動方式 |
| ゴムスプリングスクリーン RSH形 |
コークス、焼結鉱、鉄鉱石など比較的重量物の微粉から小塊物の切出しふるい分け処理に適用される。 | 三相誘導電動機、アンバランスウェイト、ゴムスプリングによる共振形駆動方式 |
| リニアドライブスクリーン LDS形 |
大形のスクリーンとしてコークス、石炭、焼結鉱、鉄鉱石、石灰石、砕石などのふるい分けに使用される。 乾式および水洗ふるい、いずれにも適用可能。 |
三相誘導電動機、アンバランスウェイトにより直線運動を得る強制駆動方式 |
| グリズリフィーダ GF･RGH･RVG形 |
鉱山、砕石工業、鉄鉱石、石炭、成形炭などの切出し粗ふるいに適用される。 | GF …電磁石式 RGH…電動機式 RVG…振動モータ式 |
| ウェーブスクリーン KRS形 |
付着や目詰まりなどにより、従来のスクリーンでは連続して操業できなかった粉粒体材料に広く適用でき特に野積みの原料のような水分の多い材料に最適。 | 三相誘導電動機、アンバランスウェイトにより円振動、共振用ゴムばねによる網の伸縮運動を得る強制共振の組み合わせ駆動方式 |
| 機種 | 振幅(mm) | 振動数 50/60Hz(回/分) |
振幅 調整 |
目詰 防止 |
推奨目開き | 防爆 構造 |
据付方法 | ||
|---|---|---|---|---|---|---|---|---|---|
| 電磁スクリーン SF形 |
0～1.5 | 3000/3600 | ○ | - | 150メッシュ～50mm | ※ | 据置・吊下 水平または 準水平 |
||
| RVスクリーン RVS形 |
4P | 2～4 | 1450/1710 | △ | タッピング ボール |
150メッシュ～30mm | ※ | 据置・吊下 水平または 傾斜 |
|
| 8P | 5～8 | 720/850 | |||||||
| バランス形スクリーン SMVCB形 |
8～18 | 450～650 | △ | タッピング ボール |
150メッシュ～50mm | - | 据置 水平または 準水平 |
||
| BMスクリーン SBM形 |
8～20 | 450～650 | △ | タッピング ボール |
150メッシュ～50mm | ※ | 据置 水平または 準水平 |
||
| ゴムスプリングスクリーン RSH形 |
6～7 | 約1100 | ○ | タッピング ボール |
150メッシュ～10mm | - | 据置・吊下 水平または 傾斜 |
||
| リニアドライブスクリーン LDS形 |
9～13 | 6P | 980/- | - | - | 5mm～50mm | ※ | 据置 傾斜 |
|
| 8P | -/880 | ||||||||
| グリズリフィーダ GF形 |
0～1.5 | 3000/3600 | ○ | ◎ | グリズリバー 目開15mm以上 |
※ | 据置・吊下 準水平または傾斜 |
||
| グリズリフィーダ RGH形 |
6～7 | 約1100 | ○ | - | |||||
| グリズリフィーダ RVG形 |
2～8 | 720～850 | △ | ※ | |||||
| ウェーブスクリーン KRS形 |
本体振幅約6 スクリーン振幅約16 |
約900 | △ | スクリーン自体の 張りとゆるみ |
2mm～40mm | - | 据置 傾斜 |
||
1. ○印は運転中に調整可能 △印は停止時に調整可能。
2. ◎印はタッピングボールなしで目詰防止作用があります。
3. ※印の機種はご要望に応じ防爆構造も製作いたします。(駆動部のみ)
ふるい網について
ふるい網には、織網、パンチメタル、ゴム網、グリズリバーなどがあります。したがって、これらのうちいずれを使用するかは、スクリーンの処理効率を左右するキーポイントになります。
- 織網
平織、フラットトップ織が主に使用されますが、粘性物質のふるい分けまたは、大量処理の場合にはトンキャップ、タイロッドが使用されます。材質は硬鋼線を標準としますが、用途により亜鉛メッキ線、ステンレス鋼線を用います。 - パンチメタル

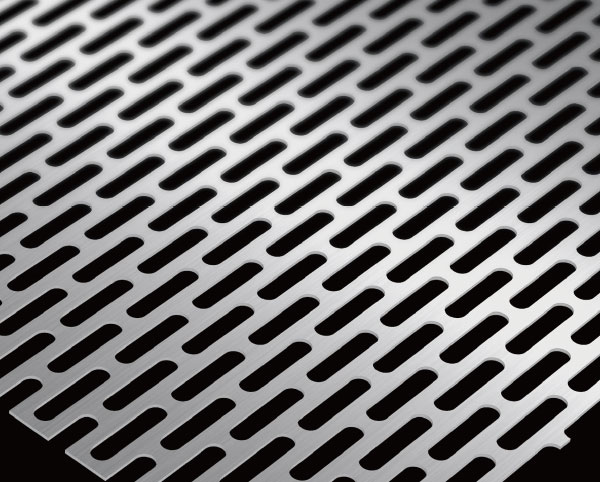

角孔が主に使用されていますが、このほか丸孔、六角孔、長孔などがあります。材質は普通鋼板を標準としますが、用途に応じて高張力鋼板、ステンレス鋼板を用います。 - ゴム網
角孔、丸孔、長孔などがあり、ふるい目が小さくなると長孔を使用します。構造はメーカーによって異なり、耐摩耗性のゴム板を打抜いたものや、補強コードや補強板を埋込んだ金型成形のものもあります。 - グリズリバー
- くし歯

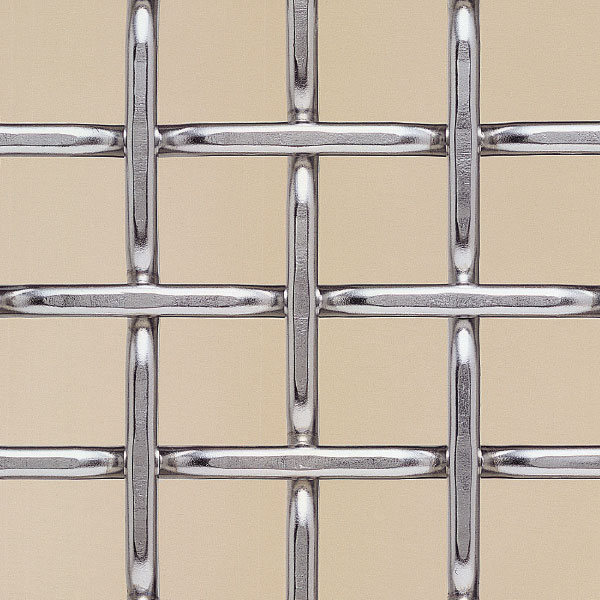

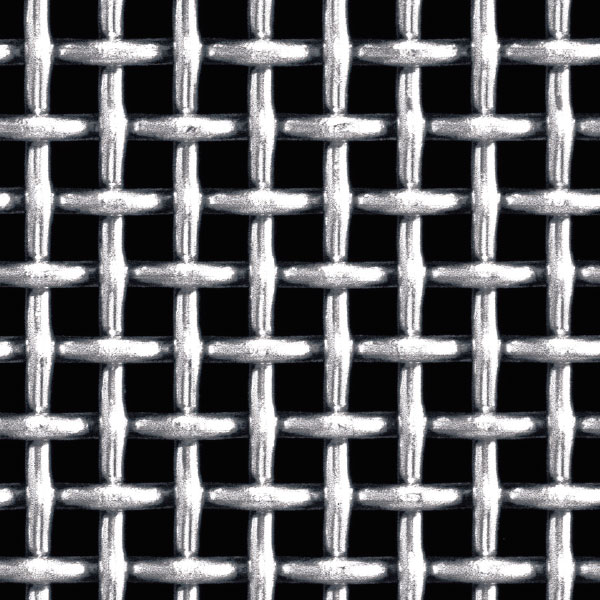

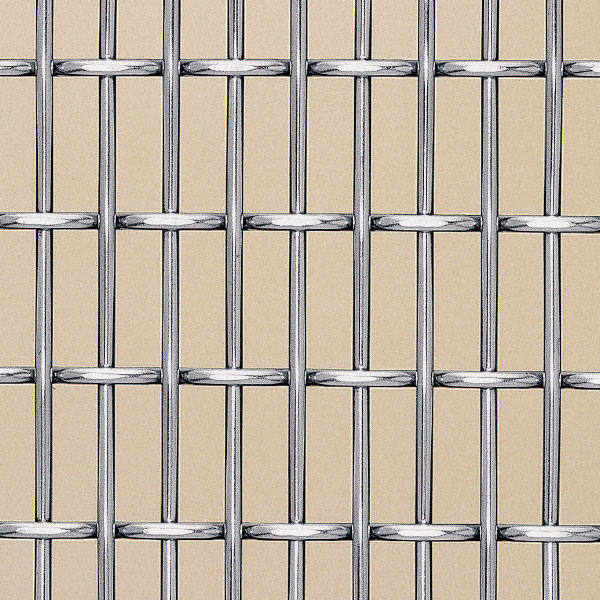

織網
平織
フラットトップ織
トンキャップ
タイロッド

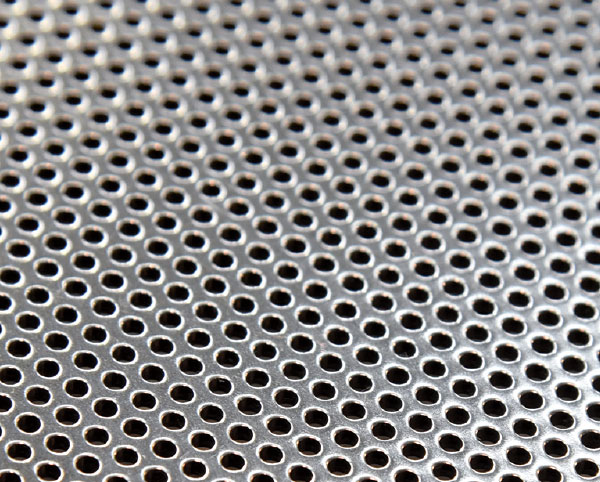

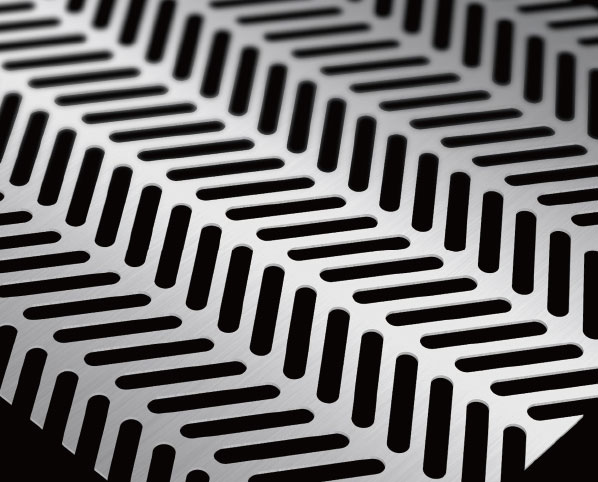

パンチメタル

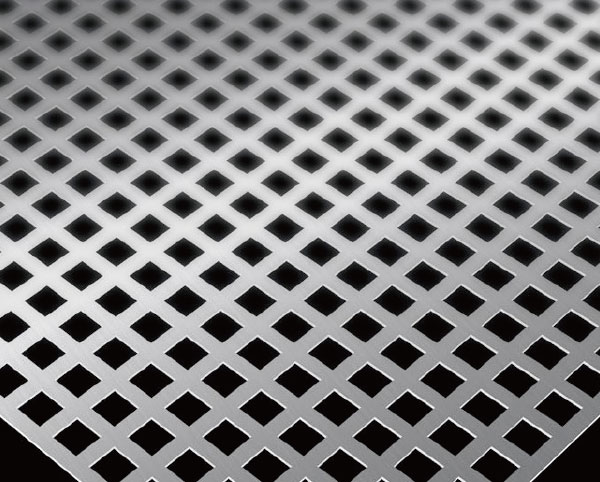

角孔
丸孔
長孔
ヘリングボーン

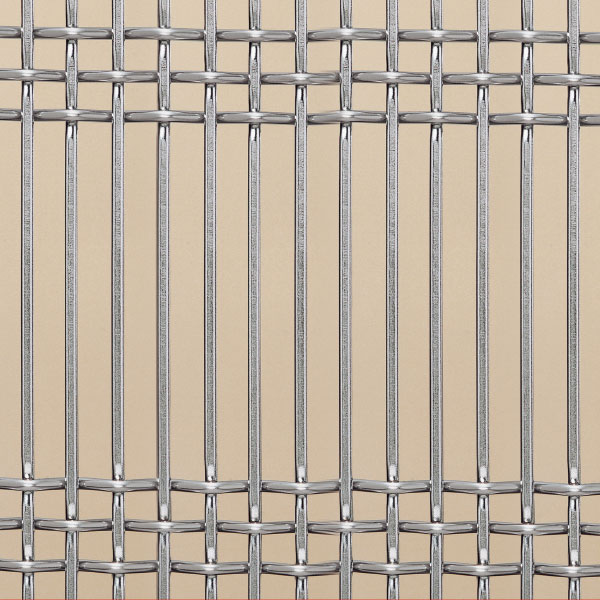

特殊網

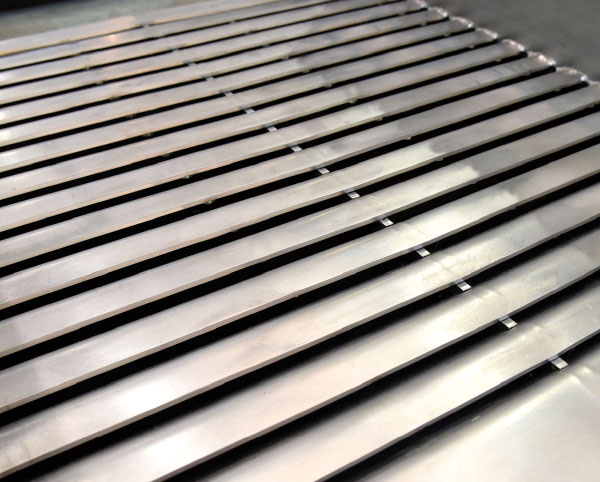

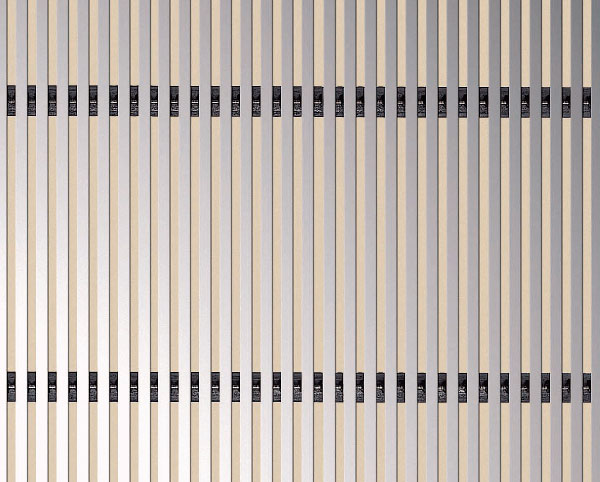

ウエッジワイヤ
ルーバー

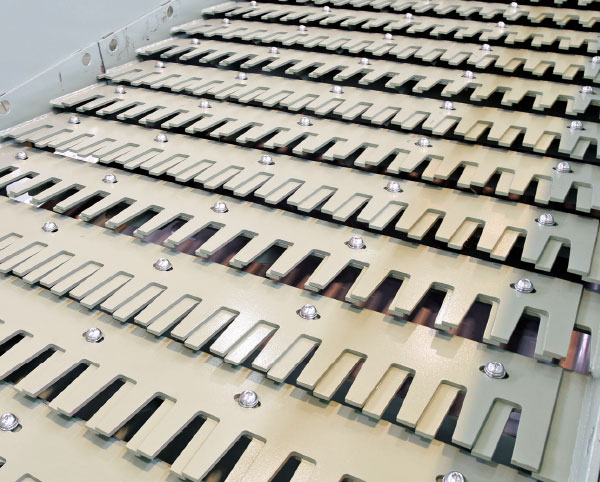

くし歯
JIS標準ふるい規格（細目用）
| 呼び 寸法 (μm) |
ふるい目の開き | 針 金 (mm) | 換算 メッシュ |
対応の タイラー メッシュ |
空間率 (%) |
タイラー 目開き (mm) |
|||
|---|---|---|---|---|---|---|---|---|---|
| 寸 法 (mm) | 許容差(%) | 径 | 許容差 | ||||||
| 平均 | 最大 | ||||||||
| 5660 4760 4000 |
5.66 4.76 4.00 |
土2.5 土2.5 土2.5 |
10 10 10 |
1.600 1.290 1.080 |
土0.040 土0.040 土0.040 |
3.5 4.2 5 |
3.5 4 5 |
60.8 61.8 62.0 |
5.613 4.699 3.962 |
| 3360 2830 2380 2000 |
3.36 2.83 2.38 2.00 |
土3 土3 土3 土3 |
10 10 10 10 |
0.870 0.800 0.800 0.760 |
土0.030 土0.030 土0.030 土0.030 |
6 7 8 9.2 |
6 7 8 9 |
63.1 60.8 56.0 52.5 |
3.327 2.794 2.362 1.981 |
| 1680 1410 1190 1000 |
1.68 1.41 1.19 1.00 |
土3 土3 土3 土5 |
10 10 10 15 |
0.740 0.710 0.620 0.590 |
土0.025 土0.025 土0.025 土0.025 |
10.5 12 14 16 |
10 12 14 16 |
48.2 44.2 43.2 39.6 |
1.651 1.397 1.168 0.991 |
| 840 710 590 500 |
0.84 0.71 0.59 0.50 |
土5 土5 土5 土6 |
15 15 15 15 |
0.430 0.350 0.320 0.290 |
土0.025 土0.025 土0.020 土0.020 |
20 24 28 32 |
20 24 28 32 |
43.8 44.9 42.0 40.1 |
0.833 0.701 0.589 0.495 |
| 420 350 297 250 |
0.42 0.35 0.297 0.250 |
土6 土6 土6 土6 |
25 25 25 25 |
0.290 0.260 0.232 0.174 |
土0.020 土0.020 土0.015 土0.015 |
36 42 48 60 |
35 42 48 60 |
35.0 32.9 31.5 34.8 |
0.417 0.351 0.295 0.246 |
| 210 177 149 125 |
0.210 0.177 0.149 0.125 |
土6 土6 土6 土6 |
25 25 40 40 |
0.153 0.141 0.105 0.087 |
土0.015 土0.015 土0.015 土0.015 |
70 80 100 120 |
65 80 100 115 |
33.5 31.0 34.4 34.8 |
0.208 0.175 0.147 0.124 |
| 105 88 74 63 |
0.105 0.088 0.074 0.063 |
土6 土7 土7 土7 |
40 40 60 60 |
0.070 0.061 0.053 0.039 |
土0.010 土0.010 土0.010 土0.005 |
145 170 200 250 |
150 170 200 250 |
36.0 34.9 34.0 38.1 |
0.104 0.088 0.074 0.061 |
| 53 44 37 |
0.053 0.044 0.037 |
土8 土8 土8 |
60 60 90 |
0.380 0.028 0.026 |
土0.005 土0.005 土0.005 |
280 350 400 |
270 325 400 |
33.9 37.3 34.5 |
0.053 0.043 0.038 |

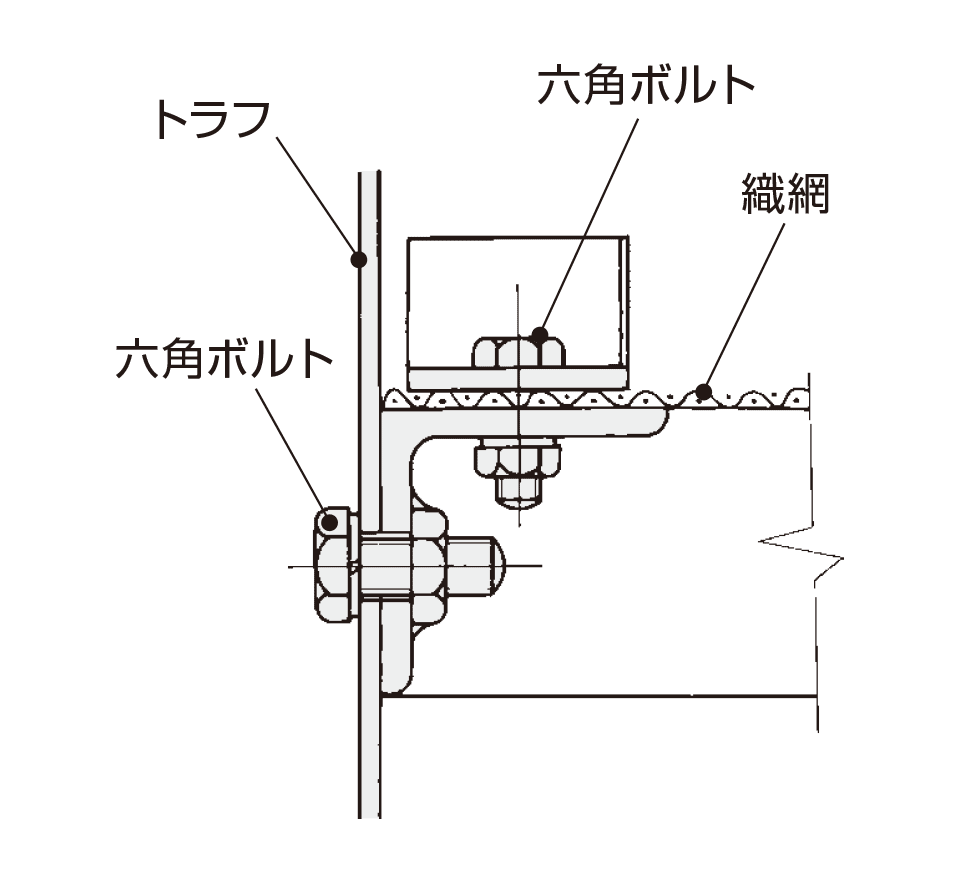

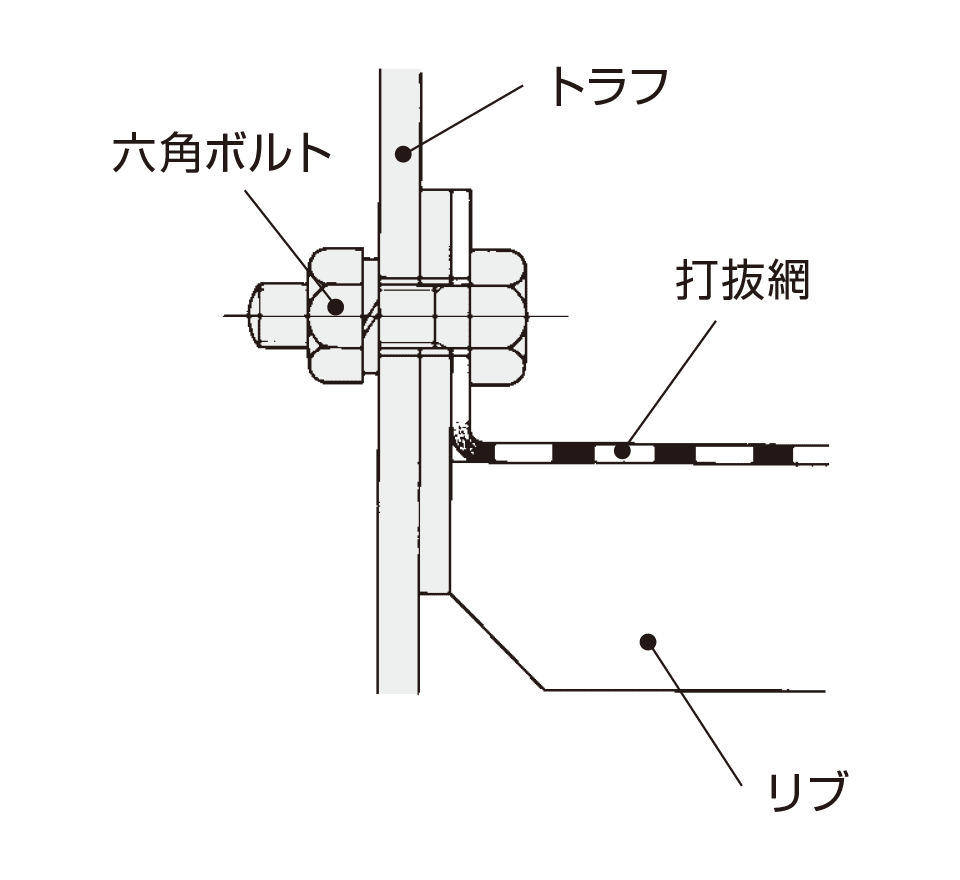

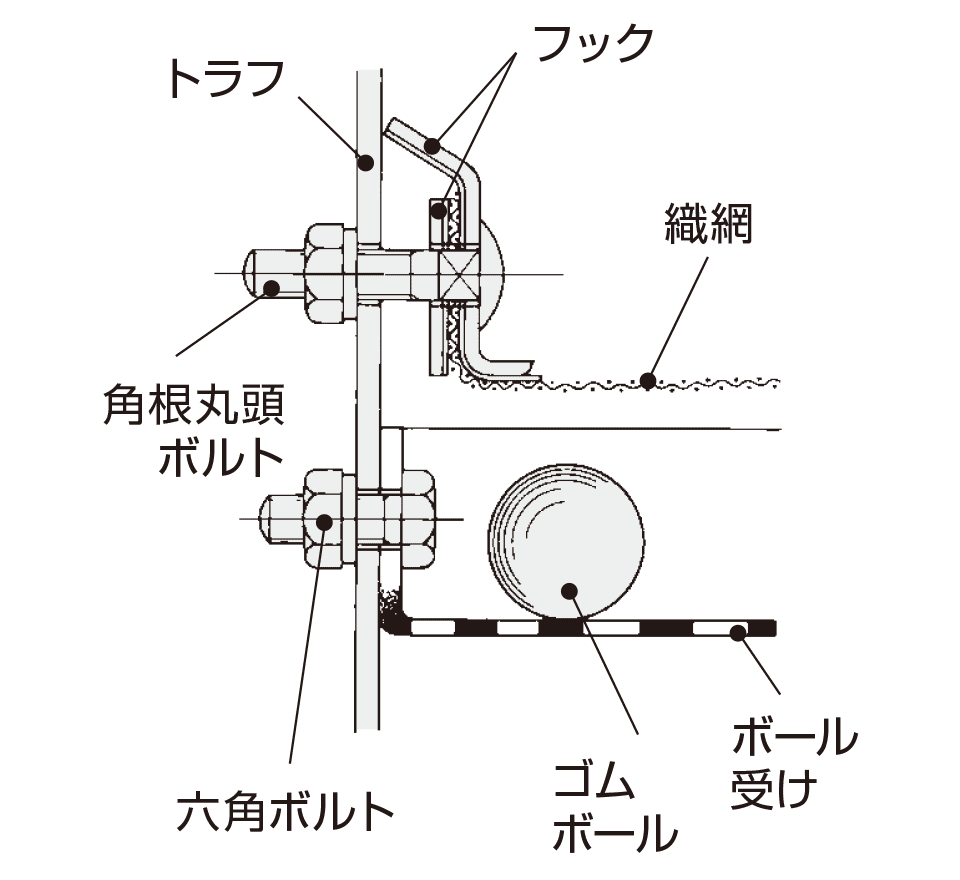

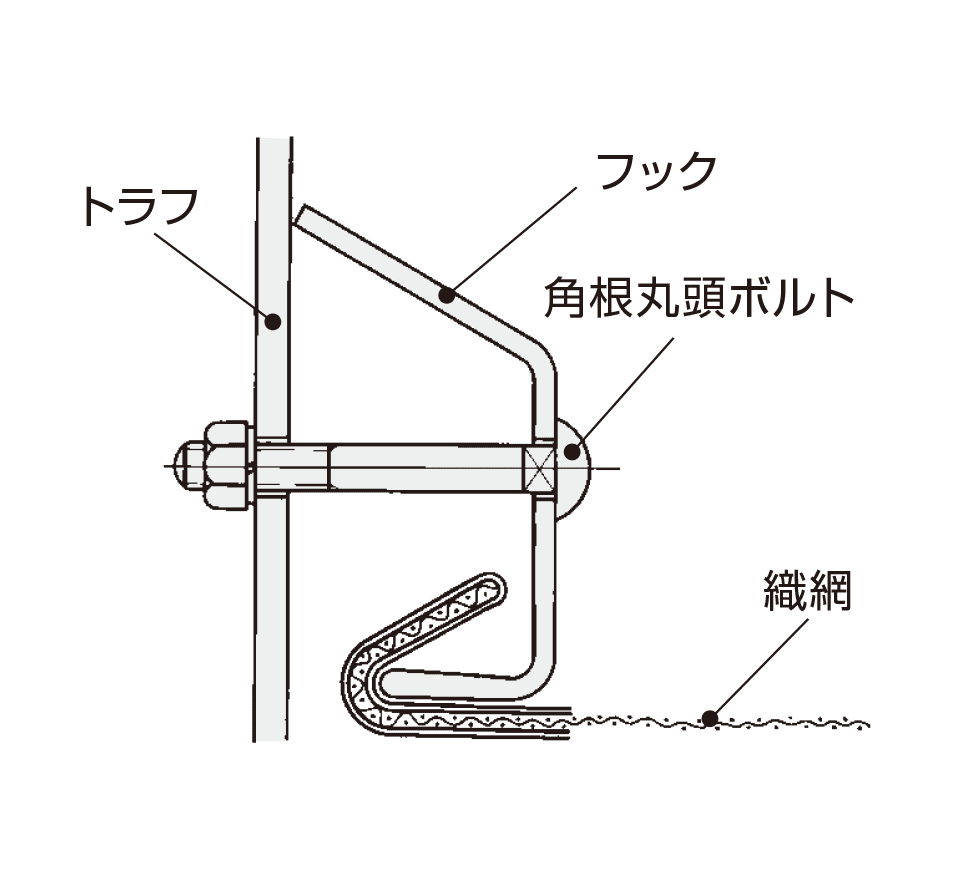

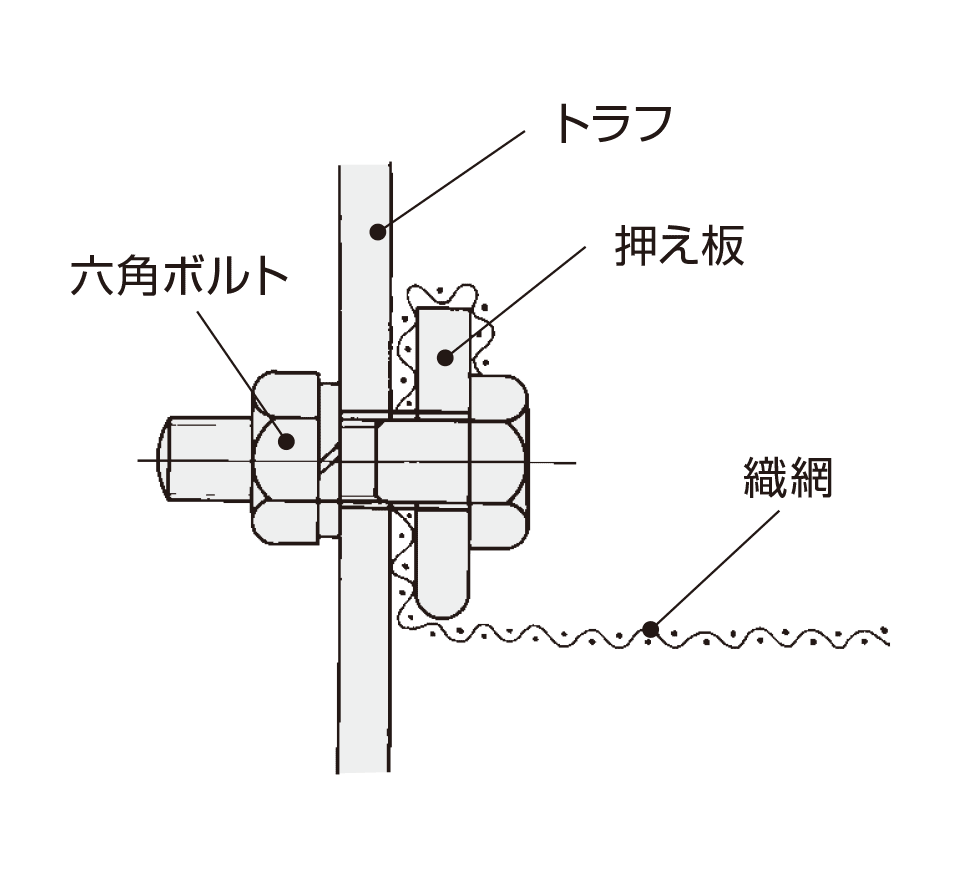

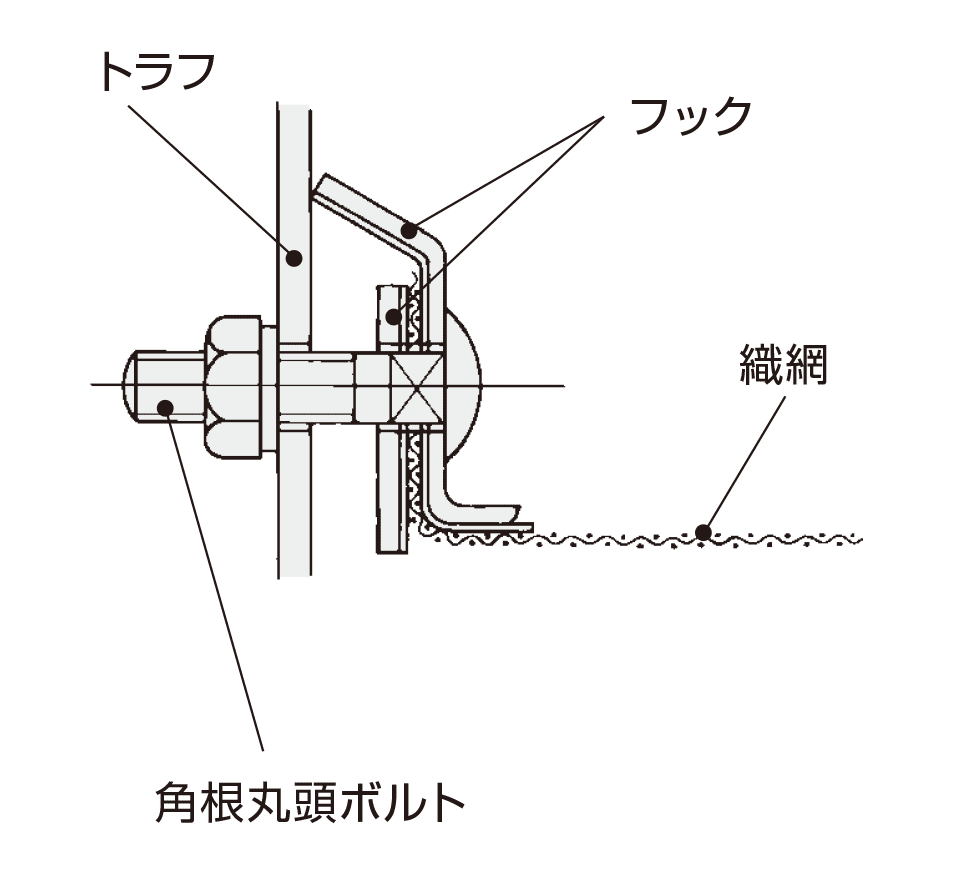

網の取付方法
1
2
3
4
5
6
各種出入口およびカバー応用例

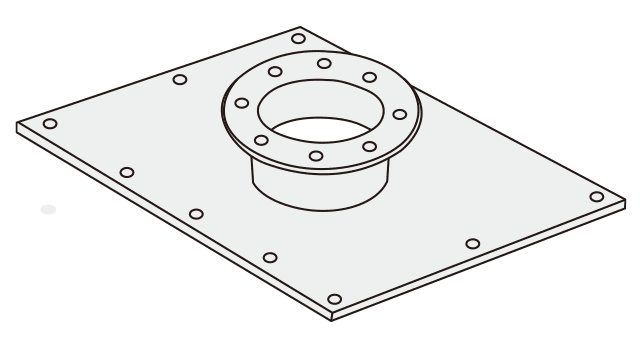

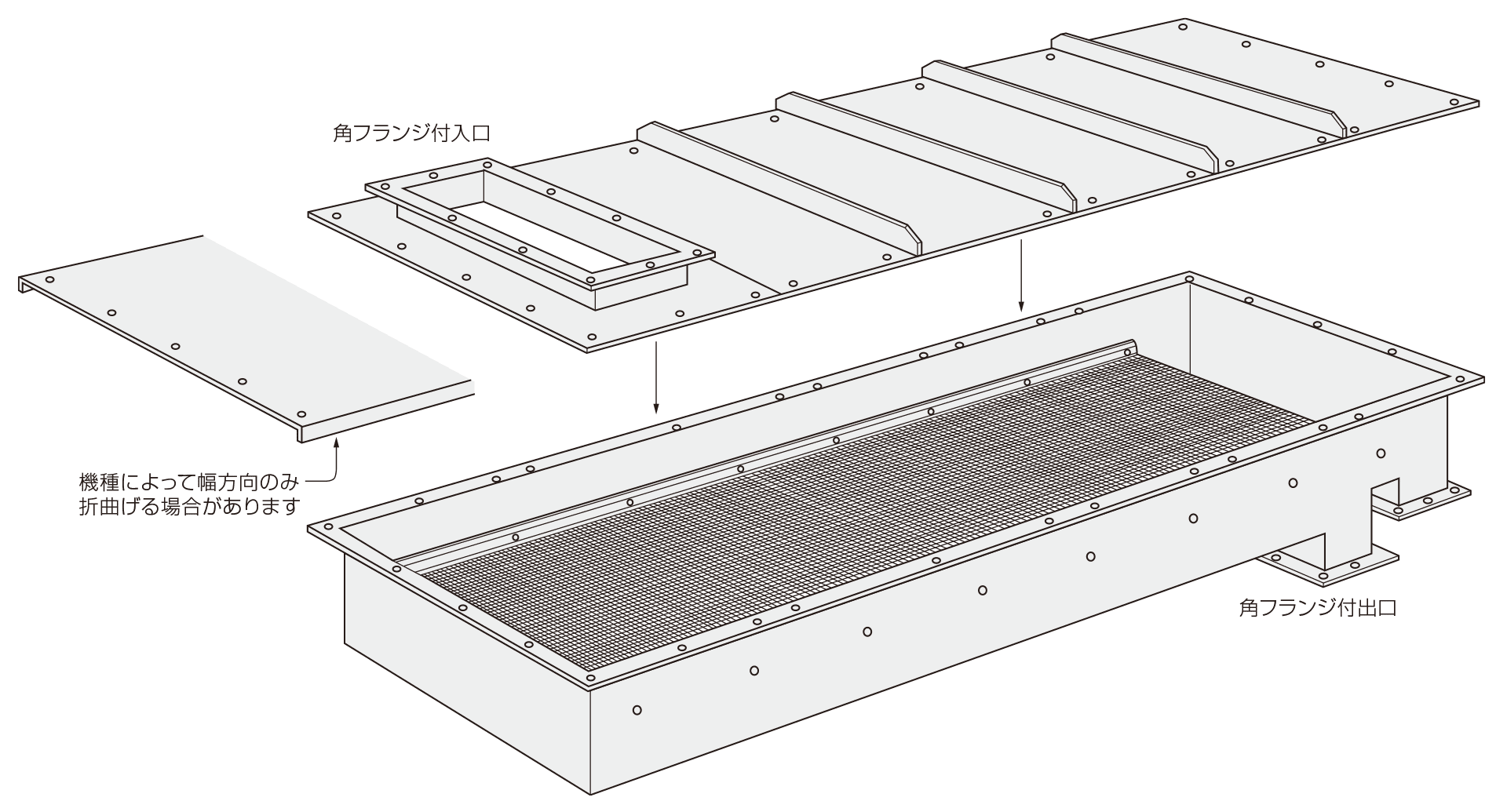

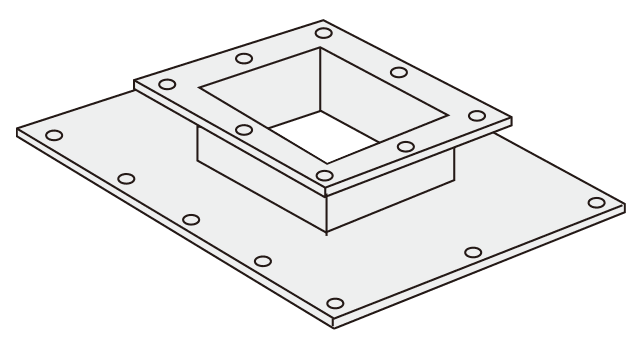

角フランジ付入口

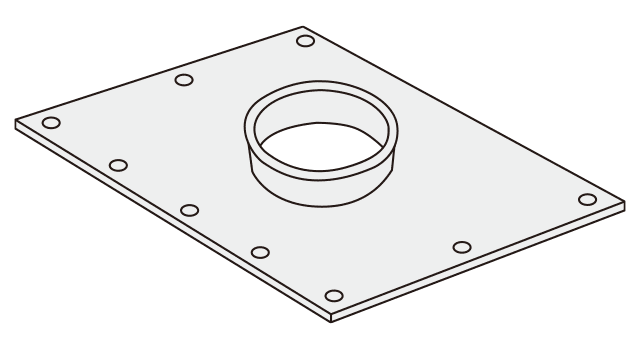

丸フランジ付入口

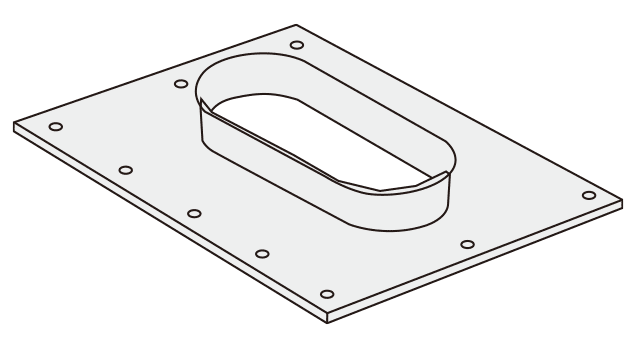

長円入口
丸入口

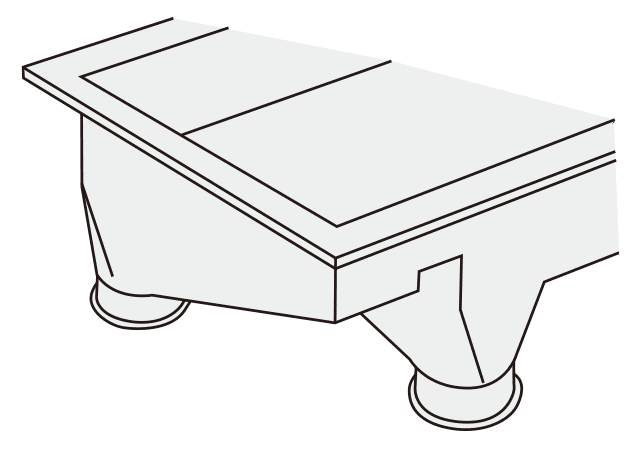

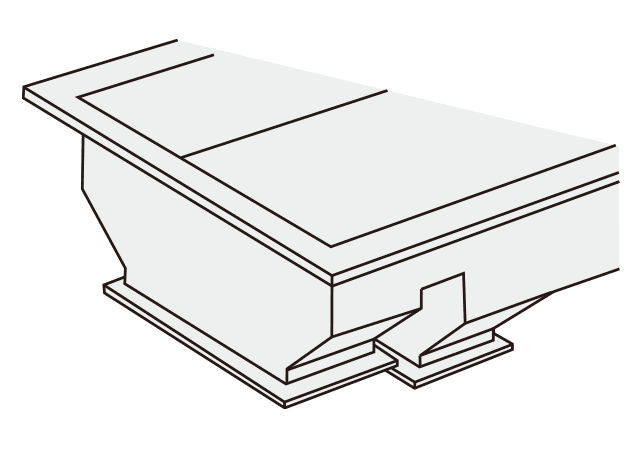

角フランジ付出口

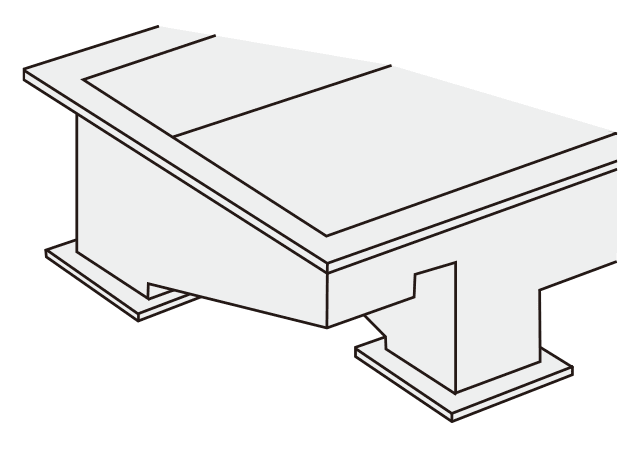

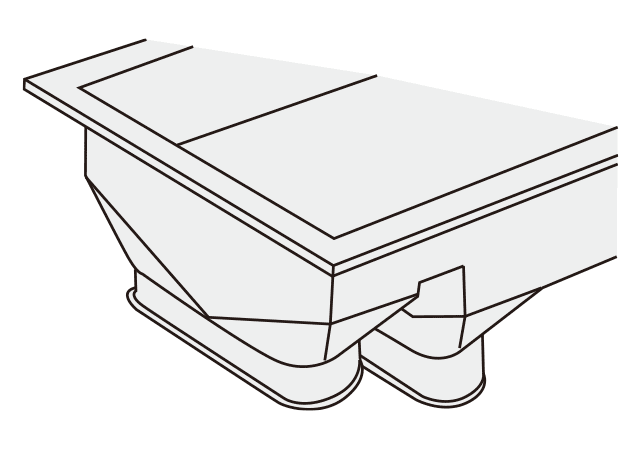

長円出口

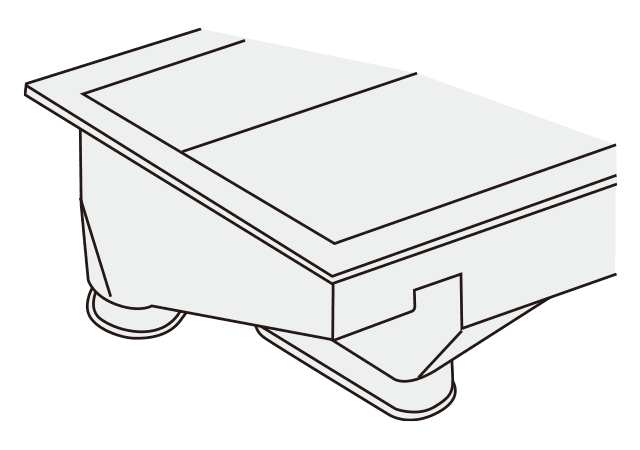

丸形出口
フランジ付出口
長円、丸形出口

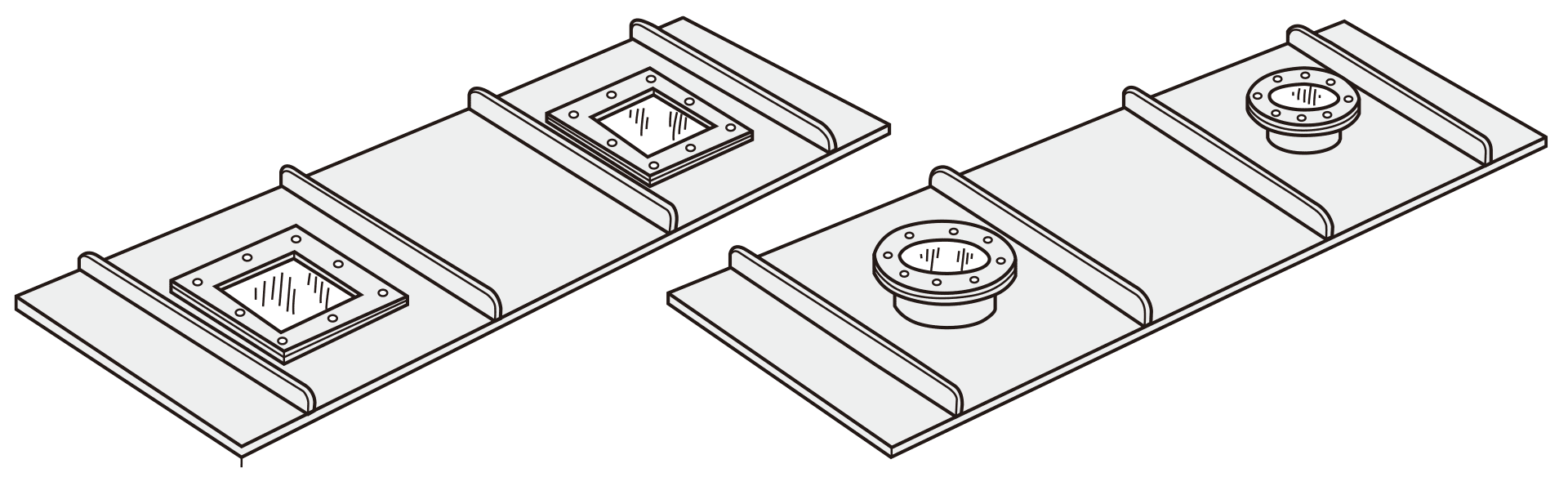

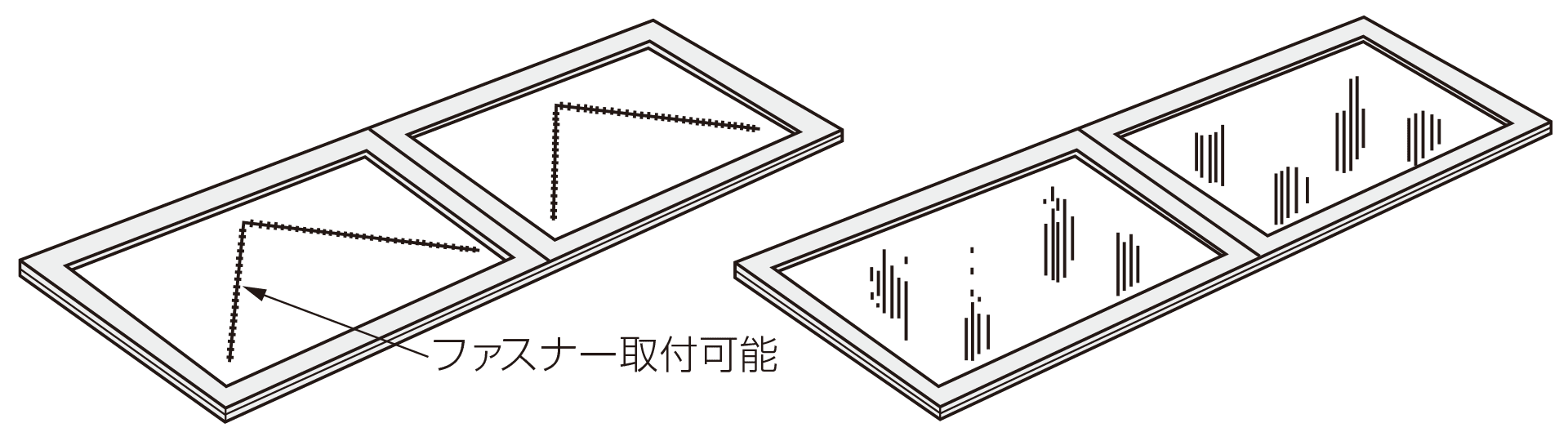

点検窓付カバー
カバー：鉄、ステンレス
点検窓：軟・硬質塩化ビニール、アクリル、ポリカーボネート、ゴムキャップ、またはカバーと同質のメクラ板
左：不透明カバー（キャンバス、ナイロンターポリン）
右：透明カバー（軟・硬質塩化ビニール、アクリル、ポリカーボネート）
標準カバー（鉄またはステンレス）
その他振動スクリーンおよび関連振動機器
選別、整粒に…最も高速・均一なふるい分け。
ゴムスプリングスクリーンRSH形
アンバランスウェイト形発振器と、ゴムスプリングの共振作用を利用した直線振動形のスクリーン。振幅が大きいため、能率的です。構造上、保守・調整が容易で処理量は制御器で簡単に調整できます。
鋳造砂処理用。鋳枠から砂と鋳物を迅速分離。
シェイクアウトマシン
鋳込みされた鋳型に振動を与え、鋳枠から製品と砂を能率よく分離する鋳造砂処理用の振動機です。駆動用振動モータは分離する製品の大きさや砂の状態に合わせて自由に振幅調整ができます。製品はデッキプレート上から次行程に輸送されます。操作・保守・点検はきわめて簡単です。砂処理ラインの合理化に最適です。
中塊・大塊原料を粗ぶるいしながら大量供給。

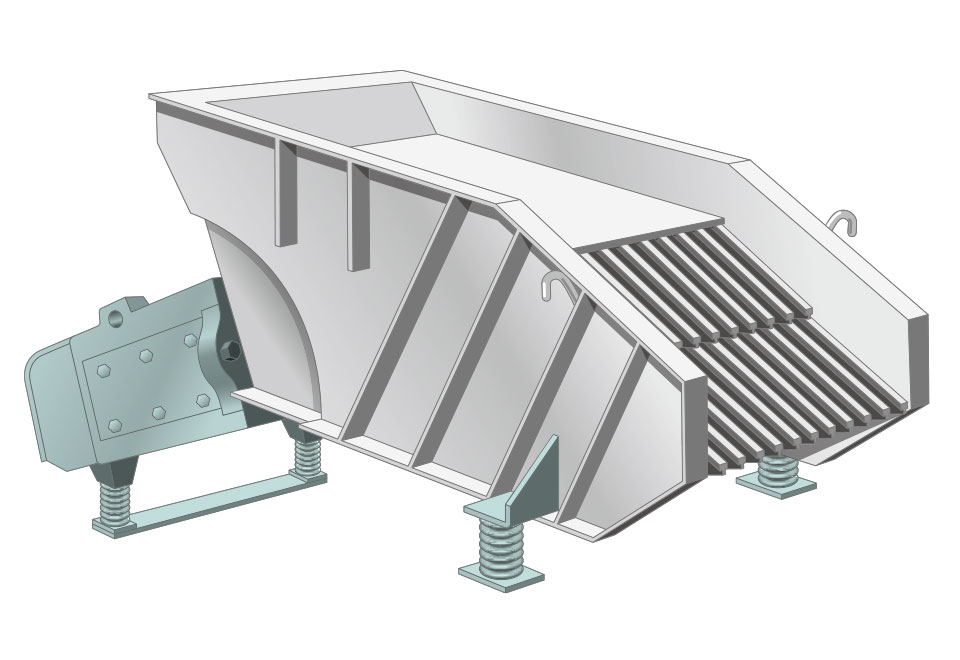

グリスリフィーダGF形
半波の脈流電流で電磁石を励磁し、これによって得られる高速・強力な振動で駆動。ふるい効率が抜群で、鉱石、砕石、石灰など大容量の粗ぶるいを高能率で行います。処理量は自由に調整できます。過酷な使用にビクともしない堅牢構造。

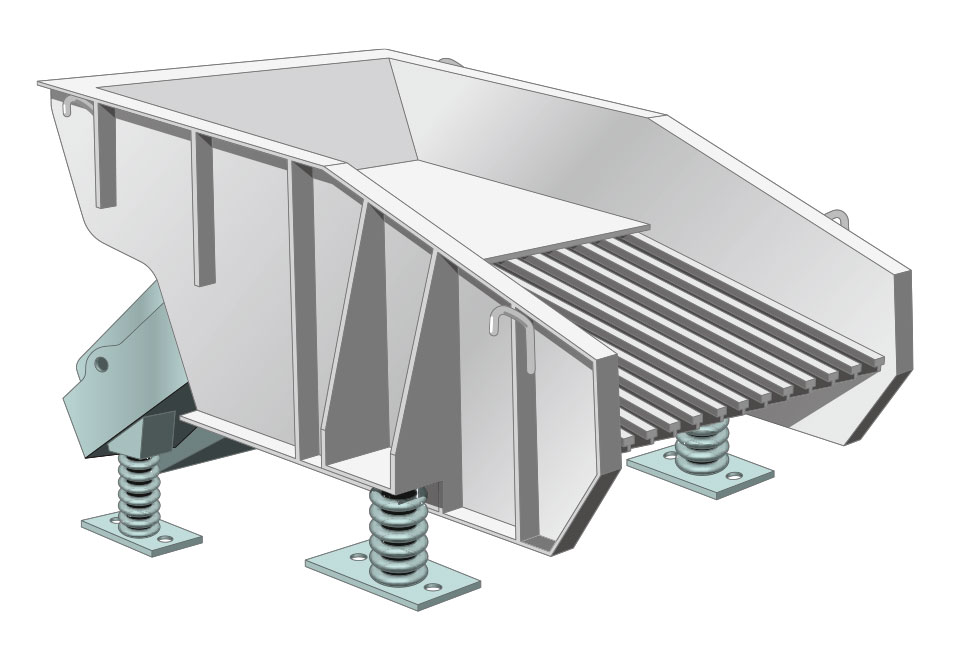

ゴムスプリンググリズリフィーダRGH形
アンバランスウェイト発振器と、ゴムスプリングの共振作用を効果的に応用した直線振動タイプ。小さな駆動力で大容量の粗ぶるいが行える万能タイプです。もちろんGF形同様、使用条件を問わず安定した粗ぶるい性能を発揮します。

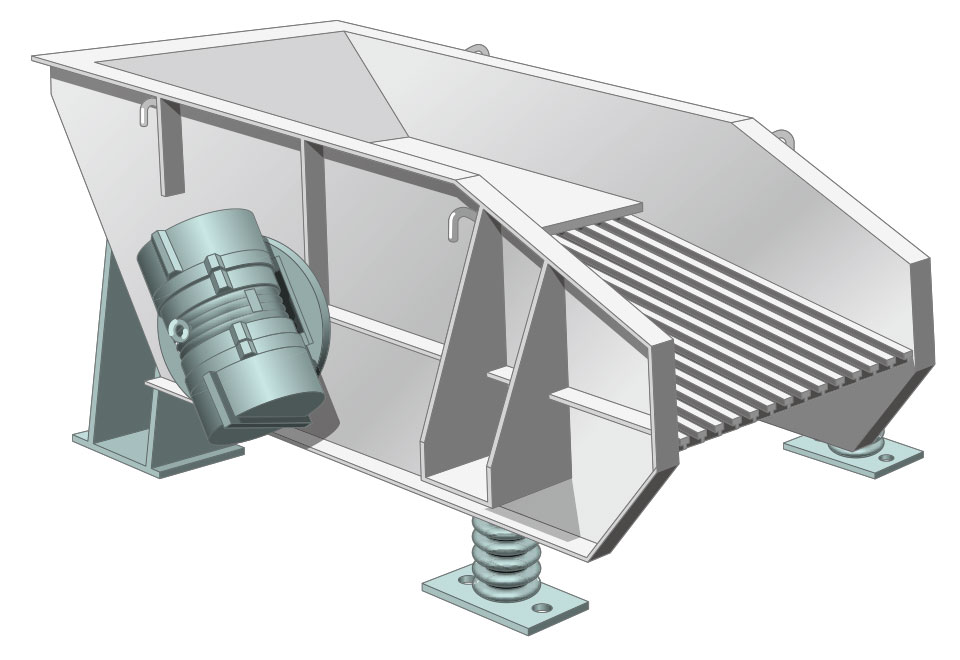

RVグリズリフィーダRVG形
振動モータをトラフに直接取付けた強制振動タイプ。構造上、軽量かつ堅牢。またトラフへの振動伝達効率がよく、材料の付着による振幅増大現象がないため、稼働がきわめて安定しています。
付着性材料に最適な強力スクリーン。

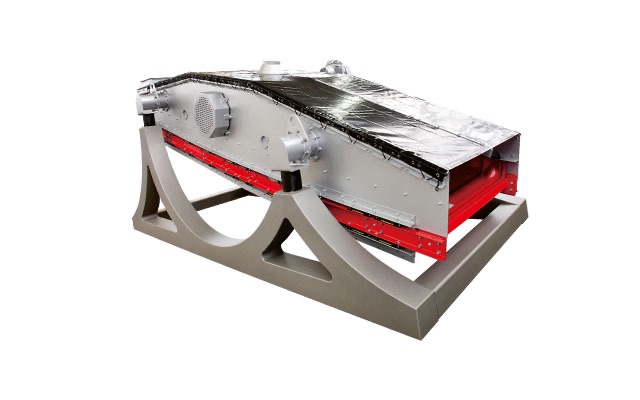

ウェーブスクリーン
「張り」「たるみ」を交互に繰り返すふるい網のダイナミックな振動により、付着性材料のふるい分けに最適。水分が多く、目詰まりや付着しやすい材料に幅広く適用でき、連続操業が可能です。
