コントローラ
用途、材料に応じた最適振動が得られます。
シンフォニアテクノロジーでは、バイブレーティングフィーダ、リニアフィーダ、バイブレータ、パッカの各電磁振動機器駆動用として各種のコントローラを用意しています。汎用性の高い《標準コントローラ》、電圧変動や負荷変動の影響を防ぎ常に安定した振幅が得られる《定振幅コントローラ》、およびダイヤルひとつで最適の振動条件が設定できる《VFレギュレータ》があります。使用機種、使用目的に応じてお選び下さい。いずれもコンパクトで使いやすいコントローラです。

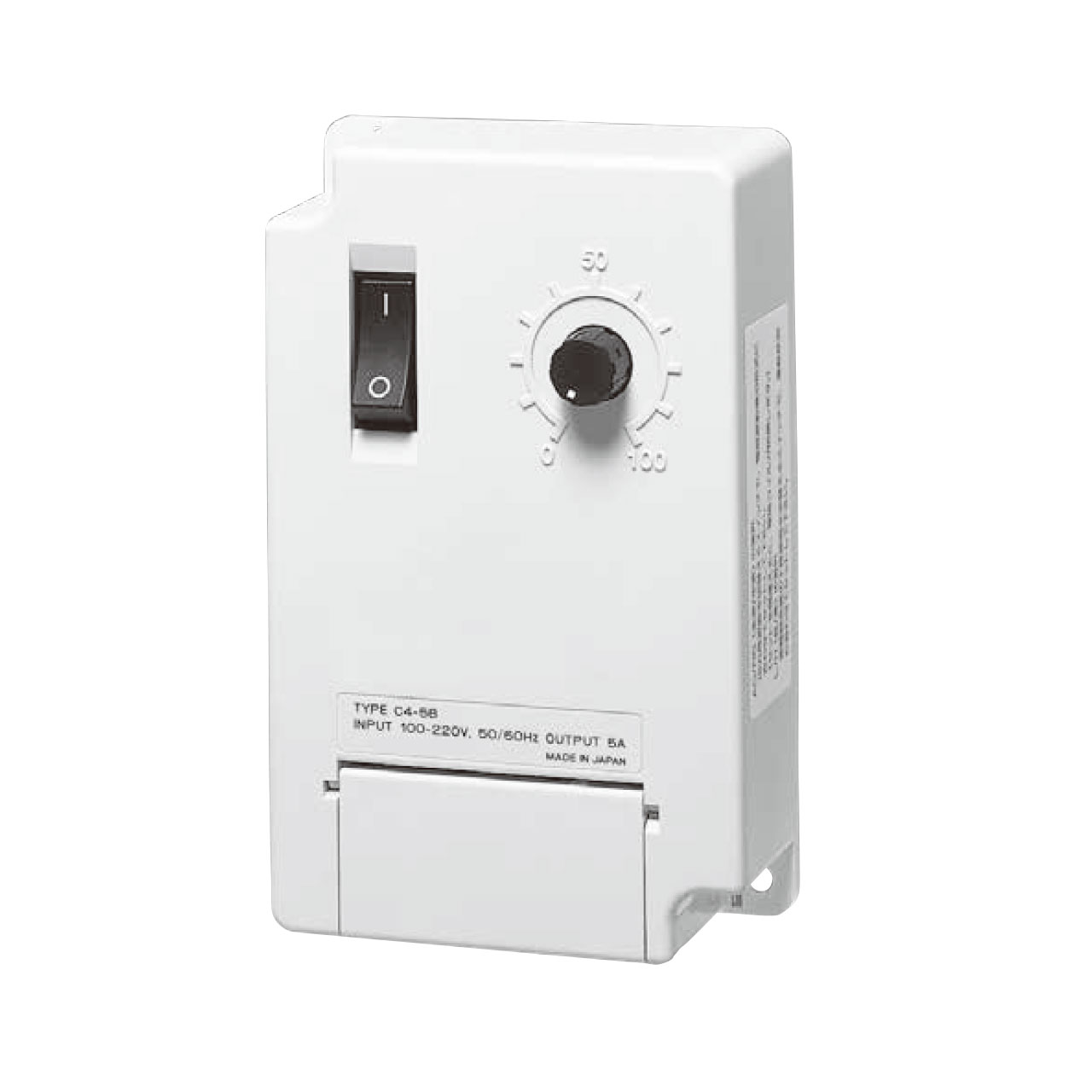

電磁振動機器用標準コントローラ C4-5B
各種電磁振動機器に幅広く適用できるコントローラです。前面のダイヤルで振動を自在に調整でき、用途、目的に応じて能力をフルに発揮させます。

仕様・適用表
標準仕様と適用表
形式 | C4-5B | ||
---|---|---|---|
入力電源 | 100/110V 200V/220V 50/60Hz (共用) | ||
出力 | DC5A (全波、半波) | ||
重量 | 0.2kg | ||
適用振動機 | バイブレータ | パッカ | コントローラ形式 |
V-2B V-4C V-10A |
- | C4-5B (全波) AC側 | |
V-20B V-30C VG-60 VG-80 |
VP-30C VGP-60 VGP-80 |
C4-5B (半波) RC側 |
標準塗装色:マンセル 5Y7/1
樹脂カバーは簡易閉鎖構造のため粉塵の多い場所でのご使用は故障の原因となりますので、粉塵のない場所に取付けてください。
コントローラは振動のない場所に取付けてください。

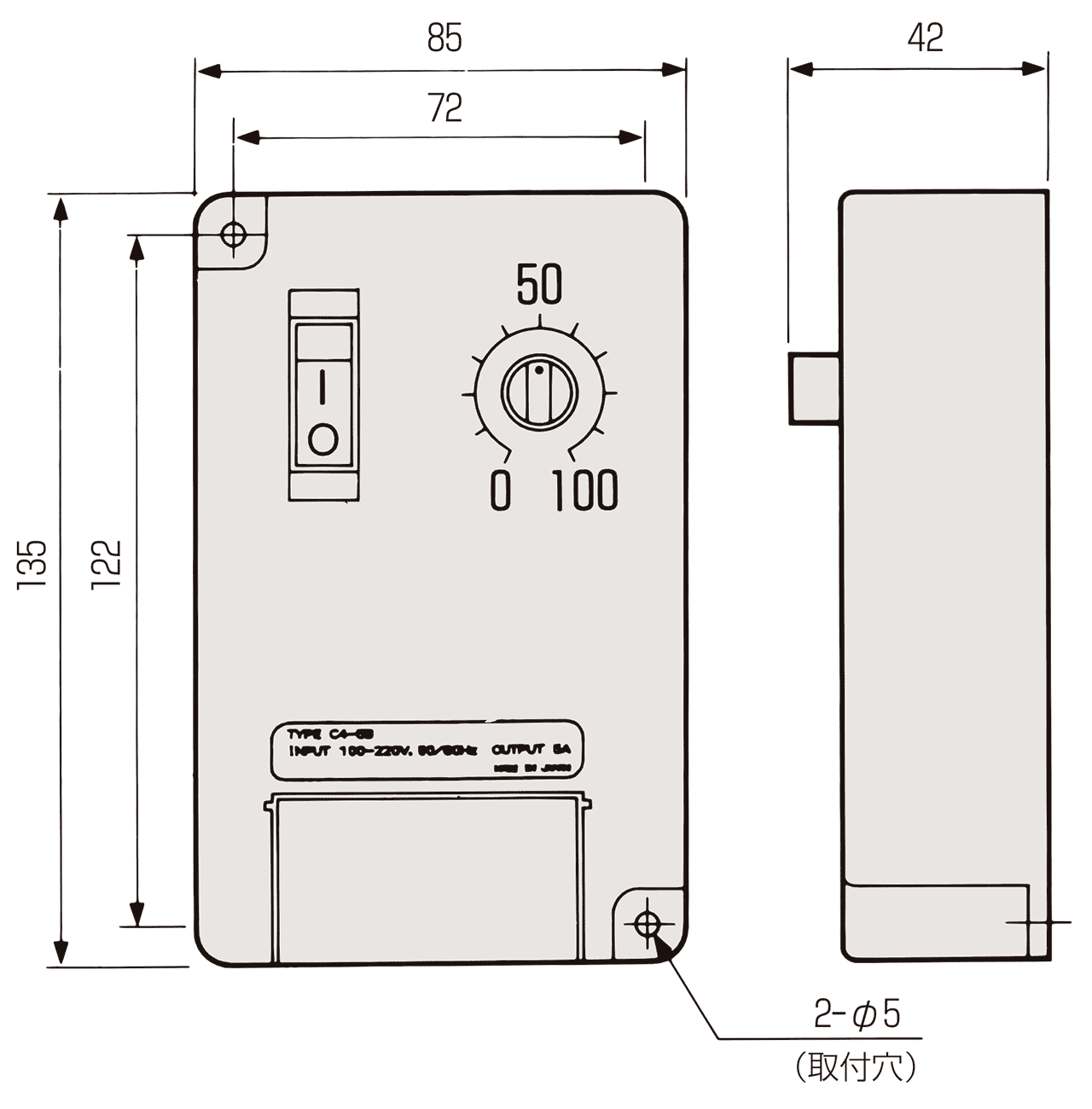

外形寸法図

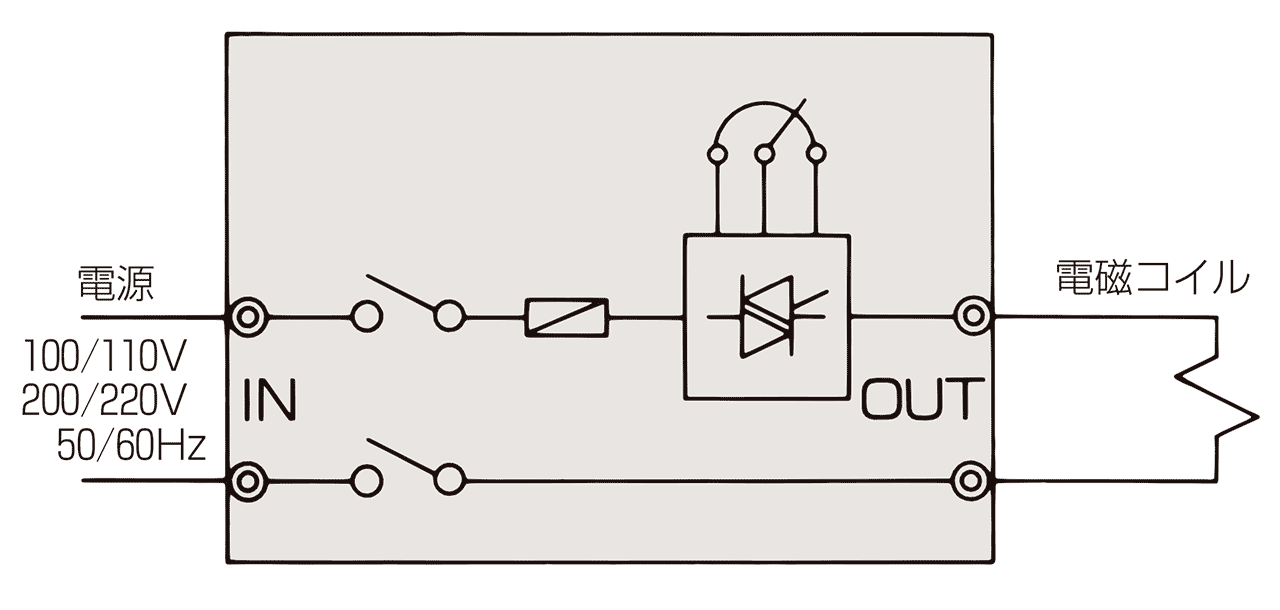

結線図

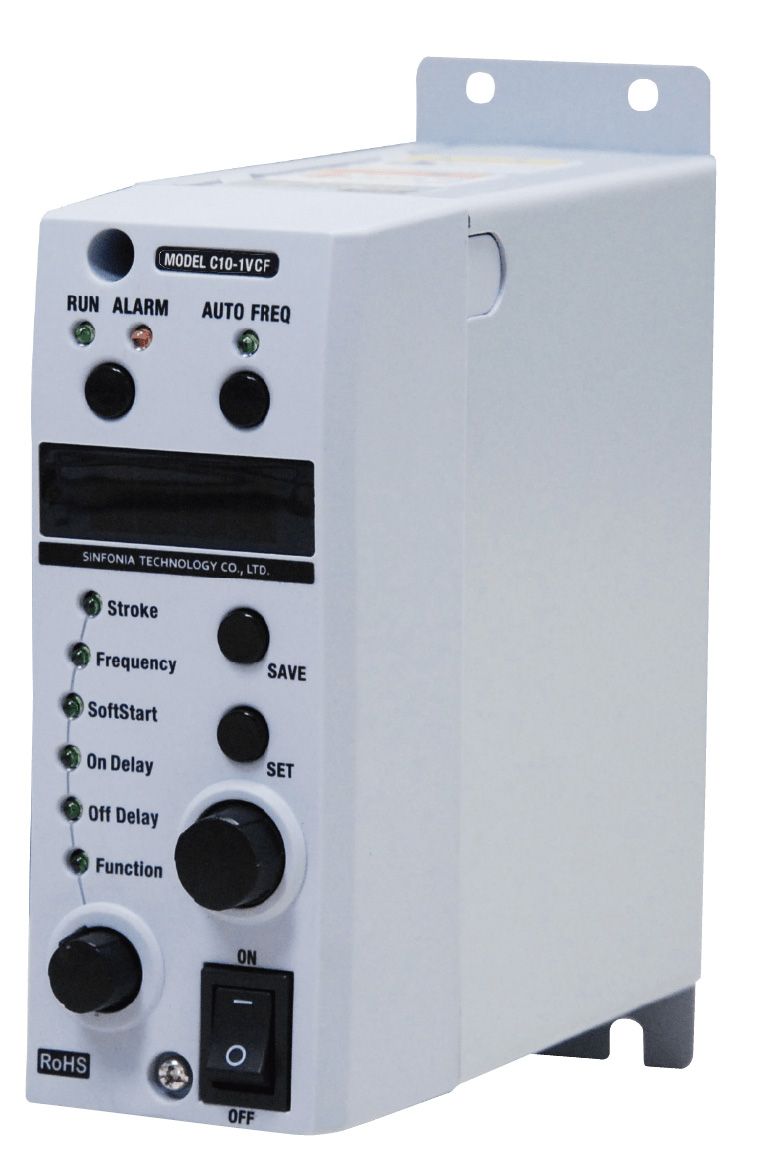

小形電磁フィーダ用コントローラ C10-1VCF/3VF
アナログ操作感覚でデジタル制御
※CEマーキング適合品
ノイズフィルタとIP4Xの制御盤内設置でCEマーキング適合品となります。

仕様
標準仕様
形式 | C10-1VCF | C10-3VF | |
---|---|---|---|
入力電源 | AC200~230V±10%、AC100~120V±10% 50/60Hz | ||
出力 | 制御方式 | PWM方式 | |
電圧 |
0~190V(入力AC200V系) 0~95V(入力AC100V系) 但し、オプションユニットC10-TRの追加により出力電力範囲は、0~190Vとなります。 |
||
負荷の振動数 | 半波 : 45~90Hz | ||
最大電流 | 1A | 3A | |
運転モード | 定電圧 | 周波数、出力電圧を手動設定する。 | |
付加機能 | 速度切替 | 外部信号により振幅設定値切替が可能(最大4設定) ※C10-1VCFはコネクタ標準添付 |
|
運転・停止制御 | 外部信号により運転・停止が可能 | ||
出力信号 | 運転に同期した信号を出力 | ||
ソフトスタート | 立ち上がり時間 0.2~4.0秒 | ||
耐ノイズ電圧 | 1000V以上 | ||
使用温度範囲 | 0~40゚C | ||
使用湿度範囲 | 10~90%(但し、結露なきこと。) | ||
質量(kg) | 0.8 | ||
発生損失 | 15W(入力AC200/220V時) | ||
適用フィーダ形式 | 小形電磁フィーダCFシリーズ (CF-1、CF-2、CF-3) 耐水形小形電磁フィーダ(WCF-2A) |
LF-30、LF-40、CF-4、WCF-3 | |
オプションユニット | C10-TR接続可能 |
外形寸法図
単位:mm
