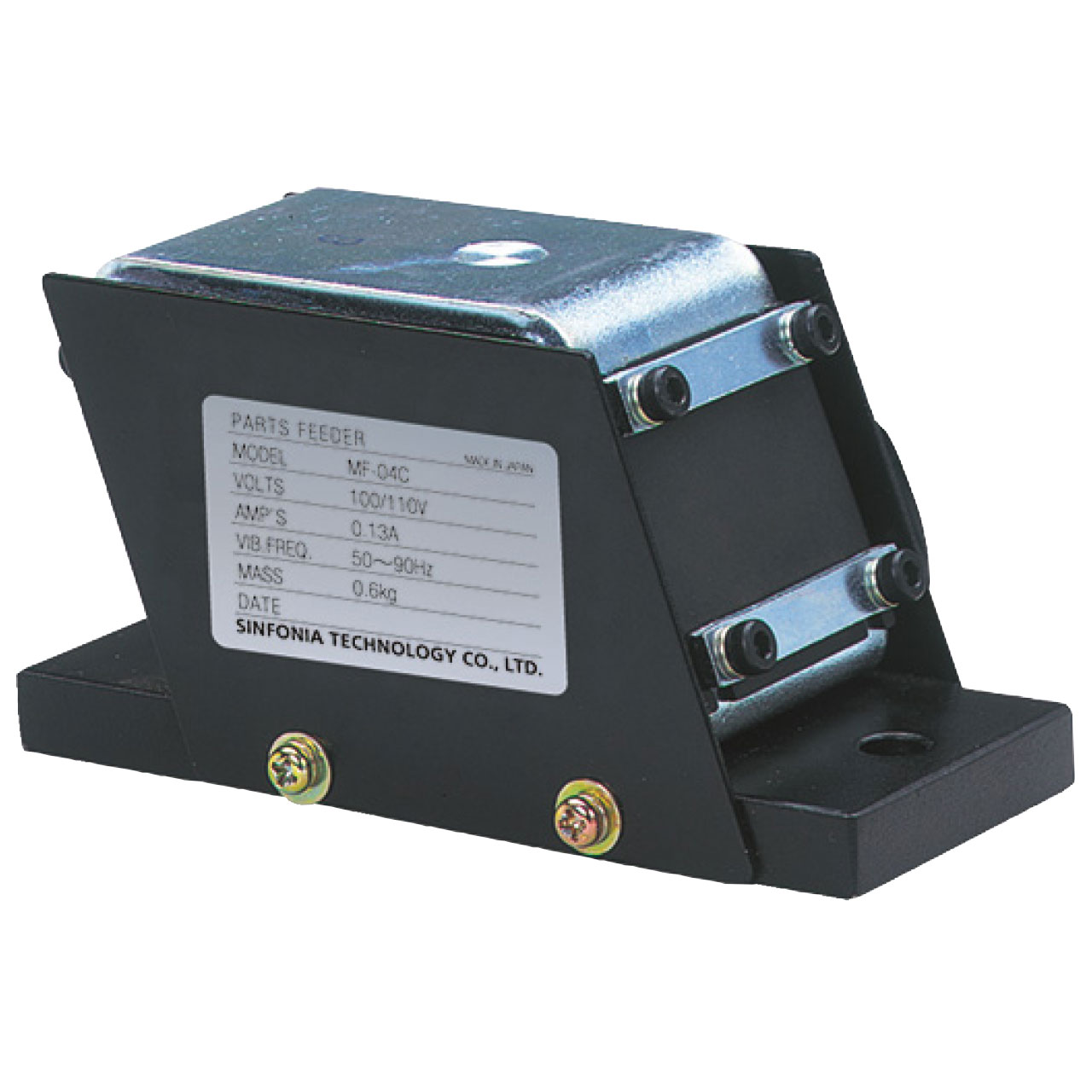

パーツフィーダ

MFシリーズ

直置タイプ

コンパクトでパワフル。スピード供給、長尺・幅広輸送に対応。

微小部品、平もの部品、精密部品などのシュート用として最適な電磁式ドライブユニットです。半波駆動の特長をいかんなく発揮し、傷つきやすい部品、こわれやすい部品でもスムーズに供給。切出しに幅広く使用でき、直列接続して長尺輸送などにも対応できます。

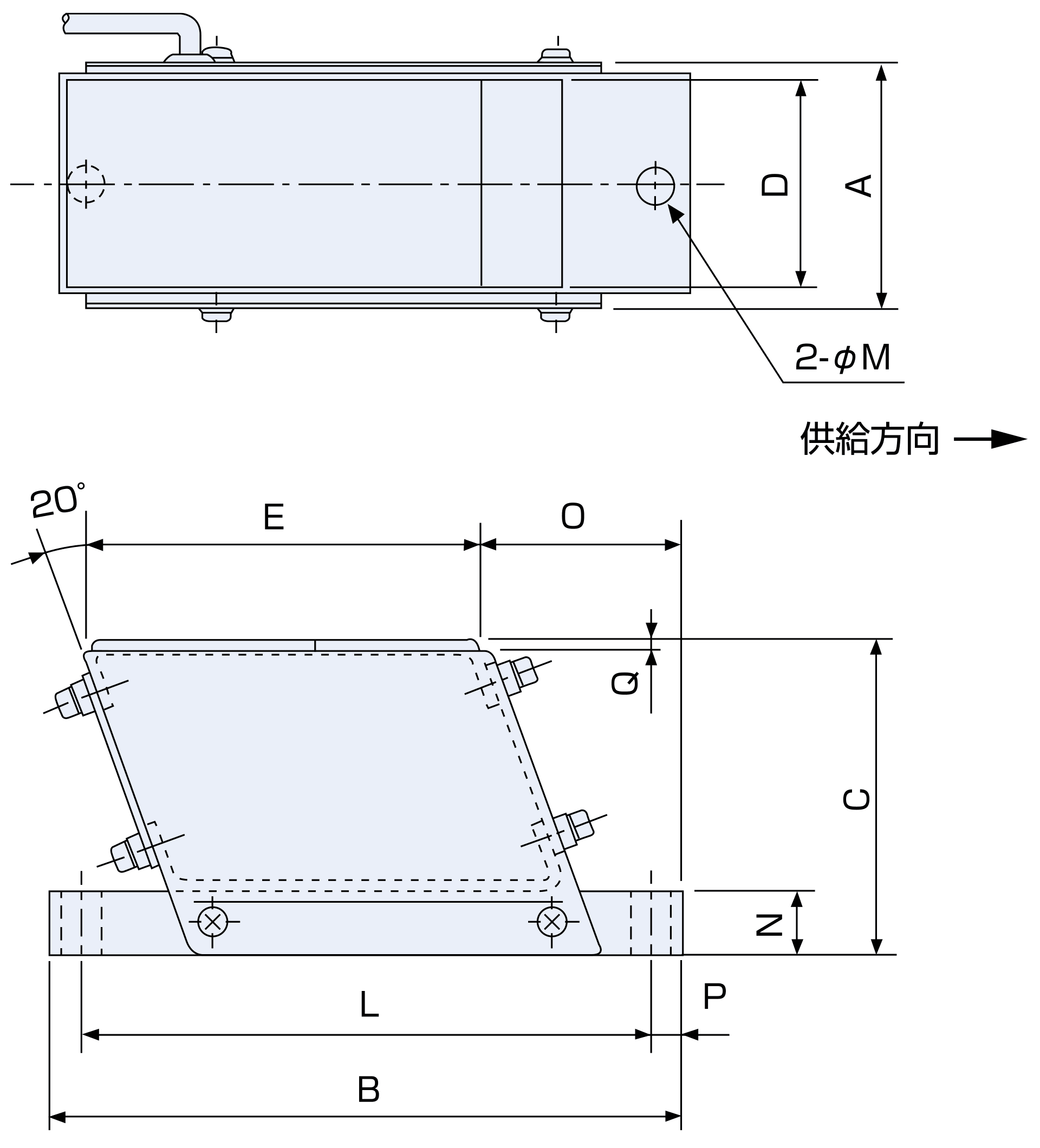

外形寸法図

仕様

形式 定格電圧(V) 定格電流(A) 振動数(Hz) 質量(kg) 標準適用コントローラ
MF-04C 100/110
200/220
0.13
0.065
50〜65 0.6 C10-1VF/1VFEF
MF-15C 100/110
200/220
0.2
0.1
50〜65 1.8

寸法表

形式 A B C D E LI M L M N O P Q
MF-04C 46 106 56 38 62 88 7 9 7 9 38 9 3.2
MF-15C 56

160

78 52 100 144 9 16 9 16 52 8 3.2

単位:mm

シュート仕様

適用リニアフィーダ 最大長 最大幅 最大質量(kg)
MF-04C 300 35 0.4
MF-15C 450 45 1.5

単位:mm

シュートは本体の中心から振り分けて取付けてください。
