LFシリーズ(直置タイプ)
直置タイプ
シンプルでコンパクト。微小・精密ワークに幅広く対応。
一般微小部品、精密部品などの安定輸送用に開発。ムダを排除した、シンプルでコンパクトな小形電磁式ドライブユニットです。直置きタイプの全波駆動方式で、小容量の一般微小ワークに優れた搬送能力を発揮します。また、メンテナンスが大変容易で、ローコストです。
![](https://www.sinfo-t.jp/application/files/3816/5899/1717/linear-lf-1-product.jpg)
外形寸法図
LF-02B
![](https://www.sinfo-t.jp/application/files/5616/5899/1716/linear-lf-1-fig-02b.gif)

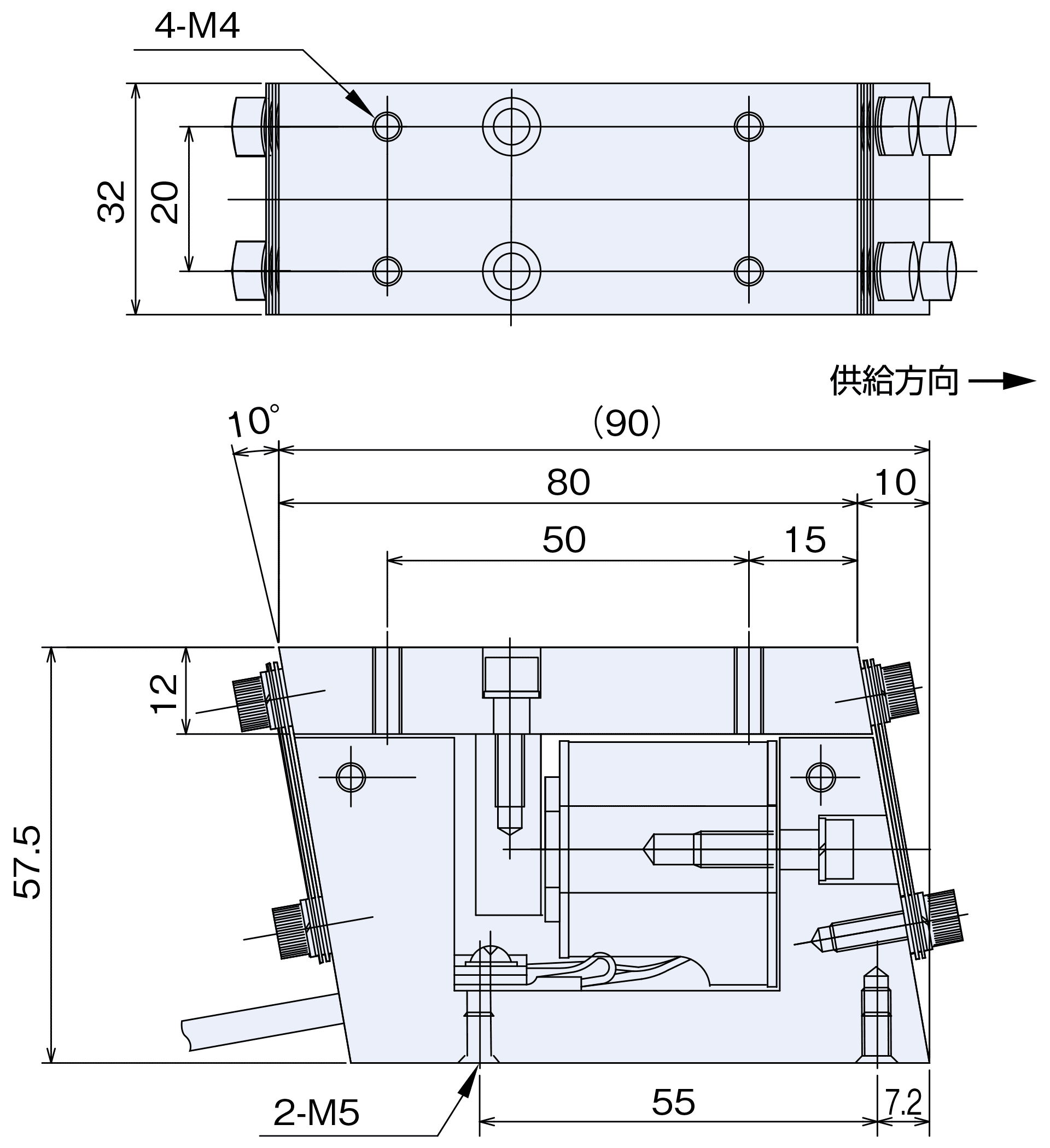

LF-04B
![](https://www.sinfo-t.jp/application/files/6116/5899/1717/linear-lf-1-fig-04b.gif)
仕様
形式 | 定格電圧(V) | 定格電流(A) | 振動数(Hz) | 質量(kg) | 標準適用コントローラ |
---|---|---|---|---|---|
LF-02B | 100/110 | 0.12 | 100〜180 | 0.45 | C10-1VF/1VFEF |
LF-04B | 100/110 | 0.16 | 100〜180 | 1.0 |
シュート仕様
適用リニアフィーダ | 最大長 | 最大幅 | 最大質量(kg) |
---|---|---|---|
LF-02B | 180 | 20 | 0.2 |
LF-04B | 240 | 30 | 0.4 |
単位:mm
