パーツフィーダ

LFシリーズ(コイルばね防振)

コイルばね防振タイプ

大容量の大形ワークを高速・安定輸送。

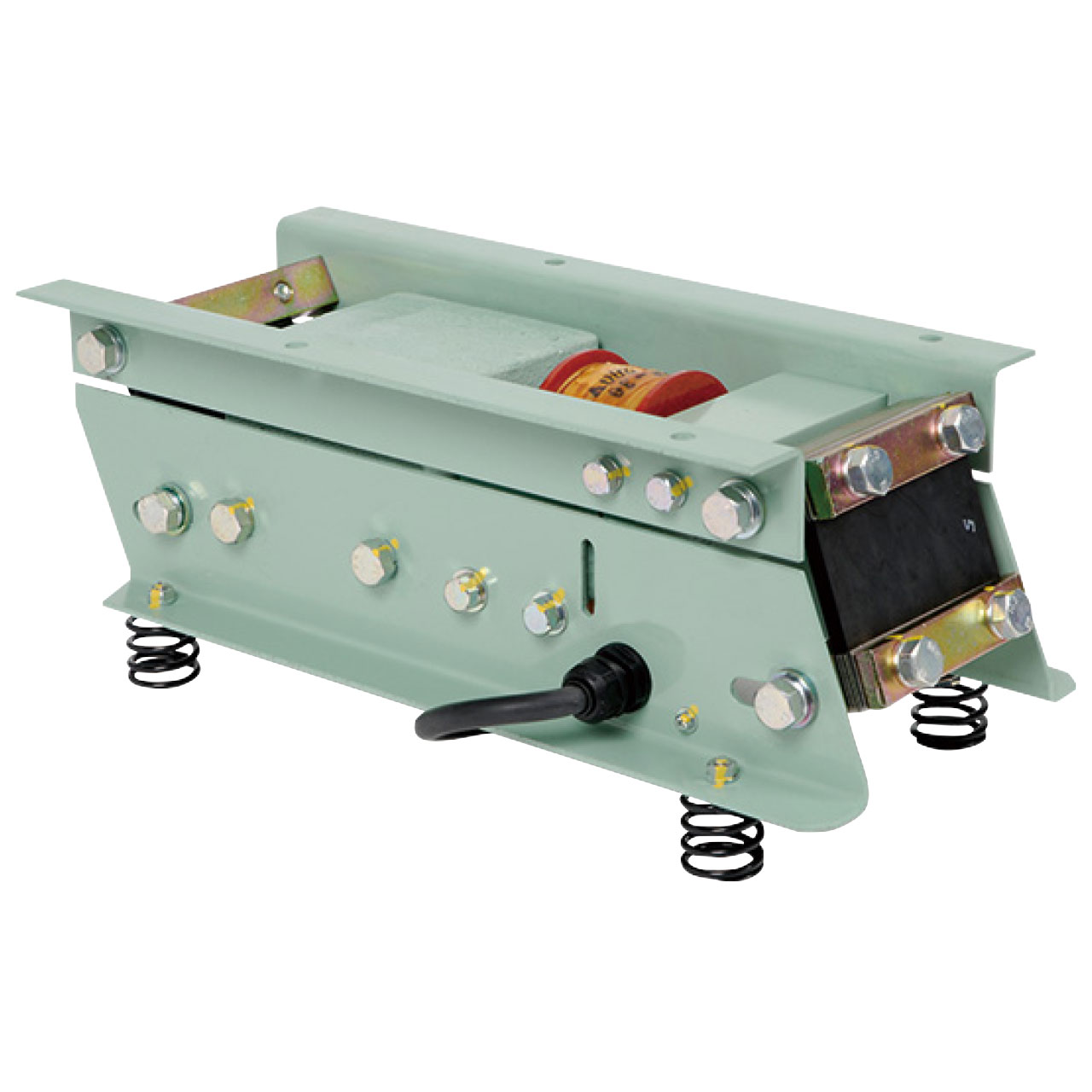

ユニット本体の前後に強力なコイルばねを持ち、振幅角度の調整によりパーツフィーダの領域をはるかに超える大搬送能力を発揮します。大形ワークも安定した高速直進輸送ができる大形電磁ドライブユニットです。また、低床タイプの半波駆動方式により、振幅・振動を均一にさせることで、大容量の大形ワークをムラなく輸送・供給できるのが大きな特長です。

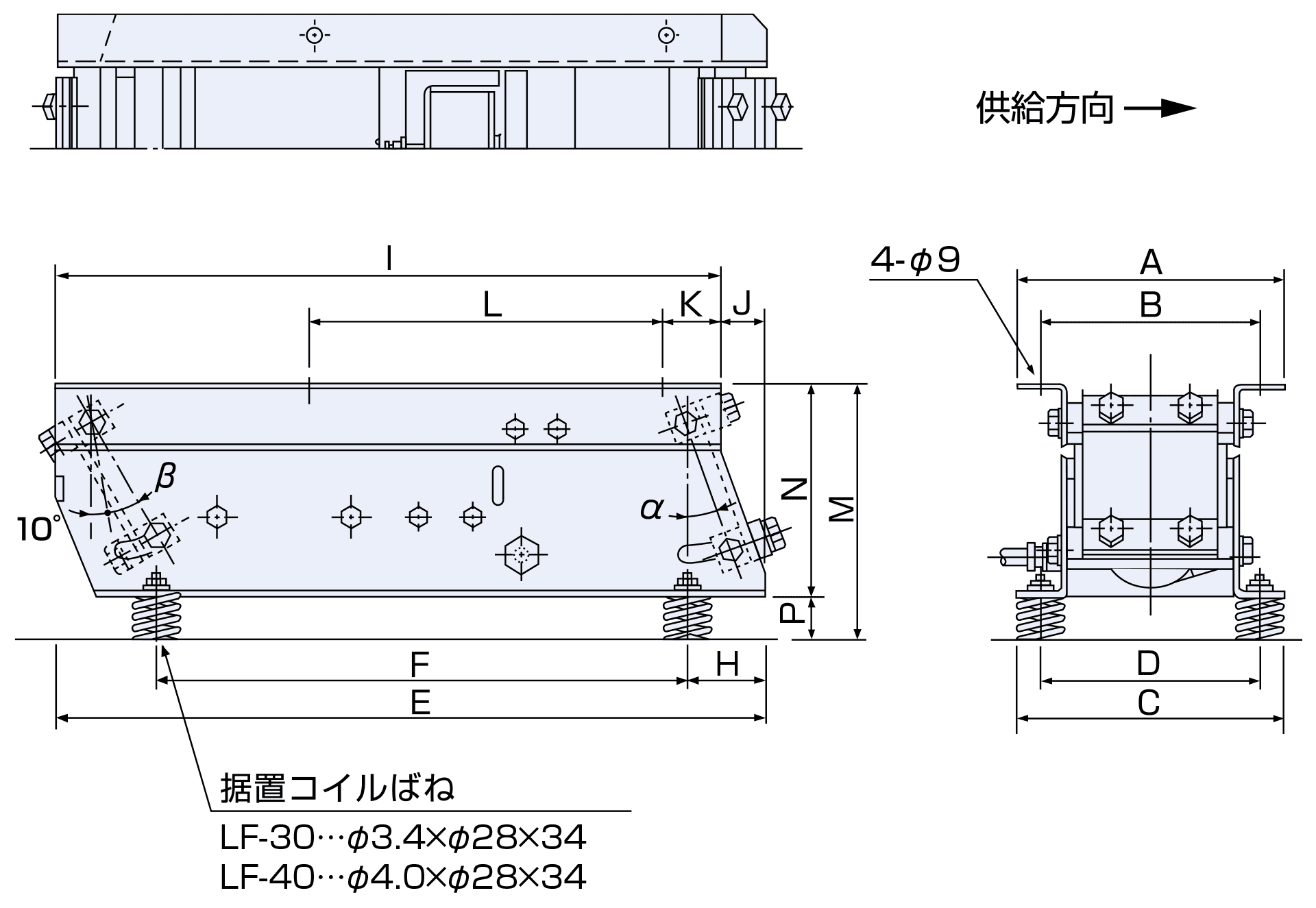

外形寸法図

仕様

形式 板ばね取付け角度 定格電圧
(V)
定格電流
(A)
振動数
(Hz)
質量
(kg)
電源ケーブル
断面積
(mm2
標準適用
コントローラ
α β
LF-30 0゜〜20゜ 10゜〜30 200/220 1.5 50〜90 23 1.25×3芯 C10-3VF/3VFEF
LF-40 0゜〜20゜ 10゜〜30 200/220 1.6 50〜90 29

寸法表

形式 A B C D E F H J K L M N P
LF-30 182.4 156.4 180.4 150.4 410 295 55 30 40 190 162 132 30
LF-40 196.4 166.4 186.4 154.4 500 375 55 30 40 250 177

147

30

単位:mm

シュート仕様

適用リニアフィーダ 最大長 最大幅 最大質量(kg)
LF-30 650 120 3.5
LF-40 750 150 5.5

単位:mm

シュートは本体の中心から振り分けて取付けてください。
