パーツフィーダ

LFB/HLFBシリーズ

板ばね防振タイプ

最適な振動特性でワークの“オドリ”を激減。

ワーク形状の微小化、高速処理化が進む精密部品などのシュート用として最適の、高精能の電磁式ドライブユニットです。本体の前後に反力を吸収する板ばね防振を持ち、部品の形状に合わせた最適な振動特性が得られます。また、トラフ全体を均一に振動させることができるため、傷つきやすい部品や壊れやすい部品でも、ワークの“オドリ”が少なく、スムーズな供給が可能です。

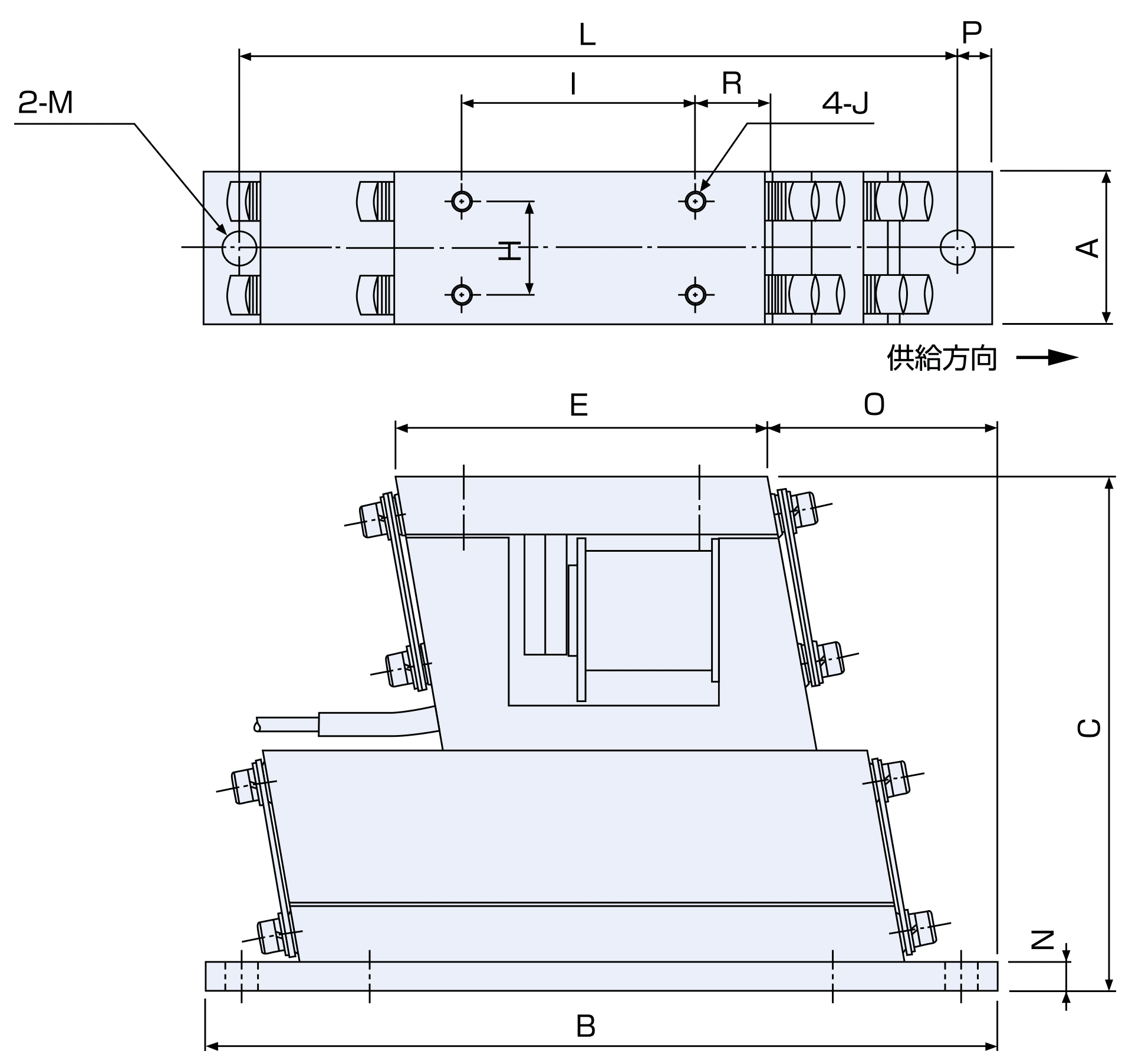

外形寸法図

LFB-02/04・HLFB-02
HLFB-04C

仕様

形式 定格電圧(V) 定格電流(A) 振動数(Hz) 質量(kg) 標準適用コントローラ
LFB-02

100/110

0.12 100〜180 1.2 C10-1VF
C10-1VFEF
C9-03VFTC
LFB-04 100/110
200/220
0.16
0.08
100〜180 2.7
HLFB-02

100/110

0.25 220〜360 1.2
HLFB-04C

100/110

0.30

220〜360 2.7

寸法表

形式 A B C E H I J L M N O P R
LFB/HLFB-02 22 130 86

65

15 40 M3 120

φ6

4.5 45 5 13
LFB-04 32

170

108 80 20 50 M4 155 φ7

6

49 7.5 15

単位:mm

シュート仕様

適用リニアフィーダ 最大長 最大幅 最大質量(kg)
LFB/HLFB-02 180 20 0.2
LFB-04 240 30 0.4
HLFB-04C 240 30 0.4

単位:mm

シュートは本体の中心から振分けて取付けてください。
