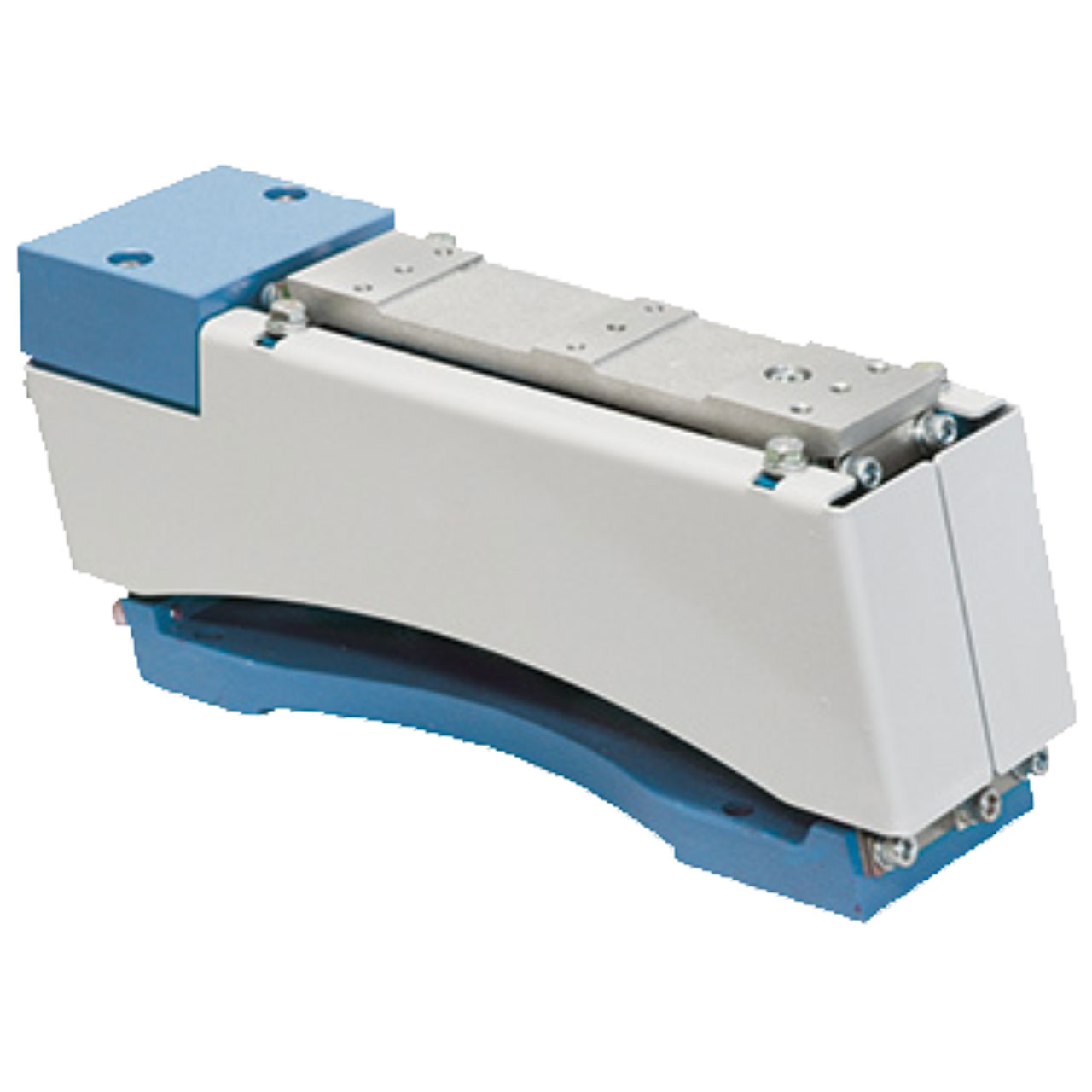

LFBRシリーズ
低反力・板ばね防振タイプ
さらに床反力が小さくなった、低反力リニアフィーダ。
従来品より床反力を抑えた板ばね防振タイプのリニアフィーダです。駆動部の構造を細部にわたり見直し、さらなる低反力を実現。より高精度かつスムーズな部品供給が可能になりました。
特長
- より小さくなった床反力
駆動部の構造を見直し、従来の板ばね防振タイプに比べ、床反力を小さくしました。 -
板ばね調整・コアギャップ調整不要
別売の周波数可変コントローラ(C9シリーズおよびC10シリーズ)により、面倒な板ばね調整やコアギャップ調整が不要です。
-
振動干渉なし
パーツフィーダの振動数(全波/半波)の中間帯域で振動するため、パーツフィーダと組み合わせで使用しても振動干渉が発生しません。
-
シュート振動角が均一
シュート全体の振動角がより均一となり、部品供給がさらに滑らかになりました。
-
少ない消費電力
共振の近くで駆動するので、少ない電流で充分な振幅を得ることができます。

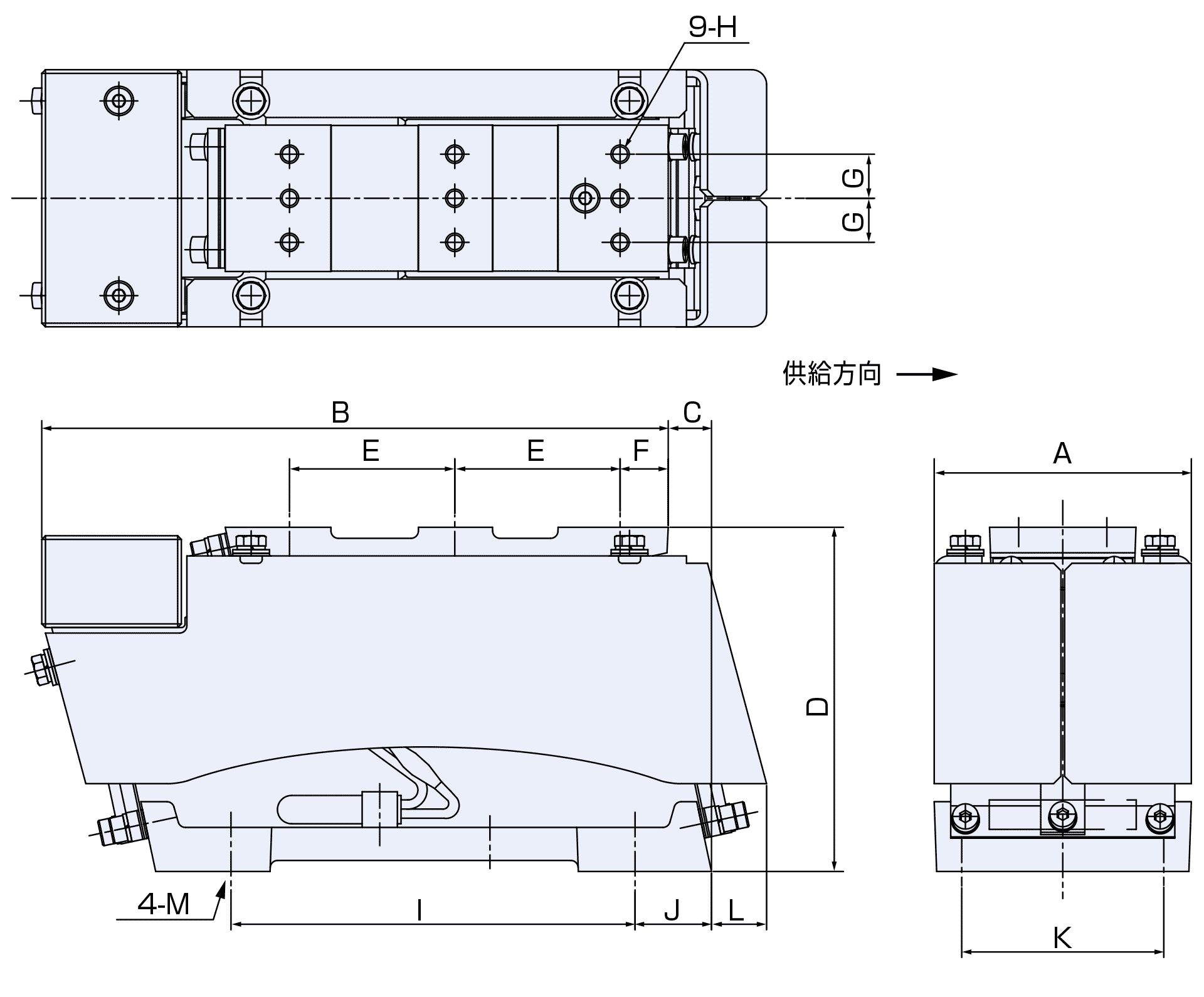

外形寸法図
仕様
形式 | LFBR-350B | LFBR-450B | LFBR-600B | |
---|---|---|---|---|
定格電圧 (V) | 200 | |||
定格電流(A) | 0.12 | 0.14 | 0.28 | |
振動数(Hz) | 95〜120 | 75〜100 | 75〜90 | |
駆動部質量(kg) | 3.5 | 5.5 | 10.5 | |
板ばね角度(度) | 12 | 15 | 15 | |
最大振幅(mm) | 0.60 | 0.65 | 0.75 | |
電源ケーブル径(mm2) | 0.75×3芯 | |||
適用コントローラ | AC 200V用 | C10-1VF/1VFEF | ||
AC 100V用 | C10-1VF/1VFEF+C10-TR |
寸法表
形式 | A | B | C | D | E | F | G | H | I | J | K | L | M |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
LFBR-350B | 70 | 170.5 | 12 | 93.5 | 45 | 13 | 12 | M5 | 110 | 21 | 55 | 15 | M8 |
LFBR-450B | 80 | 205 | 20 | 107.5 | 55 | 13 | 14 | M6 | 130 | 38 | 60 | 12 | M8 |
LFBR-600B | 95 | 274.5 | 25.5 | 133 | 75 | 16.5 | 19 | M6 | 190 | 46 | 75 | 14 | M10 |
単位:mm

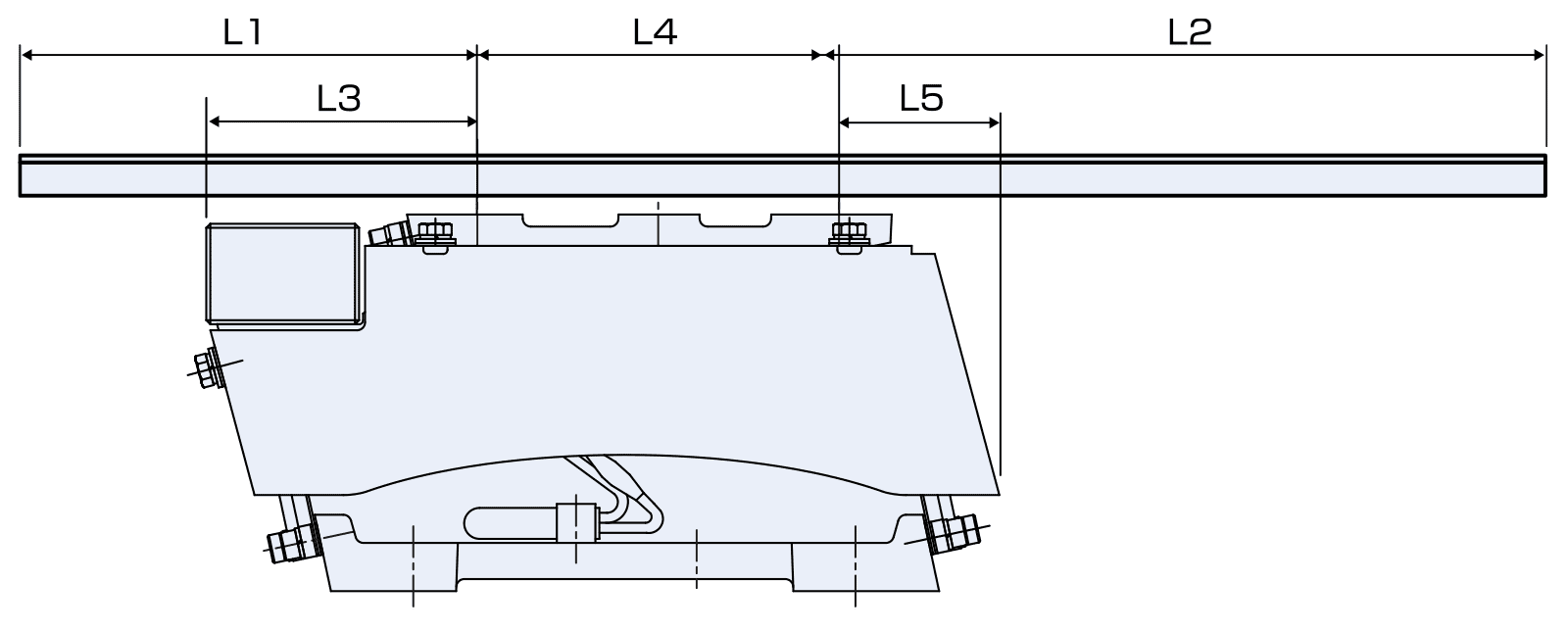

シュート寸法図
シュート仕様および基準位置
形式 | 最大長 | 最大幅 | 最小厚 | 質量範囲(kg) | 基準位置(シュート全長最大時) | ||||
---|---|---|---|---|---|---|---|---|---|
L1 | L2 | L3 | L4 | L5 | |||||
LFBR-350B | 350 | 40 | 9 | 0.4~1.2 | 30〜110 | 110~150 | 67.5 | 90 | 39.1 |
LFBR-450B | 450 | 45 | 12 | 1.2〜2.3 | 70〜150 | 150~190 | 81.9 | 110 | 45.1 |
LFBR-600B | 600 | 55 | 14 | 2.3〜4.0 | 90~200 | 200~250 | 108.1 | 150 | 55.1 |
単位:mm
