フィーダ式ホッパ
部品供給をスムーズに行うホッパを用意しています。

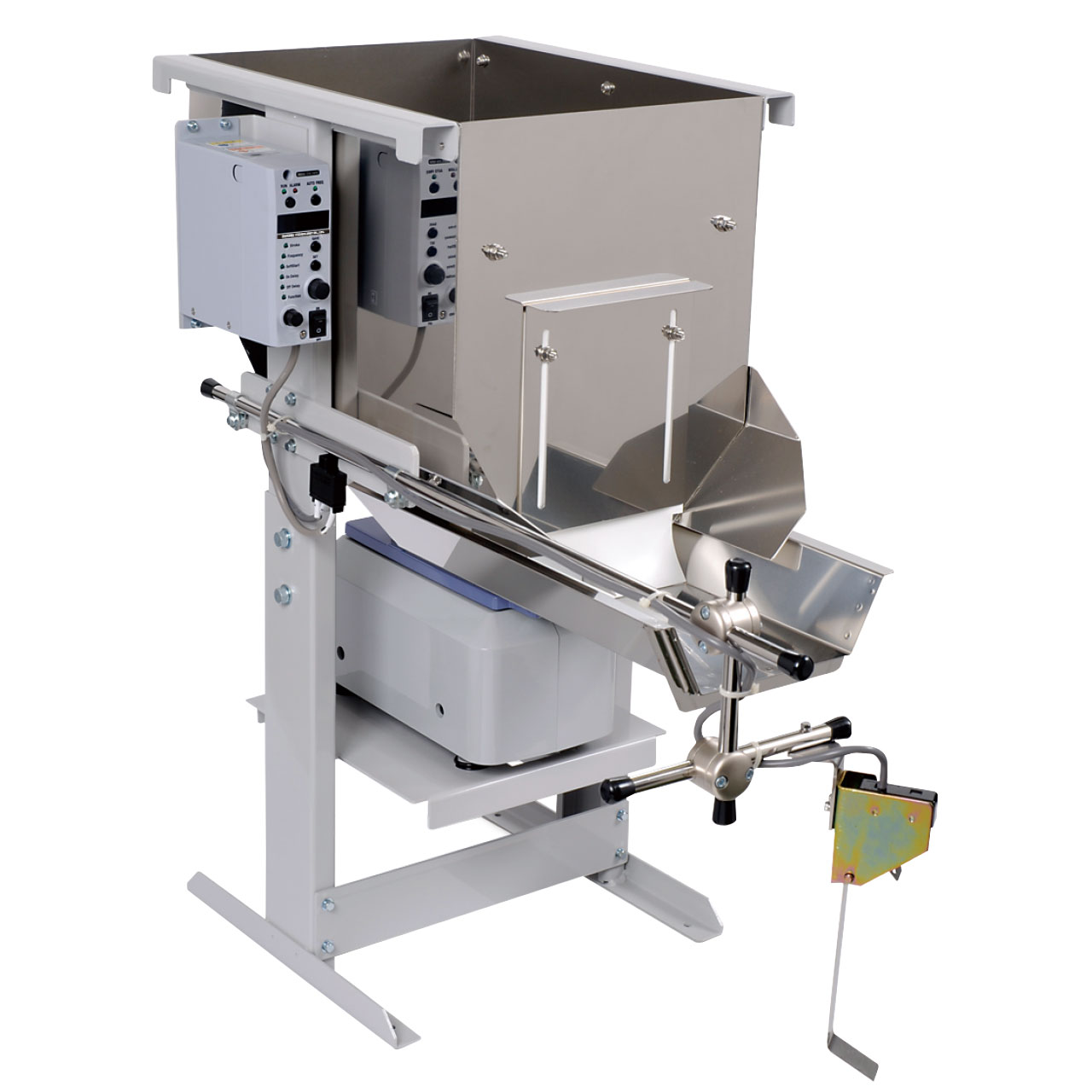

ホッパにフィーダを取付け、部品供給をきわめてスムーズにしており、同時に稼働音が大変静かになるフィーダ付ホッパです。

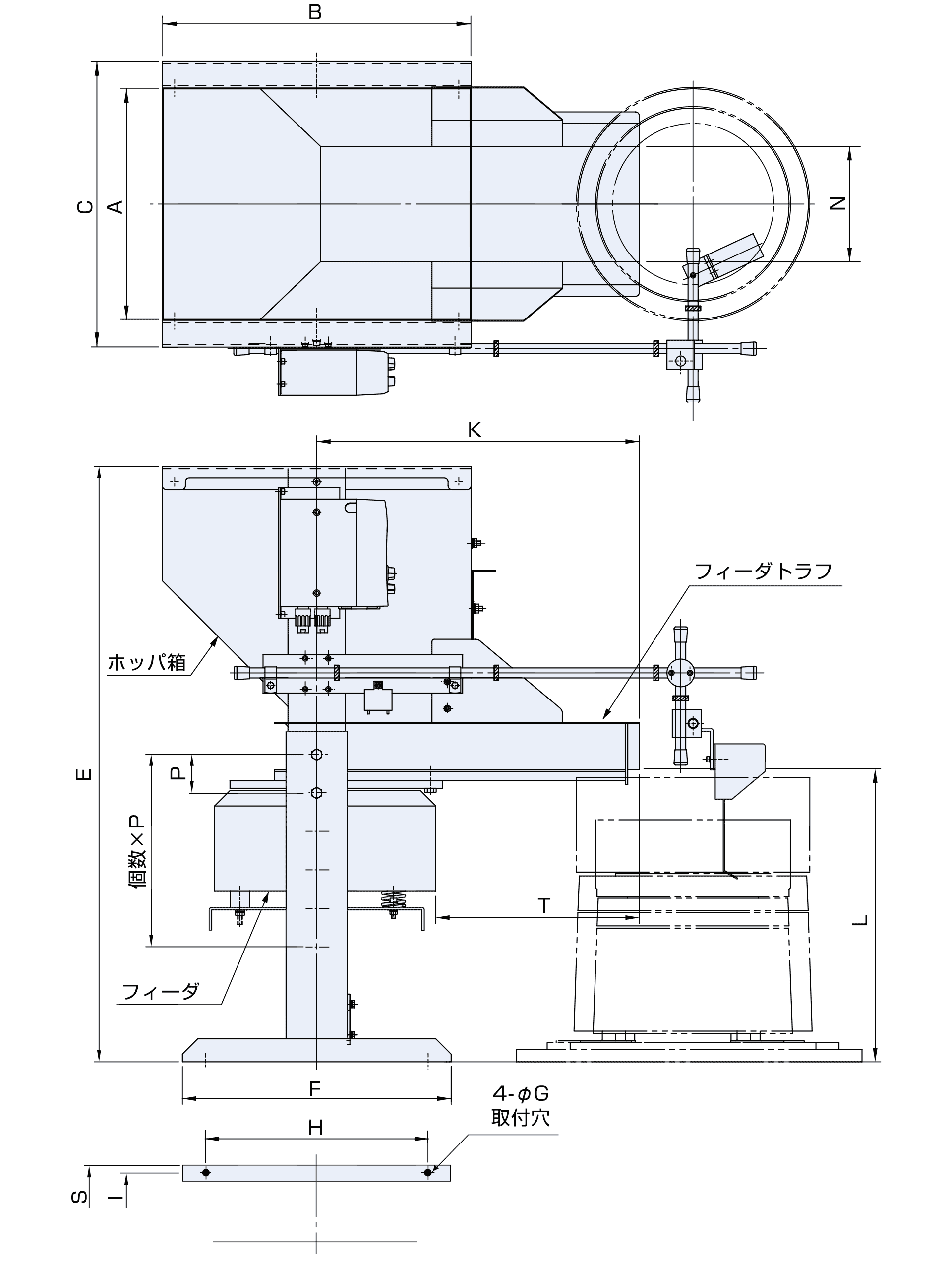

外形寸法図
寸法表／使用フィーダ
単位：mm
| ホッパ容量 ( ℓ ) |
形式 | 適用 パーツ フィーダ |
許容ワーク 投入質量 (kg) |
A | B | C | E | F | G | H | I | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | HPF-15-3815B | EA-25 ER-25B EA-30 ER-30B |
24 | 250 | 350 | 322 | 675〜 875 |
320 | 7 | 270 | 275 | 380 |
| 30 | HPF-30-4215B | EA-25 ER-25B EA-30 ER-30B EA-38 ER-38B EA-45 ER-45B |
24 | 300 | 400 | 372 | 775〜 975 |
350 | 7 | 290 | 325 | 420 |
| 60 | HPF-60-6030B(※) | ER-55B ER-65B |
56 |
450 |
600 | 553 | 865〜 1215 |
500 | 9 | 400 | 480 | 600 |
| 100 | HPF-100-6030B(※) | ER-55B ER-65B |
56 |
450 |
600 | 553 | 1015〜 1365 |
500 | 9 | 400 | 480 | 600 |
単位：mm
| ホッパ容量 ( ℓ ) |
形式 | L | N | スライド台 個数×P |
S | T | 質量 (kg) |
使用電磁フィーダ | |
|---|---|---|---|---|---|---|---|---|---|
| フィーダ 形式 |
定格電流 （A） |
||||||||
| 15 | HPF-15-3815B | 381〜 581 |
150 | 5×50 | 310 | (225) | 46 | CF-2 | 0.5 |
| 30 | HPF-30-4215B | 381〜 581 |
150 | 5×50 | 360 |
(265) |
50 | CF-2 | 0.5 |
| 60 | HPF-60-6030B | 430〜 780 |
300 | 8×50 | 536 | (358) | 140 | CF-3 | 1.0 |
| 100 | HPF-100-6030B | 430〜 780 |
300 | 8×50 | 536 | (358) | 147 | CF-3 | 1.0 |
1. ホッパ材質はステンレス製の一種類のみです。また架台は一部ステンレス製になります。
2. 振動数は50〜70Hz、定格電圧は200/220Vです。また適用コントローラはC10-1VFEFです。(100/110V仕様は非標準品です)
3. 塗装色のマンセルno.はn7.5です。
4. ホッパの高さ（l寸法※）は50mmごとにホッパ容量15/30（リットル）の場合は5段階に、60/100（リットル）の場合は8段階に調整が可能です。
5. 60/100（リットル）の重量用（許容ワーク投入質量：112kgタイプ）は非標準品となります。
※受注生産
