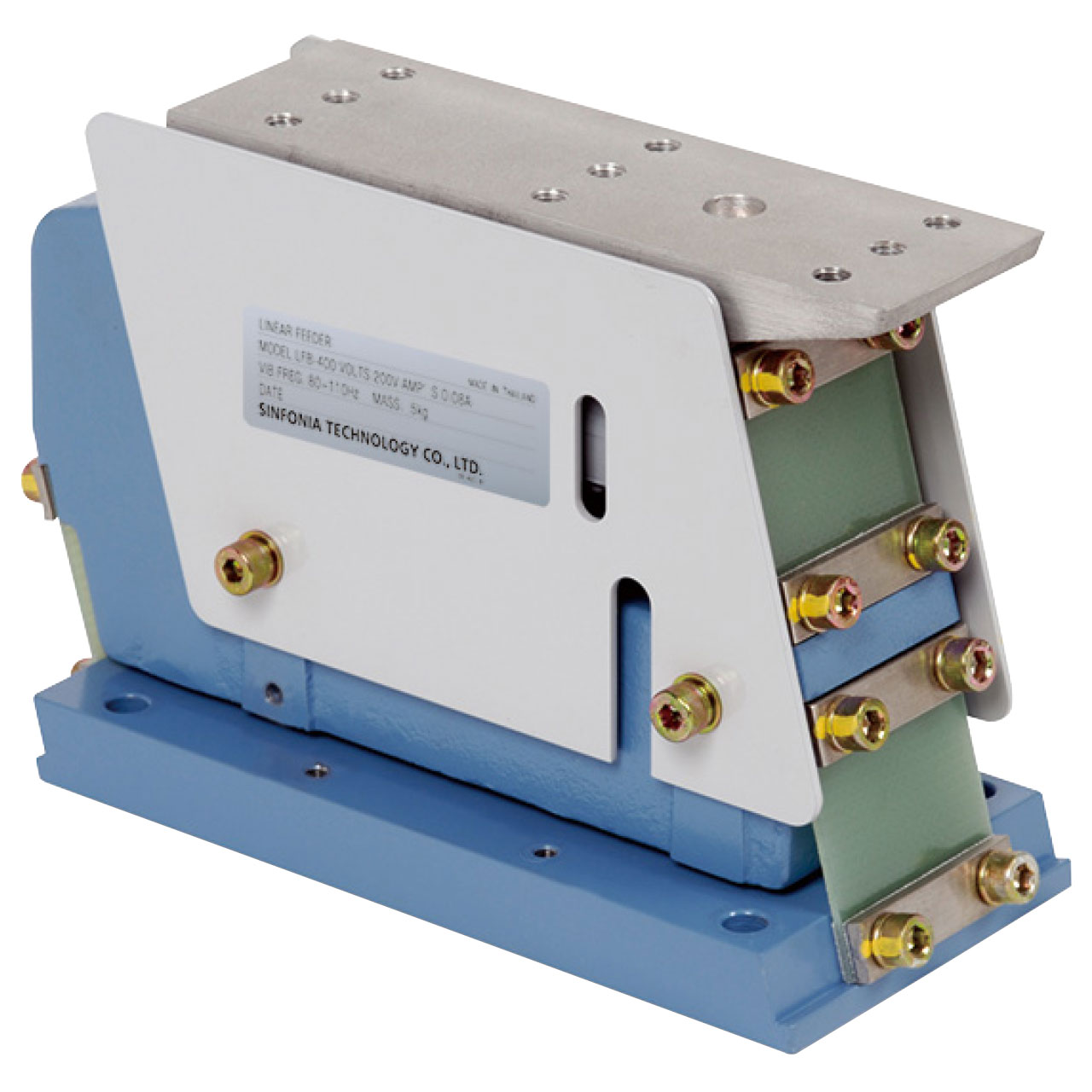

LFBシリーズ
板ばね防振タイプ
一切の調整なしで、均一な振動を実現。
周波数可変コントローラを使用することにより、ボリューム調整による板ばね調整やコアギャップ調整が不要に。一切の調整無しで均一な振動が得られ、据付けや位置合わせも簡単になり、飛躍的に使いやすくなりました。また、最大シュート重量と最大オーバーハング長が大きいため適用範囲がぐんと拡大。駆動部幅が小さく、パーツフィーダとの振動干渉がほとんど無いため、パーツフィーダとの組合せが容易。さまざまな組合せ条件に対応できます。3種類のシリーズ化で、ワークの大小・形状に応じて選定が可能です。
外形寸法図
仕様
形式 | LFB-300 | LFB-400 | LFB-550 | |
---|---|---|---|---|
定格電圧 (V) | 200 | |||
定格電流(A) | 0.04 | 0.08 | 0.15 | |
振動数(Hz) | 90〜120 | 80〜110 | 75〜100 | |
駆動部質量(kg) | 3.0 | 5.0 | 10.0 | |
板ばね角度(度) | 15 | |||
最大振幅(mm) | 0.6 | 0.65 | 0.75 | |
適用コントローラ | AC 200V用 | C10-1VF/C10-1VFEF | ||
AC 100V用 | C10-1VF+C10-TR/C10-1VFEF+C10-TR |
寸法表
形式 | A | B | C | E | F | G | H | I | K | L | M | N | O | P | R | W | d |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
LFB-300 | 57 |
135 |
97 | 124 | 65 | 150 | 24 | 45 | 55 | 110 | 5 | 16 | 3 | 10 | 15 | 38 | 6 |
LFB-400 | 65 | 160 | 120 | 145 | 75 | 180 | 28 | 55 | 60 | 130 | 6 | 16 | 5 | 15 | 15 | 42 | 7 |
LFB-550 |
79 |
230 | 143 |
200 |
90 | 255 |
38 |
75 | 75 | 190 | 6 | 19 | 5 | 20 | 20 | 52 | 9 |
単位:mm
シュート寸法図
シュート仕様および基準位置
形式 | 最大長 | 最大幅 | 最小厚 | 質量範囲(kg) | 基準位置(シュート全長最大時) | ||||
---|---|---|---|---|---|---|---|---|---|
L1 | L2 | L3 | L4 | L5 | |||||
LFB-300 | 300 | 50 | 6 |
0.4〜1.0 |
66 | 110 | 40 | 124 | 3 |
LFB-400 |
400 |
50 |
10 |
0.8〜2.0 |
105 | 150 |
70 |
145 | 5 |
LFB-550 | 550 | 65 | 14 | 1.4〜3.5 | 140 | 210 | 85 |
200 |
5 |
単位:mm
