PB-1225/IMS
ブレーキ
乾式単板電磁ブレーキを語る時に、必ずと言っていいほど登場し、その秀でた性能と信頼性で、あらゆる分野のあらゆる機械に圧倒的な実績を誇る製品です。“ワーナー”の名を不動にした信頼性の高いオートギャップ装置、独特な構造により摩擦熱を速やかに外部に放散する熱放散能力、簡単な取付け方式、小形で高トルクなど機械の自動化に欠かせない基本性能をしっかり搭載。高精度なオン・オフ、過酷な高頻度運転などを簡単に実現できる最優秀電磁ブレーキのひとつです。
| 型式 | PB-1225/IMS |
|---|---|
| 静摩擦トルク Nm | 650 |
| 定格電圧 DC-V | 24 |
| 消費電力 W(at75°C) | 22 |
| 質量 kg | 19 |

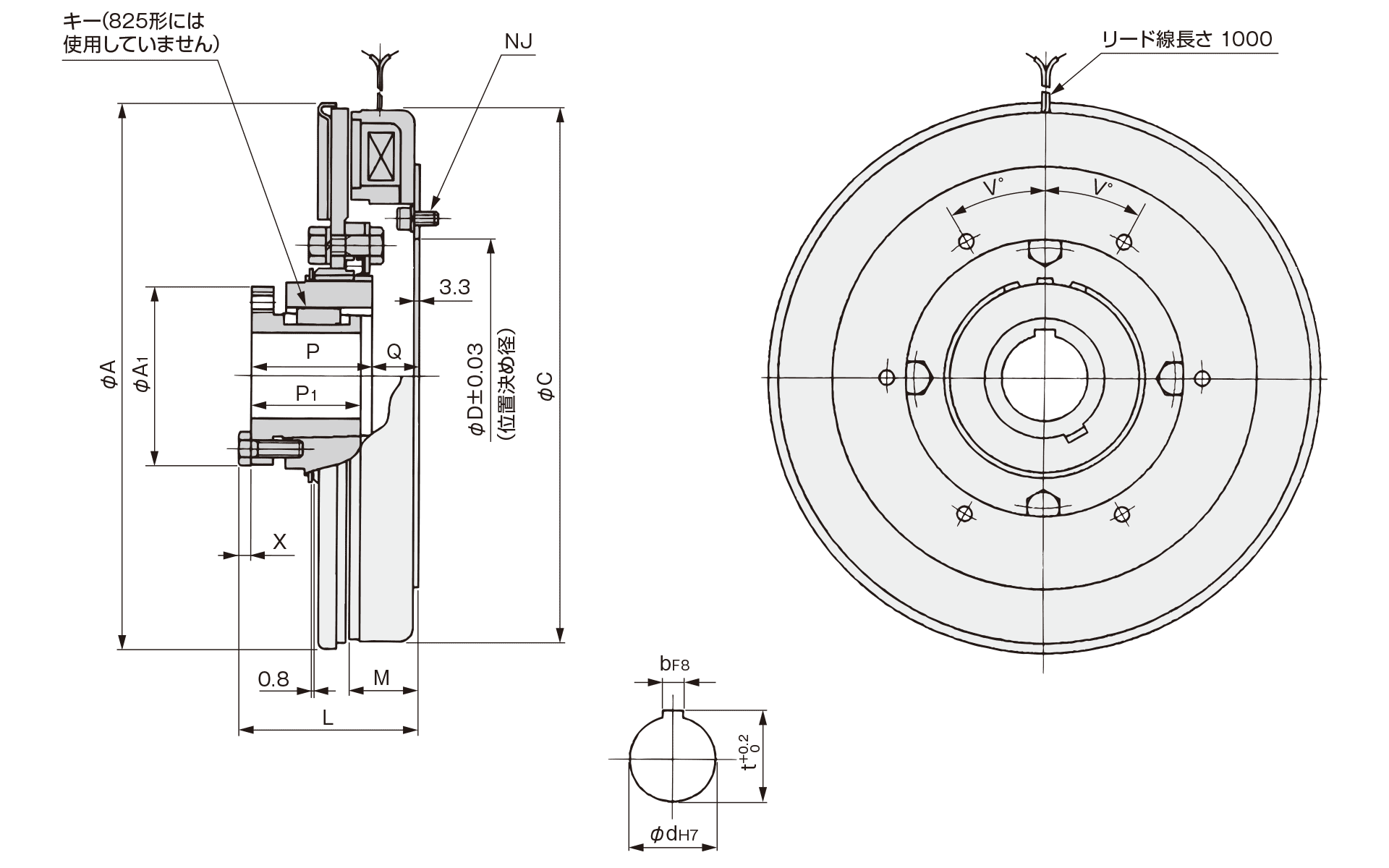

単位：mm
| 径方向 | |
|---|---|
| A | 320 |
| A1 | 104.8 |
| C | 311 |
| D | 161.97 |
| 軸方向 | |
|---|---|
| L | 104.2 |
| M | 41.5 |
| P | 70.2 |
| P1 | 63.5 |
| Q | 27 |
| X | 7 |
| 取付 | ||
|---|---|---|
| NJ | 本数 | 6 |
| ピッチ円 直径 |
184.1 | |
| ボルト | M8×16 | |
| V | 30 | |
| 軸穴 | |
|---|---|
| d | 50 |
| b | 12 |
| t | 53.5 |
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
PB-1225/IMS
DXFファイル104 KB
