EP-501

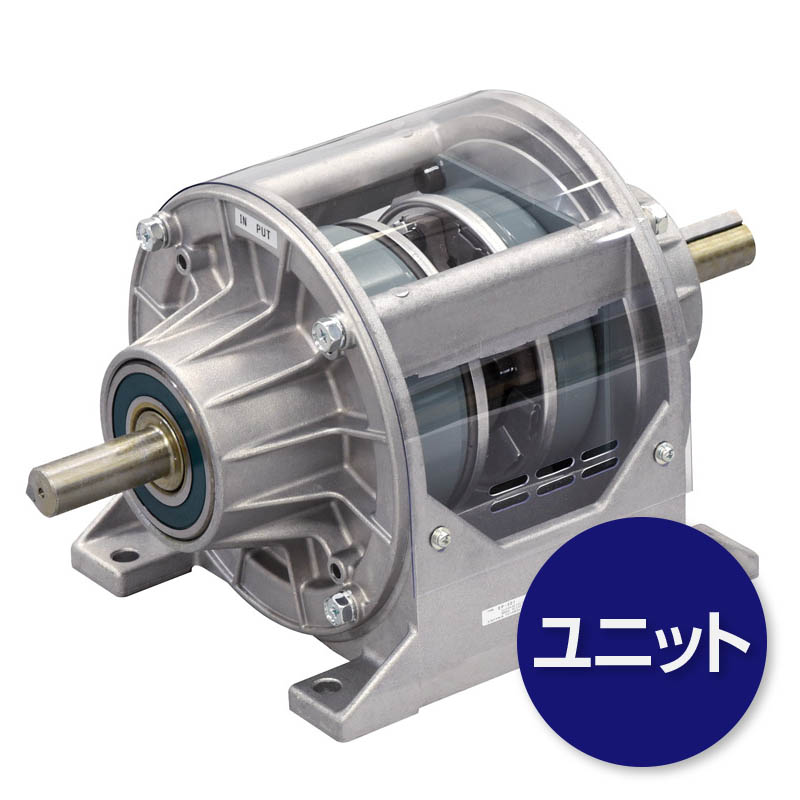

突合せ軸形クラッチ／ブレーキユニット
ワーナークラッチ/ブレーキを内蔵した突合せ軸形・入出力軸付のユニットです。両軸をそれぞれ駆動側・負荷側にカップリングするだけで、即座に使用することができます。
| 型式 | EP-501 | |
|---|---|---|
| クラッチ | ブレーキ | |
| 静摩擦トルク Nm | 70 | 55 |
| 定格電圧 DC-V | 24 | |
| 消費電力 W(at75°C) | 23 | 21 |
| 質量 kg | 14 | |
1. 下図はEP-400形を示します。機種により細部は多少異なります。
2. 内蔵クラッチ／ブレーキは、EP専用仕様となっています。
単位：mm
| 径方向 | |
|---|---|
| A | 204 |
| B | 75 |
| C | 102 |
| E | 40 |
| G | 12 |
| H | 202.5 |
| 軸方向 | |
|---|---|
| L | 375 |
| M | 227 |
| N | 101 |
| O | 40 |
| P1 | 187.5 |
| P2 | 187.5 |
| R | 129.5 |
| Z | 12 |
| 軸端 | |
|---|---|
| Q | 56 |
| QK | 47 |
| d | 22 |
| b | 7 |
| h | 7 |
| t | 4 |
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
EP-501
DXFファイル191 KB
