EP-400

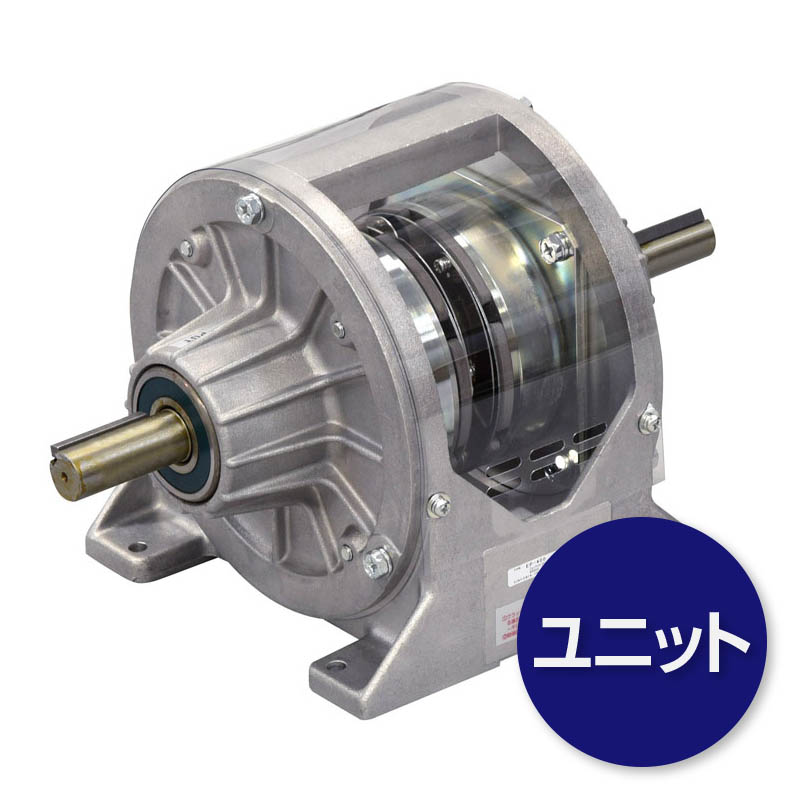

突合せ軸形クラッチ／ブレーキユニット
ワーナークラッチ/ブレーキを内蔵した突合せ軸形・入出力軸付のユニットです。両軸をそれぞれ駆動側・負荷側にカップリングするだけで、即座に使用することができます。
| 型式 | EP-400 | |
|---|---|---|
| クラッチ | ブレーキ | |
| 静摩擦トルク Nm | 28 | 28 |
| 定格電圧 DC-V | 24 | |
| 消費電力 W(at75°C) | 8 | 8 |
| 質量 kg | 8.8 | |
1. 内蔵クラッチ／ブレーキは、EP専用仕様となっています。
単位：mm
| 径方向 | |
|---|---|
| A | 172 |
| B | 60 |
| C | 88 |
| E | 36 |
| G | 9.5 |
| H | 175 |
| 軸方向 | |
|---|---|
| L | 298 |
| M | 170 |
| N | 77 |
| O | 62 |
| P1 | 149 |
| P2 | 149 |
| R | 100.5 |
| Z | 7 |
| 軸端 | |
|---|---|
| Q | 47 |
| QK | 40 |
| d | 19 |
| b | 5 |
| h | 5 |
| t | 3 |
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
EP-400
DXFファイル175 KB
