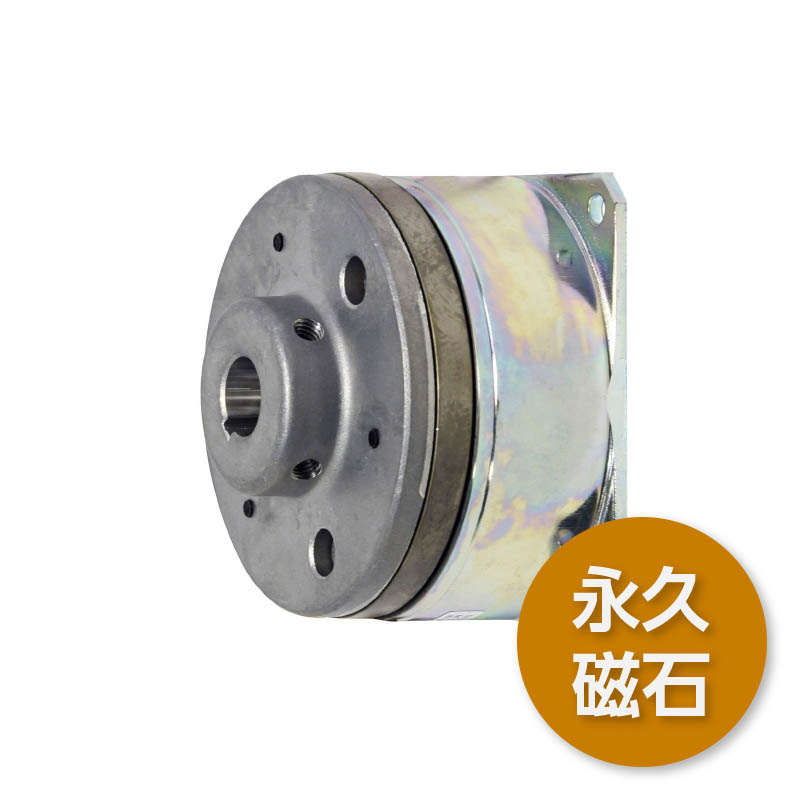

ERS-260L/FMF
無励磁作動形ブレーキ（板ばねタイプ）
無励磁作動形電磁ブレーキは、制動力にスプリングの弾性を利用するのが一般的ですが、この電磁ブレーキはスプリングの代わりに強力な永久磁石を用い、スプリング方式にない特長を実現した独特な無励磁作動形ブレーキです。これにより、きわめて応答が速く、ブレーキ解放状態からの強制制動ができるなどの優れた特長が得られ、安全ブレーキや非常用ブレーキとして優れた威力を発揮します。また、オートギャップ装置を搭載しており、取付け後は調整はまったく不要です。
| 型式 |
ERS-260L/FMF |
|---|---|
| 静摩擦トルク Nm | 8 |
| 定格電圧 DC-V | 24 |
| 消費電力 W(at75°C) | 10 |
| 質量 kg | 0.51 |
リード線は赤色を（＋）に、青色を（－）に接続してください。

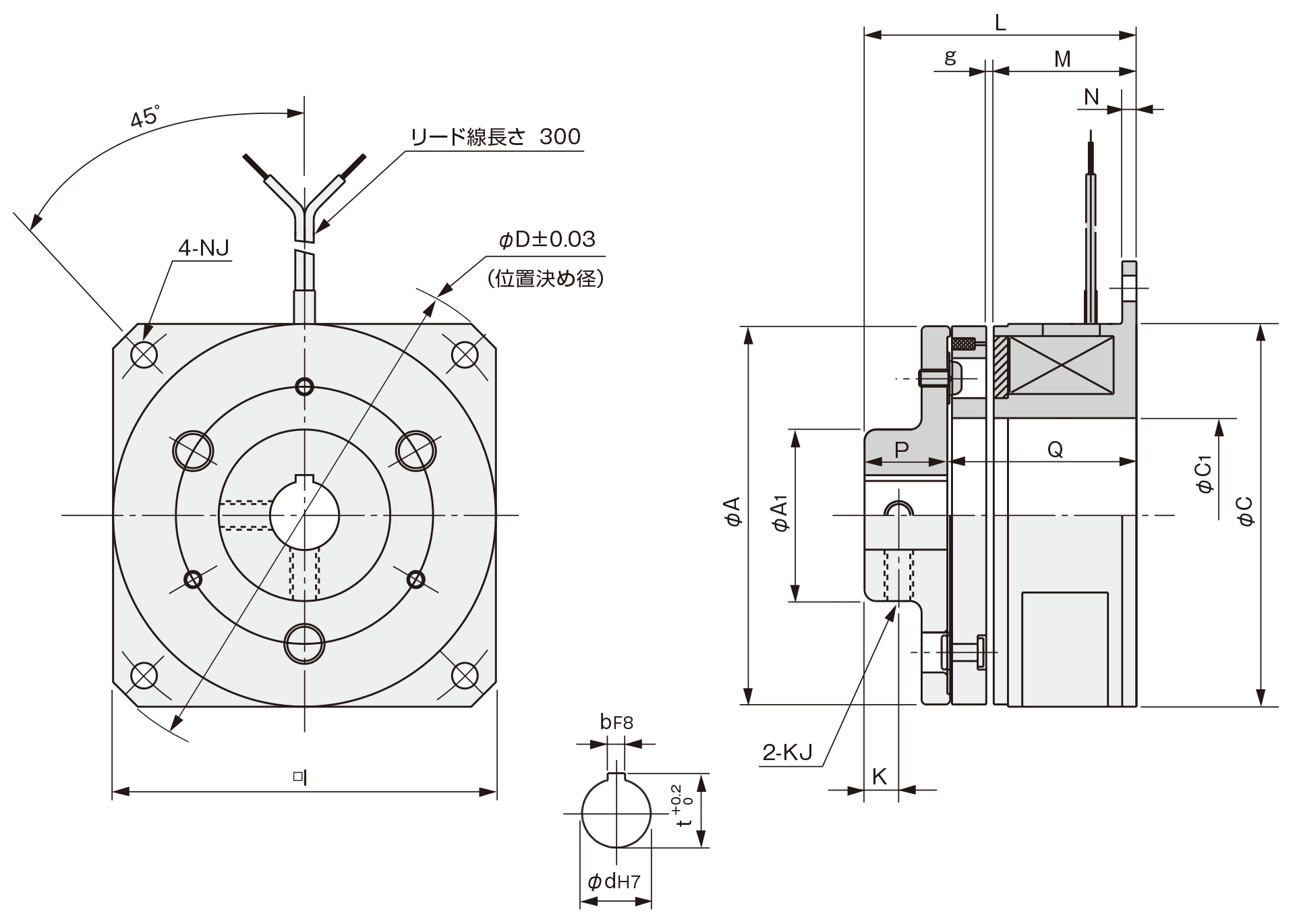

単位：mm
| 径方向 | |
|---|---|
| A | 66.2 |
| A1 | 30 |
| C | 67 |
| C1 | 35 |
| D | 88.87 |
| I | 67 |
| 軸方向 | |
|---|---|
| L | 46.4 |
| M | 25 |
| N | 2.5 |
| P | 14.5 |
| Q | 31.4 |
| g | |
| 取付 | ||
|---|---|---|
| K | 6 | |
| KJ | M5 | |
| NJ | ピッチ円直径 | 79.4 |
| ボルト | 4.5 | |
| 軸穴 | |
|---|---|
| d | 12 |
| b | 3 |
| t | 13 |
CAD（2D/3D）
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
