ERS-175L/FMF
無励磁作動形ブレーキ（板ばねタイプ）

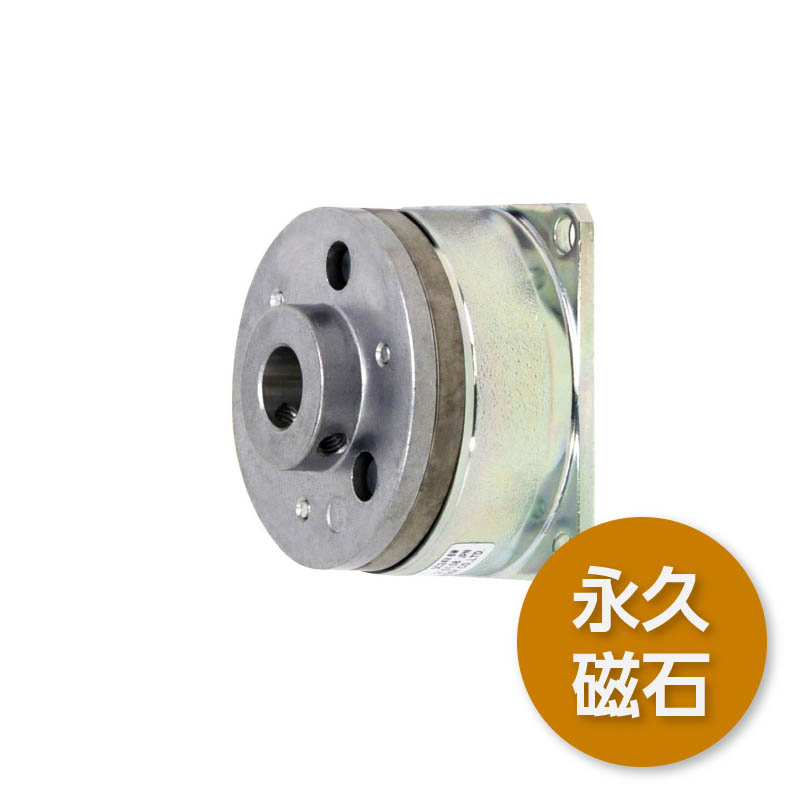

無励磁作動形電磁ブレーキは、制動力にスプリングの弾性を利用するのが一般的ですが、この電磁ブレーキはスプリングの代わりに強力な永久磁石を用い、スプリング方式にない特長を実現した独特な無励磁作動形ブレーキです。これにより、きわめて応答が速く、ブレーキ解放状態からの強制制動ができるなどの優れた特長が得られ、安全ブレーキや非常用ブレーキとして優れた威力を発揮します。また、オートギャップ装置を搭載しており、取付け後の調整はまったく不要です。
| 型式 | ERS-175L/FMF |
|---|---|
| 静摩擦トルク Nm | 2 |
| 定格電圧 DC-V | 24 |
| 消費電力 W(at75°C) | 6 |
| 質量 kg | 0.18 |
リード線は赤色を（＋）に、青色を（－）に接続してください。
単位：mm
| 径方向 | |
|---|---|
| A | 44.3 |
| A1 | 20.5 |
| C | 44.8 |
| C1 | 22 |
| D | 61.87 |
| I | 46 |
| 軸方向 | |
|---|---|
| L | 31 |
| M | 17.9 |
| N | 2.2 |
| P | 8.7 |
| Q | 22 |
| g | |
| 取付 | ||
|---|---|---|
| K | 3.3 | |
| KJ | M4 | |
| NJ | ピッチ円直径 | 54 |
| ボルト | 4.5 | |
| 軸穴 | |
|---|---|
| d | 10 |
| b | ー |
| t | ー |
