ERS-400A/FMS
無励磁作動形ブレーキ（スプラインドライブタイプ）

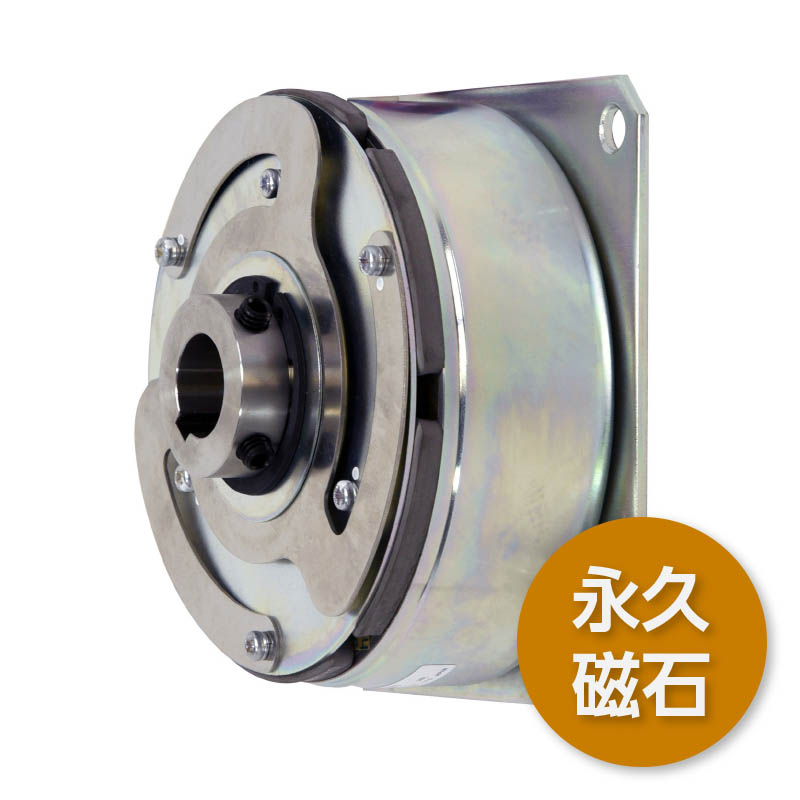

無励磁作動形電磁ブレーキは、制動力にスプリングの弾性を利用するのが一般的ですが、この電磁ブレーキはスプリングの代わりに強力な永久磁石を用い、スプリング方式にない特長を実現した独特な無励磁作動形ブレーキです。これにより、きわめて応答が速く、ブレーキ解放状態からの強制制動ができるなどの優れた特長が得られ、安全ブレーキや非常用ブレーキとして優れた威力を発揮します。また、オートギャップ装置を搭載しており、取付け後は調整はまったく不要です。
| 型式 | ERS-400A/FMS |
|---|---|
| 静摩擦トルク Nm | 20 |
| 定格電圧 DC-V | 24 |
| 消費電力 W(at75°C) | 8 |
| 質量 kg | 2.0 |
リード線は赤色を（＋）に、青色を（－）に接続してください。

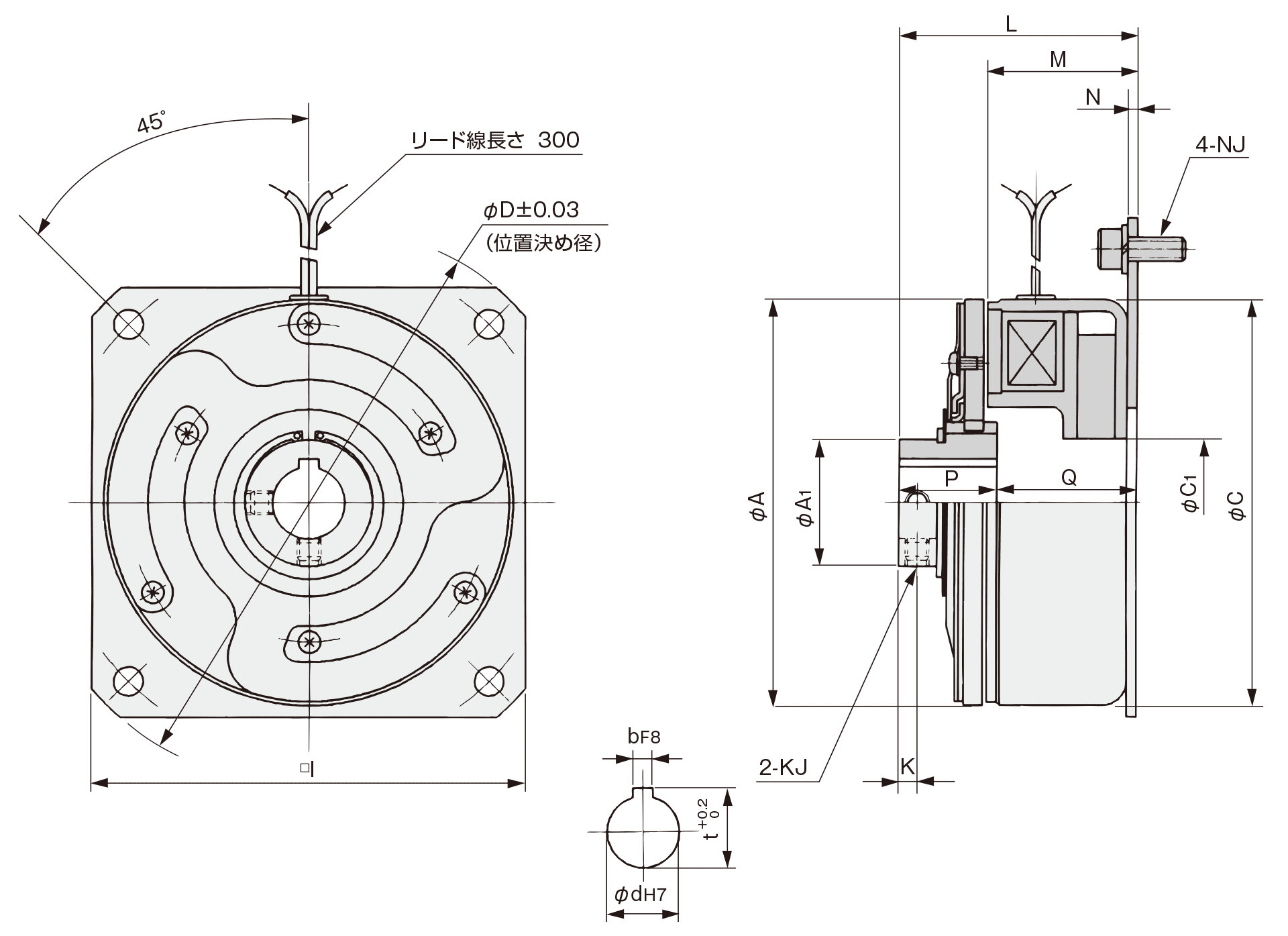

単位：mm
| 径方向 | |
|---|---|
| A | 102 |
| A1 | 31.8 |
| C | 102 |
| C1 | 32 |
| D | 142.85 |
| I | 108 |
| 軸方向 | |
|---|---|
| L | 59.5 |
| M | 38 |
| N | 2.4 |
| P | 24.5 |
| Q | 35 |
| 取付 | ||
|---|---|---|
| K | 4.7 | |
| KJ | M6 | |
| NJ | ピッチ円直径 | 127 |
| ボルト | M6×18 | |
| 軸穴 | |
|---|---|
| d | 18 |
| b | 5 |
| t | 20 |
CAD（2D/3D）
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
ERS-400A/FMS
制御器
FMPR70/24D
