振動機

バイブレータ

ホッパの詰まり、付着が一発で解消します。

ホッパ、ビン、シュートなどに取付けるだけで材料の閉塞、アーチングなどを解消し、詰まらせることなくスムーズに流出させる高能率バイブレータです。構造により2タイプあり、適用材料や使用条件に応じて最適形が選択できます。さらに缶・ビン詰め作業に最適なバイブレートリパッカもあります。

バイブレータの適用基準

ホッパ、シュート 板厚(mm) ホッパ 容量(TON) バイブレータ形式
V形 VG形 RV形
標準 最大 2P 4P
0.6 0.8 0.02 V-2B - - -
0.8 1.0 0.04 V-4C - - -
1.0 1.6 0.1 V-10A - RV-042 -
1.6 3.2 0.35 V-20B - RV-072D -
3.2 4.5 1 V-30C - RV-12E RV-064
4.5 6 3 - VG-60 RV-22D RV-14D1
6 9 20 - VG-80 RV-42E RV-24D1
9 12 50 - - RV-72E RV-44D1
12 19 100 - - - RV-74D1
19 25 150 - - - RV-154B3

板厚を基準に選定してください。

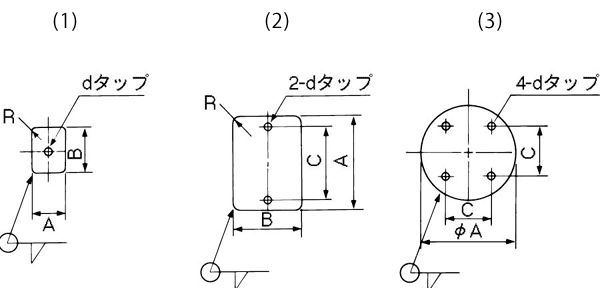

取付ベース外形寸法図

寸法表

単位:mm

形式 図面番号 ベース板厚 A B C R d
V - 2B (1) 14 20 30 - 5 M10
V - 4C (1) 16 38 58 - 10 M12
V -10A (1) 16 65 80 - 10 M12
V -20B (2) 16 250 150 220 35 M10
V -30C (2) 16 350 200 310 45 M14
VG-60 (3) 16 300 - 160 - M12
VG-80 (3) 22 350 - 195 - M16

取付例

角ホッパ
円錐ホッパ

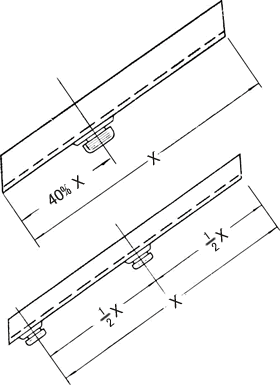

シュート

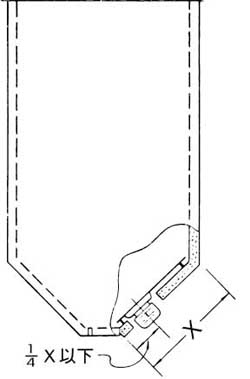

振動板式ホッパ

最適位置を求めるためのバイブレータの移動範囲

用途例

詰まりをとる

バイブレータなら取付け簡単。スイッチONで詰まりを解消し、スムーズな流れを取り戻します。

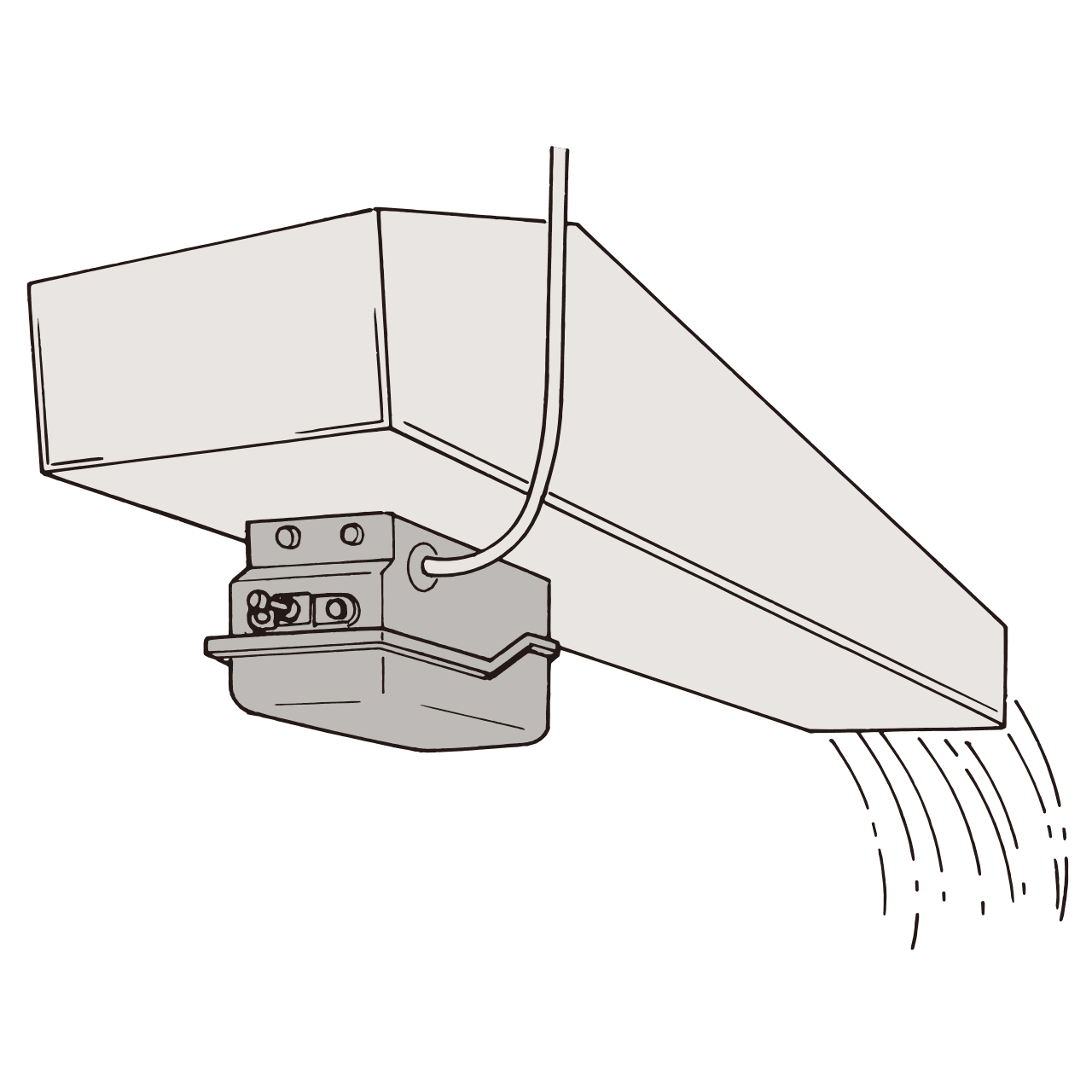

小容量シュートにはV形

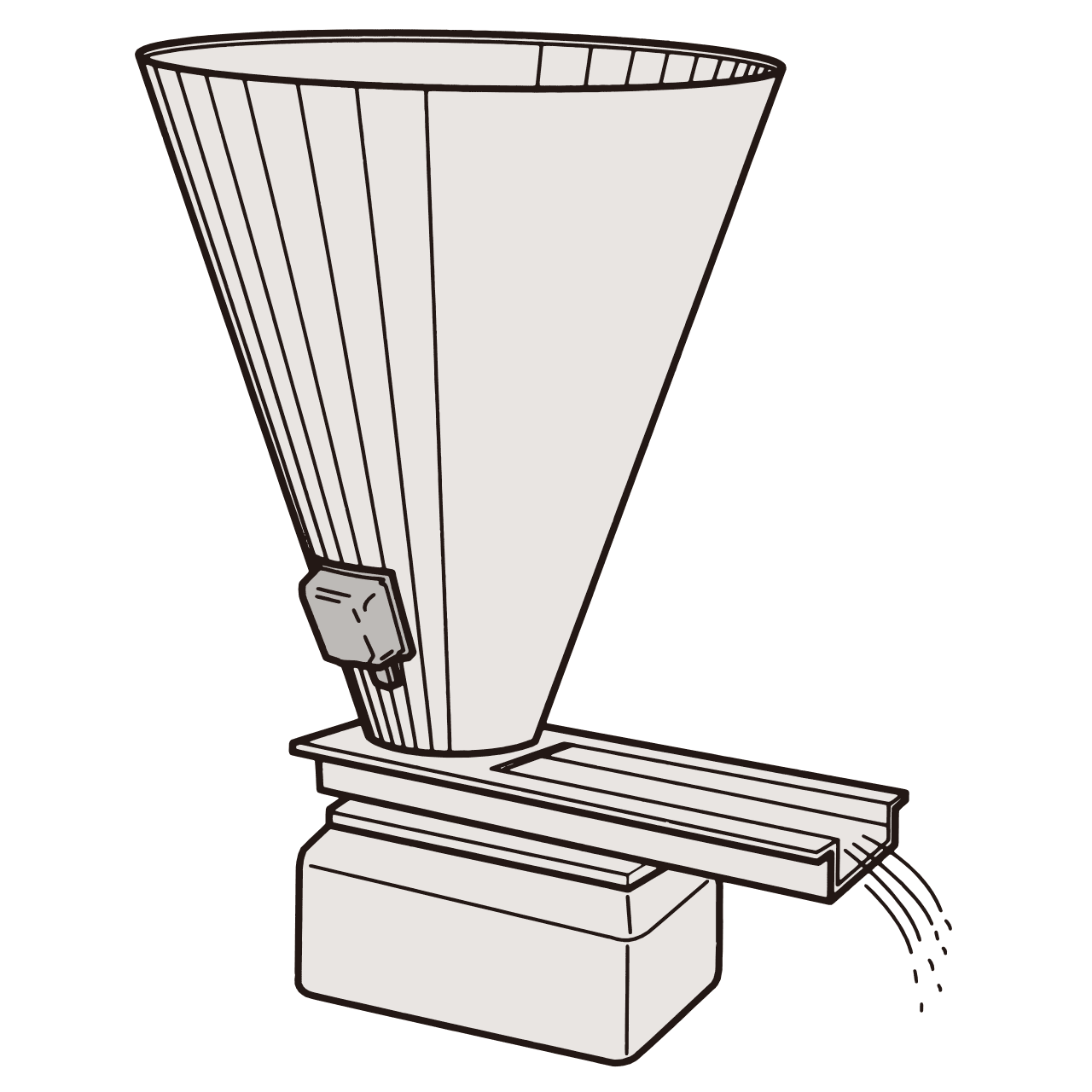

小容量ホッパにはV形

詰め込む

人手に変わって容器を加振。かさばる材料の充填作業に、成形・脱形作業に威力を発揮。

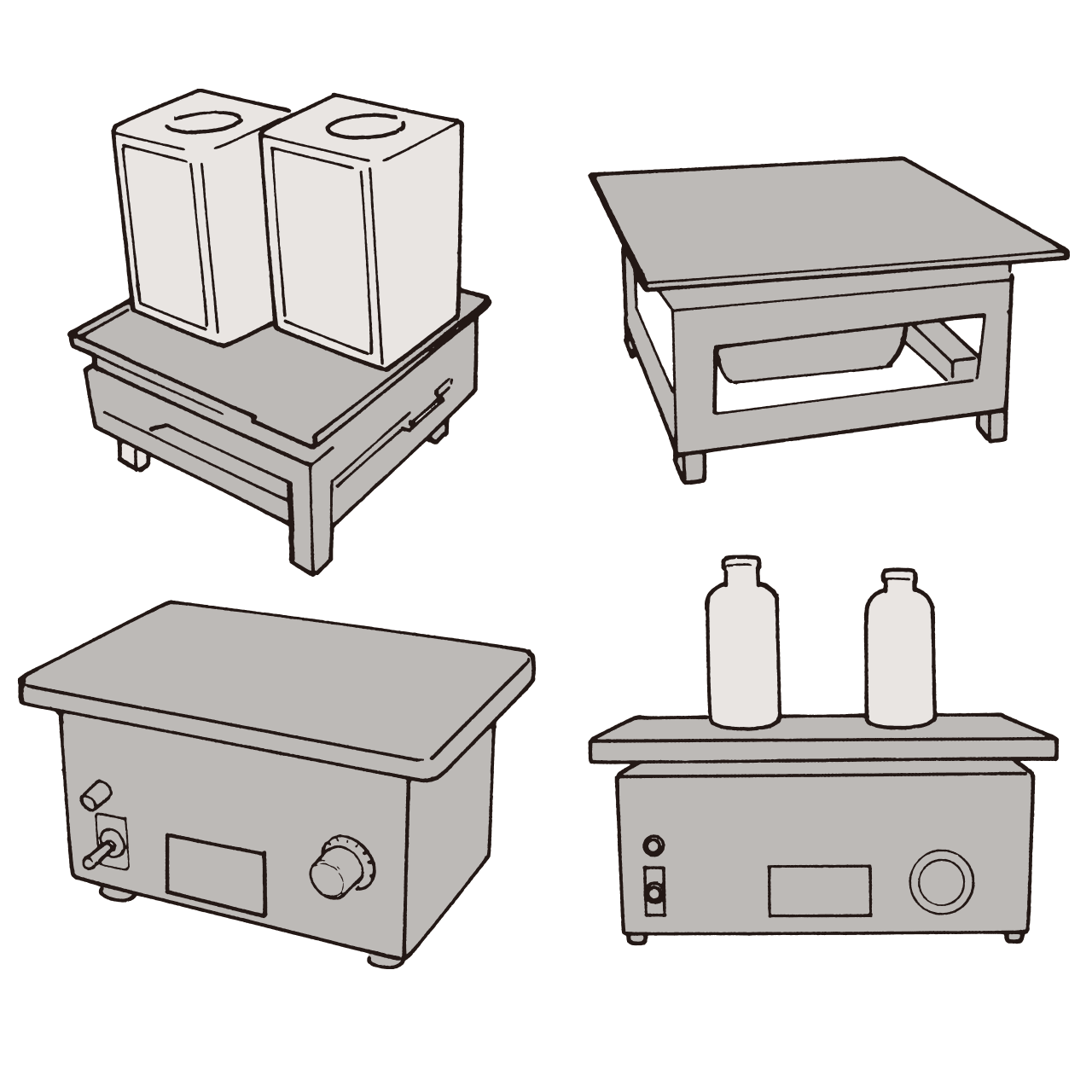

充填作業用各種バイブレートリパッカ

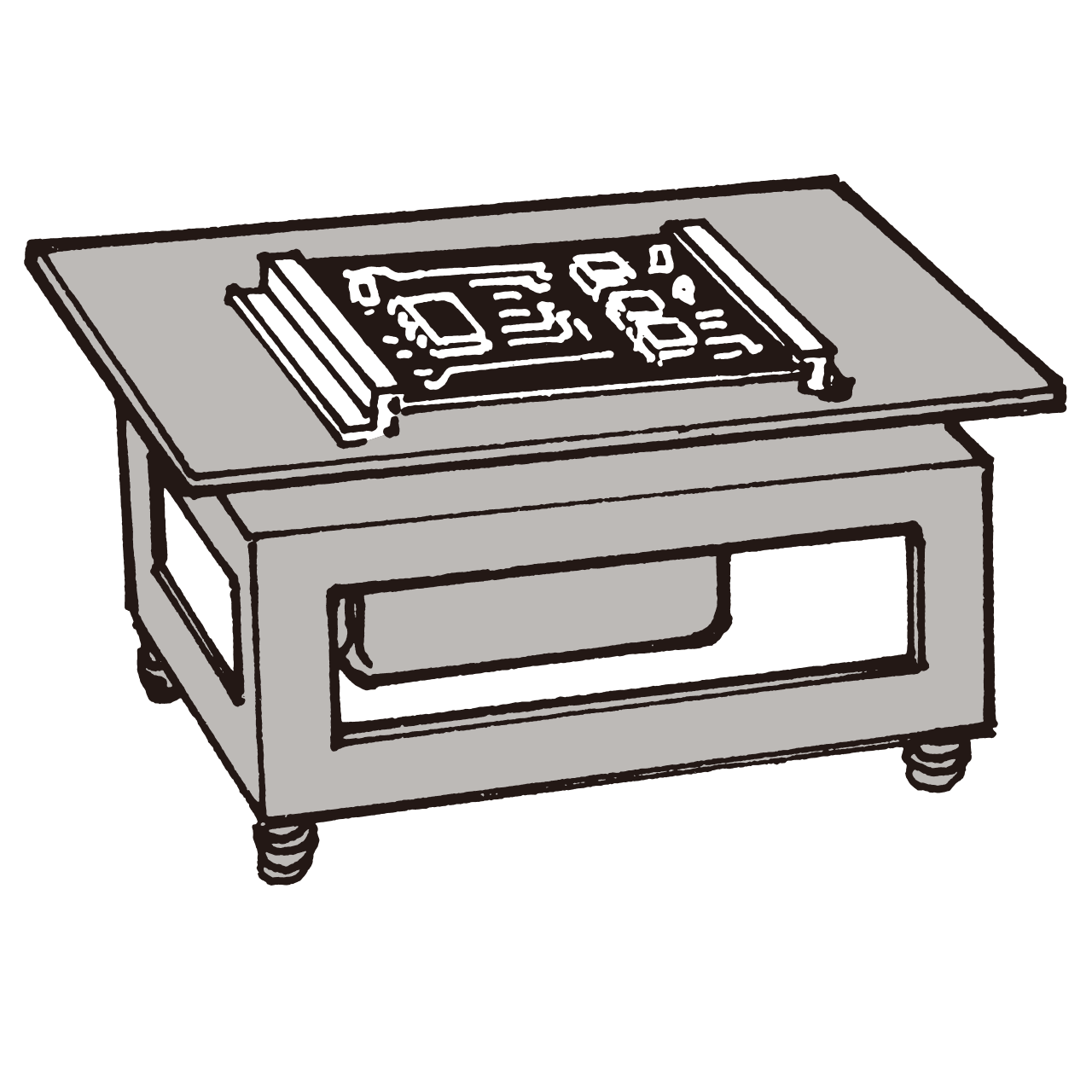

製品の耐振検査用にRV形
