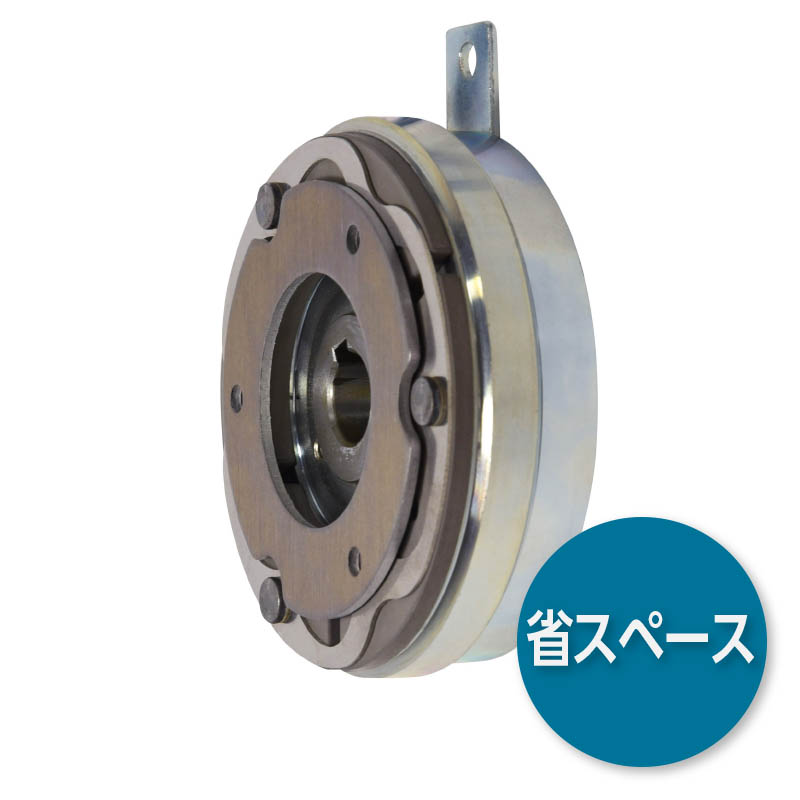

NC-1.2T
ハブ無クラッチ
「機械に組込みやすい」「組込みのスペース幅が小さい」、電磁クラッチにとって重要なこれらの機能を、独特な薄形構造によって実現した製品です。もちろん電磁クラッチ/ブレーキとしての特性、信頼性は抜群で、独創的な形状をした耐久性の高い板ばねにより高精度、高応答の動作特性を実現しています。薄形コンパクトで高性能、しかも組込みやすいと、まさに三拍子そろった好製品で、あらゆる機械のモーションコントロールにおすすめです。
![](https://www.sinfo-t.jp/application/files/6616/5992/3030/thin-nc-1.2t-product.jpg)
型式 | NC-1.2 |
---|---|
静摩擦トルク Nm | 12 |
定格電圧 DC-V | 24 |
消費電力 W(at75°C) | 11 |
質量 kg | 1.0 |
![](https://www.sinfo-t.jp/application/files/8216/5838/6558/thin-nc-t-fig-0_3-0_6-1_2-2_5-5-10-20.gif)
単位:mm
径方向 | |
---|---|
A | 88 |
A1 | 72 |
B | 92.5 |
D1 | 42 |
E | 16 |
G | 62 |
H | 56 |
軸方向 | |
---|---|
L | 32.5 |
M | 25.5 |
N | 2 |
P | 2 |
Q | 7 |
R | 25.5 |
g | |
X | 4.7 |
取付 | ||
---|---|---|
PJ | ピッチ円 直径 |
60 |
ボルト | M4×8 | |
Z | 5.5 |
軸穴 | |
---|---|
d | 15 |
b | 5 |
t | 17 |
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
NC-1.2T
DXFファイル59 KB
