クラッチ・ブレーキ

超小形無励磁作動形ブレーキ

SBRシリーズ

超小形無励磁作動形ブレーキ。世界最小クラス&薄形化を実現。2018年超モノづくり部品大賞 日本力賞受賞。

特長

  1. 複雑化、高性能化が進むロボットアームなどに最適
  2. ネジを使わず巻線占有率の向上に成功し、最小クラスで高トルクを実現
  3. 絶縁方法の改良により、消費電力を低減
  4. 通電OFFで瞬時に作動し、停電時の安全装置に最適

用途例

医療支援用ロボット

卓上ロボット

サービスロボット

電動シリンダ

電子部品実装機

小形モータ

外径寸法図・仕様

SBR10

外形寸法図
参考仕様例
項目 数値
静摩擦トルク 0.002Nm以上
定格電圧 DC 24V
消費電力 0.57W

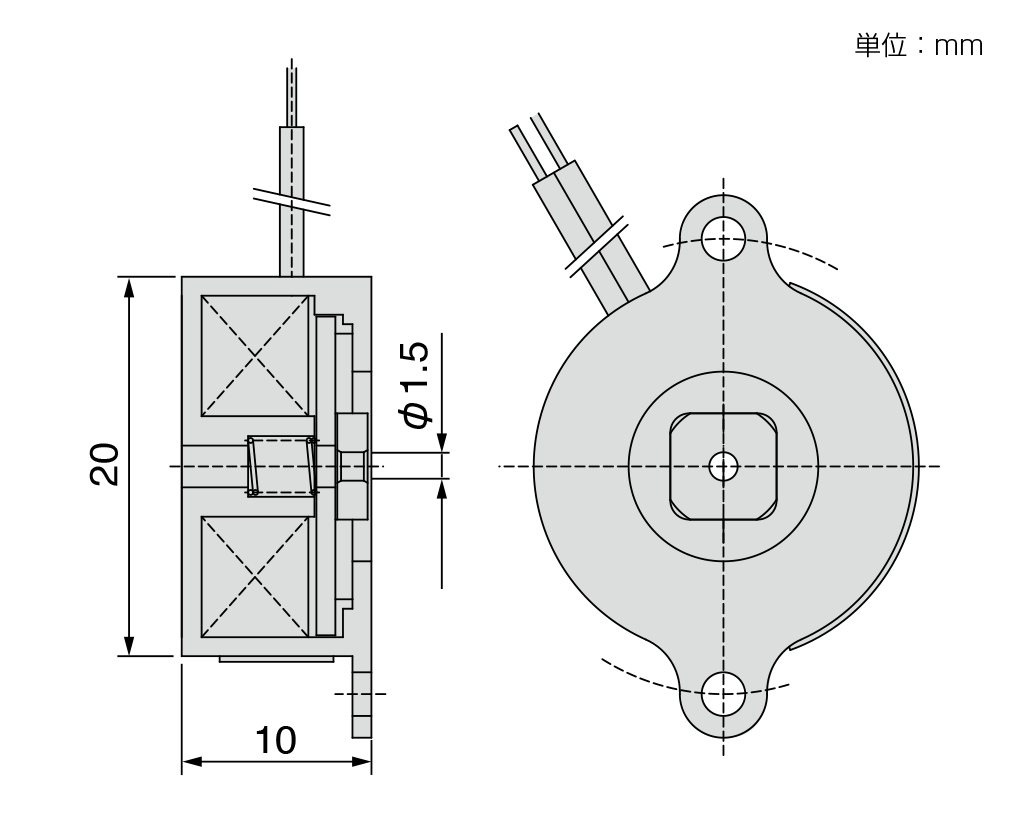

SBR20

外形寸法図
参考仕様例
項目 数値
静摩擦トルク 0.005Nm以上
定格電圧 DC 24V
消費電力 0.43W



掲載仕様は参考仕様となります。詳細は営業窓口までお問い合わせください

“超”モノづくり部品大賞『日本力賞』受賞

本製品は、2018年“超”モノづくり部品大賞『日本力(にっぽんぶらんど)賞』を受賞いたしました。
(主催:モノづくり日本会議/日刊工業新聞社)
