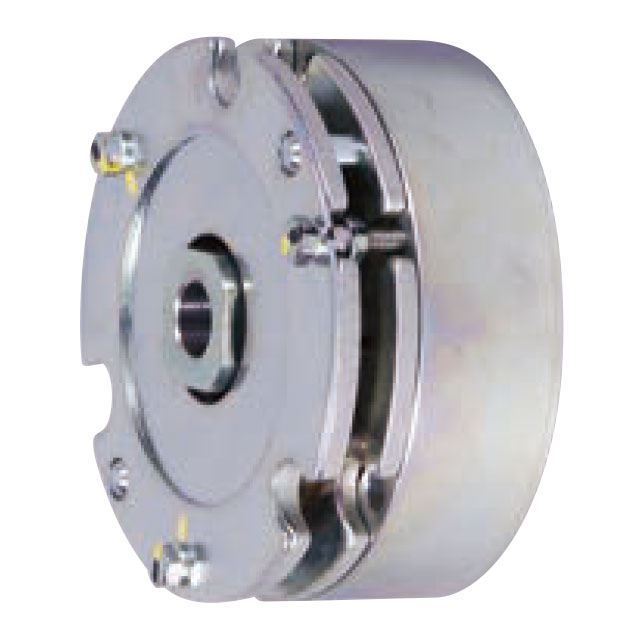

SBM（制動用）
特長
- 通電オフで瞬時に作動し、停電時にも安心
- 組付時のギャップ調整不要
-
制動耐久に優れ、安定した制動力を維持
- 取付方向は自由自在
型式表示
トルク／定格電圧
| 型式／ SBM- |
109-0020EZ | 109-0030EZ | 115-07 | 140-15 | 160-22 | 160-37 |
|---|---|---|---|---|---|---|
| 静摩擦トルクNm | 2 | 3 | 7.5 | 15 | 22 | 37 |
| 定格電圧 | DC90V | |||||

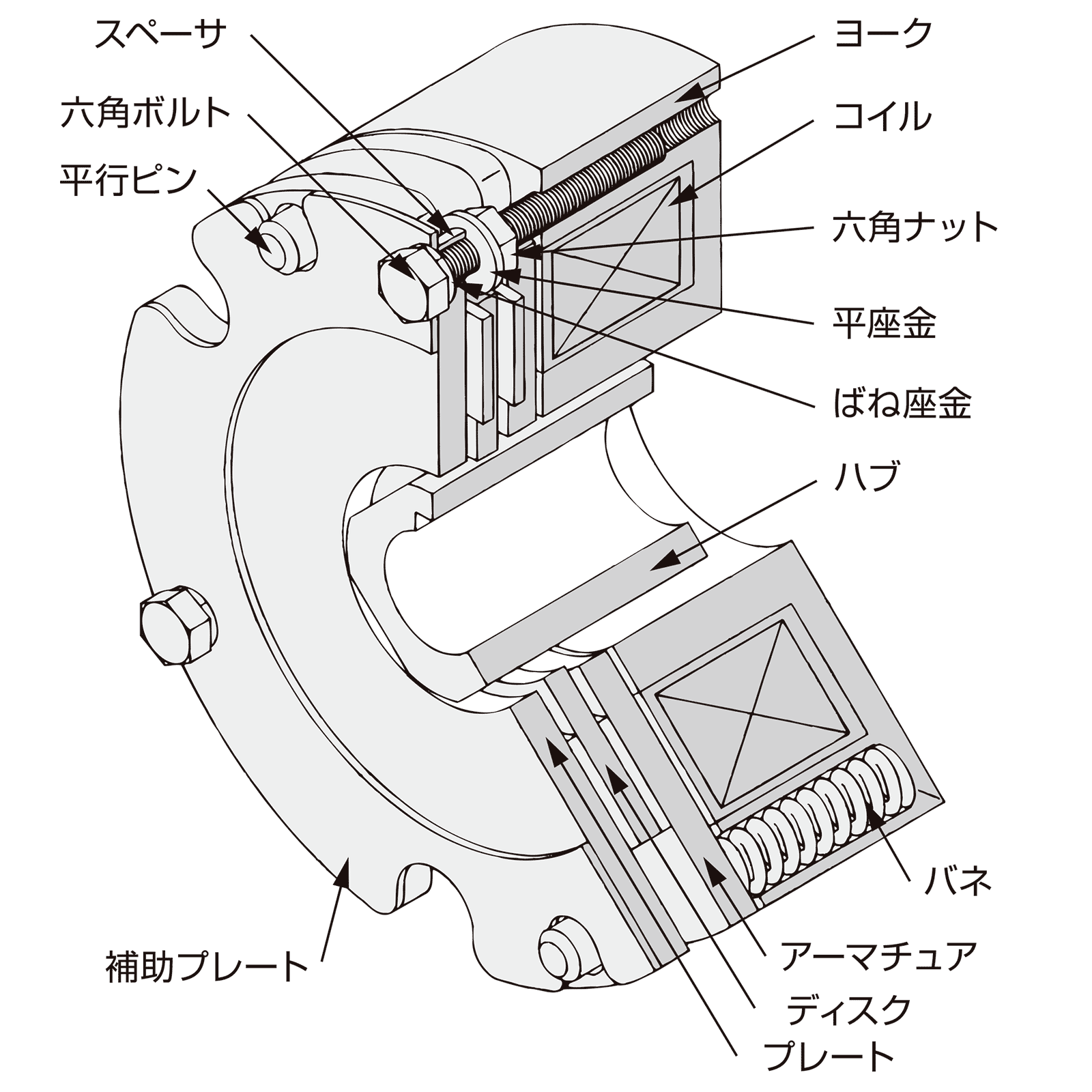

構造
特性
動作特性
| 型式／ SBM- |
109-0020EZ | 109-0030EZ | 115-07 | 140-15 | 160-22 | 160-37 |
|---|---|---|---|---|---|---|
| アーマチュア吸引時間 ta 〔ms〕 |
60 | 60 | 60 | 80 | 130 | 140 |
| アーマチュア釈放時間 tar 〔ms〕 |
30 | 30 | 20 | 30 | 40 | 40 |
許容仕事／最高回転数／慣性モーメントJ
| 型式 | 許容仕事〔J〕 | 最高回転数〔r/min〕 | J〔kgm2〕 | |||
|---|---|---|---|---|---|---|
| 1回当り | 1分間当り | 調整まで | 制動時 | 空転時 | ||
| SBM-109-0020EZ（※1） | （※2） | （※2） | 1.0×108 | 1800 | 3600 | 5.70×105 |
| SBM-109-0030EZ（※1） | （※2） | （※2） | 7.5×107 | 1800 | 3600 | 5.70×105 |
| SBM-115‒07 | 5000 | 1200 | 2.80×107（※3） | 1800 | 1800 | 1.75×10-4 |
| SBM-140‒15 | 8000 | 2000 | 3.80×107（※3） | 1800 | 1800 | 5.00×10-4 |
| SBM-160‒22 | 10000 | 2500 | 5.10×107（※3） | 1800 | 1800 | 1.00×10-3 |
| SBM-160‒37 | 10000 | 2500 | 5.10×107（※3） | 1800 | 1800 | 1.00×10-3 |
動トルク特性についてはお問い合わせください。
1. 開発品につき、値は参考値です。詳しくは最寄りの営業拠点にお問い合わせください。
2. 詳細は最寄りの拠点にお問い合わせください。
3. ギャップ調整が必要になるまでの総仕事を示します。

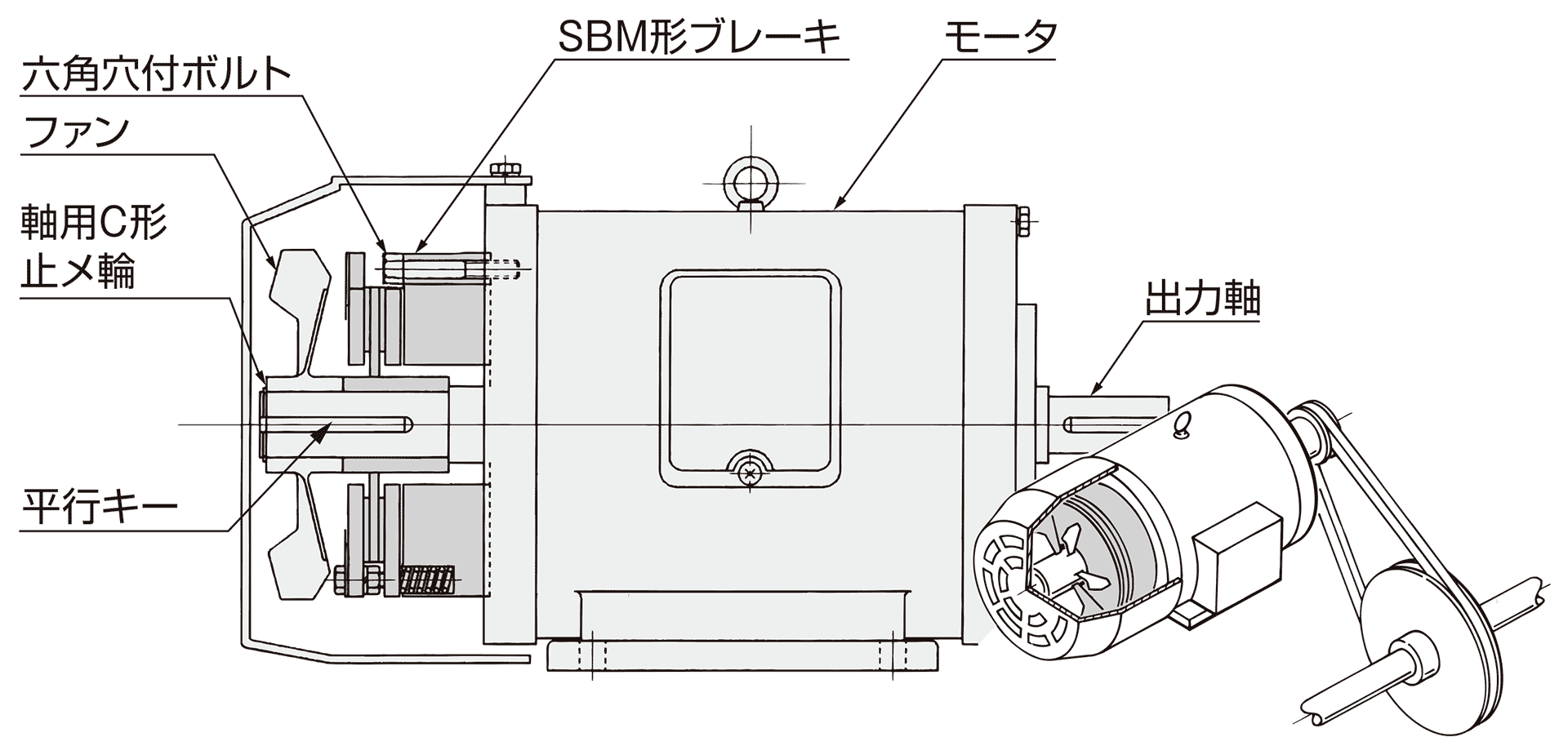

取付例
機種一覧
