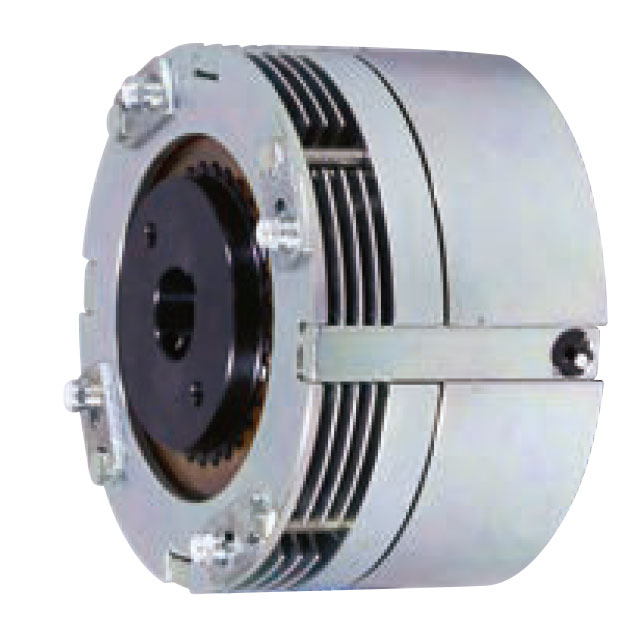

SBS（制動用・多板式）
特長
- 通電オフで瞬時に作動し、停電時にも安心
- 組付時のギャップ調整不要
-
制動耐久に優れ、安定した制動力を維持
-
多板式により小形・高トルクを実現
- ディスク数により、静摩擦トルク変更可能
型式表示
トルク／定格電圧
| 型式／ SBS- |
120 | 140 | 170 | 230 | 300 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 4D | 8D | 4D | 8D | 4D | 8D | 4D | 8D | 4D | 8D | |
| 静摩擦トルクNm | 15 | 30 | 30 | 60 | 60 | 120 | 260 | 500 | 800 | 1500 |
| 定格電圧 DC-V |
24 | |||||||||

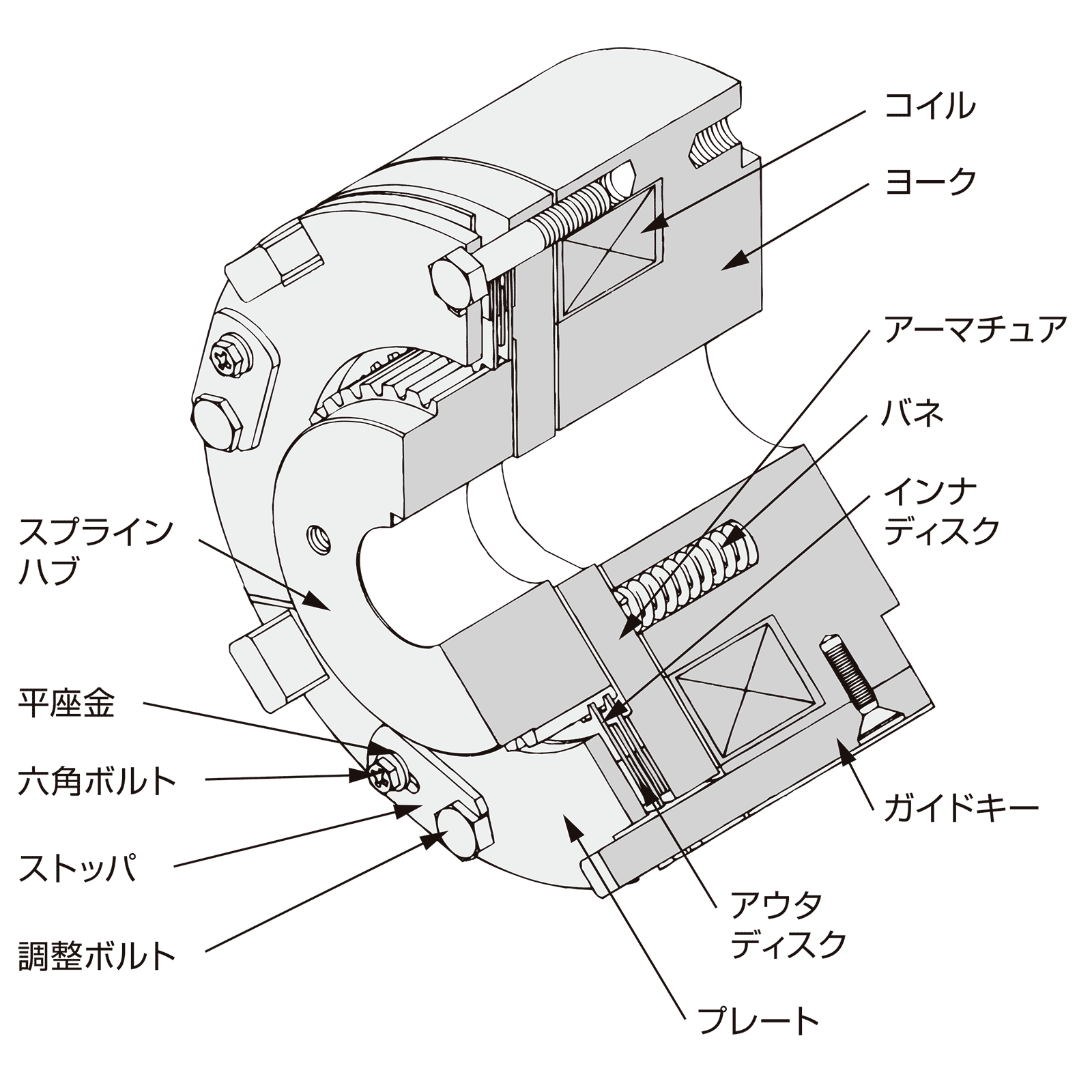

構造
特性
動作特性
| 型式／ SBS- |
120 | 140 | 170 | 230 | 300 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 4D | 8D | 4D | 8D | 4D | 8D | 4D | 8D | 4D | 8D | |
| アーマチュア 吸引時間 ta 〔ms〕 |
200 | 300 | 400 | 600 | 900 | |||||
| アーマチュア 釈放時間 tar 〔ms〕 |
150 | 200 | 200 | 250 | 300 | |||||
許容仕事／最高回転数／慣性モーメントJ
| 型式 | 許容仕事〔J〕 | 最高回転数〔r/min〕 | J〔kgm2〕 | |||
|---|---|---|---|---|---|---|
| 1回当り | 1分間当り | 調整まで | 制動時 | 空転時 | ||
| SBS-120‒4D | 3000 | 1400 | 8.50×106 | 2000 | 4000 | 2.25×10-4 |
| SBS-120‒8D | 5000 | 1400 | 8.50×106 | 2000 | 2000 | 4.00×10-4 |
| SBS-140‒4D | 4000 | 2000 | 1.10×107 | 1800 | 3600 | 8.75×10-4 |
| SBS-140‒8D | 8000 | 2000 | 1.10×107 | 1800 | 1800 | 1.35×10-3 |
| SBS-170‒4D | 6000 | 3000 | 1.70×107 | 1800 | 3000 | 2.80×10-3 |
| SBS-170‒8D | 14000 | 3000 | 1.70×107 | 1800 | 1800 | 3.50×10-3 |
| SBS-230‒4D | 12000 | 6000 | 4.80×107 | 1500 | 2200 | 0.0120 |
| SBS-230‒8D | 26000 | 6000 | 4.80×107 | 1500 | 1500 | 0.0156 |
| SBS-300‒4D | 15000 | 10000 | 7.90×107 | 1200 | 1600 | 0.0843 |
| SBS-300‒8D | 45000 | 10000 | 7.90×107 | 1200 | 1200 | 0.114 |

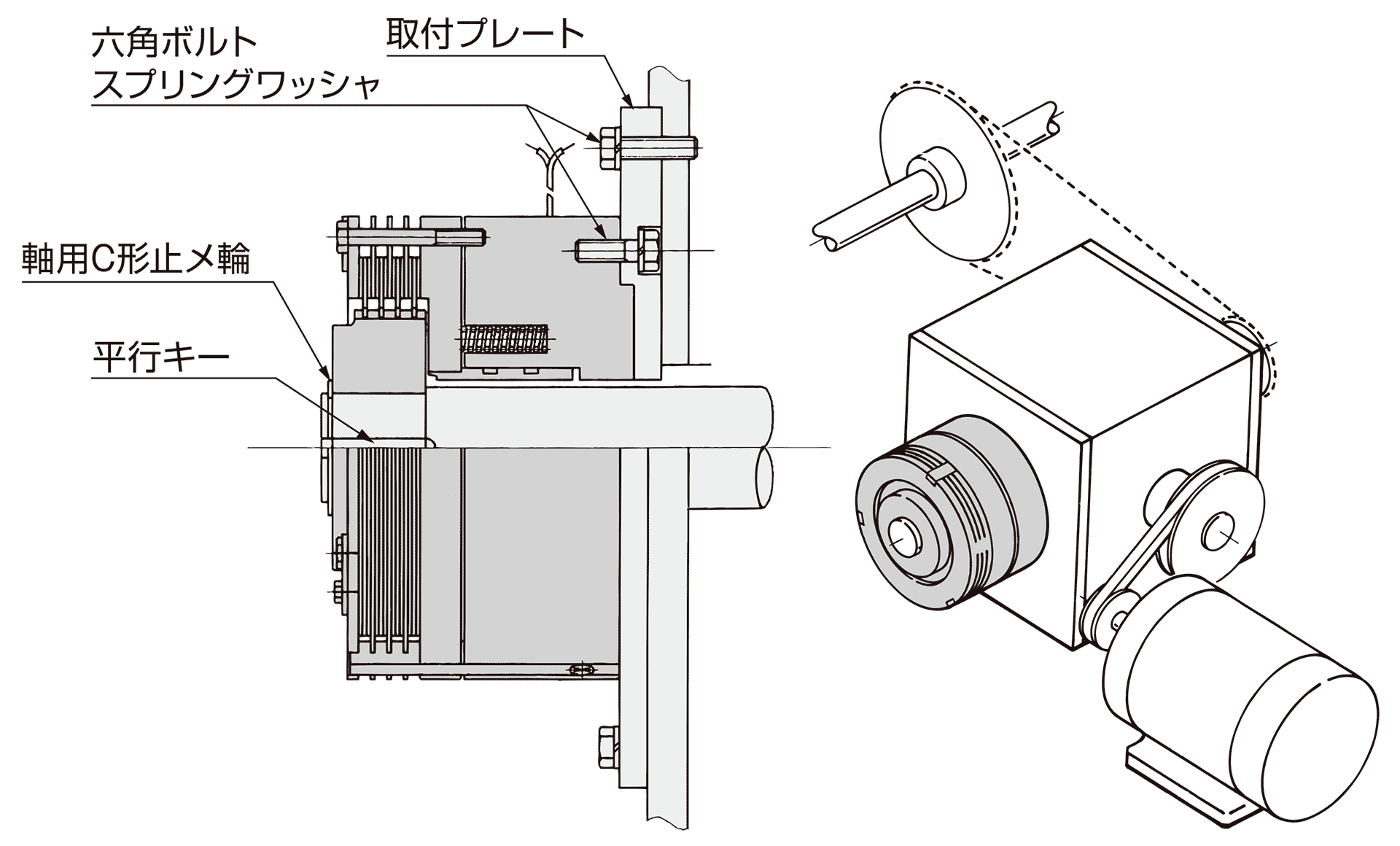

取付例
機種一覧
