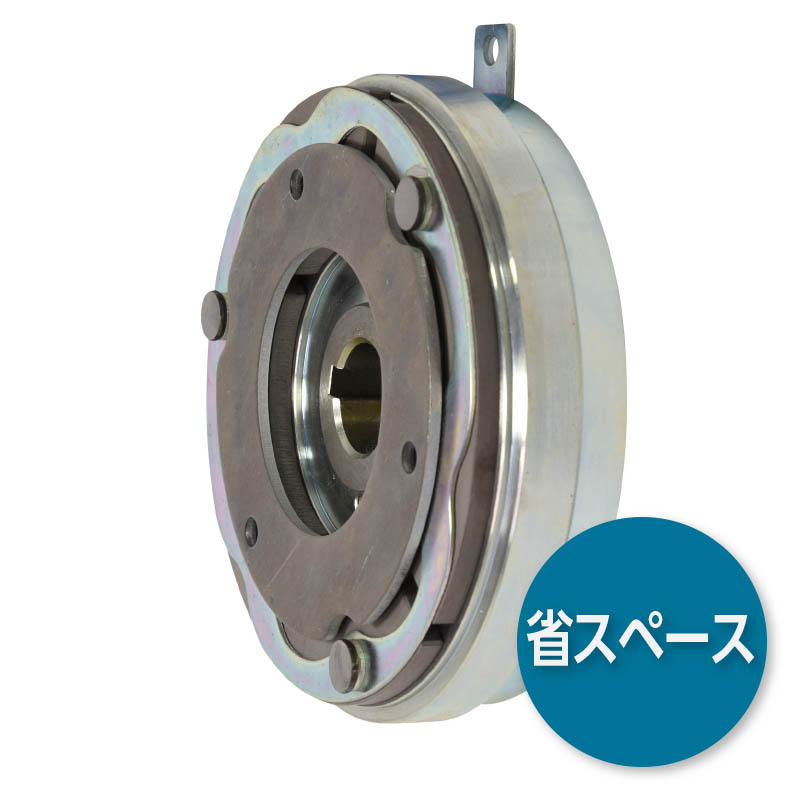

NC-5T
ハブ無クラッチ
「機械に組込みやすい」「組込みのスペース幅が小さい」、電磁クラッチにとって重要なこれらの機能を、独特な薄形構造によって実現した製品です。もちろん電磁クラッチ／ブレーキとしての特性、信頼性は抜群で、独創的な形状をした耐久性の高い板ばねにより高精度、高応答の動作特性を実現しています。薄形コンパクトで高性能、しかも組込みやすいと、まさに三拍子そろった好製品で、あらゆる機械のモーションコントロールにおすすめです。
| 型式 | NC-5T |
|---|---|
| 静摩擦トルク Nm | 50 |
| 定格電圧 DC-V | 24 |
| 消費電力 W(at75°C) | 25 |
| 質量 kg | 3.0 |

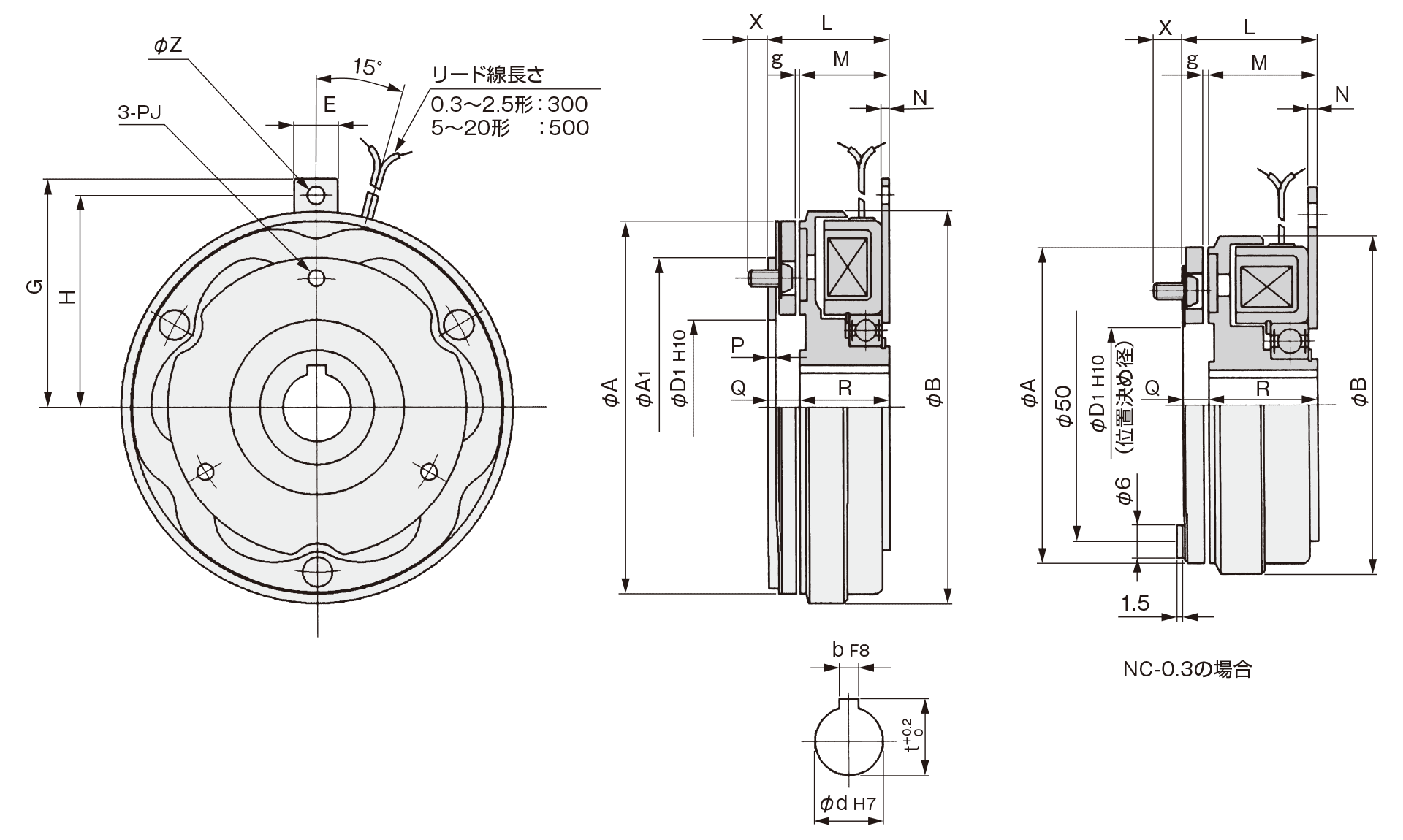

単位：mm
| 径方向 | |
|---|---|
| A | 137 |
| A1 | 110 |
| B | 144 |
| D1 | 64 |
| E | 16 |
| G | 84 |
| H | 78 |
| 軸方向 | |
|---|---|
| L | 43.4 |
| M | 33 |
| N | 2.6 |
| P | 3 |
| Q | 10.4 |
| R | 33 |
| g | |
| X | 7.1 |
| 取付 | ||
|---|---|---|
| PJ | ピッチ円直径 | 95 |
| ボルト | M6×12 | |
| Z | 6.5 | |
| 軸穴 | |
|---|---|
| d | 25 |
| b | 7 |
| t | 28 |
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
NC-5T
DXFファイル63 KB
