RVスクリーン RVS形
トラフ直撃ふるいの強力タイプ。
RVスクリーンは、強力な振動を発生するRVモータ（振動モータ）をスクリーントラフに直接取付けた振動スクリーンです。振動モータの振動がトラフ全体に効果的に伝達されるため細粉から中塊の高能率なふるい分けができます。小形機は、振動数1450／1710（回／分）振幅2～4mm、大形機は振動数720／850（回／分）、振幅5～8mmです。

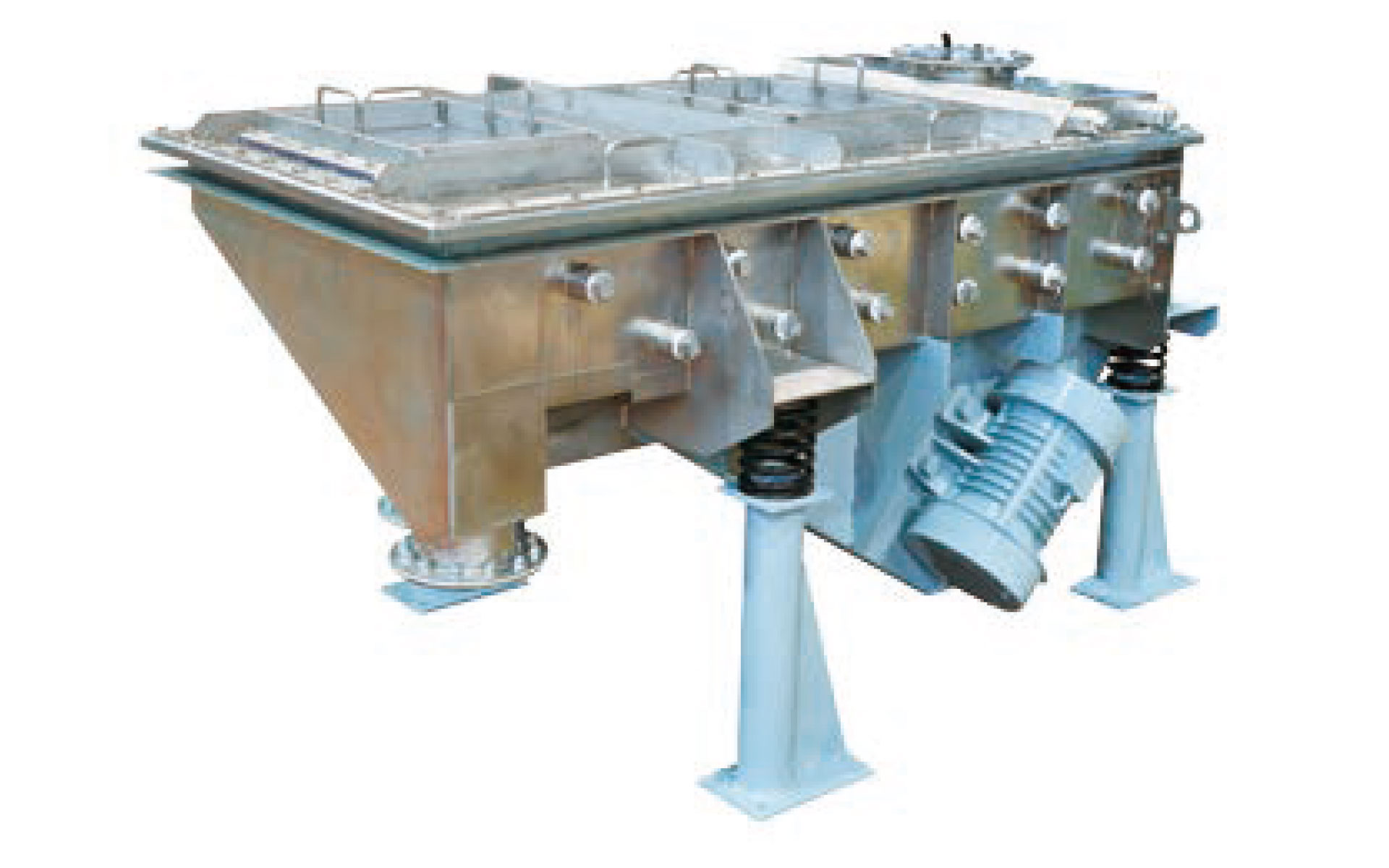

下部駆動式（据置形）

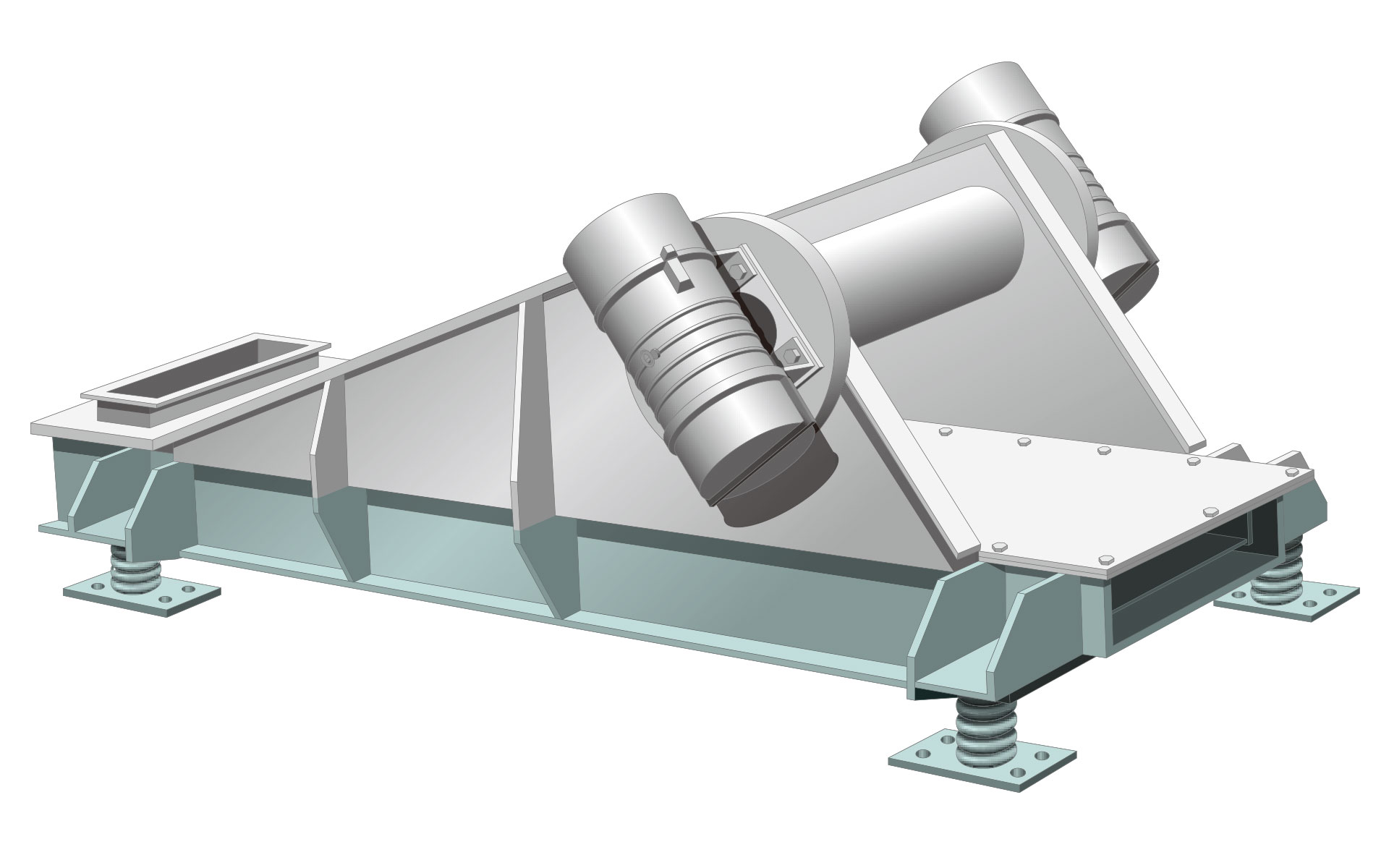

上部駆動式（据置形）
特長
- 軽量・堅牢な構造
スクリーントラフにコンパクトで高性能な振動モータを取付けた構造ですから、駆動モータ・ベルトなどの付属品を必要とせず、きわめて軽量・堅牢です。 - 振動調整も簡単
振動モータの極数により振動数を、またアンバランスウェイトの調節により振幅を変えられるため、処理能力の調整が簡単です。 - 安定した性能
強制振動式ですから、材料の付着のための振幅増大現象がなく、常に安定した稼働性を発揮します。 - 正確なふるい分け
スクリーンが1面の1デッキ形から、スクリーン3面の3デッキ形まであり、材料および流量にあわせて正確で高能率なふるい分けができます。 - 簡単な起動・停止
起動・停止は制御器の押ボタンを操作するだけでOK。しかも、停止時は自動的かつ強制的にスクリーンを急速停止させ揺れによる材料の流れ込みを防止します。
下部駆動式（据置形）

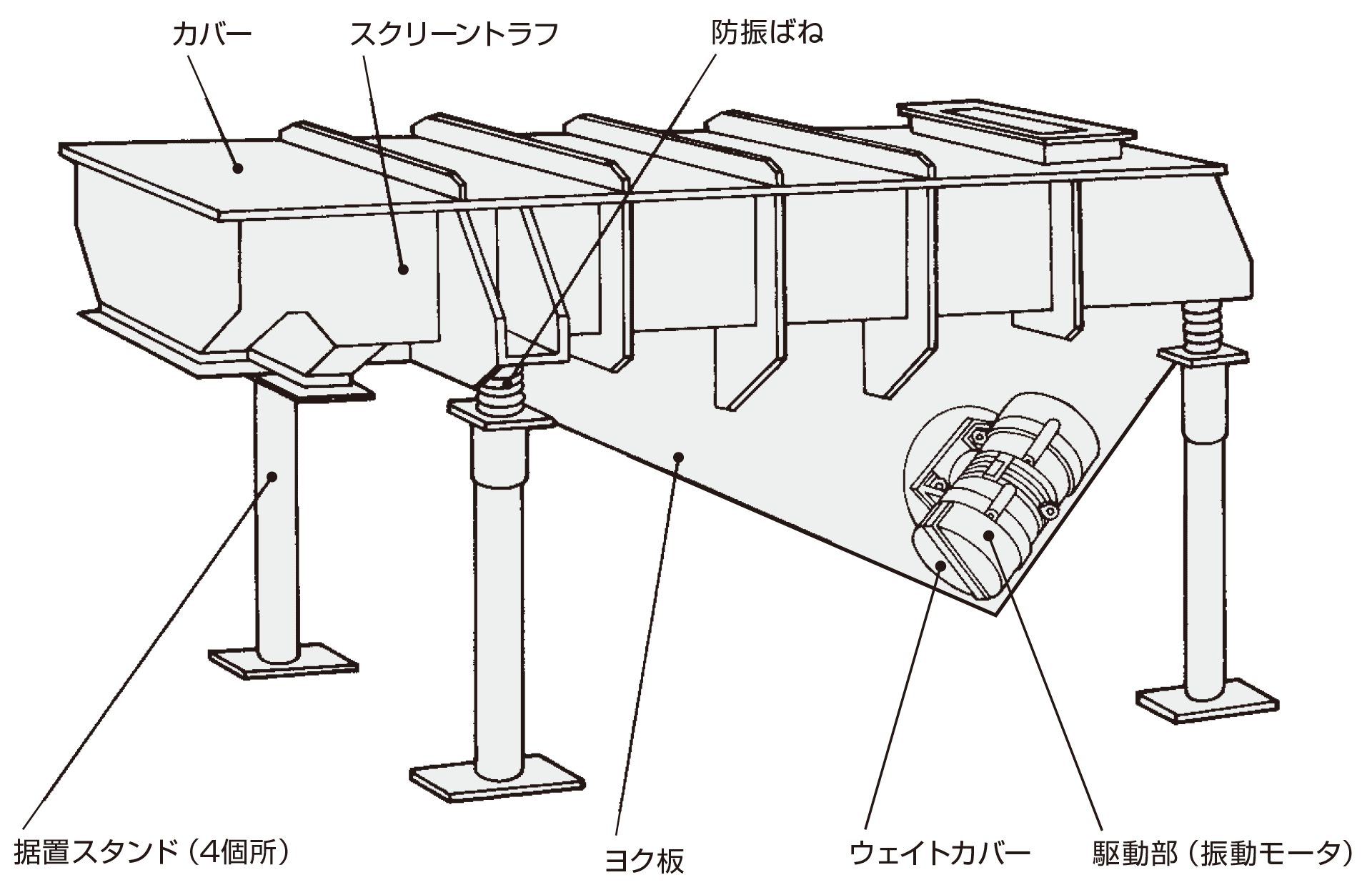

構造図
仕様
標準仕様
| 形式 | 有効ふるい 面積 （m2） |
トラフ寸法 幅Ｘ長さ (mm) |
振動モータ 形式 (2台) |
振動モータ 出力 (Kｗ×台数） |
振動数 50Hz/60Hz (回/分) |
重量 (kg) |
適用制御器 |
|---|---|---|---|---|---|---|---|
| ※RVS-450-1.2 | 0.33 | 450×1200 | RV-24D | 0.2×2 | 約1450/1710 | 180 | ORV-24×2R |
| ※RVS-600-1.2 | 0.45 | 600×1200 | RV-24D | 0.4×2 | 約1450/1710 | 260 | ORV-44×2R |
| ※RVS-750-1.5 | 0.78 | 750×1500 | RV-74D |
0.75×2 |
約1450/1710 | 400 | ORV-74×2R |
| ※RVS-900-1.8 | 1.16 | 900×1800 | RV-158B | 1.5×2 | 約720/850 | 850 |
ORV-158-2R |
| ※RVS-900-2.4 | 1.68 | 900×2400 | RV-158B | 1.5×2 | 約720/850 | 1100 | ORV-158-2R |
| RVS-1200-2.4 |
2.28 |
1200×2400 |
RV-228B |
2.2×2 | 約720/850 | 1450 | ORV-228-2R |
| RVS-1200-3 |
2.96 |
1200×3000 | RV-378B | 3.7×2 | 約720/850 | 1650 | ORV-378-2R |
| RVS-1500-3 | 3.74 | 1500×3000 | RV-378B | 3.7×2 | 約720/850 | 2300 | ORV-378-2R |
| RVS-1500-3.6 | 4.46 |
1500×3600 |
RV-558B | 5.5×2 | 約720/850 | 2500 |
0ORV-558-2R |
| RVS-1500-4.8 | 6.2 |
1500×4800 |
RV-558B | 5.5×2 | 約720/850 | 3800 |
0ORV-558-2R |
| RVS-1800-4.8 | 7.48 |
1800×4800 |
RV-758B |
7.5×2 |
約720/850 | 4850 |
ORV-758-2R |
1. ※印の形式についてはご要望に応じ耐圧防爆構造(d2G4)も製作いたします。
2. ご要望に応じ2段式、3段式のスクリーンも製作いたします。

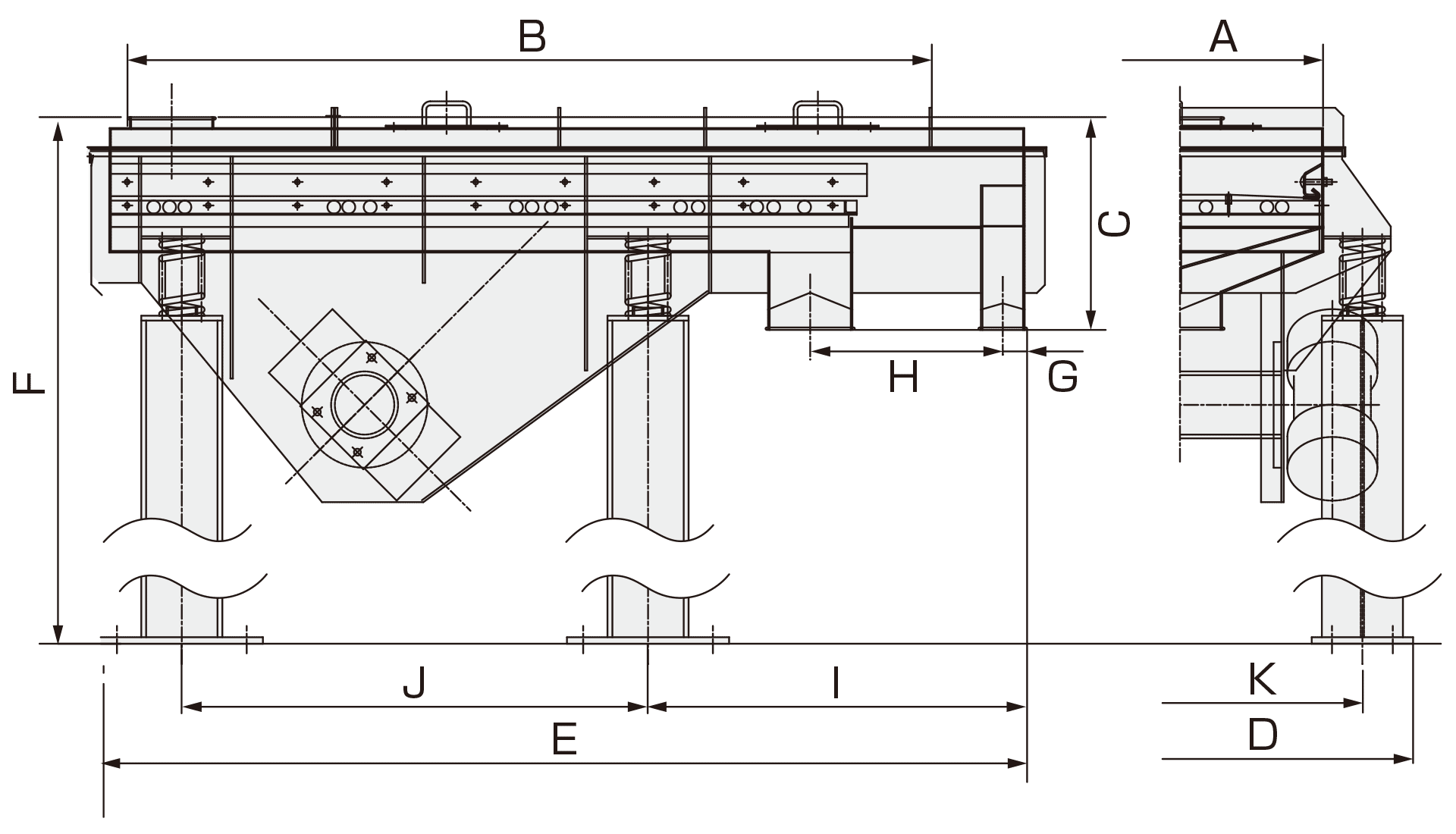

外形寸法図
寸法表
単位：mm
| 形式 | A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RVS-450-1.2 | 450 | 1200 | 300 | 800 | 1345 | 770 | 50 | 200 | 450 | 820 | 640 |
| RVS-600-1.2 | 600 | 1200 | 300 | 960 | 1475 | 830 | 50 | 200 | 450 | 850 | 800 |
| RVS-750-1.5 | 750 | 1500 | 300 | 1150 | 1755 | 930 | 50 | 200 | 500 | 1080 | 950 |
| RVS-900-1.8 | 900 | 1800 | 380 | 1260 | 2180 | 1260 | 50 | 200 | 500 | 1480 | 1100 |
| RVS-900-2.4 | 900 | 2400 | 380 | 1260 | 2690 | 1260 | 50 | 200 | 540 | 1950 | 1100 |
| RVS-1200-2.4 | 1200 | 2400 | 420 | 1620 | 2690 | 1400 | 50 | 200 | 540 | 1950 | 1400 |
| RVS-1200-3 | 1200 | 3000 | 420 | 1620 | 3100 | 1400 | 50 | 200 | 750 | 2150 | 1400 |
| RVS-1500-3 | 1500 | 3000 | 420 | 1700 | 3100 | 1500 | 50 | 200 | 750 | 2150 | 1700 |
| RVS-1500-3.6 | 1500 | 3600 | 420 | 1700 | 3650 | 1500 | 50 | 200 | 800 | 2650 | 1700 |
| RVS-1500-4.8 | 1500 | 4800 | 420 | 2050 | 4930 | 1700 | 80 | 260 |
1300 |
3400 |
1800 |
| RVS-1800-4.8 | 1800 | 4800 | 420 | 2550 | 4930 | 1800 | 80 | 260 |
1300 |
3400 |
2100 |
上部駆動式（据置形）
仕様
標準仕様
| 形式 | 有効ふるい 面積 （m2） |
トラフ寸法 幅Ｘ長さ (mm) |
振動モータ 形式 (2台) |
振動モータ 出力 (Kｗ×台数） |
振動数 50Hz/60Hz (回/分) |
重量 (kg) |
適用制御器 |
|---|---|---|---|---|---|---|---|
| ※RVS-450-1.2 | 0.33 | 450×1200 | RV-24D | 0.2×2 | 約1450/1710 | 180 | ORV-24×2R |
| ※RVS-600-1.2 | 0.45 | 600×1200 | RV-24D | 0.4×2 | 約1450/1710 | 260 | ORV-44×2R |
| ※RVS-750-1.5 | 0.78 | 750×1500 | RV-74D | 0.75×2 | 約1450/1710 | 400 | ORV-74×2R |
| ※RVS-900-1.8 | 1.16 | 900×1800 | RV-158B | 1.5×2 | 約720/850 | 850 | ORV-158-2R |
| ※RVS-900-2.4 | 1.68 | 900×2400 | RV-158B | 1.5×2 | 約720/850 | 1100 | ORV-158-2R |
| RVS-1200-2.4 | 2.28 | 1200×2400 | RV-228B | 2.2×2 | 約720/850 | 1450 | ORV-228-2R |
| RVS-1200-3 | 2.96 | 1200×3000 | RV-378B | 3.7×2 | 約720/850 | 1650 | ORV-378-2R |
| RVS-1500-3 | 3.74 | 1500×3000 | RV-378B | 3.7×2 | 約720/850 | 2300 | ORV-378-2R |
| RVS-1500-3.6 | 4.46 | 1500×3600 | RV-558B | 5.5×2 | 約720/850 | 2500 | ORV-558-2R |
| RVS-1500-4.8 | 6.2 | 1500×4800 | RV-558B | 5.5×2 | 約720/850 | 3800 | ORV-558-2R |
| RVS-1800-4.8 | 7.48 | 1800×4800 | RV-758B | 7.5×2 | 約720/850 | 4850 | ORV-758-2R |
1. ※印の形式についてはご要望に応じ耐圧防爆構造(d2G4)も製作いたします。
2. ご要望に応じ2段式、3段式のスクリーンも製作いたします。

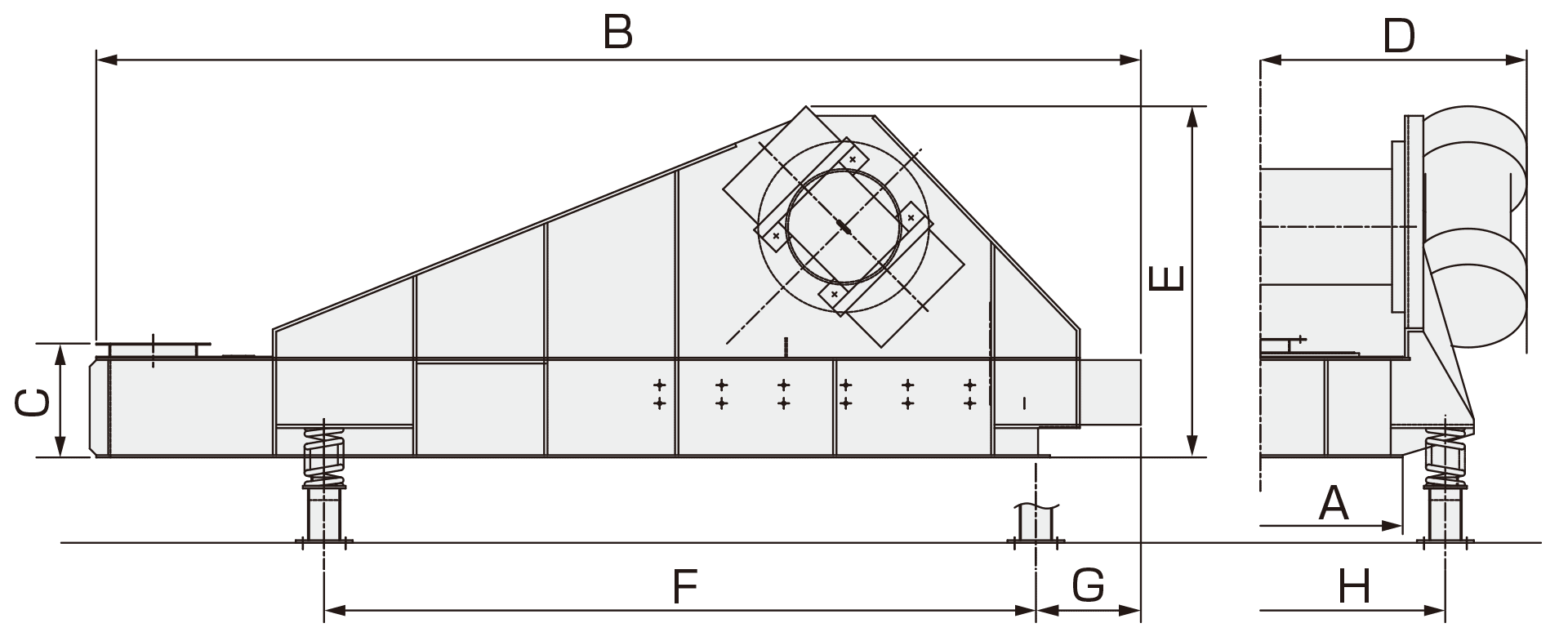

外形寸法図
寸法表
単位：mm
| 形式 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| RVS-450-1.2 | 450 | 1200 | 250 | 1080 | 600 | 780 | 220 | 780 |
| RVS-600-1.2 | 600 | 1200 | 300 | 1240 | 700 | 780 | 220 | 1000 |
| RVS-750-1.5 | 750 | 1500 | 300 | 1480 | 830 | 1050 | 250 | 1100 |
| RVS-900-1.8 | 900 | 1800 | 380 | 1760 | 1000 | 1350 | 220 | 1250 |
| RVS-900-2.4 | 900 | 2400 | 380 | 1760 | 1110 | 1800 | 320 | 1250 |
| RVS-1200-2.4 | 1200 | 2400 | 380 | 2180 | 1220 | 1800 | 320 | 1600 |
| RVS-1200-3 | 1200 | 3000 | 380 | 2250 | 1270 | 2300 | 350 | 1600 |
| RVS-1500-3 | 1500 | 3000 | 430 | 2550 | 1360 | 2300 | 300 | 1900 |
| RVS-1500-3.6 | 1500 | 3600 | 430 | 2900 | 1400 | 2700 | 400 | 1900 |
| RVS-1500-4.8 | 1500 | 4800 | 430 | 2900 | 1580 | 4000 | 400 | 2000 |
| RVS-1800-4.8 | 1800 | 4800 | 480 | 3300 | 1600 | 4000 | 400 | 2300 |
