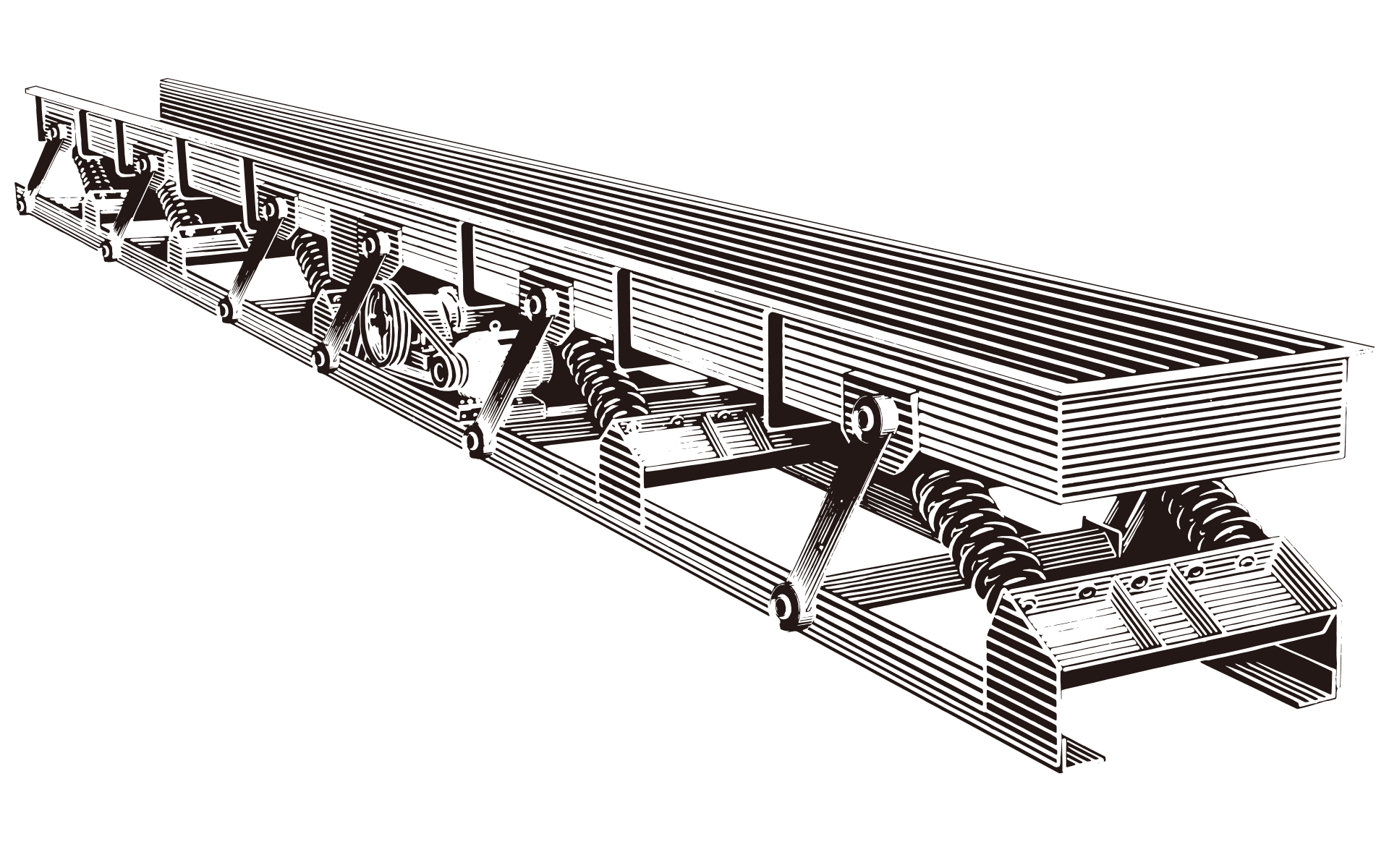

MVコンベヤ MVC形
簡単・堅牢構造のローコストタイプ。
MVコンベヤは、ばねで支持したトラフを電動機によるクランク運動で振動をさせるシンプルなコンベヤです。構造が簡単で堅牢ですから、特に輸送中、乾燥・冷却などを行う特殊な用途に適しています。
特長
- 特殊用途に最適
輸送中に材料の乾燥・冷却・脱水・選別など他の操作を行う特殊な用途に最適です。 - シンプル構造
構造が非常に簡単ですから、据付けはもちろん、保守・点検が容易にできます。 - 長尺輸送もOK
約5～8m毎に分割して接続組立し、長距離コンベヤとしても使用できます。 - 用途により2タイプ
取付台上への反力を弱めた方式のものに直列バランス形と並列バランス形があります。
振動が据付部、床面に伝わりますので強固な基礎を設けてください。

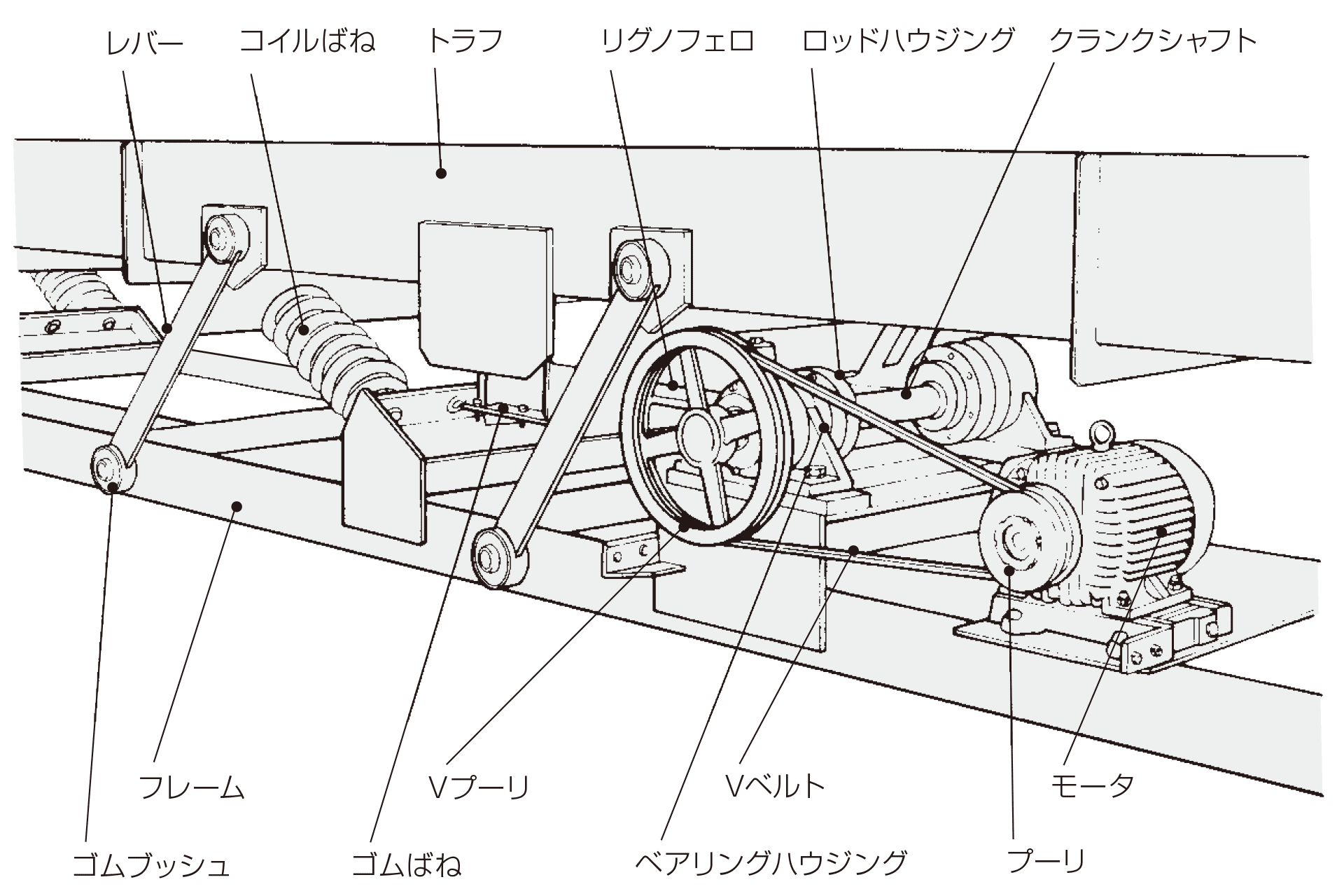

構造図
仕様
標準仕様
| 形式 | 輸送能力 (T/Hr) |
振動数 (Hz) |
トラフ長さ (m) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | ||||||
| MVC- 150 | 9 | 6.7～10.8 | モータ (kW) |
0.75 | 0.75 | 0.75 | 0.75 | 0.75 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | ||
| 総重量 (kg) |
350 | 430 | 500 | 600 | 730 | 850 | 1000 | 1150 | 1350 | 1500 | |||||
| MVC- 300 | 20 |
6.7～10.8 |
モータ (kW) |
0.75 | 0.75 | 0.75 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 3.7 | ||
| 総重量 (kg) |
450 | 550 | 650 | 800 | 950 | 1100 | 1300 | 1550 | 1800 | 2000 | |||||
| MVC- 450 | 35 | 6.7～10.8 | モータ (kW) |
0.75 | 0.75 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | ||
| 総重量 (kg) |
500 | 600 | 750 | 900 | 1050 | 1250 | 1500 | 1750 | 2100 | 2300 | |||||
| MVC- 600 | 50 | 6.7～10.8 | モータ (kW) |
0.75 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | ||
| 総重量 (kg) |
600 | 700 | 850 | 1000 | 1250 | 1450 | 1700 | 2000 | 2400 | 2650 | |||||
| MVC- 750 | 65 | 6.7～10.8 | モータ (kW) |
ー | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | ー | ー | ||
| 総重量 (kg) |
ー | 850 | 950 | 1100 | 1350 | 1600 | 1900 | 2300 | ー | ー | |||||
| MVC- 900 | 80 | 6.7～10.8 | モータ (kW) |
ー | 1.5 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | ー | ー | ||
| 総重量 (kg) |
ー | 950 | 1100 | 1300 | 1500 | 1800 | 2150 | 2550 | ー | ー | |||||
| MVC-1050 | 95 | 6.7～10.8 | モータ (kW) |
ー | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | ー | ー | ||
| 総重量 (kg) |
ー | 1100 | 1250 | 1450 | 1800 | 2200 | 2500 | 3000 | ー | ー | |||||
１. 輸送能力は、砂（見掛比重1.5、水分4～6％）トラフ水平時の場合です。
２. 特殊構造の場合､モータ形式が変わることがあります。
３. 振動が据付部､床面に伝わりますので強固な基礎を設けてください。

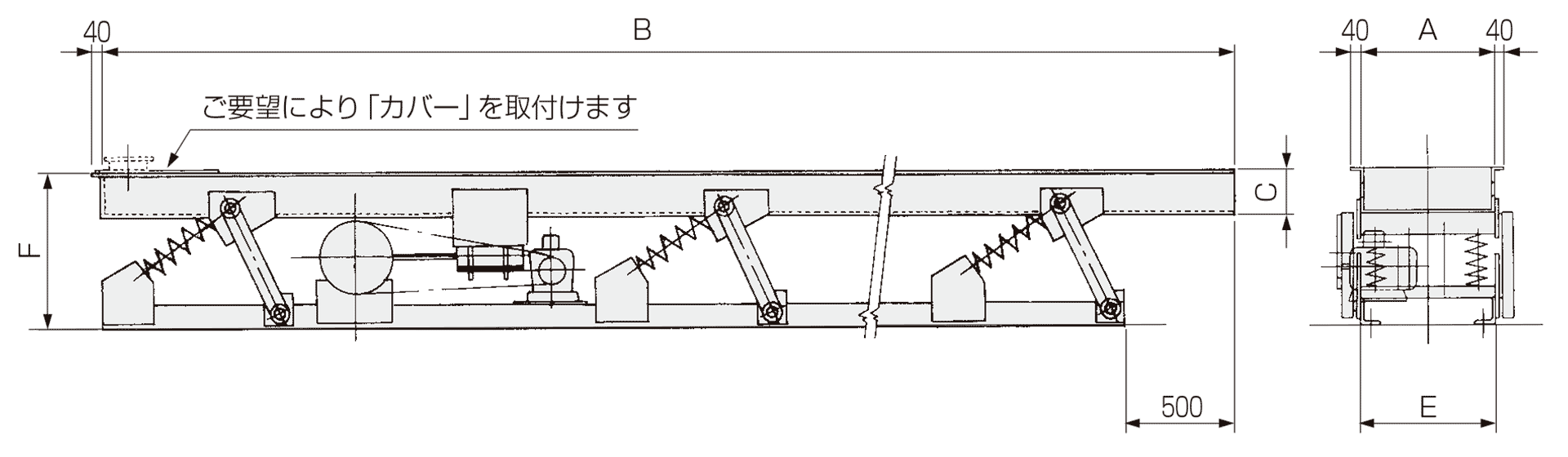

外形寸法図
寸法表
単位：mm
| 形式 | A | B | C | D | F | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MVC- 150 | 150 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 18000 | 20000 | 120 | 330 | 610 |
| MVC- 300 | 300 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 18000 | 20000 | 140 | 300 | 630 |
| MVC- 450 | 450 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 18000 | 20000 | 180 | 450 | 670 |
| MVC- 600 | 600 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 18000 | 20000 | 180 | 600 | 670 |
| MVC- 750 | 750 | ー | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | ー | ー | 180 | 750 | 670 |
| MVC- 900 | 900 | ー | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | ー | ー | 180 | 900 | 670 |
| MVC-1050 | 1050 | ー | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | ー | ー | 180 | 1050 | 670 |
出入口を取付ける場合もB寸法は標準寸法でお考えください。
