コントローラ

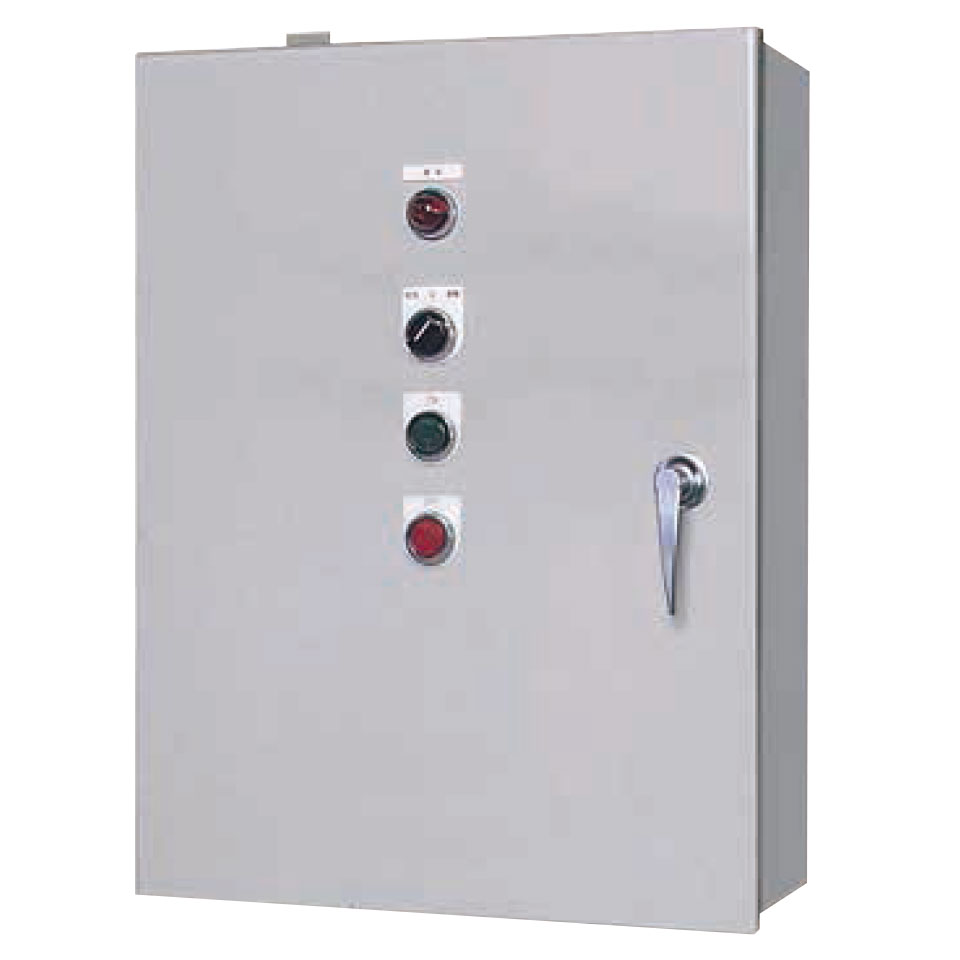

RVコンベヤ・スパイラルエレベータ用コントローラ
起動・停止は、押ボタンスイッチだけで行えます。しかも振動モータは、停止時には自動的に逆相制動がかかるため、コンベヤは急速停止します。このため、揺れや材料の流れ込みが防止できます。また逆相制動を行う時間はタイマで調整できるため、逆相時間の過不足がなく理想的な停止ができます。
仕様
標準仕様
| 形式 | 代表定格(50/60Hz) 電流容量(A) |
重量 (kg) |
適用負荷形式 | |
|---|---|---|---|---|
| 200/220V | 400/440V | |||
| ORV- 14×2R | 3/2 | ー | 20 | RV-14D |
| ORV- 24×2R | 5/3 | ー | 20 | RV-24D |
| ORV- 44×2R | 6/4 | ー | 20 | RV-44D |
| ORV- 74×2R | 9/5 | ー | 20 | RV-74D |
| ORV-154×2R | 15/8 | ー | 30 | RV-154D |
| ORV-224×2R | 21/11 | ー | 30 | RV-224D |
| ORV- 78×2R | 10/6 | ー | 20 | RV-78D |
| ORV-158×2R | 19/10 | ー | 30 | RV-158D |
| ORV-228×2R | 17/9 | ー | 30 | RV-228D |
| ORV-378×2R | 27 | ー | 60 | RV-378D |
| ORV-378×2R | ー | 14 | 30 | RV-378D |
| ORV-558×2R | 31 | ー | 60 | RV-558D |
| ORV-558×2R | ー | 16 | 30 | RV-558D |
| ORV-758×2R | 41/21 | ー | 60 | RV-758D |
１. 定格はすべて連続です。
２. 構造は屋内､壁掛､防塵形となっています。
３. 塗装色は外面､内面ともにマンセル記号 5Y7/1となっています。

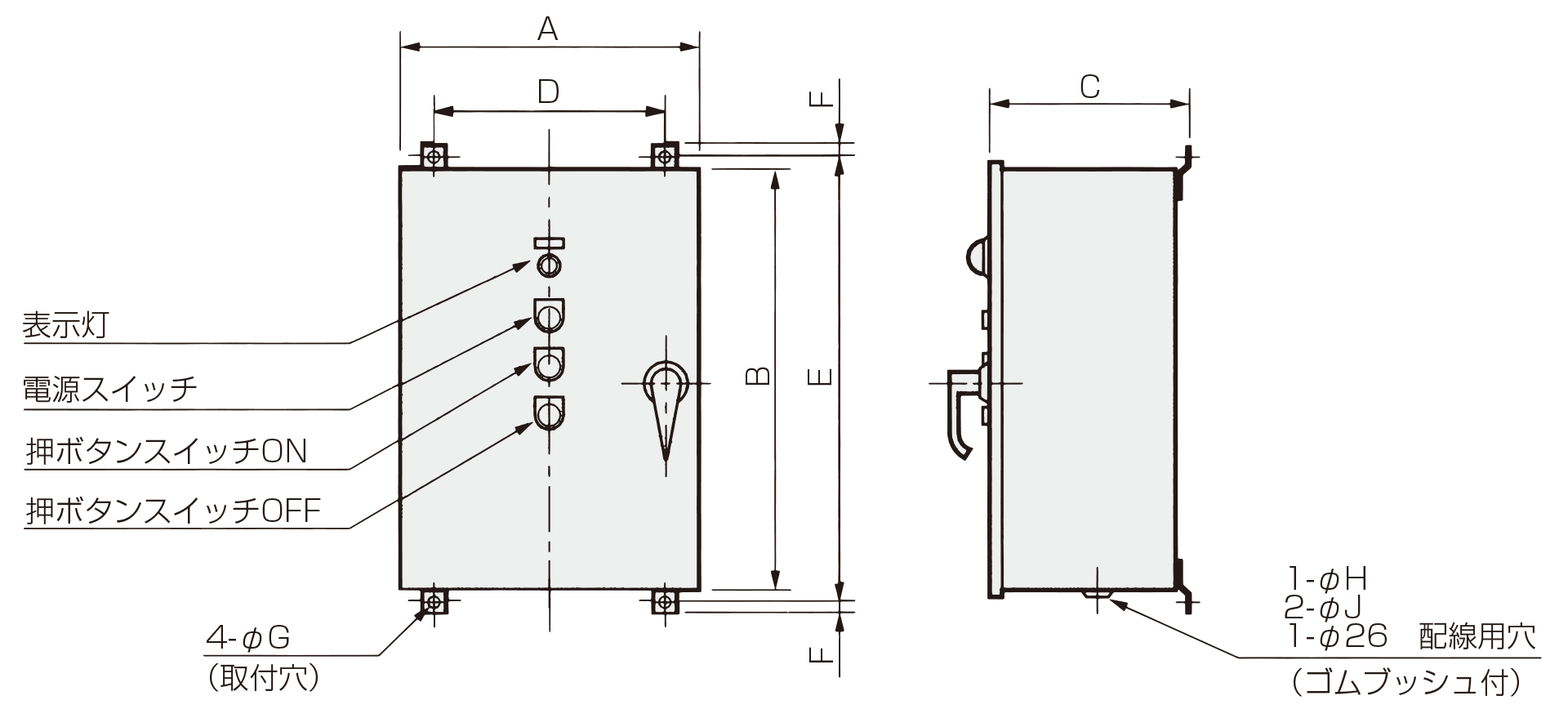

外形寸法図
寸法表
単位：mm
| 形式 | A | B | C | D | E | F | G | H | J |
|---|---|---|---|---|---|---|---|---|---|
| ORV- 14×2R | 400 | 500 | 220 | 300 | 540 | 15 | 11 | 26 | 26 |
| ORV- 24×2R | 400 | 500 | 220 | 300 | 540 | 15 | 11 | 26 | 26 |
| ORV- 44×2R | 400 | 500 | 220 | 300 | 540 | 15 | 11 | 26 | 26 |
| ORV- 74×2R | 400 | 500 | 220 | 300 | 540 | 15 | 11 | 26 | 26 |
| ORV-154×2R | 450 | 600 | 220 | 350 | 640 | 20 | 14 | 26 | 26 |
| ORV-224×2R | 450 | 600 | 220 | 350 | 640 | 20 | 14 | 26 | 26 |
| ORV- 78×2R | 400 | 500 | 220 | 300 | 540 | 15 | 11 | 26 | 26 |
| ORV-158×2R | 450 | 600 | 220 | 350 | 640 | 20 | 14 | 26 | 26 |
| ORV-228×2R | 450 | 600 | 220 | 350 | 640 | 20 | 14 | 26 | 26 |
| ORV-378×2R（200/220V） | 500 | 800 | 270 | 400 | 840 | 20 | 14 | 42 | 26 |
| ORV-378×2R（400/440V） | 450 | 600 | 220 | 350 | 640 | 20 | 14 | 26 | 26 |
| ORV-558×2R（200/220V） | 500 | 800 | 270 | 400 | 840 | 20 | 14 | 42 | 26 |
| ORV-558×2R（400/440V） | 450 | 600 | 220 | 350 | 640 | 20 | 14 | 26 | 26 |
| ORV-758×2R | 500 | 800 | 270 | 400 | 840 | 20 | 14 | 42 | 42 |
