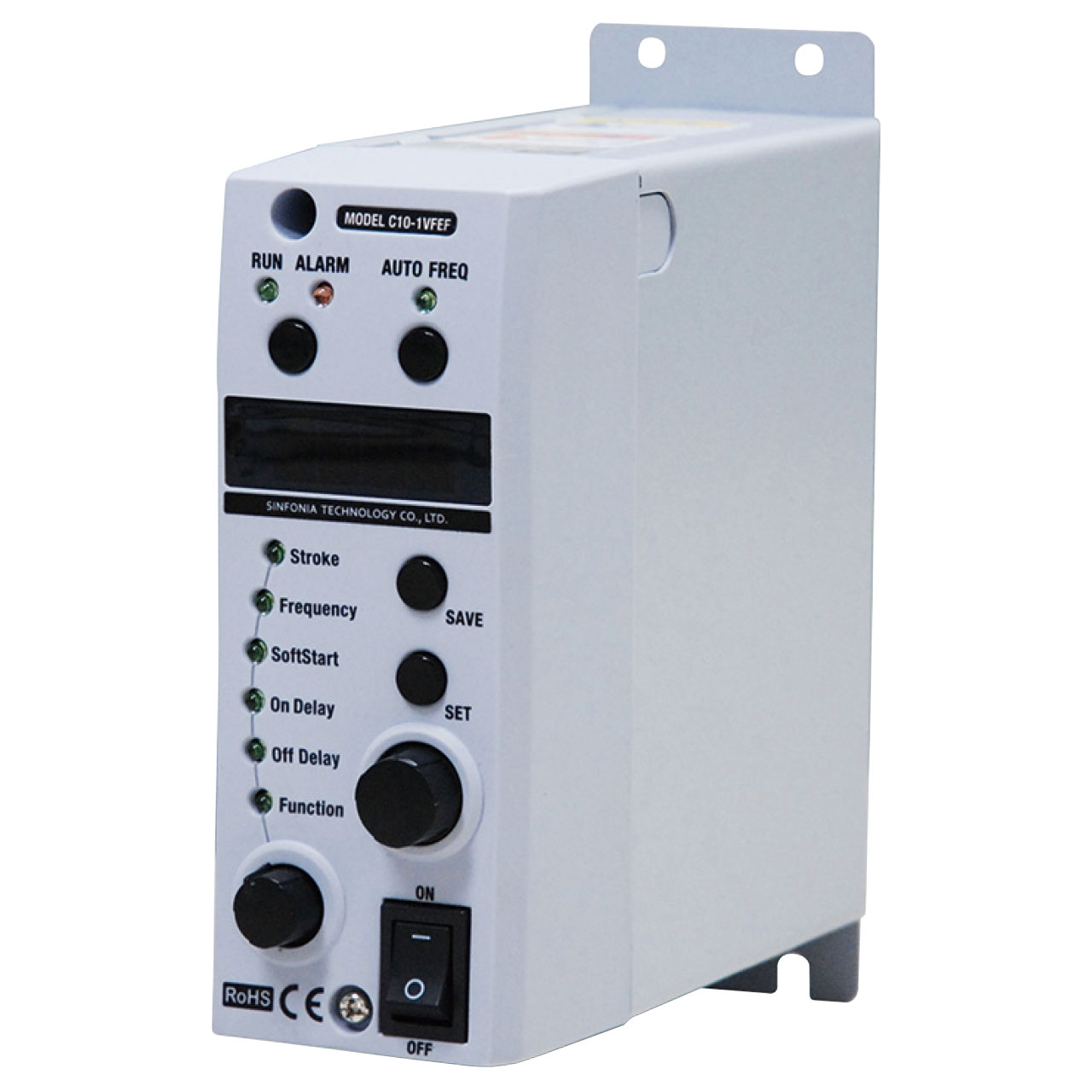

C10シリーズ
汎用パーツフィーダ用/ミニパーツフィーダ用
アナログ操作感覚でデジタル制御。
高周波ミニパーツフィーダから、大形パーツフィーダまでフルラインをカバーする画期的な新形デジタルコントローラです。
アナログ感覚で操作でき、素早い調整が可能になりました。
周波数調整不要のオートチューニング機能、便利なデジタル設定・表示などにより、駆動部の能力をフルに発揮させるコントローラです。

特長
- オートチューニング機能で板ばね調整不要(C10-1VFEF,3VFEF,5VFEF)
デジタル化により最新の固有振動数自動追尾機能を実現。ワーク投入量の変化のみならず、機械的な経時変化による共振点の変化を自動的に追尾し、常に最適な振動で駆動します。板ばね調整はもちろん、周波数の調整も不要になり、稼働率の大幅アップ、省エネが実現できます。 -
設定値管理が簡単なデジタル設定・表示
振幅、駆動周波数、出力電圧ノッチがデジタル設定、デジタル表示され、設定値管理が簡単になりました。
-
適用ワーク及び材料に合わせた定振幅制御が可能(C10-1VFEF,3VFEF,5VFEF)
振幅のデジタル設定が可能で、振幅検出センサにより適用ワークに応じた一定の振幅で駆動することができます。
-
使い易いパネルデザイン
パーツフィーダの調整時に必要な周波数、電圧、ソフトスタート、オンディレイ、オフディレイの各設定は、パネル面上に配置。
さらにロータリエンコーダの採用により、アナログ操作感覚でデジタル設定値を変更できます。 -
豊富な外部コントロール機能
外部信号による4種類の速度切替、外部調整抵抗による2段制御、およびDC4-20mA信号による外部ボリューム調整が可能です。
-
CEマーキング適合品
ノイズフィルタとIP4Xの制御盤内設置でCEマーキング適合品となります。
外形寸法図
C10-1VF/1VFEF/3VF/3VFEF

単位:mm

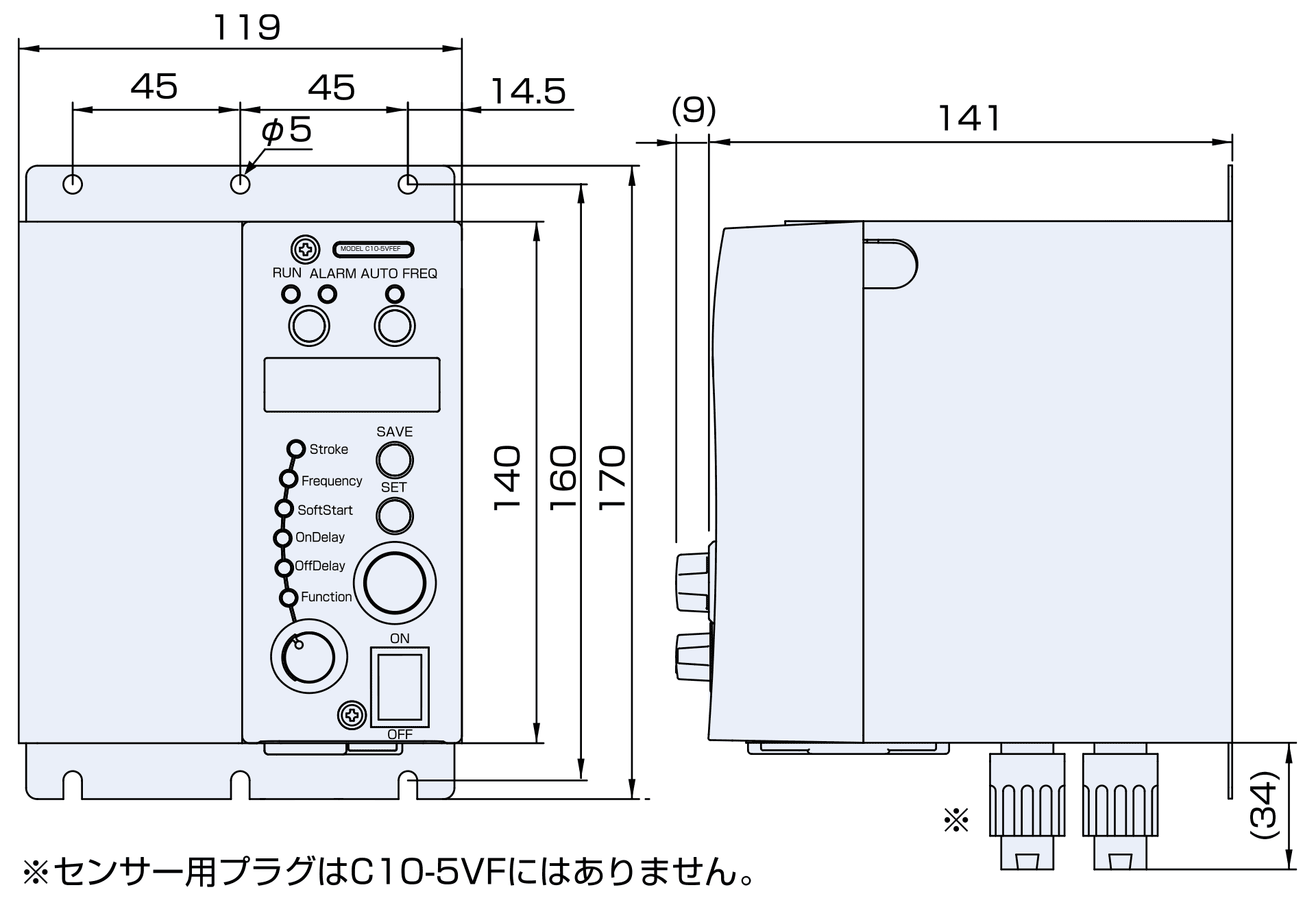

C10-5VF/5VFEF

単位:mm
C10-TR

単位:mm
標準コントローラに電源変換ユニットC10-TRを組み合わせる事によって、入力電源がAC100V時、200V系パーツフィーダを駆動するための出力電圧が昇圧変換出来ます。C10-5VF(EF)には使用できません。
標準仕様
形式 | C10-1VF | C10-3VF | C10-5VF | C10-1VFEF | C10-3VFEF | C10-5VFEF | |
---|---|---|---|---|---|---|---|
入力電源 | AC100〜120V±10%,AC200〜230V±10%,50/60Hz | ||||||
出力 | 制御方式 | PWM方式 | |||||
電圧 | 0〜190V(入力AC200V系) 0〜95V(入力AC100V系) 入力電源に応じて自動切換 AC100V系は、C10-TRにより出力電圧範囲は0〜190Vとなります。 (C10-5VF/5VFEFは除く) |
||||||
半波:45〜90Hz 全波:90〜180Hz 中間波:65〜120Hz 高周波:180〜360Hz |
|||||||
最大電流 | 1A | 3A | 5A | 1A | 3A | 5A | |
運転モード | 定電圧 | 周波数、出力電圧を手動設定する。 | |||||
定振幅 | − | 設定した周波数にて定振幅制御を行う | |||||
オート チューニング |
− | 周波数自動追尾機能により振幅設定が不要で定振幅制御を行う | |||||
付加 機能 |
速度切替 | 外部信号により振幅設定値切替が可能(最大4設定) | |||||
運転・ 停止制御 |
外部信号により運転/停止が可能 | ||||||
出力信号 | 運転に同期した信号を出力 | ||||||
ソフト スタート |
立ち上がり時間 0.2秒〜4.0秒 | ||||||
オン・オフ ディレイ |
− | ディレイ時間 0.2秒〜60秒 | |||||
センサ 電源 |
− | DC12V、MAX80mAを3Pコンセントプラグに用意 | |||||
同期 電源 出力 |
機能 | − | 運転(RUN)に同期した電源出力 | ||||
制御方法 | − | ON/OFF制御 | |||||
出力電圧 | − | コントローラ入力電源と同じ | |||||
最大電流 | − | 2A | |||||
その他 | 耐ノイズ電圧 | 1,000V以上 | |||||
使用温度範囲 | 0〜40℃ | ||||||
使用湿度範囲 | 10〜90%(但し、結露なきこと) | ||||||
弊社適用製品 | ER-25B EA-15,20 LFBR-350B, 450B,600B LFB-300, 400,550 LFG-600, 750,900 ME-08C,14C HME-08C,14 LFB-02,04 HLFB-02,04C LF-02,04 MF-04C,15C HSE-14 |
ER-30B, 38B,45B EA-25,30, 38,45 LF-30,40 |
ER-55B, 65B,75B |
ER-25B EA-15,20 LFBR350B, 450B,600B LFB-300, 400,550 LFG-600, 750,900 ME-08C,14C HME-08C,14 LFB-02,04 HLFB-02,04C LF-02,04 MF-04C,15C HSE-14 |
ER-30B, 38B,45B EA-25,30, 38,45 LF-30,40 |
ER-55B, 65B,75B |
上記仕様は、バージョン4以降に適用します。
