クラッチ・ブレーキ

SBM-160-22

無励磁作動形ブレーキ

通電オフあるいは停電時にバネにより制動力が働くスプリングクローズ式の無励磁作動(負作動)電磁ブレーキです。スプリングを複数個使用しているため非常に信頼性が高く保持用ブレーキ、非常停止用ブレーキとして最適です。SBMシリーズは、汎用モータに取付けやすくブレーキモータ用に適しています。

型式 SBM-160-22
静摩擦トルク Nm 22
定格電圧 DC-V 90
消費電力 W(at20°C) 26
質量 kg 6.0

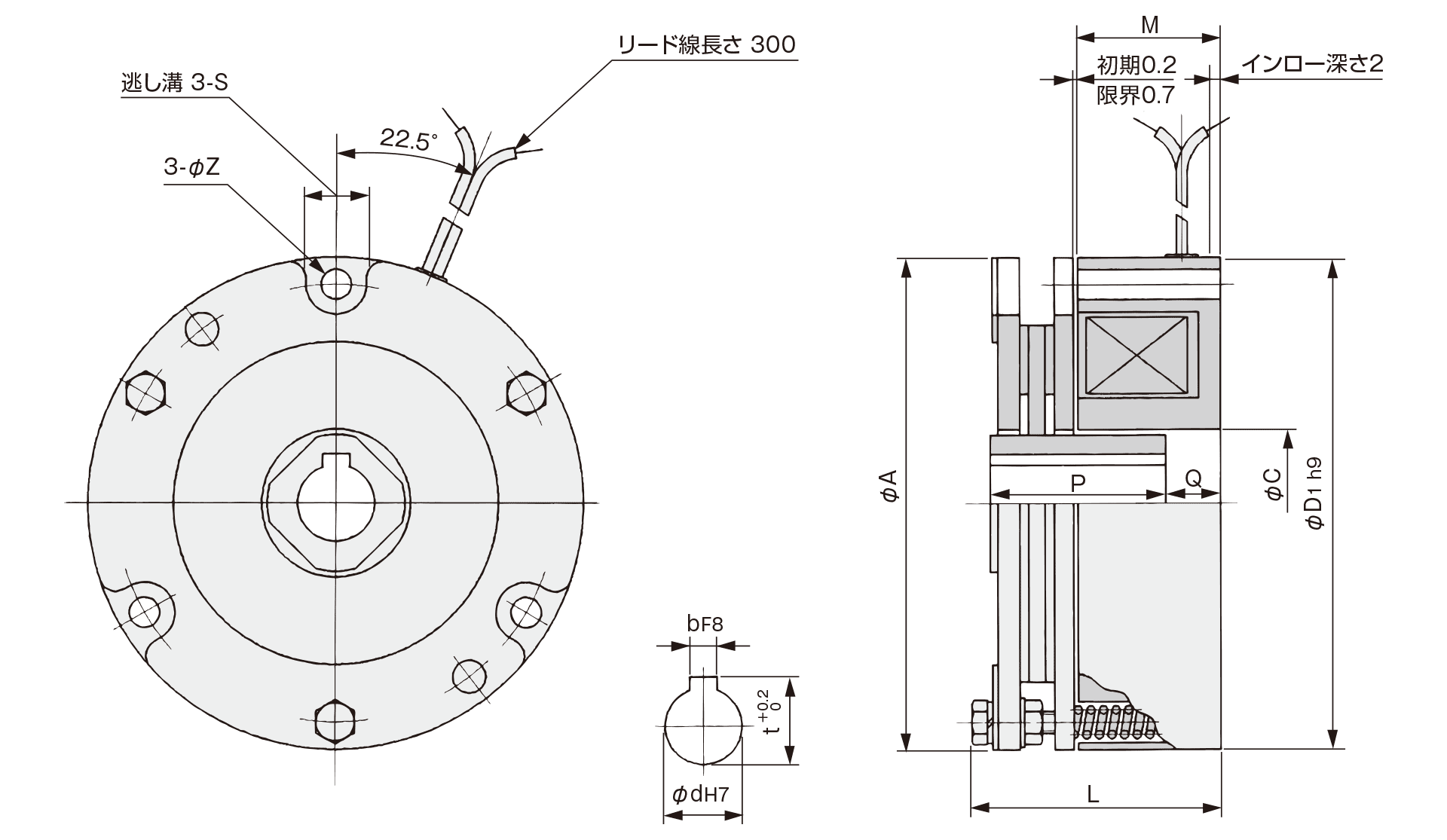

単位:mm

径方向
A 160
C 50
D1 160
軸方向
L 59
M 31
P 44
Q 9
取付
ピッチ円直径 143
S 16
Z 9
軸穴
d 22
b 7
t 25

CAD(2D/3D)

CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。

掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
