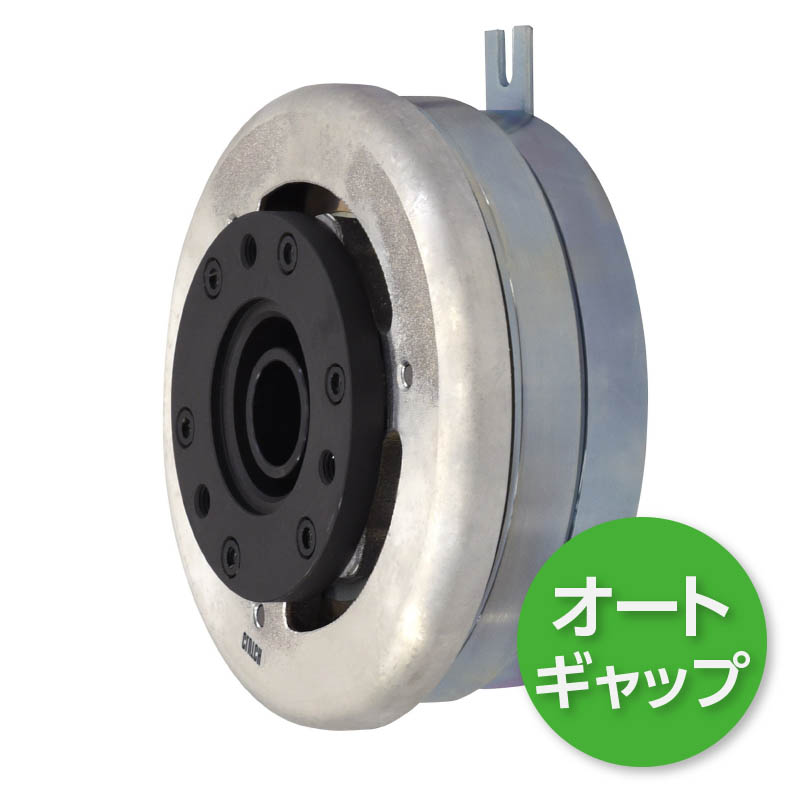

JC-10
通し軸形クラッチ
数ある電磁クラッチの中でも、ひときわ異彩を放ち、群を抜く性能と信頼を誇る最先端の製品です。使いやすい乾式単板・板ばね駆動式電磁クラッチに画期的な「バックラッシュレス・オートギャップ装置」を採用し、他とは比べものにならないほどの高精度、長寿命化を実現。さらに、摩擦板は時代のニーズに応えたアスベストフリーフェーシングなどの新機構を取入れ、抜群のモーションコントロール性能を実現しています。
| 型式 | JC-10 |
|---|---|
| 静摩擦トルク Nm | 100 |
| 定格電圧 DC-V | 24 |
| 消費電力 W(at75°C) | 33 |
| 質量 kg | 8.7 |
単位：mm
| 径方向 | |
|---|---|
| A | 186 |
| A1 | 112 |
| B | 175.7 |
| D1 | 62 |
| E | 24 |
| F | 8.5 |
| G | 108 |
| H | 95 |
| 軸方向 | |
|---|---|
| L | 87.5 |
| M | 52 |
| N | 3.2 |
| O | 1 |
| P | 4 |
| Q | 45.5 |
| R | 38 |
| S | 11 |
| g | 0.5 |
| 取付 | ||
|---|---|---|
| SJ | ピッチ円直径 | 90 |
| タップ | M10 | |
| 軸穴 | |
|---|---|
| d | 30 |
| b | 10 |
| t | |
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
JC-10
DXFファイル62 KB
