JB-1.2
ブレーキ
数ある電磁ブレーキの中でも、ひときわ異彩を放ち、群を抜く性能と信頼を誇る最先端の製品です。使いやすい乾式単板・板ばね駆動式電磁ブレーキに画期的な「バックラッシュレス・オートギャップ装置」を採用し、他とは比べものにならないほどの高精度、長寿命化を実現。さらに、摩擦板は時代のニーズに応えたアスベストフリーフェーシングなどの新機構を取入れ、抜群のモーションコントロール性能を実現しています。
| 型式 | JB-1.2 |
|---|---|
| 静摩擦トルク Nm | 12 |
| 定格電圧 DC-V | 24 |
| 消費電力 W(at75°C) | 11 |
| 質量 kg | 1.1 |

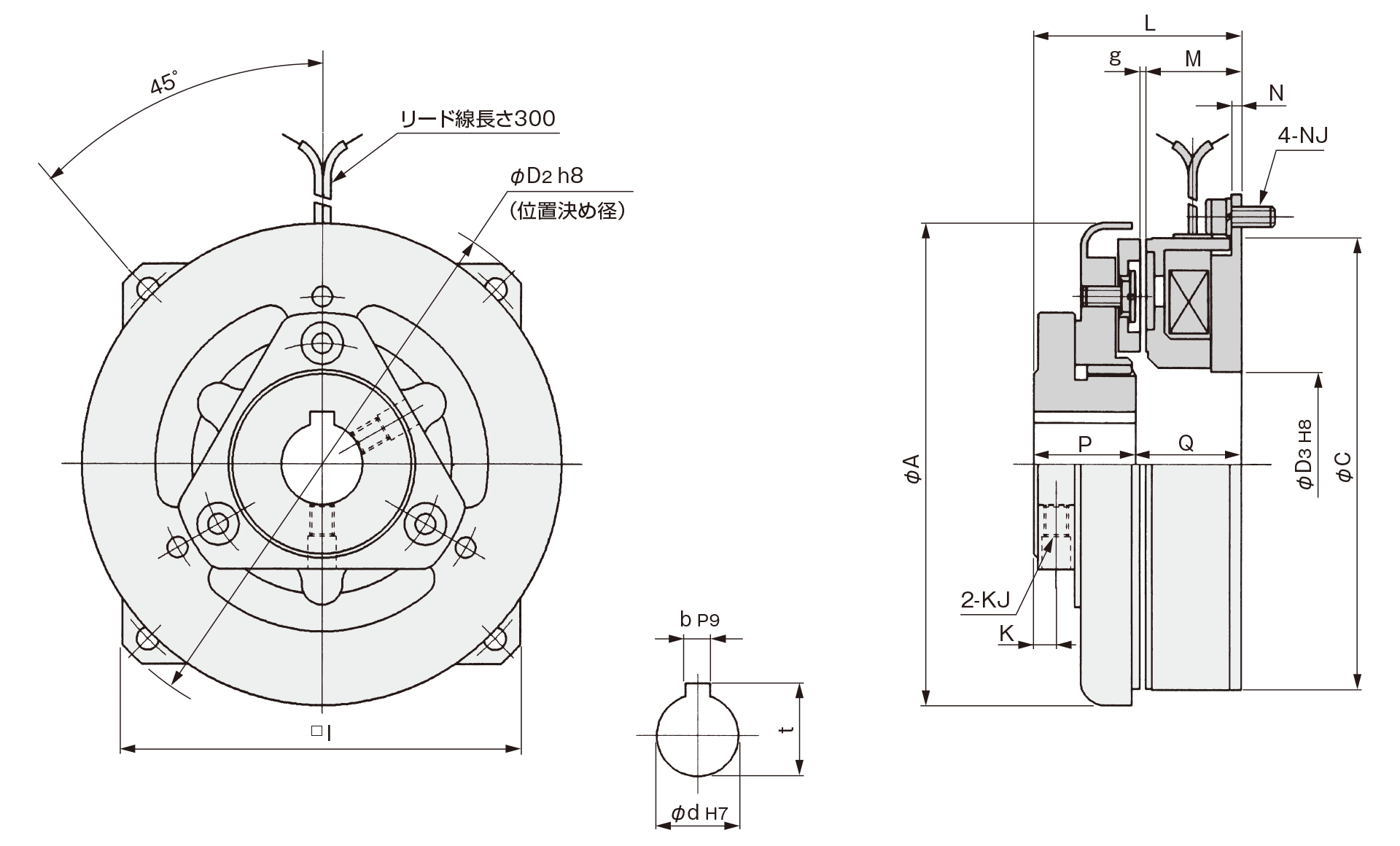

単位：mm
| 径方向 | |
|---|---|
| A | 96 |
| C | 90.4 |
| D2 | 108 |
| D3 | 33 |
| I | 90.5 |
| 軸方向 | |
|---|---|
| L | 43 |
| M | 21 |
| N | 2 |
| P | 21 |
| Q | 22 |
| g | 0.4 |
| 取付 | ||
|---|---|---|
| K | 4.7 | |
| KJ | M5 | |
| NJ | ピッチ円 直径 |
99 |
| ボルト | M4×10 | |
| 軸穴 | |
|---|---|
| d | 15 |
| b | 5 |
| t | |
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
JB-1.2
DXFファイル65 KB
