EPR-1225A
クラッチ／制動用ユニット
受注生産品
ブレーキに無励磁作動形を用いたクラッチ／ブレーキユニットで、クラッチはワーナークラッチSFC形を、ブレーキにはERS形を使用。EP形クラッチ／ブレーキユニットと取付互換性があります。
| 型式 | EPR-1225A | |
|---|---|---|
| クラッチ | ブレーキ | |
| 静摩擦トルク Nm | 650 | 350 |
| 定格電圧 DC-V | 24 | |
| 消費電力 W(at75°C) | 27 | 25 |
| 質量 kg | 150 | |
オプションとして防じん塩ビカバーを用意しています。

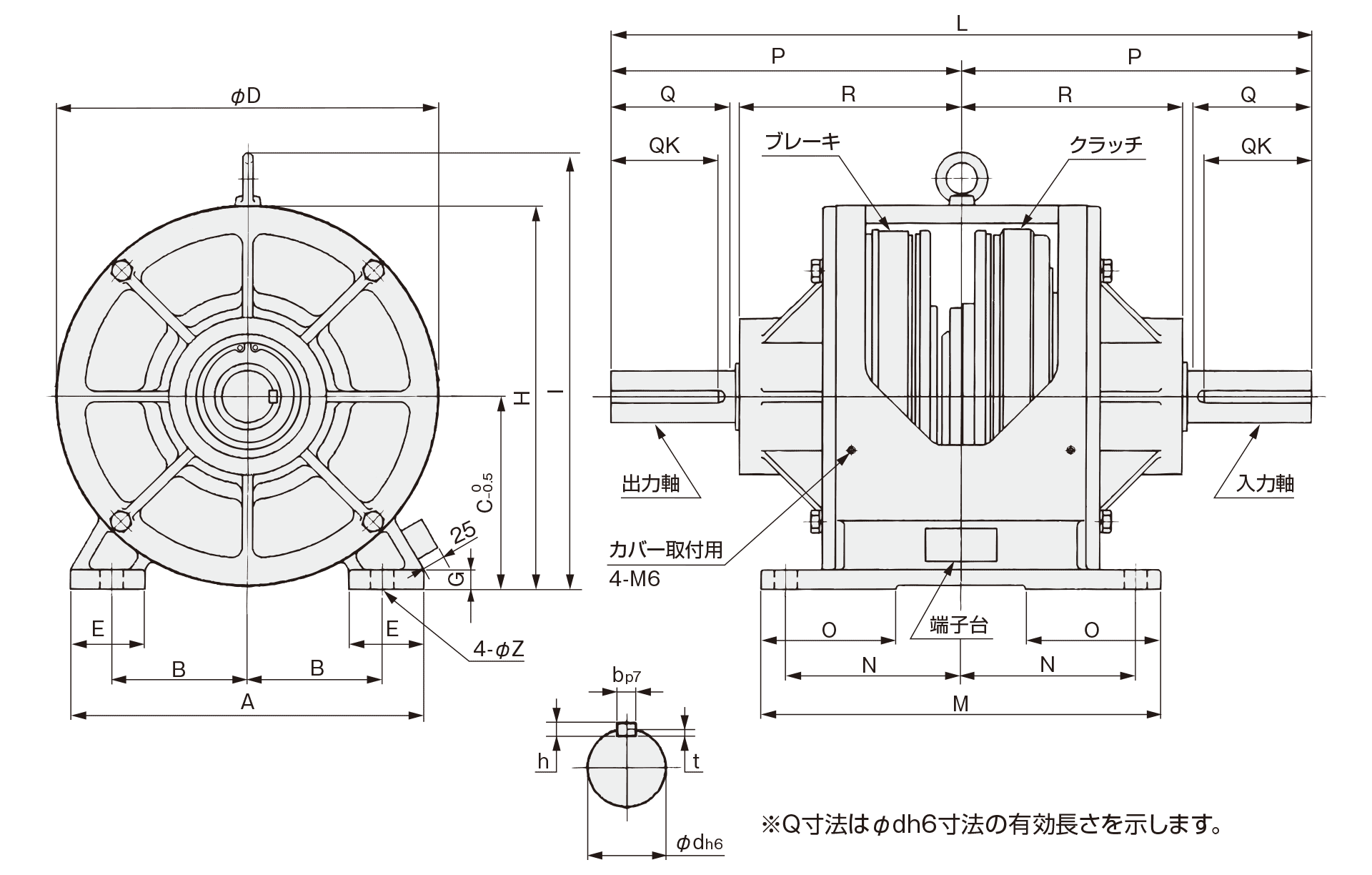

単位：mm
| 径方向 | |
|---|---|
| A | 340 |
| B | 130 |
| C | 187 |
| D | 368 |
| E | 72 |
| G | 19 |
| H | 372 |
| I | 423 |
| 軸方向 | |
|---|---|
| L | 676 |
| M | 386 |
| N | 169 |
| O | 130.5 |
| P | 338 |
| R | 213 |
| Z | 22 |
| 軸端 | |
|---|---|
| Q | 120 |
| QK | 104 |
| d | 50 |
| b | 12 |
| h | 8 |
| t | 4.5 |
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
EPR-1225A
DXFファイル179 KB
