振動機

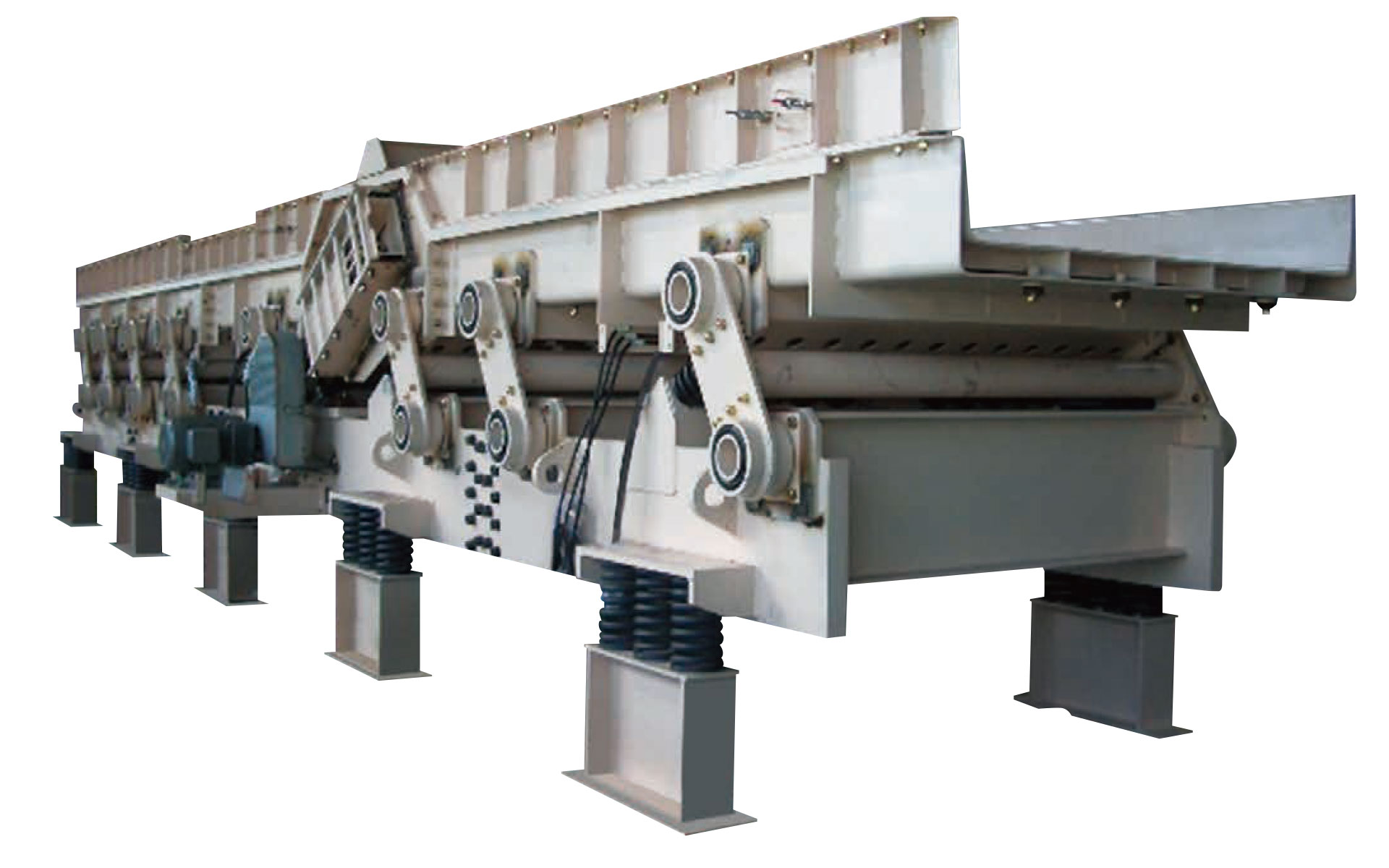

バランス形コンベヤ MVCB形

シンプルな振動公害防止タイプ。

バランス形コンベヤは、きわめて簡単な機構によって取付基礎部に振動を伝えないようにした振動公害防止タイプです。トラフとカウンタウェイトとの効果的なバランスにより振動反力を弱め、しかも全体を防振ばねで支持しているため、基礎部に伝わる振動が大幅に減少しました。

特長

  1. 振動が取付部・床面に伝わらない
    きわめて安定した防振効果が得られ、取付部・床面に振動が伝わらないため、特別の基礎台を据える必要がありません。
  2. 消費電力が少ない
    モータによるクランク運動をスプリングで増幅して振動させているため、わずかの消費電力で駆動します。
  3. 故障が少なく、保守・点検が容易
    構造が簡単で、回転部や摩耗部が少ないため、保守・点検が容易。故障もほとんどありません。
  4. 密閉構造も容易
    トラフは簡単に密閉構造にできますから、微粉材料でも空気中に飛散することなく衛生的に運べます。
  5. 用途が広い
    輸送と同時にふるい分け・脱水・乾燥・冷却作業などが能率よく行え、幅広い用途をもっています。

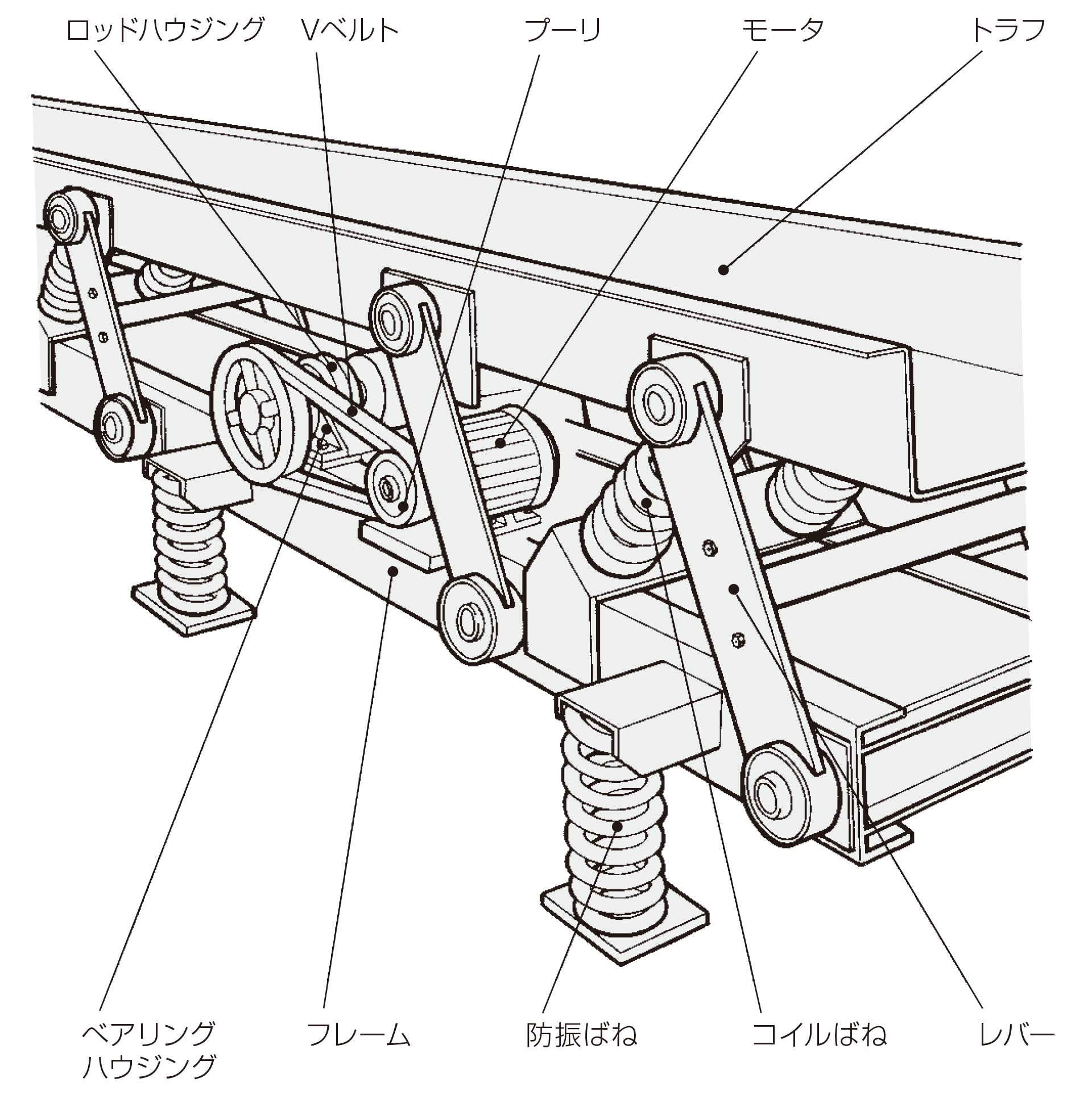

構造図

仕様

標準仕様
形式 輸送能力 (T/Hr) 振動数 (Hz)
MVCB- 150 5 6.7~10.8
MVCB- 300 20 6.7~10.8
MVCB- 450 35 6.7~10.8
MVCB- 600 50 6.7~10.8
MVCB- 750 65 6.7~10.8
MVCB- 900 80 6.7~10.8
MVCB-1050 95 6.7~10.8
MVCB-1200 110 6.7~10.8
MVCB-1350 125 6.7~10.8
MVCB-1500 140 6.7~10.8
MVCB-1650 155 6.7~10.8
MVCB-1800 170 6.7~10.8
MVCB-2000 185 6.7~10.8
形式 トラフ長さ (m)
  3 4 5 6 8 10 12 15 18 20 25 30
MVCB- 150 モータ
(kW)
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 2.2 2.2 2.2 3.7
総重量
(kg)
440 580 730 870 1160 1450 1740 2180 2610 2900 3630 4360
MVCB- 300 モータ
(kW)
1.5 1.5 1.5 1.5 1.5 1.5 2.2 2.2 3.7 3.7 3.7 5.5
総重量
(kg)
670 890 1110 1340 1780 2230 2670 3340 4010 4450 5570 6680
MVCB- 450 モータ
(kW)
1.5 1.5 1.5 1.5 1.5 2.2 2.2 3.7 3.7 3.7 5.5 5.5
総重量
(kg)
800 1060 1330 1600 2130 2660 3190 3990 4790 5320 6650 7980
MVCB- 600 モータ
(kW)
1.5 1.5 1.5 1.5 2.2 2.2 3.7 3.7 3.7 5.5 5.5 7.5
総重量
(kg)
970 1300 1620 1950 2590 3240 3890 4860 5840 6490 8110 9730
MVCB- 750 モータ
(kW)
1.5 1.5 2.2 2.2 3.7 3.7 3.7 5.5 7.5 7.5 5.5×2 5.5×2
総重量
(kg)
1530 2040 2550 3060 4080 5100 6120 7650 9180 10200 12750 15300
MVCB- 900 モータ
(kW)
1.5 1.5 2.2 2.2 3.7 3.7 5.5 5.5 7.5 7.5 5.5×2 5.5×2
総重量
(kg)
1720 2290 2870 3440 4590 5740 6880 8610 10330 11470 14340 17210
MVCB-1050 モータ
(kW)
1.5 2.2 2.2 3.7 3.7 5.5 5.5 7.5 7.5 5.5×2 5.5×2 7.5×2
総重量
(kg)
1910 2550 3190 3820 5100 6370 7650 9560 11470 12750 15930 19120
MVCB-1200 モータ
(kW)
1.5 2.2 2.2 3.7 3.7 5.5 5.5 7.5 5.5×2 5.5×2 5.5×2 7.5×2
総重量
(kg)
2100 2800 3500 4210 5610 7010 8410 10510 12620 14020 17520 21030
MVCB-1350 モータ
(kW)
1.5 2.2 3.7 3.7 5.5 5.5 7.5 7.5 5.5×2 5.5.×2 7.5.×2 7.5×2
総重量
(kg)
2340 3110 3890 4680 6230 7790 9340 11680 14020 15570 19470 23360
MVCB-1500 モータ
(kW)
2.2 2.2 3.7 3.7 5.5 5.5 7.5 5.5×2 5.5×2 5.5×2 7.5×2 11×2
総重量
(kg)
2530 3370 4210 5060 6740 8420 10110 12630 15160 16850 21060 25270
MVCB-1650 モータ
(kW)
2.2 3.7 3.7 3.7 5.5 7.5 7.5 5.5×2 5.5×2 7.5×2 7.5×2 11×2
総重量
(kg)
2760 3680 4600 5520 7350 9200 11040 13800 16560 18390 22990 27590
MVCB-1800 モータ
(kW)
2.2 3.7 3.7 3.7 5.5 7.5 7.5 5.5×2 5.5×2 7.5×2 7.5×2 11×2
総重量
(kg)
2960 3940 4920 5900 7860 9840 11800 14760 17700 19660 24580 29500
MVCB-2000 モータ
(kW)
2.2 3.7 3.7 5.5 5.5 7.5 5.5×2 5.5×2 7.5×2 7.5×2 11×2 11×2
総重量
(kg)
3250 4340 5430 6520 8680 10860 13020 16280 19540 21700 27130 32560

1. 輸送能力は、砂(見掛比重1.5、水分4~6%)トラフ水平時の場合です。
2. カバー、ライナーの有無、輸送材料により、モータ容量、総重量が変わります。
3. モータ容量、総重量はカバー無、ライナー付の場合です。

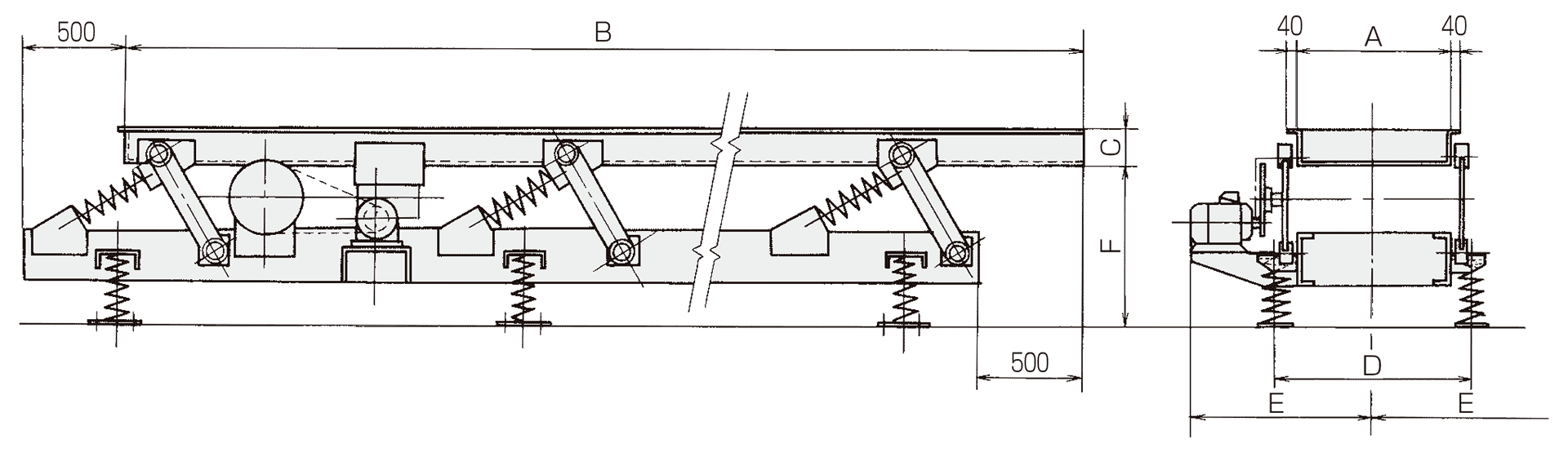

外形寸法図

寸法表

単位:mm

形式 B
MVCB- 150 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000

MVCB- 300

3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB- 450 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB-600 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB-750 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB-900 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB-1050 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB-1200 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB-1350 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB-1500 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB-1650 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB-1800 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB-2000 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
形式 A C D E(max) F
MVCB- 150 150 140 450 750 600
MVCB- 300 300 200 550 800 600
MVCB- 450 450 200 700 1000 600
MVCB- 600 600 250 850 1100 650
MVCB- 750 750 250 1000 1200 700
MVCB- 900 900 250 1150 1250 700
MVCB-1050 1050 250 1300 1350 700
MVCB-1200 1200 250 1450 1400 750
MVCB-1350 1350 250 1600 1450 750
MVCB-1500 1500 250 1750 1550 750
MVCB-1650 1650 250 1900 1650 800
MVCB-1800 1800 250 2050 1750 850
MVCB-2000 2000 250 2250 1850 900

F寸法は参考です。
