コントローラ
電磁フィーダ用コントローラ
電磁フィーダには、電源スイッチ、流量調整用ダイヤル、整流器を内蔵した別個の壁掛形コントローラが付属しています。ご要望により据置形、あるいは単体制御から数十台のフィーダを同時に制御する一括制御盤も製作いたします。付着性の材料を供給する場合は、付着による過振幅の防止のために、定振幅装置を内蔵したコントローラの使用をおすすめします。

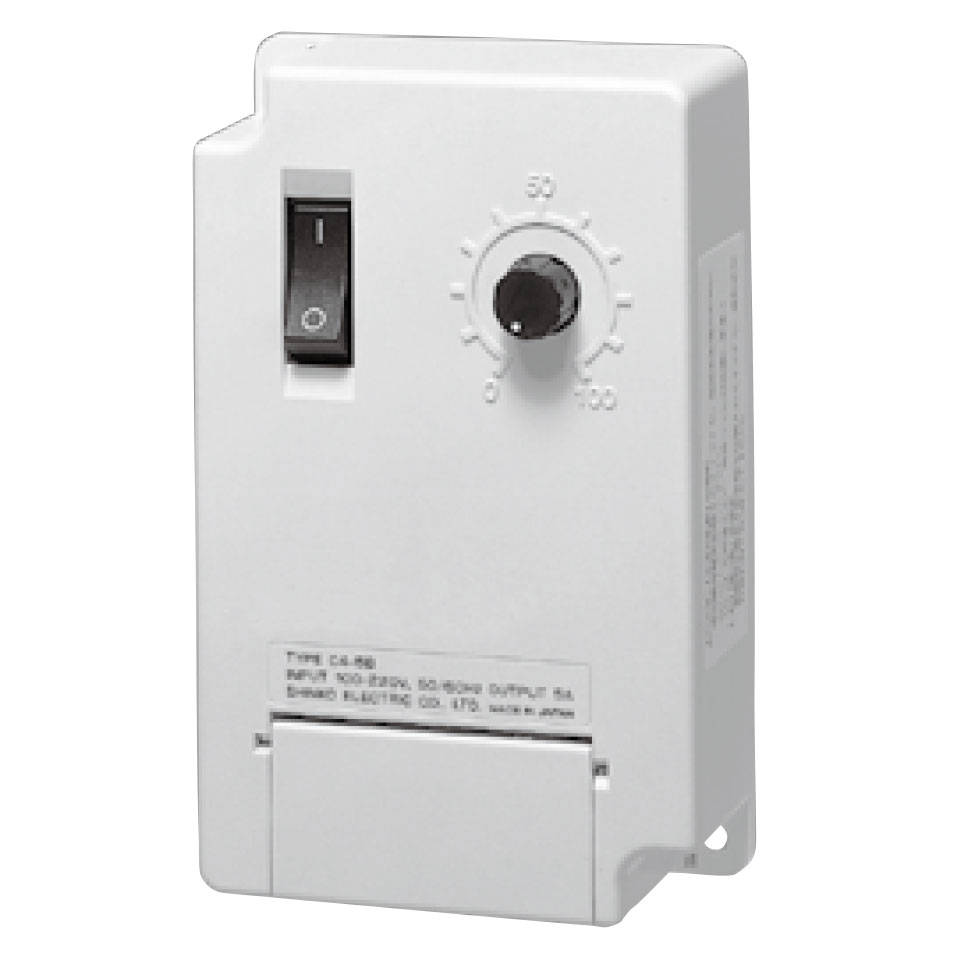

C4-5B

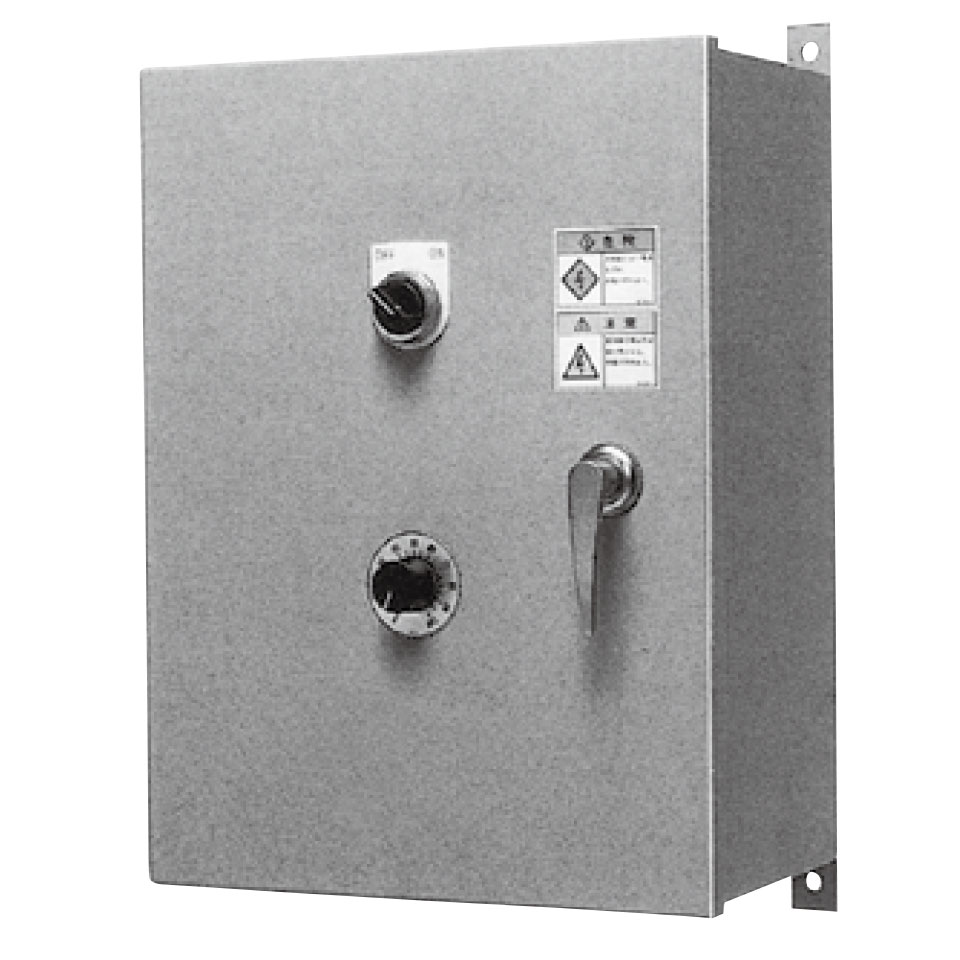

C6-15SC

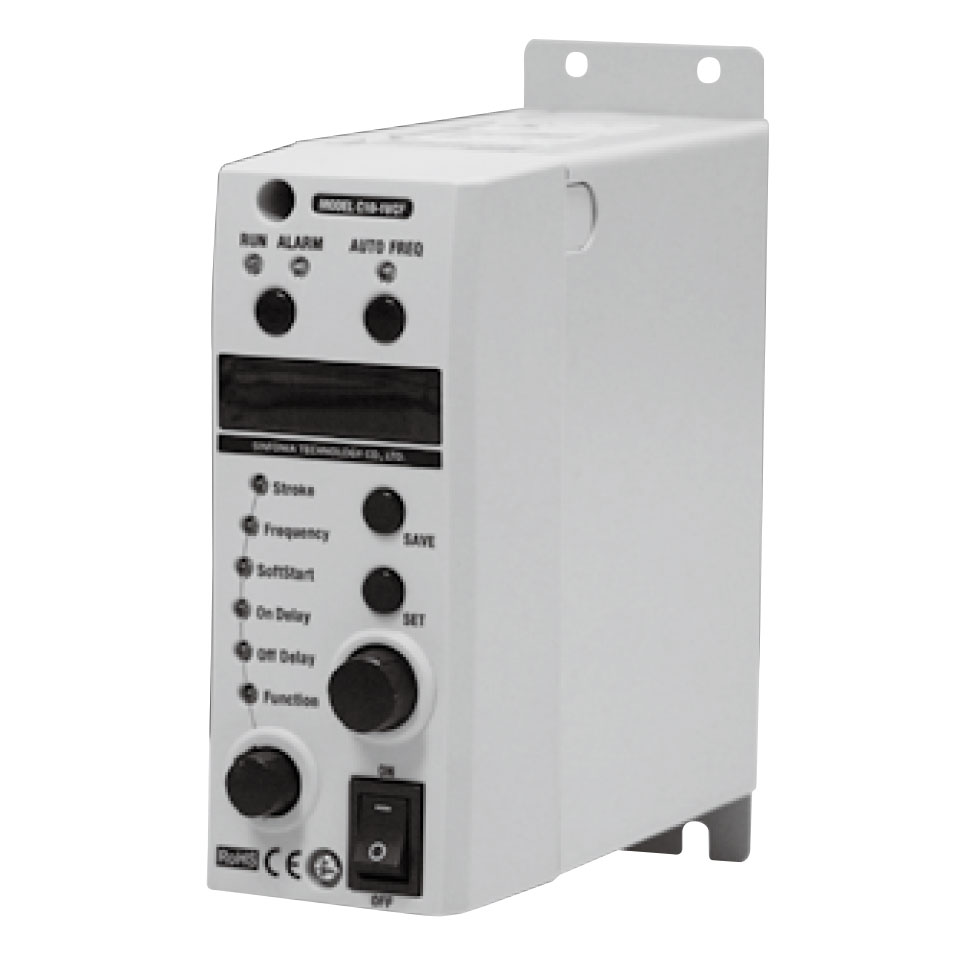

C10-1VCF
仕様
標準仕様
形式 | 電流容量(A) | 質量 (kg) |
適用フィーダ | ||
---|---|---|---|---|---|
100/110V | 200/220V | 400/440V | |||
C10-1VCF | 1 | 1 | - | 0.8 | CF-1、CF-2、CF-3 |
C10-3VF | 3 | 3 | - | 0.8 | CF-4 |
C4-5B | - | 5 | - | 0.2 | F-152BDT、F-212BDT、F-22BDT |
C6-15SC | - | 15 | 7.5 | 15 | FH-33BDT以下 |
C6-30SC | - | 30 | 15 | 15 | F-44BDT、F-45BDT |
C6-50SC | - | 50 | - | 20 | FH-45BDT、F-55BDT |
C6-50SC | - | - | 25 | 15 | FH-45BDT、F-55BDT |
C6-80SC | - | 80 | - | 35 | F-66BDT、F-88BDT |
C6-80SC | - | - | 40 | 20 | F-66BDT、F-88BDT |
1. 定格はすべて連続です。
2. C6シリーズは防塵形構造となっています。
3. 定振幅制御および外部信号により能力調整が可能なコントローラEHFタイプも用意しております。
4. 構造は屋内壁掛形となっています。
5. C6シリーズ塗装色:内外面共マンセル5Y7/1
外形寸法図

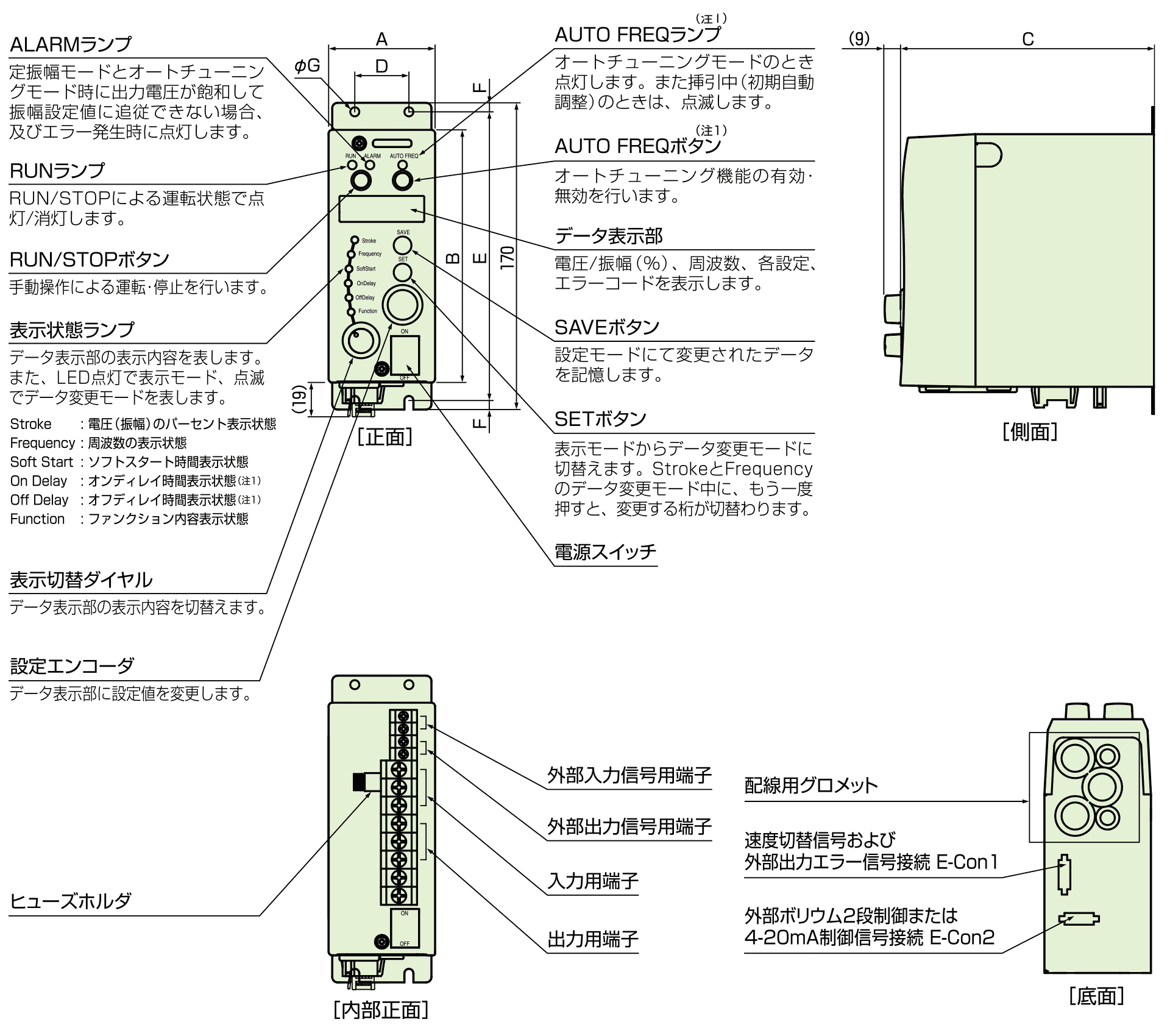

C10-1VCF

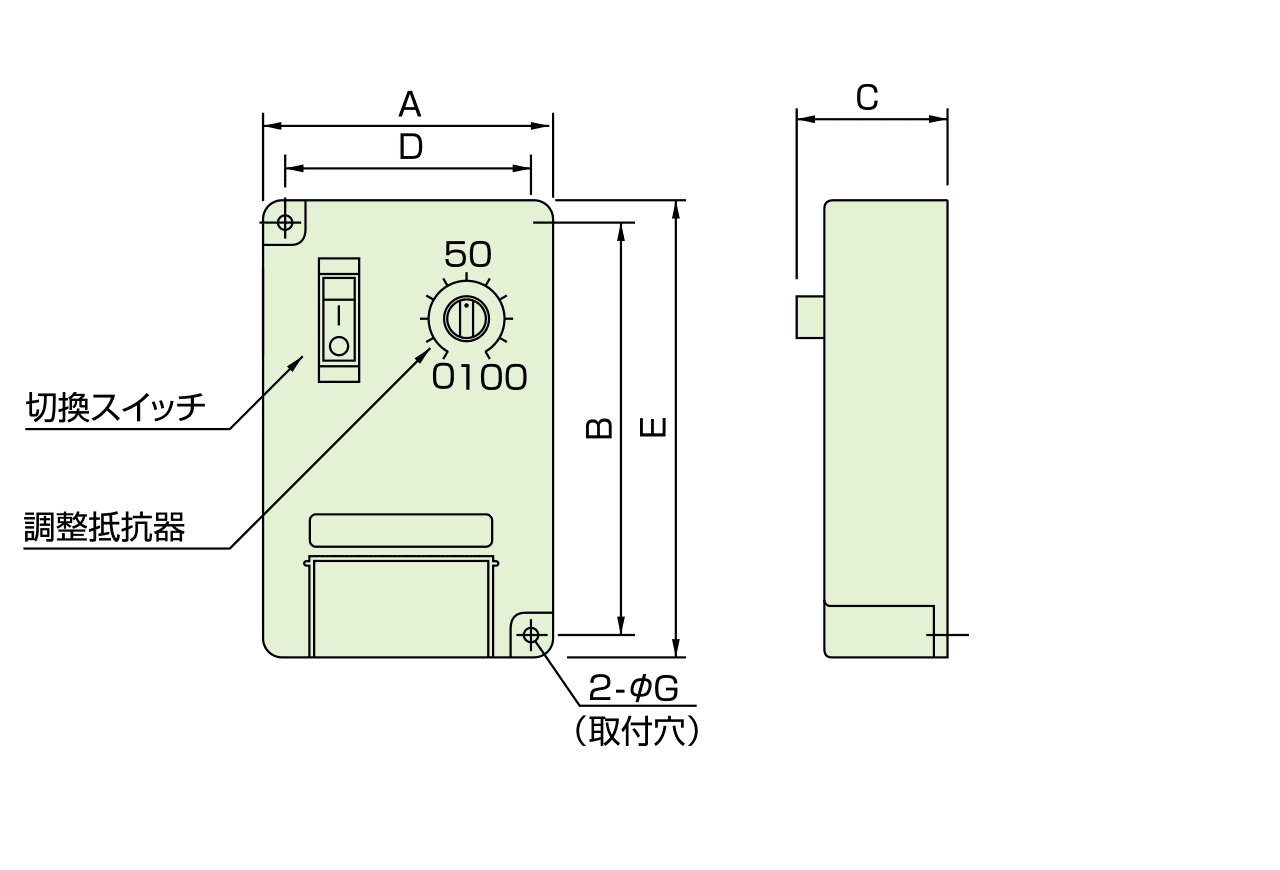

C4-5B

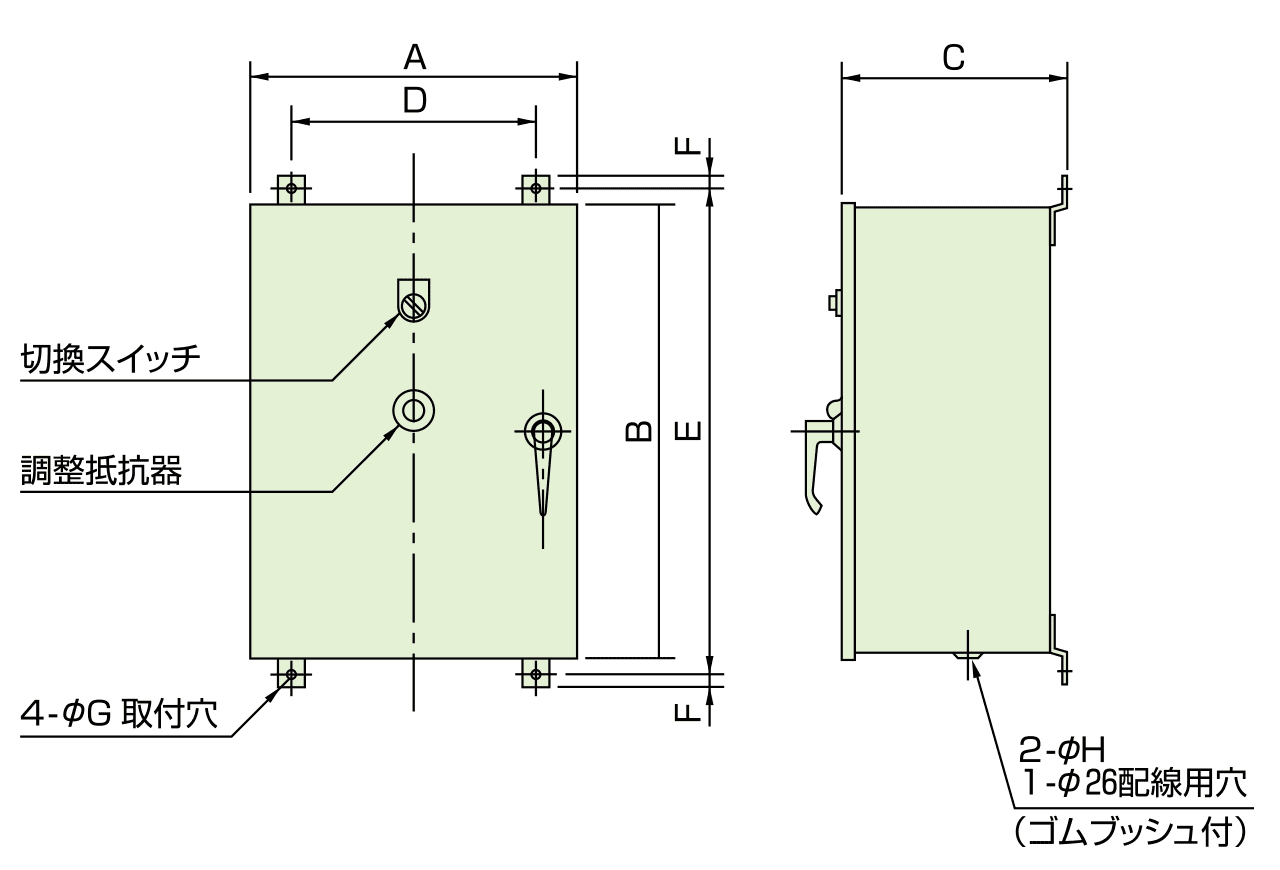

C6-□□SC

寸法表
形式 | 外形図NO. | 外形寸法(mm) | |||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | G | H | ||
C10-1VCF | 1 | 59 | 140 | 141 | 30 | 160 | 5 | 5 | - |
C10-3VF | 59 | 140 | 141 | 30 | 160 | 5 | 5 | - | |
C4-5B | 2 | 85 | 122 | 45 | 72 | 135 | - | 5 | - |
C6-15SC | 3 | 300 | 400 | 200 | 250 | 420 | 15 | 9 | 26 |
C6-30SC | 300 | 400 | 200 | 250 | 420 | 15 | 9 | 26 | |
C6-50SC | 350 | 500 | 270 | 250 | 540 | 15 | 11 | 42 | |
C6-50SC | 300 | 400 | 200 | 250 | 420 | 15 | 9 | 26 | |
C6-80SC | 450 | 700 | 270 | 250 | 740 | 20 | 14 | 42 | |
C6-80SC | 350 | 500 | 270 | 250 | 540 | 15 | 11 | 42 |
