電磁フィーダ CF/F形
微粉から大塊まで、万能タイプ。
電磁フィーダは、電磁振動による輸送現象を利用したもので、微粉から大塊までのあらゆる種類の材料の切出し、供給に最も効果的なフィーダです。電磁フィーダF形には、電磁駆動部をトラフの後下方に取付ける標準式と前上方に取付ける上部駆動式とがあります。

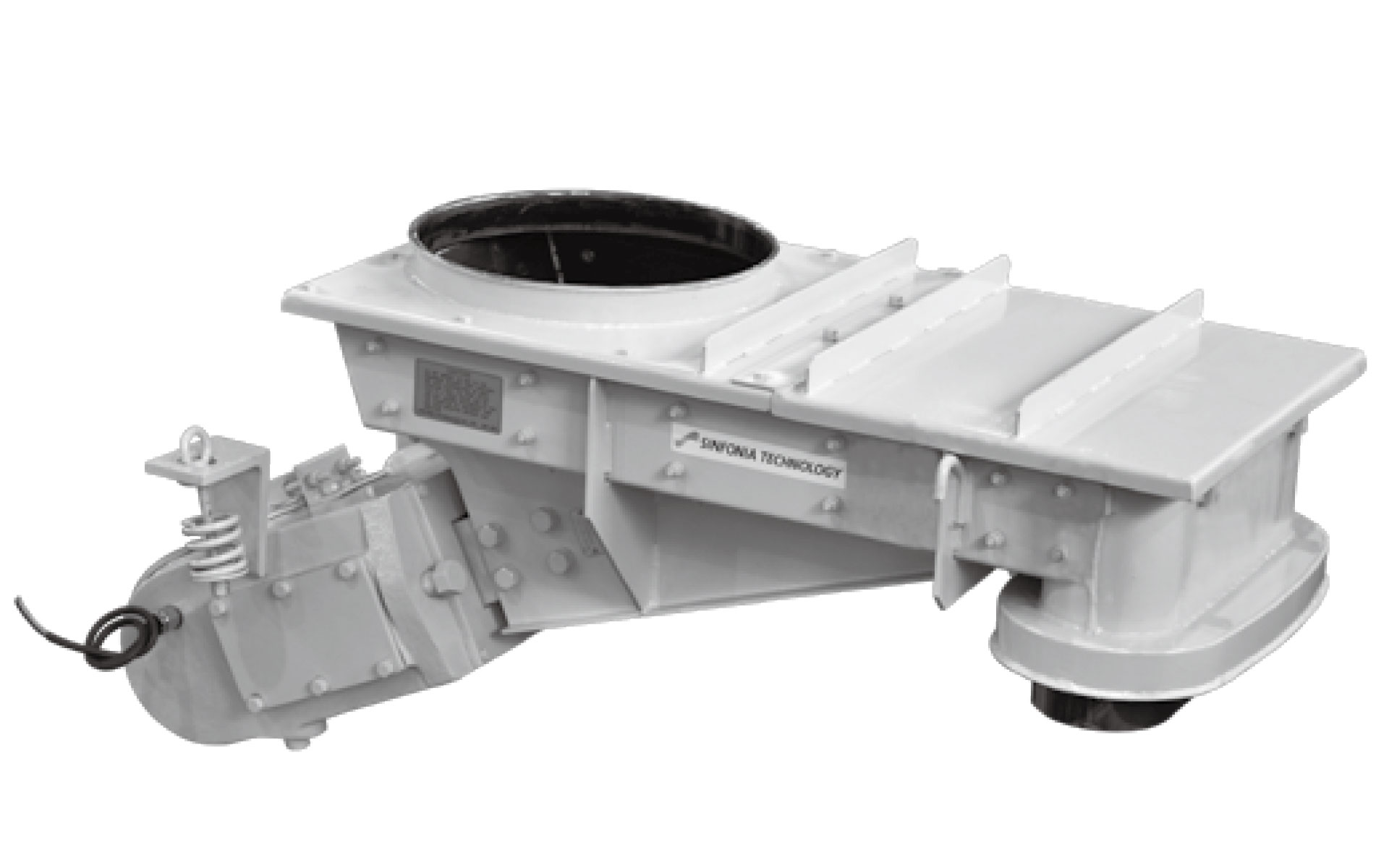

F-152BDT以上
CF-1/2/3/4

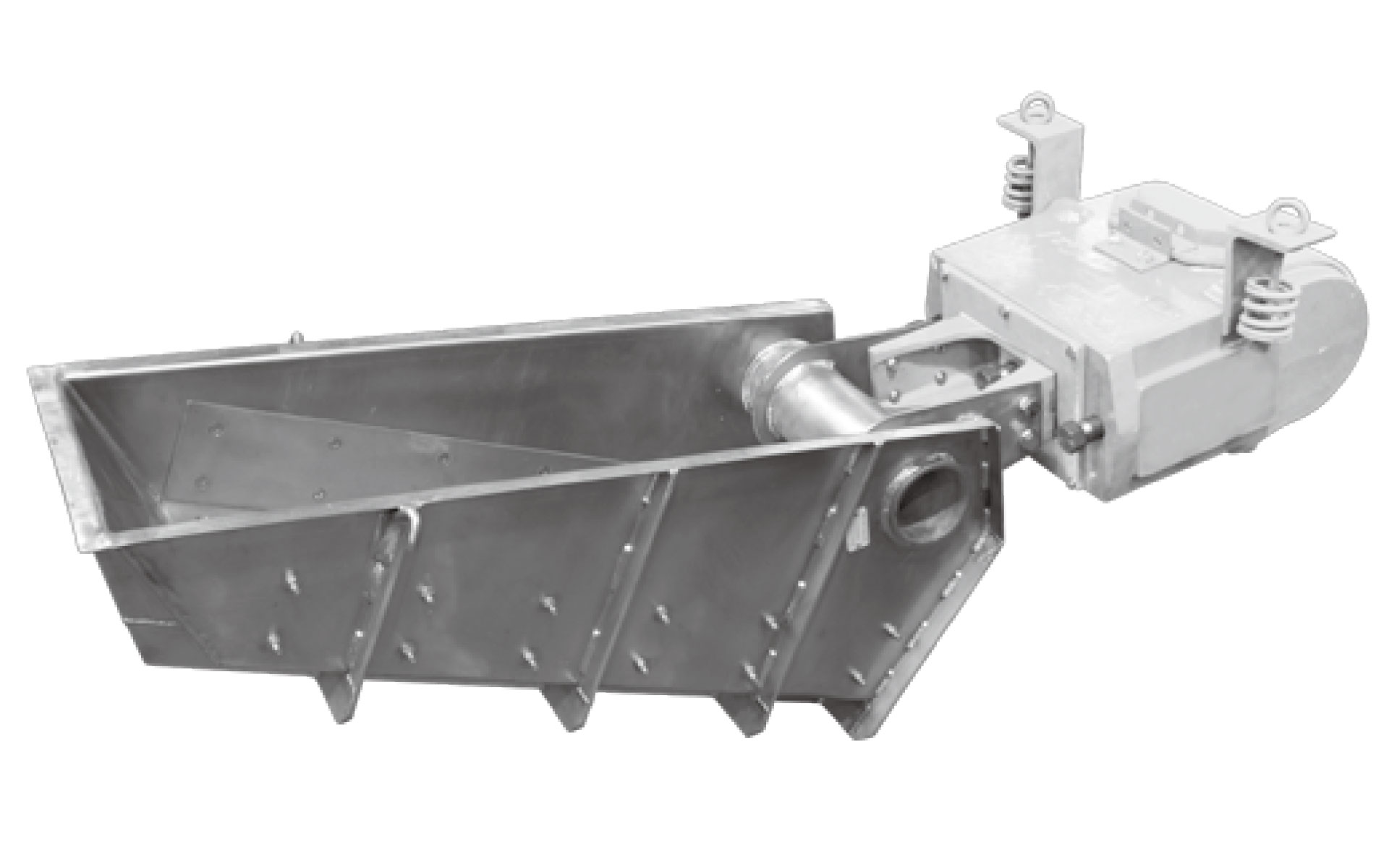

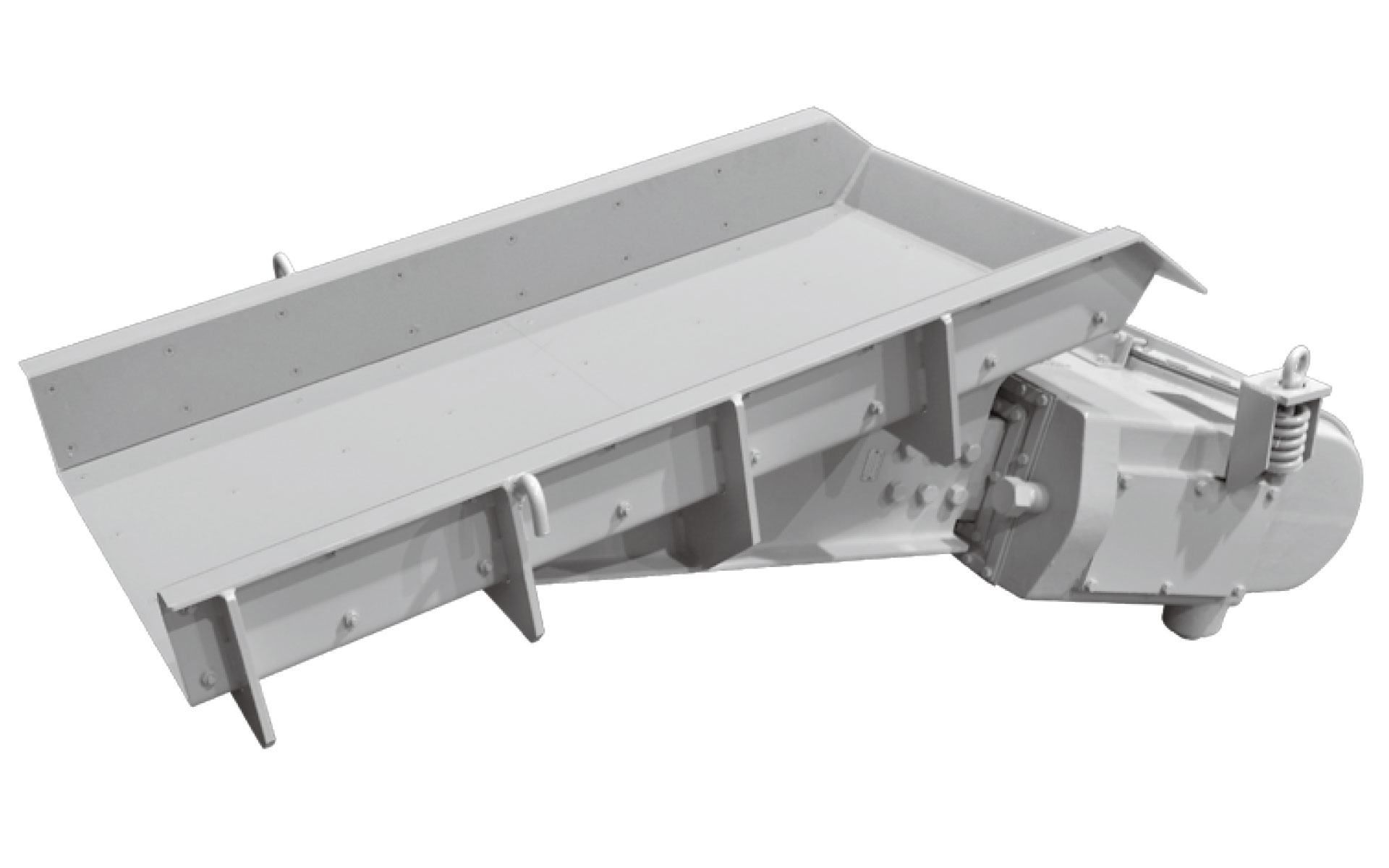

F-152BDT以上

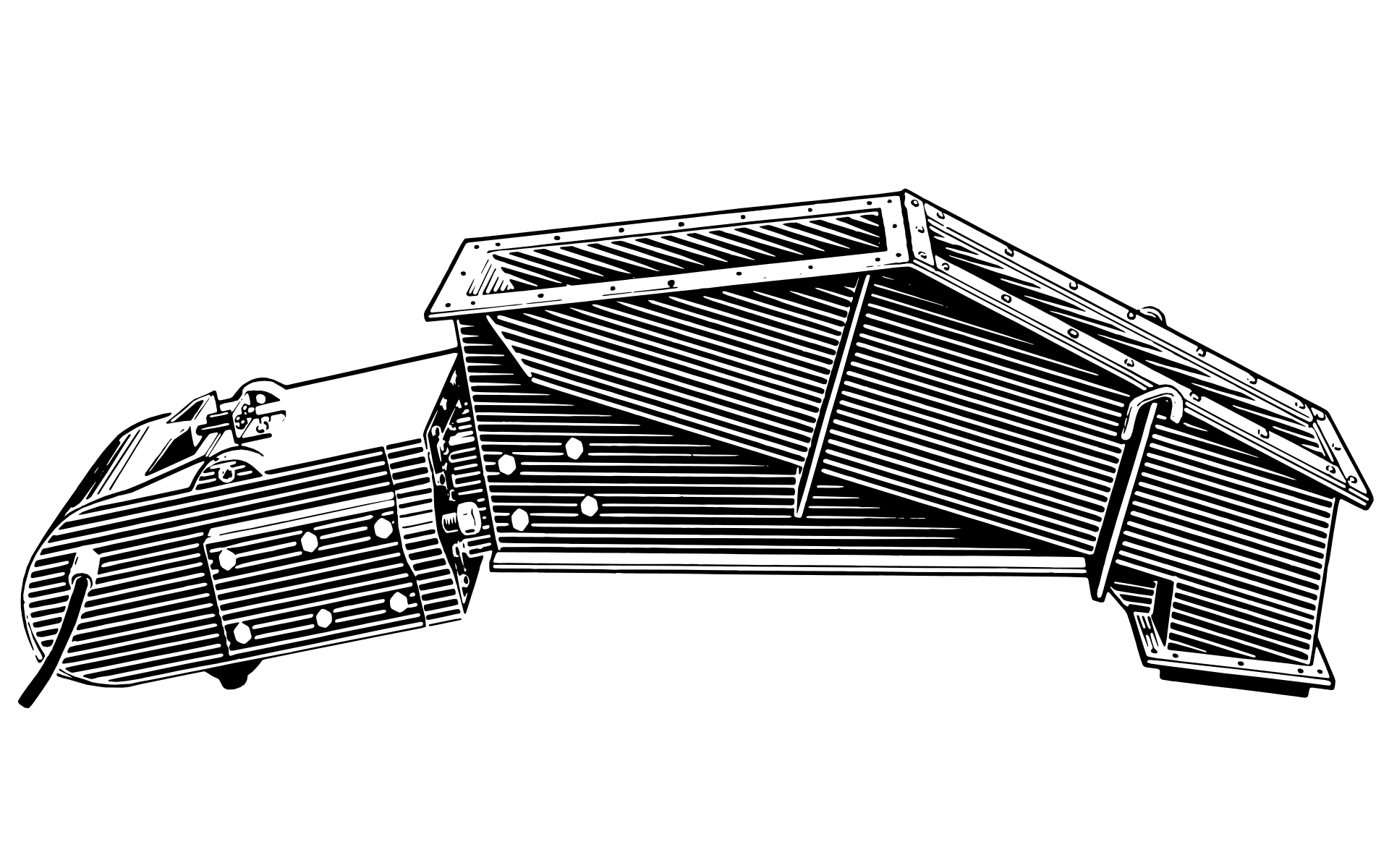

構造図
F-152BDT〜F-88BDT
据付けは吊下、据置いずれでも可能です。吊下の場合は吊下装置で、据置の場合は据置装置でトラフと駆動部を保持します。
仕様
標準仕様
| 形式 | 最大供給 能力 (T/Hr) |
トラフ寸法 幅×長さ (mm) |
電圧 (V) |
周波数 (Hz) |
振動数 (回/分) |
入力 (W) |
電流 (A) |
電圧 × 電流 (VA) |
定格 | 質量 (kg) |
適用制御器 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 砂 | 石炭 | |||||||||||
| F-152BDT | 10 | － | 200× 610 | 200/400 | 50/60 | 3000/3600 | 60 | 1.5/0.7 | 300 | 連続 | 40 | C4-5B C6-15SC C5-15EHF |
| ※F-212BDT | 35 | 18 | 310× 762 | 200/400 | 50/60 | 3000/3600 | 100 | 2.5/1.25 | 500 | 連続 | 120 | |
| F-22BDT | 50 | 26 | 356× 914 | 200/400 | 50/60 | 3000/3600 | 200 | 5/2.5 | 1000 | 連続 | 200 | |
| ※FH-22BDT | 65 | 34 | 458× 914 | 200/400 | 50/60 | 3000/3600 | 280 | 7/3.5 | 1400 | 連続 | 230 | C6-15SC C5-15EHF |
| F-33BDT | 100 | 52 | 558×1067 | 200/400 | 50/60 | 3000/3600 | 400 | 10/5 | 2000 | 連続 | 460 | |
| ※FH-33BDT | 130 | 68 | 610×1067 | 200/400 | 50/60 | 3000/3600 | 560 | 14/7 | 2800 | 連続 | 560 | |
| F-44BDT | 220 | 115 | 762×1219 | 200/400 | 50/60 | 3000/3600 | 960 | 24/12 | 4800 | 連続 | 1000 | C6-30SC C5-30EHF |
| ※F-45BDT | 330 | 172 | 914×1524 | 200/400 | 50/60 | 3000/3600 | 1200 | 30/15 | 6000 | 連続 | 1500 | |
| FH-45BDT | 440 | 230 | 1219×1524 | 200/400 | 50/60 | 3000/3600 | 1440 | 36/18 | 7200 | 連続 | 1800 | C6-50SC C5-50EHF |
| F-55BDT | 600 | 310 | 1372×1524 | 200/400 | 50/60 | 3000/3600 | 2000 | 50/25 | 10000 | 連続 | 3200 | |
| F-66BDT | 800 | 420 | 1524×1829 | 200/400 | 50/60 | 3000/3600 | 2400 | 60/30 | 12000 | 連続 | 3900 | C6-80SC C5-80EHF |
| F-88BDT | 1250 | 650 | 1829×1829 | 200/400 | 50/60 | 3000/3600 | 3200 | 80/40 | 16000 | 連続 | 6500 | |
1. 最大供給能力は平底開放標準形フィーダ・スカート付で砂(見掛比重1.6)石炭(見掛比重0.8)トラフ傾斜角度10°下向き、60Hzの場合です。
2. ※印の形式については安全増防爆構造(eG3)も製作いたします。
3. 標準塗装色はマンセル2.5G 7/2です。
4. 電源設備、電線サイズの選定にはVAを基準にして行ってください。
5. CF-1～CF-4の質量は駆動部のみの質量です。F-152BDT～F-88BDTの質量は開放平底標準トラフ（SS400）の場合の質量です。
