DMSシリーズ

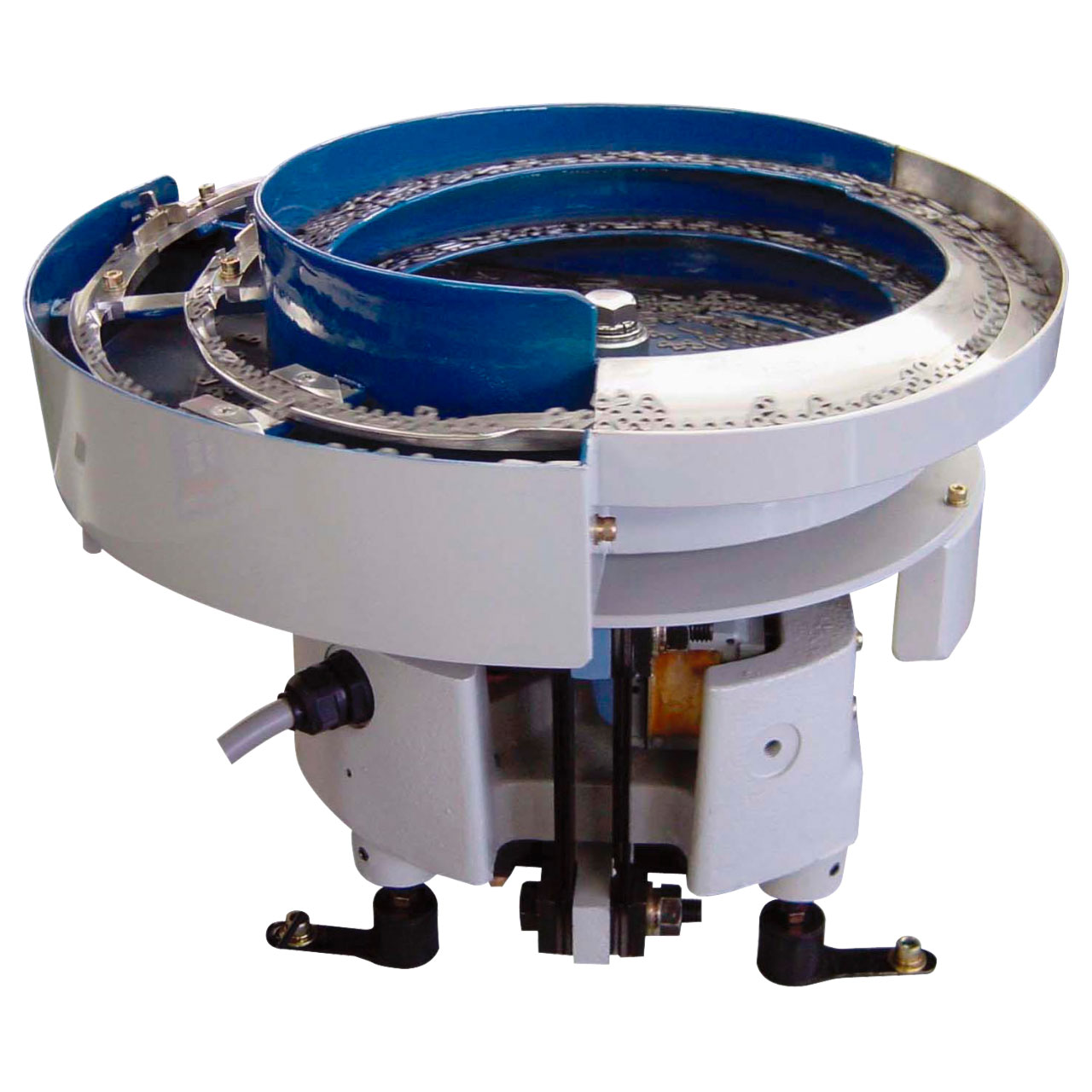

低騒音でワークダメージが少ない、滑らかな搬送が特長のDMシリーズに低背化モデルが新登場！
コンパクト化によりEA/ERシリーズ、他社駆動部との入れ替えが可能。
ワークの踊り現象が少なく、微妙な選別でも能力がアップ。
ワークに応じて最適な振動角、位相差で搬送。
駆動部仕様
| 形式 | DMS-15D※ | DMS-20D※ | DMS-25D | DMS-30D | DMS-38D | DMS-45D | |
|---|---|---|---|---|---|---|---|
| 駆動部外形（mm） | φ160 | φ210 | φ260 | φ310 | φ390 | φ460 | |
| 駆動部高さ（mm） | 130 | 150 | 185 | 220 | 250 | 265 | |
| 駆動部質量（kg） | 7 | 14 | 24 | 40 | 70 | 110 | |
| 定格電圧（V） | 200 | ||||||
| 定格電流（A） | 水平 | 0.18 | 0.3 | 0.6 | 2.0 | 2.0 | 2.0 |
| 垂直 | 0.18 | 0.3 | 0.3 | 0.8 | 0.8 | 2.0 | |
| 振動数（Hz） | 100〜180 | 70〜110 | |||||
| 未加工ボウル径（mm）（円筒） | φ150 | φ200 | φ250 | φ300 | φ375 | φ450 | |
| 最大ボウル径（mm）（円筒） | φ250 | φ320 | φ400 | φ500 | φ600 | φ700 | |
| 最大振幅(mm)（未加工円筒ボウル外周） | 水平 | 0.6 | 1.0 | ||||
| 垂直 | 0.13 | 0.3 | |||||
| 最大積載質量（ワーク＋ボウルの質量）（kg） | 2.3 | 4 | 8 | 12.5 | 17 | 26 | |
| 電源ケーブル断面積（mm2） | 0.75×5芯 | ||||||
| 適用コントローラ | C10-4DM | ||||||
受注生産
DMS-15D/20D

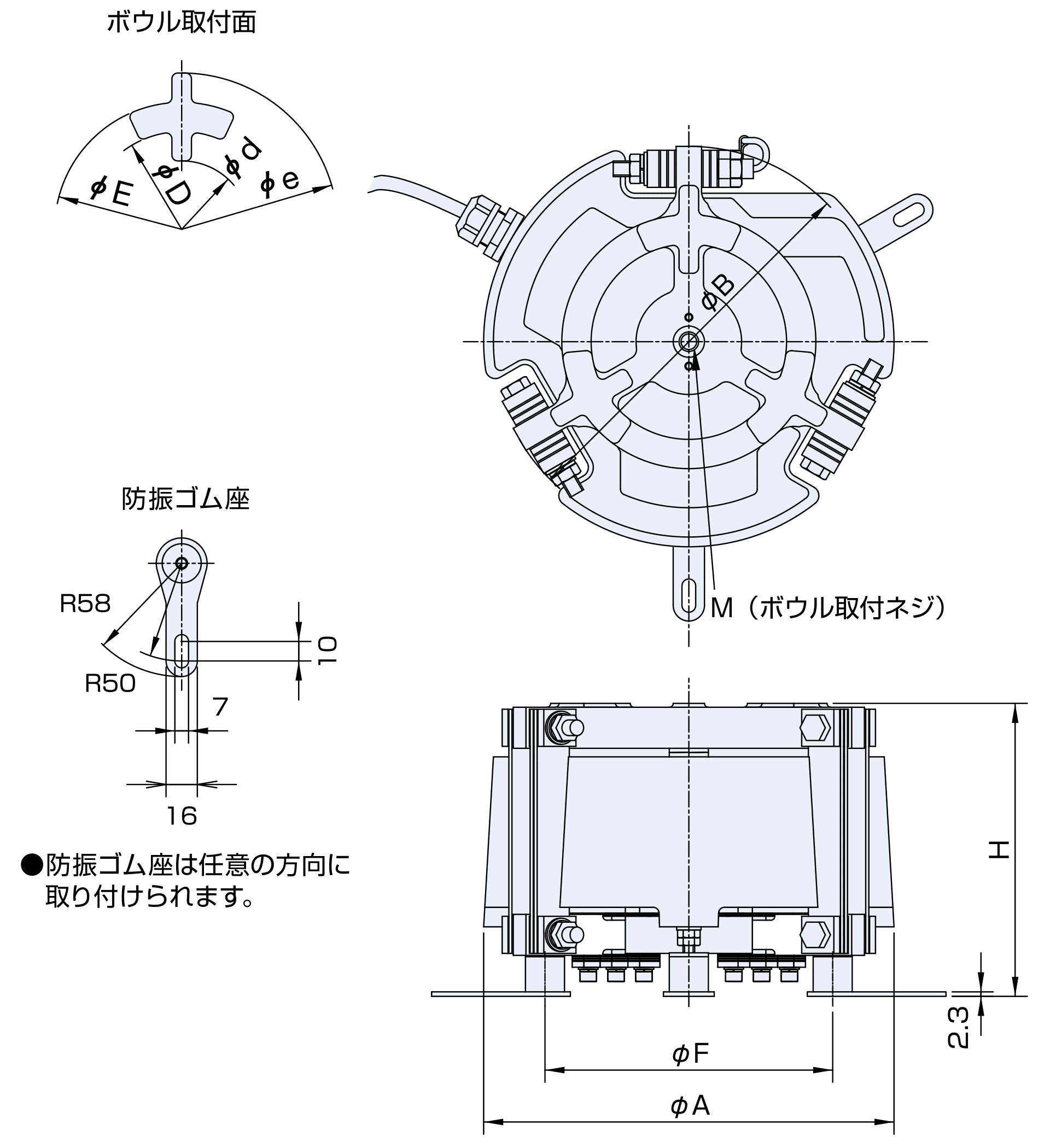

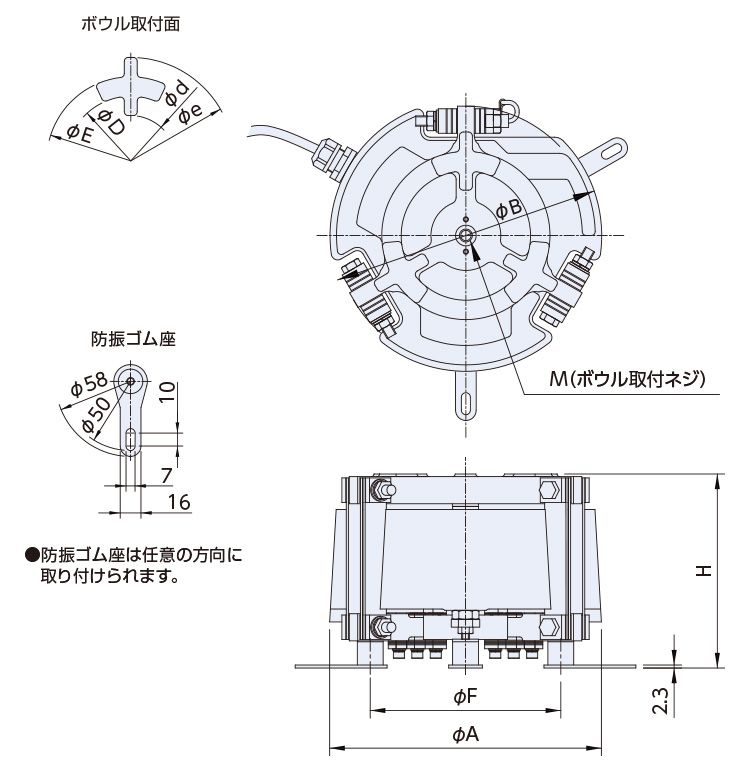

外形寸法図
単位：mm
寸法表
| 形式 | H | φA | φB | M | φD | φE | φF | φd | φe |
|---|---|---|---|---|---|---|---|---|---|
| DMS-15D | 127～130～133 | 160 | 150 | M8 | 72 | 94 | 130 | 50 | 120 |
| DMS-20D | 147～150～153 | 210 | 200 | M10 | 100 | 130 | 170 | 70 | 160 |
DMS-25D～45D

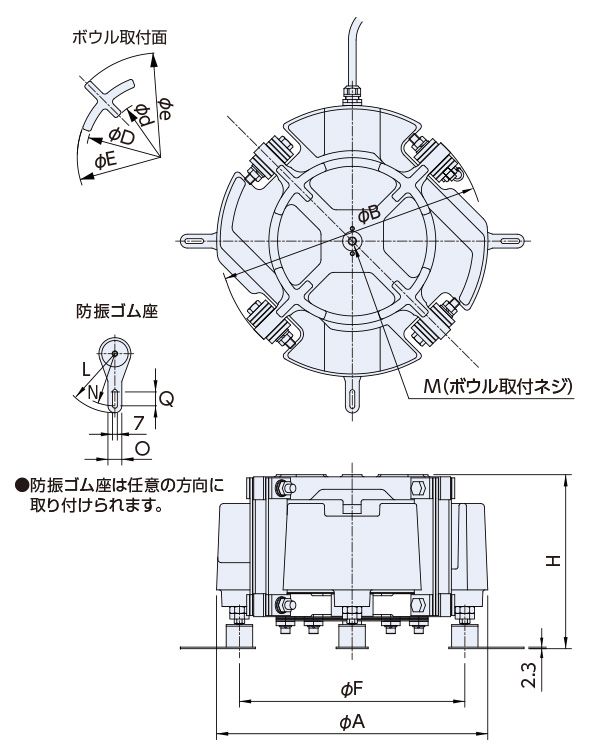

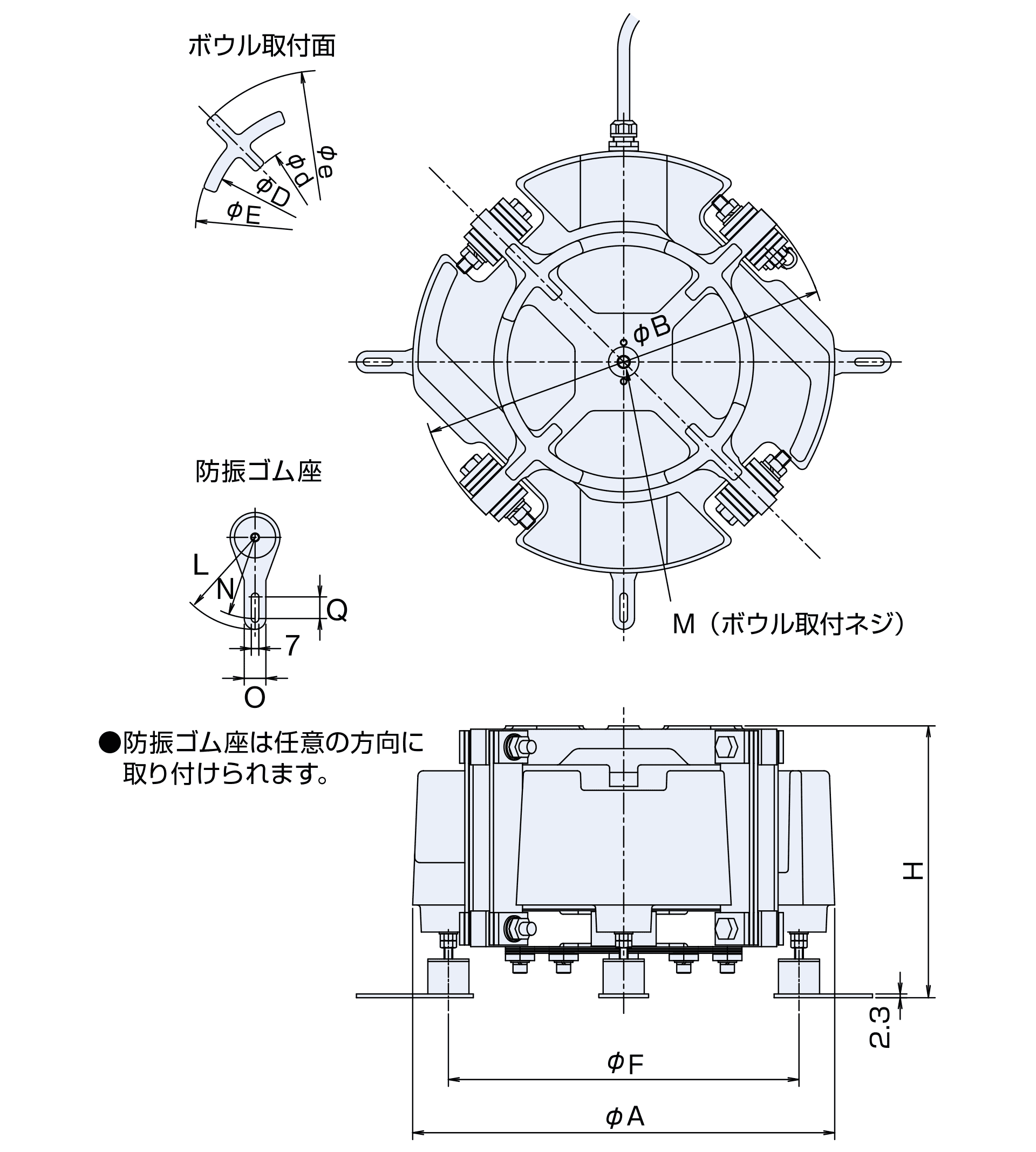

外形寸法図
単位：mm
| 形式 | H | φA | φB | M | φF | L | N | O | Q | φD | φE | φd | φe |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DMS-25D | 182～185～188 | 260 | 250 | M12 | 216 | 58 | 50 | 16 | 10 | 140 | 160 | 100 | 200 |
| DMS-30D | 215～220～225 | 310 | 300 | M12 | 252 | 85 | 75 | 20 | 20 | 172 | 192 | 140 | 240 |
| DMS-38D | 245～250～255 | 390 | 380 | M16 | 324 | 85 | 75 | 20 | 20 | 215 | 240 | 170 | 300 |
| DMS-45D | 260～265～270 | 460 | 450 | M16 | 390 | 85 | 75 | 20 | 20 | 270 | 300 | 210 | 350 |
