コントローラ
操作がより簡単に!

特長
- 従来品より調整が簡単
センサゲイン調整が不要。更に『自動調整』により形式選定だけでワークが流れ、初期調整が容易です。 - 操作が簡単
表示切替ダイヤルと設定エンコーダにより誰でも容易に使いこなせます。 - 小形化を実現
C10-5VF/5VFEFと同一寸法で設置面積が従来の36%小形化。 - 配線が簡単
駆動部とコントローラの接続は全てコネクタ接続。 - 省エネオートチューニング
パーツフィーダの振動周波数を常に共振点に合わせるようオートチューニングします。このため消費電力も少ない省エネタイプのコントローラです。 - 設定値管理が簡単なデジタル設定・表示
振幅、駆動周波数、出力電圧ノッチがデジタル設定、デジタル表示され、設定値管理が簡単になりました。

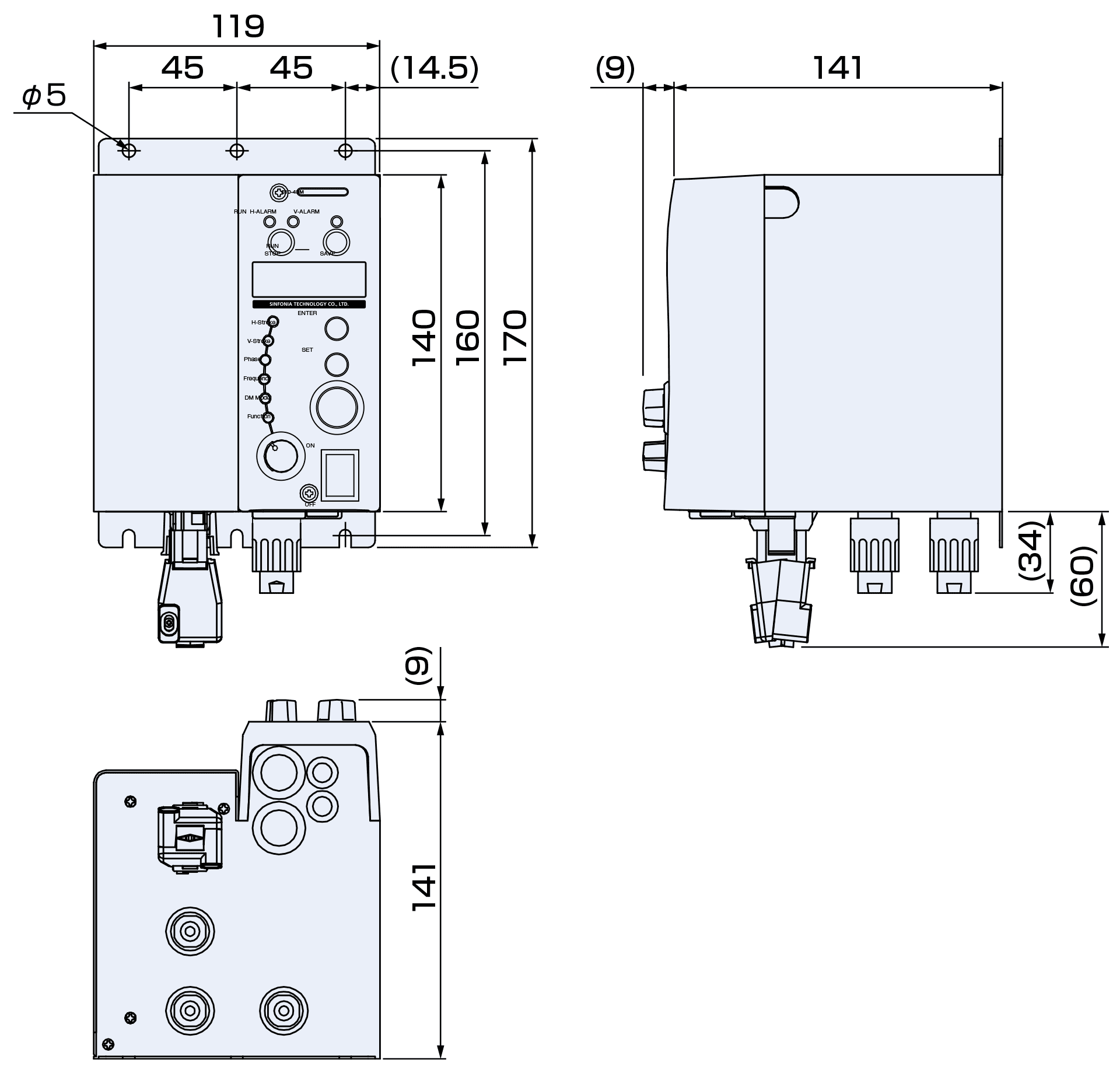

外形寸法図
単位:mm

仕様
形式 | C10-4DM | |
---|---|---|
入力電源 | AC200-230V ±10% 50/60Hz | |
制御方式 | PWM方式 | |
出力 | 電圧 | 0~190V |
周波数 | 28~45Hz 65~120Hz 90~180Hz | |
最大電流 | 水平4A 垂直2A | |
運転モード | 通常モード | 水平振幅の共振周波数自動追尾機能により、周波数設定が不要で定振幅制御を行う |
付加機能 | 定位相制御 | 水平と垂直の振幅位相差を一定に制御 |
速度切替 | 外部信号により振幅設定値切替が可能(最大4設定) | |
運転・停止制御 | 外部信号により 運転/停止が可能 | |
出力信号 | パーツフィーダ側の運転に同期した信号を出力 | |
ソフトスタート | 立ち上がり時間 0.2~4.0秒 | |
オン・オフディレイ | ディレイ時間 0.2~60秒 | |
センサ電源 | DC12V、MAX80mAを3Pコンセントプラグに用意 | |
同期電源出力 | 機能 | 運転(RUN)に同期した電源出力 |
制御方法 | トライアックによるON/OFF制御 | |
出力電流 | コントローラ入力電源に同じ | |
その他 | 最大電流 | 2A |
耐ノイズ電圧 | 1000V以上 | |
使用温度範囲 | 0〜40℃ | |
使用湿度範囲 | 10~90℃(但し、結露なきこと) | |
使用場所 | 屋内(腐食性ガス、塵埃などのない所) | |
外形色 | U75-70D(日本塗装工業会) | |
質量 | 2.0kg | |
弊社適応製品 | DMシリーズ:DM-30C,38C,45C,65C DMSシリーズ:DMS-15C,20C,25C,30C,38C,45C |
