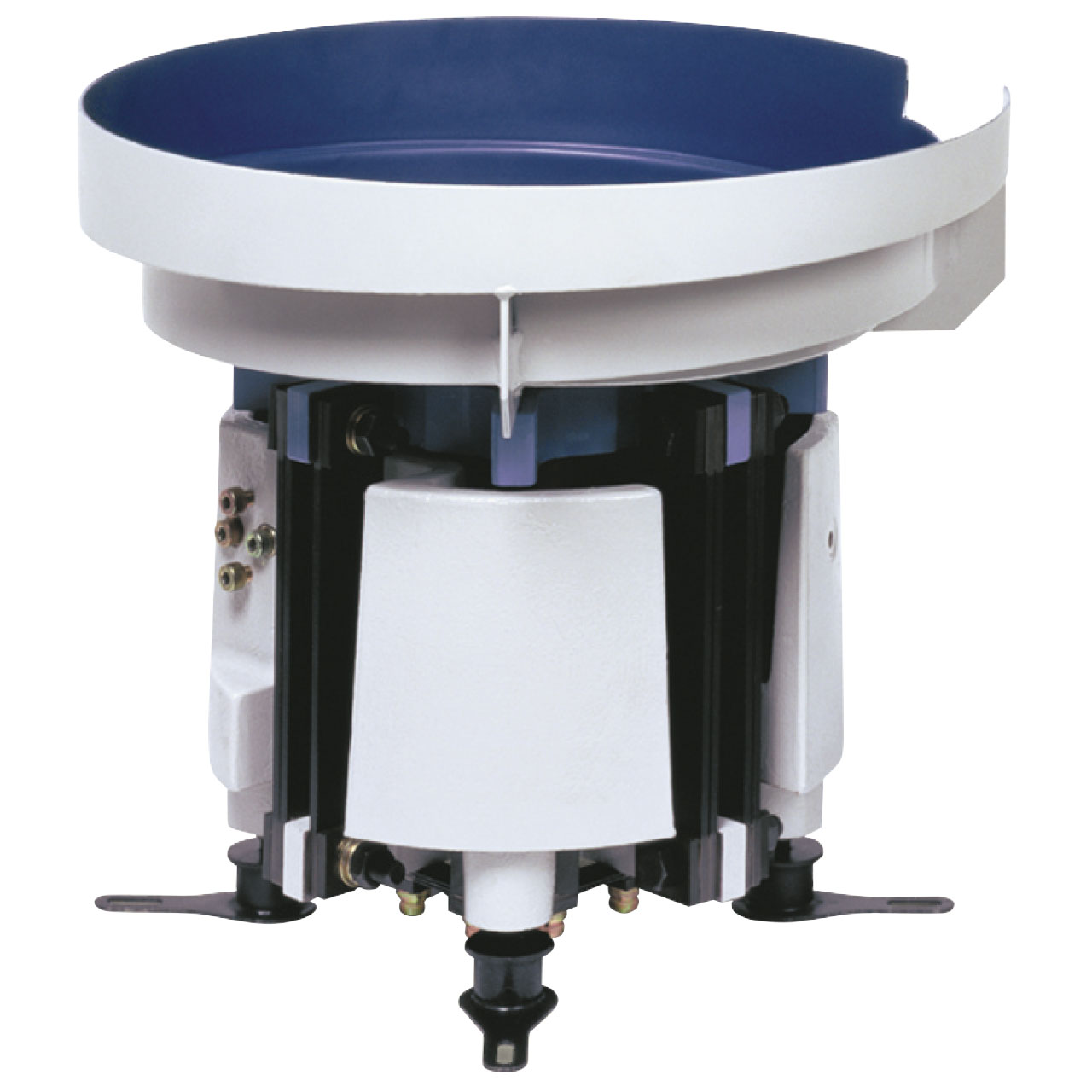

DMシリーズ
低騒音で滑らかに搬送供給。
垂直振幅を必要最小限に設定できるためワークのおどりが極めて小さくなりました。このため薄いワークでも重なりのない滑らかな搬送が出来ます。
ワークとトラックの衝撃が小さく、トラック面をすべるようなイメージで搬送するため非常に静かです。
駆動部仕様
| 形式 | DM-30D | DM-38D | DM-45D | DM-65C | |
|---|---|---|---|---|---|
| 駆動部外形（mm） | φ310 | φ390 | φ460 | φ670 | |
| 駆動部高さ（mm） | 290 | 295 | 365 | 572.5 | |
| 駆動部質量（kg） | 53 | 81 | 140 | 312 | |
| 定格電圧（V） | 200 | ||||
| 定格電流（A） | 水平 | 2.0 | 2.0 | 4.0 | 4.0 |
| 垂直 | 0.8 | 0.8 | 2.0 | 2.0 | |
| 振動数（Hz） | 70〜110 | 30〜40 | |||
| 未加工ボウル径（mm）（円筒） | φ300 | φ375 | φ450 | φ650 | |
| 最大ボウル径（mm）（円筒） | φ500 | φ600 | φ700 | φ1000 | |
| 最大積載質量（ワーク＋ボウルの質量）（kg） | 9.2 | 17.0 | 27.5 | 70.0 | |
| 最大振幅(mm)（未加工円筒ボウル外周） | 水平 | 1.8 | 2.0 | 4.0 | |
| 垂直 | 0.3 | 1.0 | |||
| 電源ケーブル断面積（mm2） | 0.75×5芯 | ||||
| 適用コントローラ | C10-4DM | ||||

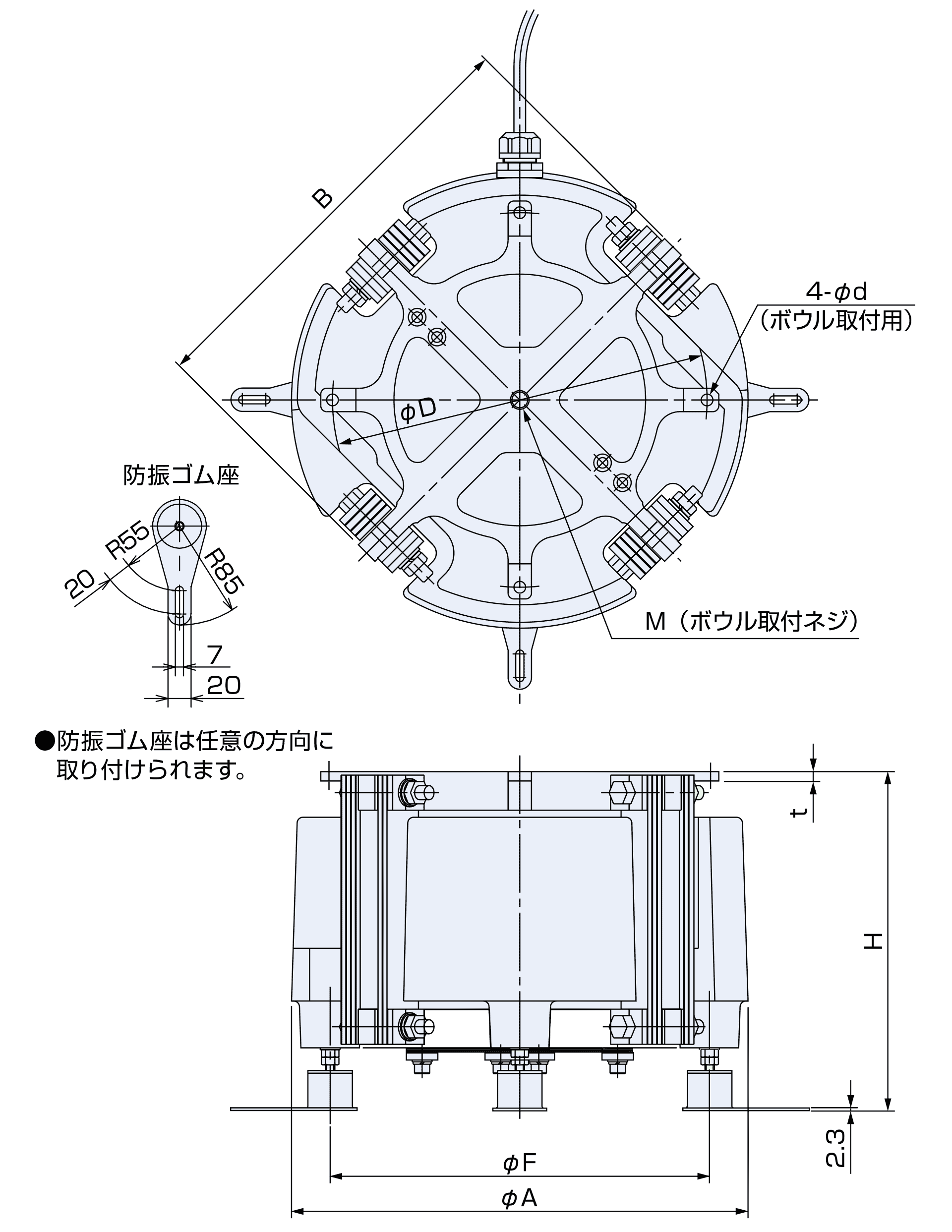

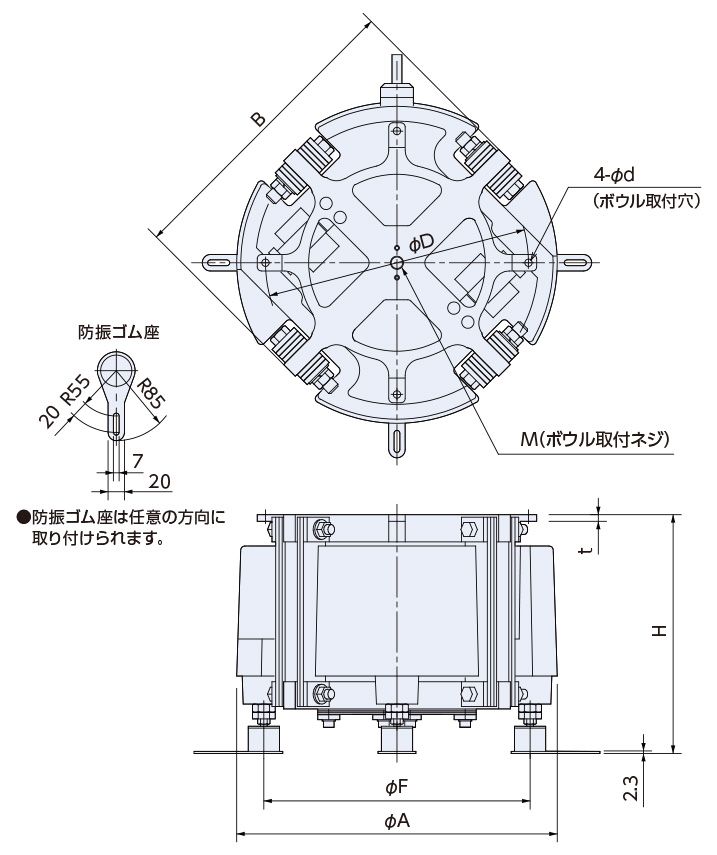

DM30D～45D
外形寸法図
単位：mm
寸法表
| 形式 | H | φA | B | M | φD | φd | t | φF |
|---|---|---|---|---|---|---|---|---|
| DM-30D | 285～290～295 | 310 | 290 | M12 | 270 | 10 | 8 | 252 |
| DM-38D |
290～295～300 |
390 | 370 | M16 | 320 | 10 | 8 | 324 |
| DM-45D |
360～365～370 |
460 | 440 | M16 | 365 | 12 | 10 | 390 |

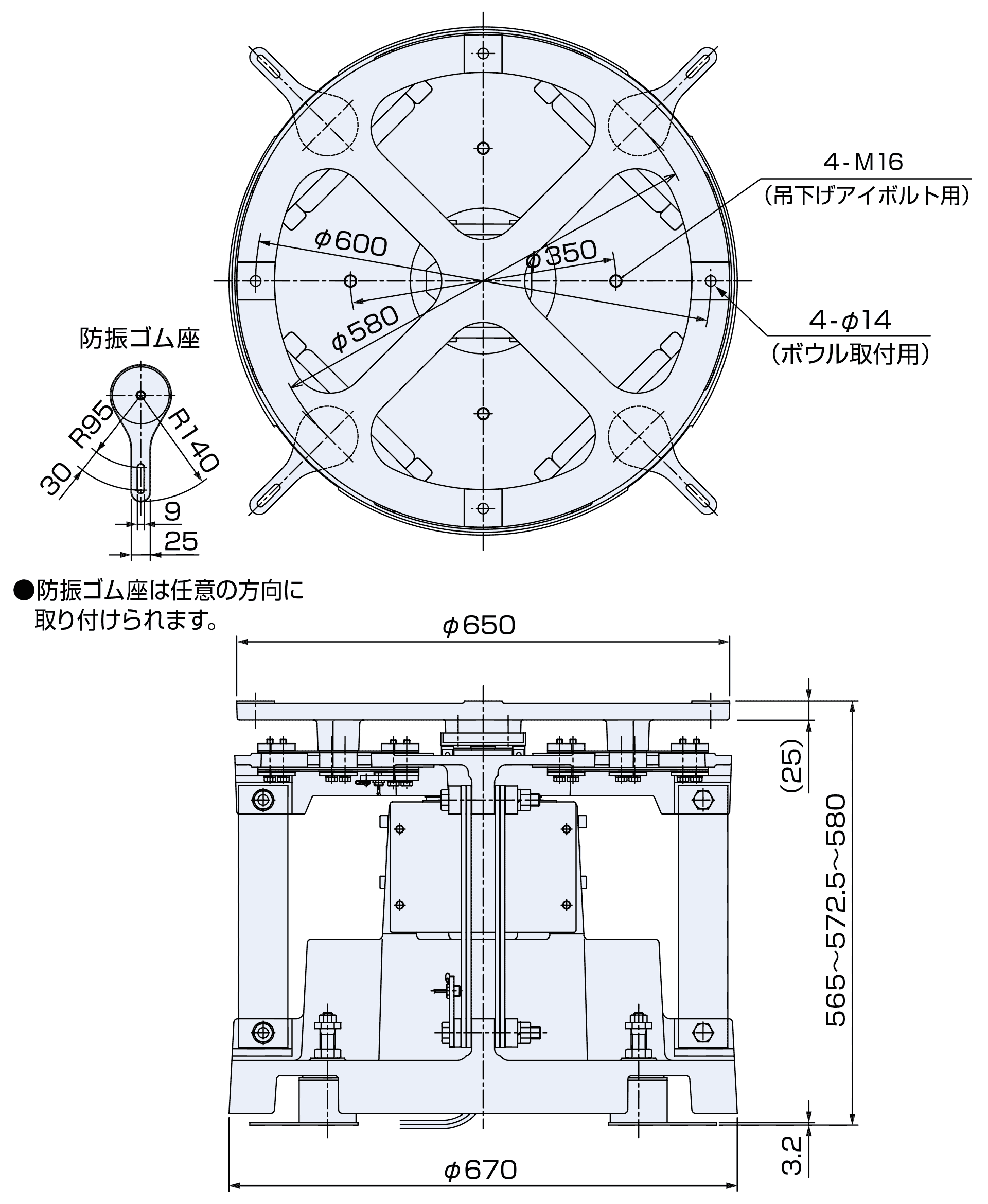

DM65C
外形寸法図
単位：mm
