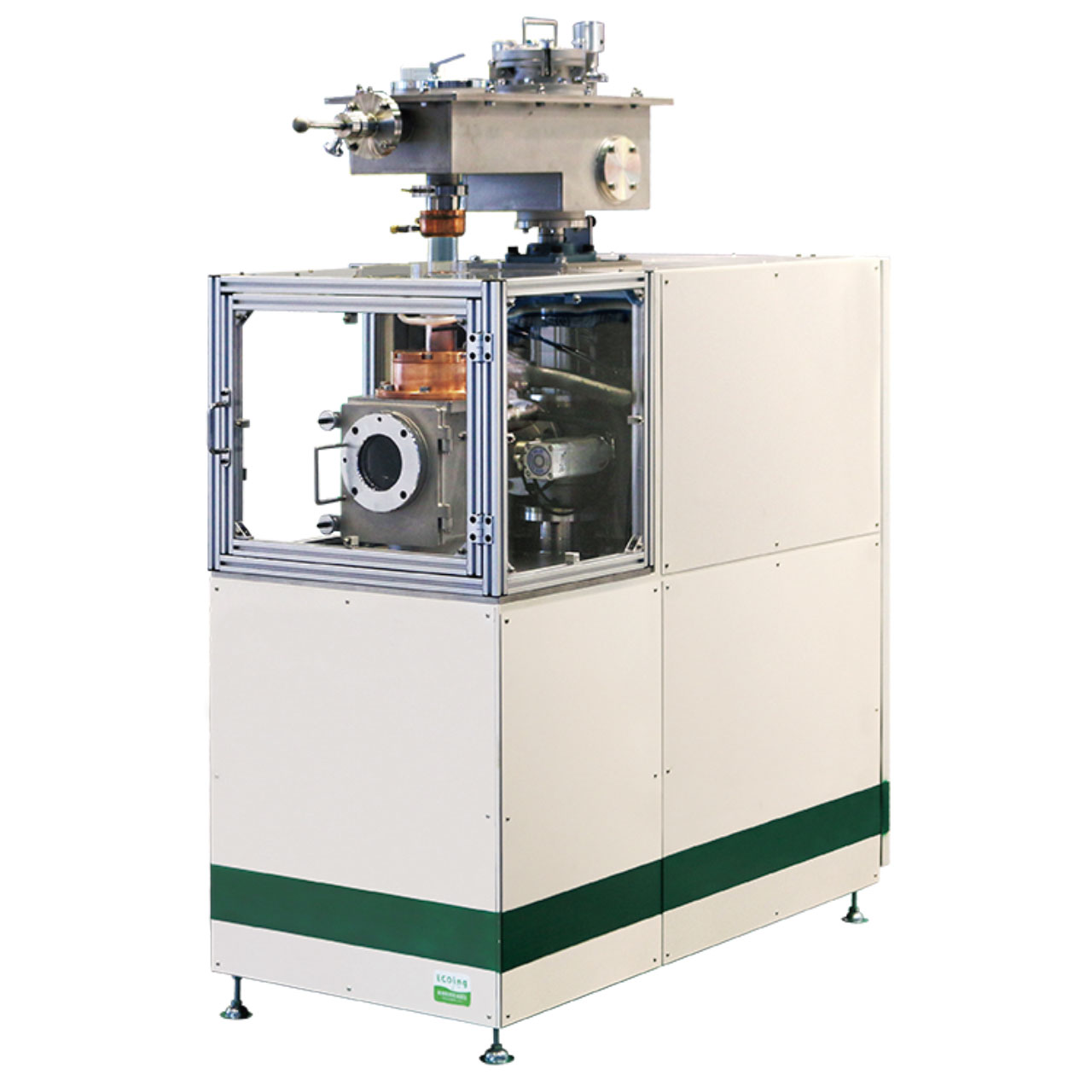

卓上型瞬間溶解装置
特長
- 活性金属や高融点金属を3分以内で真空溶解
- 水冷銅ルツボ採用により高純度化・合金化が可能
- 付帯設備工事も簡易化され低価格
- 少量、多品種の溶解、SEMや機械試験にも対応し新素材開発に最適

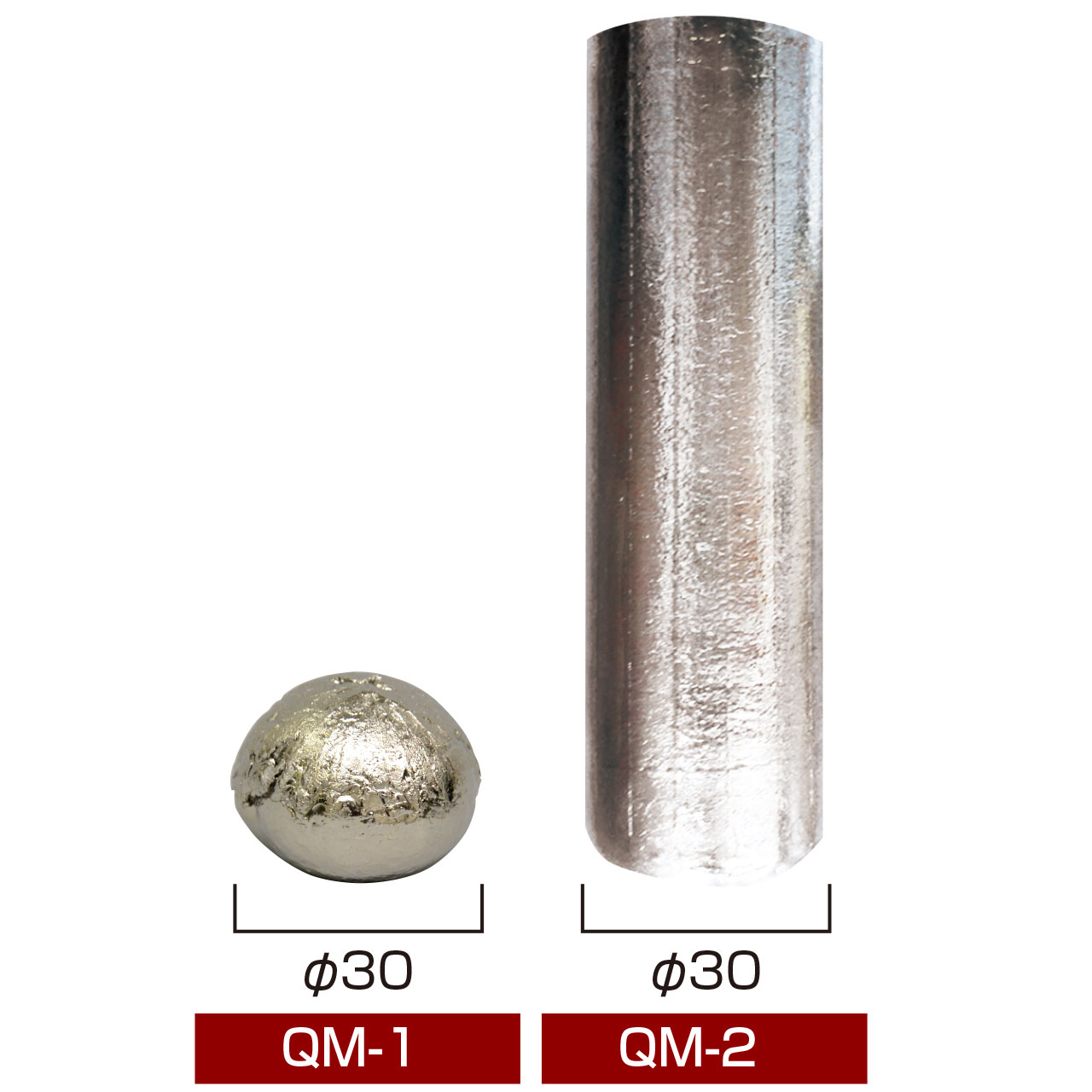

インゴット
仕様
| 形式 | QM-1 | QM-2 |
|---|---|---|
| 溶解雰囲気 | 清浄雰囲気10-3Pa ～ 1000hPa 不活性ガス雰囲気可能 |
|
| 真空排気システム | 真空ポンプ：ドライポンプ、ターボ分子ポンプ | |
| 水冷ルツボ形状 | Φ30mm | |
| 鋳塊形状 | 半球状SR30 | 円柱体Φ30mm × 200mm 凝固収縮代は含まず |
| 原料添加システム | － | 真空電磁フィーダによる連続切出し 引抜モードと関連有、調整VR 付 |
| 鋳塊引抜システム | － | 引抜速度:0.1 ～ 10 mm/min 溶解金属に合わせた速度調節が可能 連続・間欠引抜モード選択 |
| 溶解電源 | 50kW 100kHz | |
| 制御システム | 高周波電力制御方式 自動制御 |
|
特殊仕様につきましては、貴社打合せによりに決定しオリジナル設計が可能です。
設置環境
| 電源 | 主電源 | AC200/220V 50/60Hz ３相 60kVA |
|---|---|---|
| 補助電源 | AC200/220V 50/60Hz ３相 5kVA | |
| 冷却水 | 水圧 0.3 ～ 0.4MPa 水温30℃以下 80L/min | |
| 圧縮空気 | 圧力 0.4 ～ 0.7MPa で準備ください | |
| 不活性ガス | 圧力と流量を制御したアルゴンガス系（圧力0.1MPa） | |
本装置運転用として、上記のユーティリティをご用意下さい。
本装置設置に当たり電波法による設置届が必要となります。

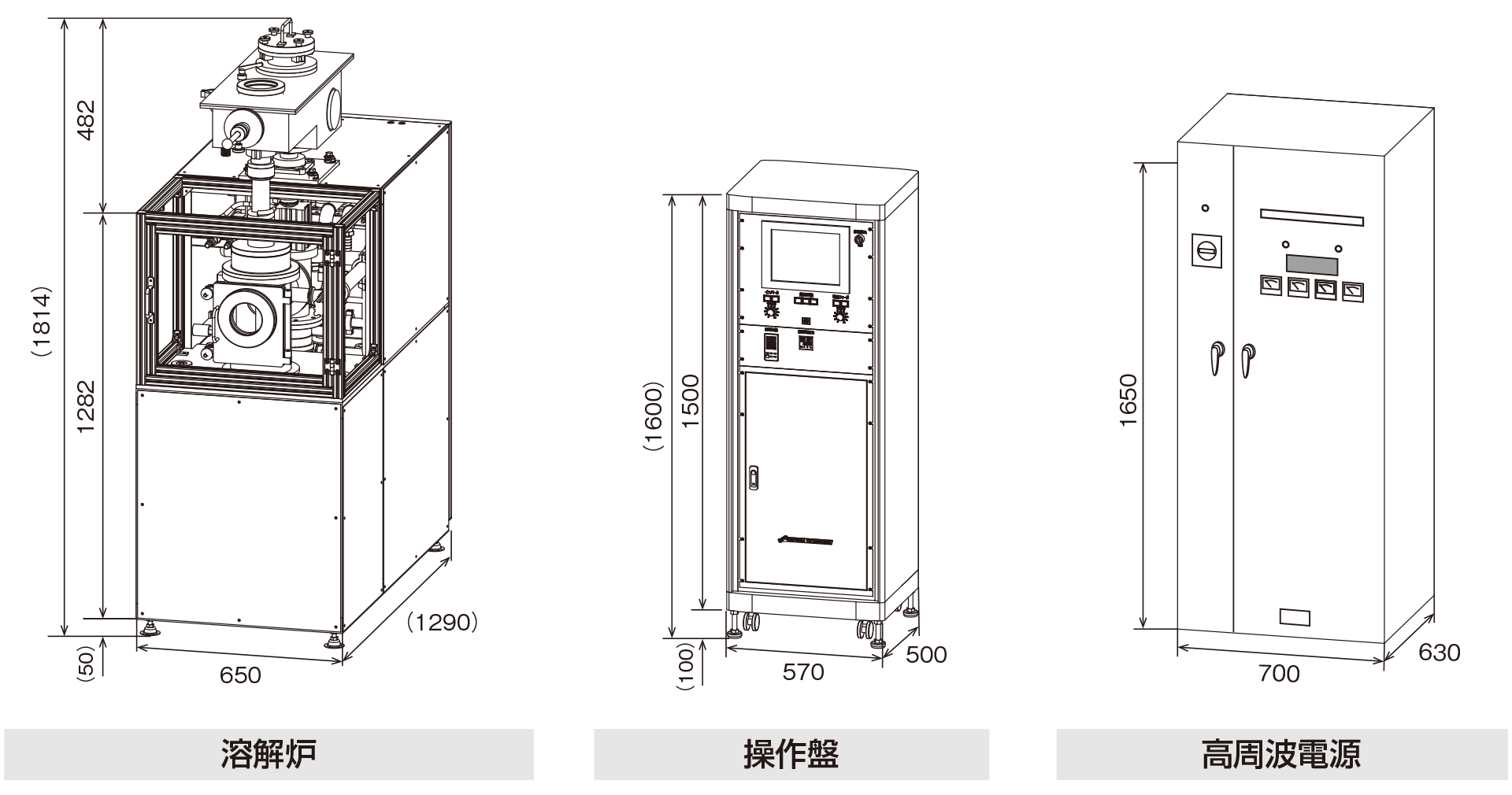

外形図
単位：mm
