JCC-40
突合せ軸形クラッチ
受注生産品
数ある電磁クラッチの中でも、ひときわ異彩を放ち、群を抜く性能と信頼を誇る最先端の製品です。使いやすい乾式単板・板ばね駆動式電磁クラッチに画期的な「バックラッシュレス・オートギャップ装置」を採用し、他とは比べものにならないほどの高精度、長寿命化を実現。さらに、摩擦板は時代のニーズに応えたアスベストフリーフェーシングなどの新機構を取入れ、抜群のモーションコントロール性能を実現しています。
| 型式 | JCC-40 |
|---|---|
| 静摩擦トルク Nm | 400 |
| 定格電圧 DC-V | 24 |
| 消費電力 W(at75°C) | 50 |
| 質量 kg | 32.5 |

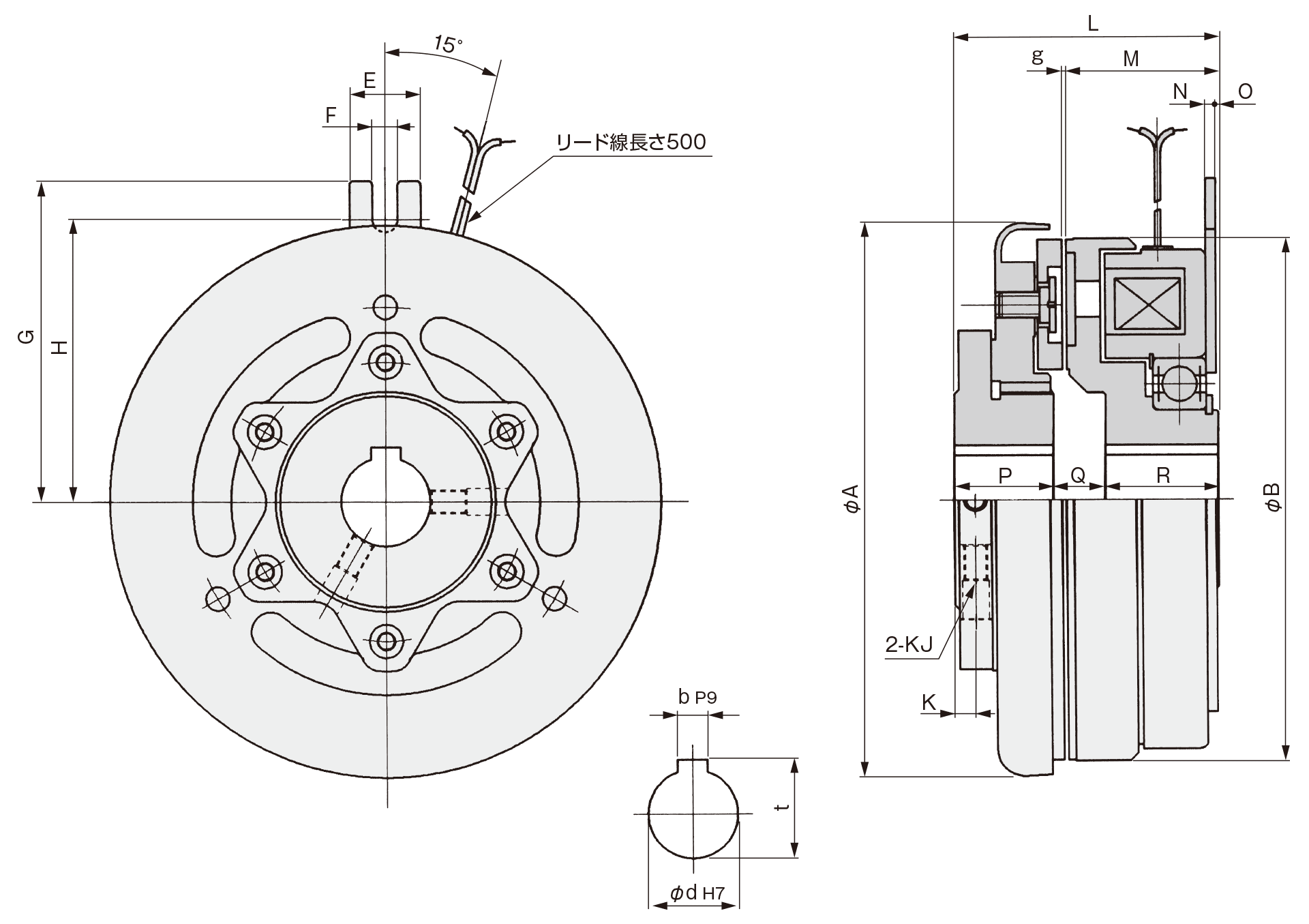

単位：mm
| 径方向 | |
|---|---|
| A | 288 |
| B | 271 |
| E | 30 |
| F | 10.5 |
| G | 160 |
| H | 145 |
| 軸方向 | |
|---|---|
| L | 129 |
| M | 71 |
| N | 3.2 |
| O | 2 |
| P | 51.5 |
| Q | 25.5 |
| R | 52 |
| g | 0.6 |
| 取付 | |
|---|---|
| K | 9.5 |
| KJ | M10 |
| 軸穴 | |
|---|---|
| d | 50 |
| b | 16 |
| t | |
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
JCC-40
DXFファイル76 KB
